冲裁模的结构设计(doc 7页)冲裁模的结构设计冲裁模是冲裁工序所用的模具。
冲裁模的结构型式很多，为研究方便，对冲裁模可按不同的特征进行分类。
1．按工序性质可分为落料模、冲孔模、切断模、切口模、切边模、剖切模等；2．按工序组合方式可分为单工序模、复合模和级进模；3．按上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、导筒模等。
4．按凸、凹模的材料可分为硬质合金冲模、钢皮冲模、锌基合金冲模、聚氨脂冲模等；5．按凸、凹模的结构和布置方法可分为整体模和镶拼模，正装模和倒装模。
6．按自动化程度可分为手工操作模、半自动模、自动模。
分类的方法还比较多，上述的各种分类方法从不同的角度反映了模具结构的不同特点。
下面以工序组合方式，分别分析各类冲裁模的结构及其特点。

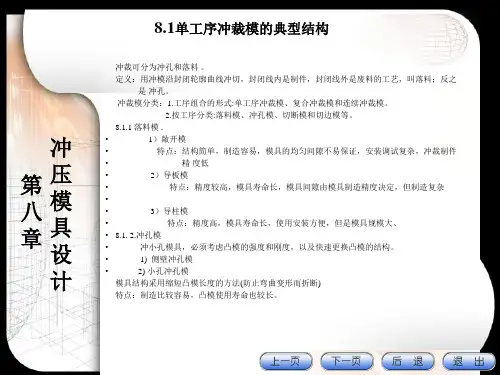

单工序冲裁模单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模，如落料模、冲孔模、切断模、切口模、切边模等。
(一)落料模落料模常见有三种形式：1．无导向的敞开式落料模，其特点是上、下模无导向，结构简单，制造容易，冲裁间隙由冲床滑块的导向精度决定。
可用边角余料冲裁。
常用于料厚而精度要求低的小批量冲件的生产。
2．导板式落料模，是将凸模与导板间(又是固定卸料板)选用H7／h6的间隙配合，且该间隙小于冲裁间隙。
回程时不允许凸模离开导板，以保证对凸模的导向作用。
它与敞开式模相比，精度较高，模具寿命长，但制造要复杂一些常用于料厚大于 0.3mm 的简单冲压件(图1)。
1—下模座;2—销;3—导板;4—销;5—档料钉;6—凸模;7—螺钉8—上模座；9—销；10、垫板；11—凸模固定板；12—螺钉；13—导料板14—凹模；15—螺钉图 1 导板式落料模3．图2是带导柱的弹顶落料模。
上下模依靠导柱导套导向，间隙容易保证，并且该模具采用弹压卸料和弹压顶出的结构，冲压时材料被上下压紧完成分离。
零件的变形小，平整度高。
该种结构广泛用于材料厚度较小，且有平面度要求的金属件和易于分层的非金属件。
冲压模具的结构组成冲压模具是冲压工艺中至关重要的工具，它由多个组成部分组成，包括上模座、下模座、上模板、下模板、导向装置、导柱、导套、压力装置、顶销、吹气装置、排屑装置等。
下面将逐一介绍冲压模具的结构组成。
1.上模座和下模座：上模座和下模座是冲压模具的主要支撑部分，上下模座通常由耐磨性较好的材料制成，如合金钢、铸铁等。
上模座和下模座的结构可以根据需求进行设计，以适应不同工件的冲压要求。
2.上模板和下模板：上模板和下模板是冲压模具的关键组成部分，用于固定工件，并通过上下冲顶完成冲压过程。
上模板通常由高硬度材料制成，如合金钢、硬质合金等，以提高模具的耐磨性和使用寿命。
下模板通常由较硬的材料制成，如合金钢、钢等。
3.导向装置、导柱和导套：导向装置用于保证上模板和下模板的相对位置稳定，并在冲压过程中进行导向、定位。
导向装置通常由导柱和导套组成，导柱固定在上模座和下模座上，导套则安装在上模板和下模板上，通过导柱与导套之间的配合，保证上模板和下模板的相对位置精度。
4.压力装置：压力装置用于提供冲压过程中所需的压力，通常通过液压、气压等方式实现。
压力装置通常包括液压缸、气压缸、气动千斤顶等。
5.顶销：顶销用于在冲压过程中对工件施加顶压力，以保证工件在冲裁过程中的精度和质量。
顶销通常由合金钢等材料制成，其结构形式也因具体情况而异，如弹簧顶销、气动顶销等。
6.吹气装置：吹气装置用于在冲裁过程中吹松工件与模具之间的摩擦力，以便于工件的顺利脱模。
吹气装置通常包括喷嘴、风管等，通过气压将空气导入模具中。
7.排屑装置：排屑装置用于清除冲压过程中产生的屑铁、碎屑等废料。
排屑装置通常包括排屑孔、排屑板等。
