【良心出品】建筑工程制图知识点

  • 格式：doc
  • 大小：76.78 KB
  • 文档页数：8

1 建筑工程制图知识点总结（3、 4章） 1.图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关 图样的尺寸以mm为单位时，不需要注明。若采用其他单位时，必须注明单位或名称。 2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线 3.建造房屋经过的两个过程：一、设计 二、施工。（简单了解设计图和施工图的概念并予以区分） 4.建筑物按使用功能通常分为：工业建筑 农业建筑 民用建筑（民用建筑又分为居住建筑与公共建筑两种） 5.不同的建筑物的构成各异但都具有其主要构成部分是：基础 墙体 屋顶 楼面 楼梯 门窗 六部分。 6.房屋施工图按专业分工不同有分为：建筑施工图 （建施） 结构施工图（结施） 设备施工图（设施） 7.房屋施工图：图纸目录 施工总说明 建施 设施 结施 8.建筑施工图：施工总说明 总平面图 门窗表 建筑平面图 建筑立面图 建筑剖面图 建筑详图 建筑施工图，包括以下主要图纸内容 （1）图纸首页，首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等 （2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图 9.建筑施工图的主要作用：为施工放线，砌筑基础及墙身，建造楼板 楼梯 屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据。 10.建筑施工图的定位轴线作用：施工定位 放线。凡是承重墙、柱子等主要承重构件都应该画上轴线来定位。 11.定位轴线采用细点画线表示并予以编号。端部用直径为（8至10毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。 附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号 （其中I O Z三个字母不能用以免与数字混淆） 12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其余均以毫米（mm)标注。 13.标高有绝对标高和相对标高。除了在总平面图中采用绝对标高之外一般均采用相对标高。 14.索引符号与详图符号 （此处符号圆的直径与定位轴线圆区别 ）(见教材P222) 15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米。当采用更大直径园时，尾端宽应是直径的1/8） 风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率 16.建筑总平面图（又称总平面图）：主要表达拟建(新建）房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。 2

17.建筑平面图（平面图）：主要表示建筑物的平面形状 水平方向各部分的布置和组合关系 门窗位置 墙柱的布置以及其他建筑构配件的位置和大小等。 18.被剖切到的墙体、柱的断面轮廓线用粗实线表示 没有剖切到的可见轮廓线用中粗线。其他用细实线或细点画线画出。 剖切位置的剖切用粗实线表示。 （注：在平面图中，凡是被剖切到的断面部分应画出材料图例，但在1:100和1:200的小比例平面图中剖到的砖墙不画材料图例，在1:50中也一般不画，但在大于1:50的图纸中就要画出材料图例。同时钢筋混凝土构件在小于1:50的图中涂黑表示。） 19.平面图中的三道尺寸线：①门窗及门窗洞与墙间的尺寸（从轴线注起）②轴线间的尺寸③房屋两端外墙之间的尺寸 20.建筑立面图：表示建筑物体型与外貌。其命名的三种方法：①房屋朝向②反映房屋外貌特征的方法 如正 背 左、右立面图 ③定位轴线 21.在立面图中图线表示：最外轮廓线用粗线，室外地面线用加粗的粗实线，门窗洞 台阶 花台等轮廓线用中粗线，凸出的勒脚线 雨篷 阳台和立面上的凸出的勒脚线等也用中粗线或稍粗点的实线，其他用细实线画出。 22.建筑剖面图：表示建筑物内部垂直方向的高度 楼层分层 垂直空间的利用以及简要的结构形式和构造方式的图样。 23.定位轴线与立面图中相同，同样只标注两端的定位轴线。 24.室外地面线用加粗的粗实线，剖到的墙身轮廓线用粗实线画出，在1:100的图例中不画粉刷层，只在大于1:50的图例中用细实线来表示粉刷层。门窗洞 台阶 花台等轮廓线用中粗线，凸出的勒脚线 雨篷 阳台和立面上的凸出勒脚线等也用中粗线或稍粗点的实线，其他（尺寸线 尺寸界线 标高 等）用细实线画出。 25.三道尺寸标注：①门窗洞及洞间高度尺寸②楼层高尺寸③室外地面以上总高尺寸 26.标高有建筑标高和结构标高。标注构件上顶面标高时包括粉刷层，标注构件底面标高时，不包括粉刷层。 27.结构施工图一般由 基础图 上部结构布置图 结构详图 28.混凝土：由水 黄砂 水泥 石子按一定比例配合搅拌而成 29.钢筋等级：一级 φ 二级 三级 四级 （详见教材P111) 冷拔低碳钢丝 φb 30.钢筋混凝土构件按施工方法分为 现浇 、预制、预应力钢筋混凝土构件。 31.混凝土的强度等级为 c7.5 c10 c15 c20 ....... c60 十二个等级。 32.主要表示构件内部钢筋配置的图样：配筋图 （立面图 断面图）。 ①立面图中构件的轮廓线用粗实线画出 钢筋也用粗实线画出 ②断面图中剖切到的钢筋圆截面用黑圆点表示 未剖到的仍用粗实线表示。 33.钢筋尺寸的表示方法（两种形式） 见课本P113 34..基础图包括 基础平面图 和 基础详图。 基础图：表示建筑物室内地面以下基础部分的平面布置和详细构造的图样。功能：是基地上放灰线、开挖基坑和施工基础的依据。 35基础平面图：表示基槽未回填时基础平面布置的图样。常用1:100图例绘出并且在图中剖到的基础墙可不画砖墙图例、钢筋混凝土柱涂成黑色。条形基础和独立基础的底面外形线是可见轮廓线，则画成中实线。（此处与15注呼应） 36.基础详图为表明基础各部分的断面形状 大小 材料 构造以及基础的埋置深 3

度。（一般采用垂直断面图来表示） 37.结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。目的是为施工时布置和安放承重构件的依据。（注：无需再单独画底层的结构平面图 因为在建筑图中已有。只画出楼层和屋顶的结构平面图即可。） 38.二层结构平面图是采用在二层楼面上方的一个水平剖面图来表示的。为了画图方

便楼板以下一层不可见的墙体和门窗洞位置线改画成细实线。

一、例题： 1.、组合体的类型大致上有 叠加式 、 切割式 、 混合式 三种。 1.识读投影图的方法，一般有 线面分析法 和 形体分析法 两种。 2.组合体尺寸包括 定形尺寸 、 定位尺寸 、 总尺寸 三种。 3.尺寸标注的四要素: 尺寸界线，尺寸线，尺寸起止符号，尺寸数字 。 4.轴测投影根据投影方向是否垂直于轴测投影图，分为 正轴测投影 和 斜轴测投影 两大类。 5.按轴向伸缩系数不同，轴测投影分为 等测投影，二测轴投影，三测轴投影。 6. 假想用一个或多个垂直于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图 称为剖面图。 7.剖面图符号包括剖切位置线和 投影方向线两部分，其中剖切位置线长 6-10mm（粗实线） ， 投影方向线 长 4-6mm（粗实线）。 8.剖面图包括 全剖面 、 阶梯剖面 、 局部剖面 、 半剖面、 旋转剖面 等。 9.断面图与剖面图的关系是 。 10.断面图符号包括 剖切位置线 ，其投影方向靠 编号的注写位置 来表明。 11.形体被剖切后形成的断面轮廓线，用 粗实 线画出，未被剖切到的形体轮廓线，常画成 中实 线，并在断面轮廓线范围内用 等间距同方向的45°细斜线 填充。 12.断面图包括 移出断面 、 重合断面 、 断开断面 三种。 13.建筑工程施工图纸包括 建筑施工图 、 结构施工图 、 设备施工图 三大类。 14.定位轴线用 细单点长画 线表示，末端圆的直径大小为 8-10mm ，水平方向编号采用 阿拉伯数字 按 左到右 顺序编写，竖直方向编号采用 大写拉丁字母 按 自下而上顺序编写。字母中的 I,O,Z不得作为轴线编号。 67.附加定位轴线编号1/2表示 2号轴线以后附加的第一根轴线 ，编号2/02表示 02号轴线之前附加的第二根轴线 。 68.标高有 绝对标高 和 相对标高 两种，总平面图上一般用 绝对标高 ，其它平面图上一 4

般用 相对标高 。 69.建筑图纸一般把 首层主要房间的地面定为相对标高的零点，写为 ±0.000 。单位为 米 70.标高符号的小三角形高约 3mm ，是 等腰直角 三角形。 71.总平面图上的标高符号， 5.15表示 总平面图上的室外标高为5.15米 ， 表示 相对标高 。 72.标高数字以 米 为单位，总平面图上注写到小数点后 2 位，其它平面图上注写到小数点后 3 位。 73.索引符号用 细实 线画，圆的直径是 10mm 。索引符号 中“3”表示 详图编号为3 ，“5”表示 该详图在5号图纸上 ，索引符号 中“1”表示 详图编号为1 ，“—”表示 该详图与被索引的图样在同一张纸 。剖切索引符号 表示剖切后从 上 往 下 投影画详图。 74.详图符号是用 粗实线 线画，圆的直径是 14mm 。详图符号 中“1”表示 详图编号为1 ，“3”表示 被索引图纸的编号为3 。 75.指北针直径大小是 24mm ，用细实线绘制，尾部宽度为3mm 76.用一个假想的水平面，沿着房屋 门窗洞 处将房屋切开，移去 切 面以上部分，向下所做的水平剖视图，称为建筑平面图。 77.平面图的尺寸标注一般分为三道，最外面（外包尺寸）是 外轮廓的总尺寸 ，中间一道（轴线尺寸）是 轴线间的距离，说明房间的开间及进深的尺寸 ，最里面（细部尺寸）是 表示各细部的大小和位置 。

79.钢筋的标注有两种形式，如“3ø20”中“3”表示 3根钢筋 ，“ø”表示 代号 ，“20”表示 钢筋直径为20mm ；又如“ø8@160”中“ø”表示 代号 ， “8”表示 钢筋直径为8mm ，“@”表示 等距离符号 ，“160”表示 两根钢筋的距离为160mm 。 81.建筑总平面图上，新建建筑用 粗实 线表示，原有建筑用 细实 线表示，计划扩建建筑用 虚 线表示，拆除建筑用 细实线（上面带×） 表示。 82.建筑详图分为 节点详图，房间详图，构配件详图 。 83.混凝土是有 水泥，砂子，石子，水按一定比例搅拌而成。 84.钢筋按其作用可分为： 受力钢筋，架力钢筋，箍筋，分布钢筋，（弯起筋）。 85.梁柱的保护层最小厚度为25mm，板和墙的保护层厚度为10-15mm。

5.75 3 5 1 一

2 3 1

3

合集下载

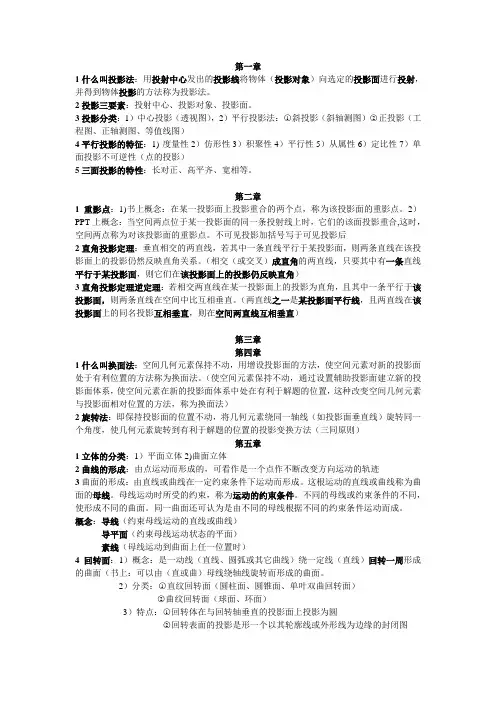

建筑制图知识点总结
