建筑工程制图复习题二一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物__________的图样。

楼层结构平面图是采用楼面上方的一个__________来表示。

3、房屋施工图一般包括建筑施工图、结构施工图以及。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。

5、钢筋混凝土是由__________复合材料。

钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用__________剖切。

8、指北针外圆用__________线绘制，圆的直径为__________二、补绘形体的正立面投影（20分）三、简答题1、楼层结构平面布置图2、建筑平面图是如何形成的？数量怎么定？3、何为建筑详图？建筑详图有哪几种常用图样？4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？5、解释配筋符号Ф8＠200含义？四、作图题1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

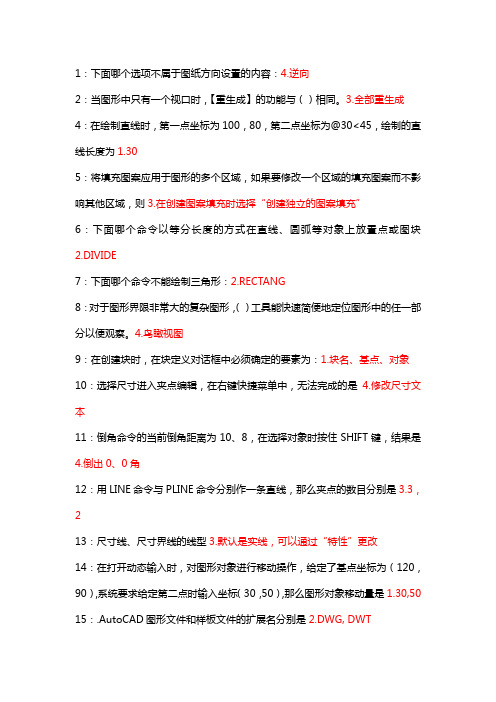

1：下面哪个选项不属于图纸方向设置的内容：4.逆向
2：当图形中只有一个视口时，【重生成】的功能与（）相同。

3.全部重生成4：在绘制直线时，第一点坐标为100，80，第二点坐标为@30<45，绘制的直线长度为1.30
5：将填充图案应用于图形的多个区域，如果要修改一个区域的填充图案而不影响其他区域，则3.在创建图案填充时选择“创建独立的图案填充”
6：下面哪个命令以等分长度的方式在直线、圆弧等对象上放置点或图块2.DIVIDE
7：下面哪个命令不能绘制三角形：2.RECTANG
8：对于图形界限非常大的复杂图形，（）工具能快速简便地定位图形中的任一部分以便观察。

4.鸟瞰视图
9：在创建块时，在块定义对话框中必须确定的要素为：1.块名、基点、对象10：选择尺寸进入夹点编辑，在右键快捷菜单中，无法完成的是4.修改尺寸文本
11：倒角命令的当前倒角距离为10、8，在选择对象时按住SHIFT键，结果是4.倒出0、0角
12：用LINE命令与PLINE命令分别作一条直线，那么夹点的数目分别是3.3，2
13：尺寸线、尺寸界线的线型3.默认是实线，可以通过“特性”更改
14：在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二点时输入坐标（30，50），那么图形对象移动量是1.30,50 15：.AutoCAD图形文件和样板文件的扩展名分别是2.DWG, DWT。
