河北建筑工程制图考试重点

工程制图提纲
第一章、制图的基本知识
国家标准，图纸幅画和格式，绘图比例，字体，线形名称，形式，宽度，标注尺寸的基本规划
第二章、投影法基本知识
1）点的投影2）直线的投影3）平面的投影4）线面、面面的相对位置5）平面立体6）回转体
第三章、换面法
1、换面法的基本知识
2、a应用把一般位置的直线变为投影面平行线b把投影面平行线变为投影面的垂直线c把一般位置直线变为投影面的垂直线d把一般位置平面变为投影面垂直面e把投影面垂直面变为投影面平行面f把一般位置平面变为投影面平行面
第四章、组合体
1、平面与立体表面相交
A圆柱体的截切b圆锥体的截切c球体的截切
2、A两回转体表面相交、圆柱与圆柱相交b圆柱与圆锥相贯
3、组合体的尺寸标注
第五章、轴测图
1、轴测投影图的形成
2、正等轴测投影图、平面立体
3、斜二等轴测投影图、曲面立体
第六章、机件形状的表达方法
1、视图
2、剖视图
3、剖面图
4、规定画法与简易画法
第七章、零部件
1、零件上常规的结构：螺纹
表面粗糙度：公差与配合
第八章、装配图
1、装配图的作用和内容
2、机件的表达方法：规定画法，特殊画法
3、装配图中尺寸标注
阅读理解：说明装配关系、工作原理、拆画零部件。

一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。

建筑制图的考试内容2—1图纸幅面、线型、字体、尺寸标注注：A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，以此类推。

画线时应注意以下几点：1. 在同一张图纸内，相同比例的各图应采用相同的线宽组。

2. 虚线、单点长画线或双点长画线的画长和间隔宜各自相等。

虚线的短画长为3—6mm,间隔为0.5～1mm 。

单点长画线或双点长画线的长画长为15～20mm.3. 虚线与虚线、单（双）点长画线与单（双）点长画线、虚线或单（双）点长画线与其他线相交时，应交于画线处。

虚线为实线的延长线时，则应留一间隔。

4. 单点长画线或双点长画线的两端不应是点。

5. 图线不得与文字、数字或符号重叠、相交。

图纸的图框线、标题栏线和会签栏线可采用下图所示的线宽。

(重点)字体长仿宋字体的字高与字宽的比例大约为1:0.7,字体高度分别为20mm 、14mm 、10mm 、7mm 、5mm 、3.5mm 等六级，字体宽度相应为14mm 、10mm 、7mm 、5mm 、3.5mm 、2.5mm 等。

尺寸标注尺寸界线用细实线绘画，一般应与被注长度垂直，其一端离开图样轮廓线不小于2mm ，另一端宜超出尺寸线2～3mm.。

必要可利用图尺寸样轮廓线作为尺寸界线。

尺寸线也用细实线绘画，与被标长度平行。

图样本身的任何图线都不得用作尺寸线。

尺寸起止符号一般用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针45。

角，长度宜为2～3mm 。

国标规定，图样上标注的尺寸，除标高及总平面图以m （米）为单位外，其余一律以mm （毫米）为单位，图上尺寸数字都不再注写单位。

图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。

标注半径、直径和角度，尺寸起止符号不用45。

角斜短线，而用箭头表示。

角度数字一律水平书写。

住尺寸是应注意的问题如下：1、 尺寸数字应写在尺寸线的中间，距尺寸线不小于1mm ，在水平尺寸线上的应从左到右写在尺寸线上方，字头向上；在竖直尺寸线上的，应从下到上写在尺寸线左方，2、大尺寸在外，小尺寸在内。

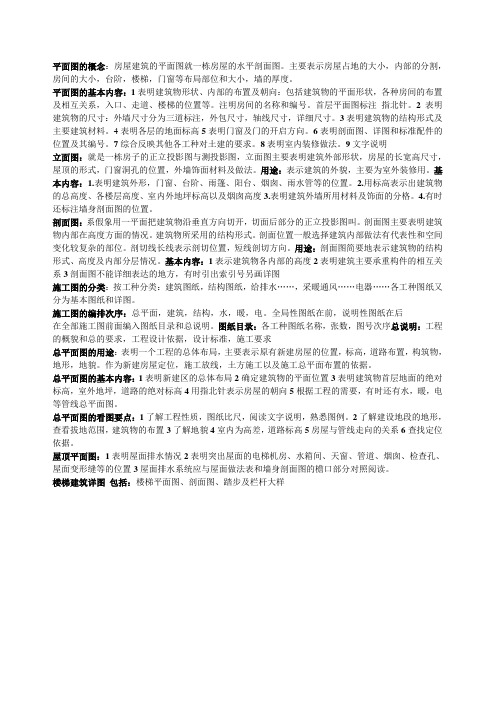

平面图的概念：房屋建筑的平面图就一栋房屋的水平剖面图。

主要表示房屋占地的大小，内部的分割，房间的大小，台阶，楼梯，门窗等布局部位和大小，墙的厚度。

平面图的基本内容：1表明建筑物形状、内部的布置及朝向：包括建筑物的平面形状，各种房间的布置及相互关系，入口、走道、楼梯的位置等。

注明房间的名称和编号。

首层平面图标注指北针。

2表明建筑物的尺寸：外墙尺寸分为三道标注，外包尺寸，轴线尺寸，详细尺寸。

3表明建筑物的结构形式及主要建筑材料。

4表明各层的地面标高5表明门窗及门的开启方向。

6表明剖面图、详图和标准配件的位置及其编号。

7综合反映其他各工种对土建的要求。

8表明室内装修做法。

9文字说明立面图：就是一栋房子的正立投影图与测投影图，立面图主要表明建筑外部形状，房屋的长宽高尺寸，屋顶的形式，门窗洞孔的位置，外墙饰面材料及做法。

用途：表示建筑的外貌，主要为室外装修用。

基本内容：1.表明建筑外形，门窗、台阶、雨篷、阳台、烟囱、雨水管等的位置。

2.用标高表示出建筑物的总高度、各楼层高度、室内外地坪标高以及烟囱高度3.表明建筑外墙所用材料及饰面的分格。

4.有时还标注墙身剖面图的位置。

剖面图：系假象用一平面把建筑物沿垂直方向切开，切面后部分的正立投影图叫。

剖面图主要表明建筑物内部在高度方面的情况。

建筑物所采用的结构形式。

剖面位置一般选择建筑内部做法有代表性和空间变化较复杂的部位。

剖切线长线表示剖切位置，短线剖切方向。

用途：剖面图简要地表示建筑物的结构形式、高度及内部分层情况。

基本内容：1表示建筑物各内部的高度2表明建筑主要承重构件的相互关系3剖面图不能详细表达的地方，有时引出索引号另画详图施工图的分类：按工种分类：建筑图纸，结构图纸，给排水……，采暖通风……电器……各工种图纸又分为基本图纸和详图。

施工图的编排次序：总平面，建筑，结构，水，暖，电。

全局性图纸在前，说明性图纸在后在全部施工图前面编入图纸目录和总说明。

图纸目录：各工种图纸名称，张数，图号次序总说明：工程的概貌和总的要求，工程设计依据，设计标准，施工要求总平面图的用途：表明一个工程的总体布局，主要表示原有新建房屋的位置，标高，道路布置，构筑物，地形，地貌。

本章主要介绍《房屋建造制图统一标准》对图纸、图线、文字、比例、尺寸标注、材料图例等相关内容的规定，绘图的普通步骤和平面图形的画法(即几何作图)，绘图工具和仪器的使用，平面图形的尺寸标注。

要求学生了解相关画图工具的作用，掌握制图的基本规定，熟悉绘图的普通步骤和常见平面图形的画法。

1、国标规定了各种图幅尺寸,幅面代号从( )到( )。

2、不可见轮廓线用( )线表示。

3、定位轴线用( )线表示。

4、建造工程中常用的比例是( )比例。

5、尺寸标注包括尺寸线、尺寸界线、 ( )和尺寸数字。

6、图例表示( )。

A．夯实土壤 B．自然土壤C．金属 D．普通砖7、在土建施工图中，材料图例表示___________。

8、建造工程图上标注的尺寸，除标高和总平面图以为单位外，其它一律以为单位。

9 、工程上常用投影法分为两类：中心投影法和，后者又分为和斜投影法两种。

10、尺寸标注由、、起止符号和尺寸数字组成。

11、比例是指图样中与相应要素的线性尺寸之比，普通注写在图名的侧。

12、按施工图的内容和作用不同，一套房屋施工图分为、和。

13 、绘制钢筋混凝土的材料图例。

14、按照 1：1 的比例画出下图，并进行尺寸标注，图名为“楼梯扶手”。

本章主要介绍正投影的相关知识，点、直线、平面、立体的投影特点，介绍形体轴测投影图的画法。

要求学生熟悉投影的分类，掌握正投影的基本性质，理解三面正投影的形成过程，了解土木工程中常用的投影图，掌握点的三面投影规律及作图方法，掌握两点的相互位置关系，熟悉重影点的概念，熟练掌握直线的作图方法、各种位置直线的投影特点，掌握判读两直线相互位置关系的方法，理解直线上的点的投影特点，熟练掌握平面投影做法、各种位置平面的投影特点，掌握求平面上点、线的方法。

熟练掌握棱柱、棱锥、圆柱、圆锥、球体的投影特性和作图方法，掌握平面立体和曲面立体的表面定点、定线的方法。

熟练掌握形体正等测、斜二测的画法，了解轴测图的概念和分类，理解轴测图的投影特点。

制图必考知识点总结一、地图投影地图投影是地图制图中的重要内容，它是将三维地球表面投影到二维平面上的一种数学方法。

在地图学的学习中，我们通常会接触到常见的地图投影方式，比如圆柱投影、圆锥投影和平面投影等。

每种地图投影方式都有其优点和局限性，因此在制图过程中需要根据实际需求来选择适合的地图投影方式。

二、地图符号地图符号是地图上用来表示地理现象和空间信息的图形符号。

在地图制图过程中，我们需要掌握各种地图符号的含义和使用方法，比如符号的形状、颜色和大小等。

掌握地图符号是制作清晰易懂的地图的关键，也是制图学学习中的重要内容。

三、地图设计原则地图设计原则是制图学中的重要知识点，它包括地图的比例尺、方向、图例和注记等内容。

在地图制图过程中，我们需要根据地图的使用目的和受众群体来设计地图的比例尺、方向和图例等，以便使地图具有清晰、准确和易懂的特点。

四、地图制作软件在地图学的学习中，我们还需要掌握一些地图制作软件的使用方法，比如ArcGIS、QGIS和MapInfo等。

这些地图制作软件具有强大的功能和丰富的数据处理能力，可以帮助我们更好地制作和解释地图。

五、地图投影变换地图投影变换是地图制图中的重要技术之一，它是将不同地图投影方式的地图进行转换和变换的过程。

在地图投影变换中，我们需要了解不同地图投影方式的特点和变换方法，以便进行地图投影的转换和适应不同地理信息需求。

六、地图数据处理地图数据处理是地图制图中至关重要的一环，它涵盖了地图数据的采集、处理和分析等内容。

在地图学的学习中，我们需要掌握地图数据采集的方法和工具，掌握地图数据的处理和分析技术，以便进行地图制图和解释工作。

七、地图应用地图应用是地图学中的重要内容，它包括地图的应用和解释等方面。

在地图应用中，我们需要掌握地图在不同领域的应用方法和技术，比如地图在地理信息系统、城市规划和资源管理等方面的应用，以便将地图制图技术应用到实际工作中。

综上所述，以上是制图学中的必考知识点总结，这些知识点对于地图学的学习和实践都至关重要，希望能够帮助大家更好地学习和理解制图学的相关知识。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

河北省建筑工程识图技能大赛题库
一、单项选择题
1、附加定位轴线2/4是指（）
A、4号轴线之前附加的第二根定位轴线
B、4轴线之后附加的第二根定位轴线
C、2号轴线之后的第4根定位轴线
D、2号轴线之前附加的第4根定位轴线
2、索引符号图中的分子表示的是（）
A、详图所在图纸编号
B、被索引的详图所在图纸编号
C、详图编号
D、详图在第几页上
3、房屋施工图中所注的尺寸单位都是以（）为单位。

A、以米为单位
B、以毫米为单位
C、除标高及总平面图上以米为单位外，其余一律以毫米为单位
D、除标高以米为单位外，其余一律以毫米为单位
4、建施中剖面图的剖切符号应标注在（）
A、底层平面图中
B、二层平面图中
C、顶层平面图中
D、中间层平面图中
5、楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）
A、都以室内首层地坪为起点
B、都以室外地坪为起点
C、都以该层楼地面为起点
D、都以该层休息平台为起点
6、与建筑物长度方向一致的墙，叫（）
A、纵墙
B、横墙
C、山墙
D、内墙
7、施工图中标注的相对标高零点±0.000是指（）
A、青岛附近黄海平均海平面
B、建筑物室外地坪
C、该建筑物室内首层地面
D、建筑物室外地坪
8、定位轴线的位置是指（）
A、墙的中心线
B、墙的对称中心线
C、不一定在墙的中心线上
D、墙的偏心线。

建筑制图考试题大一知识点建筑制图是建筑设计师必备的一项基本技能，通过建筑制图可以将概念和构想转化成具体的建筑图纸。

而在大一的建筑学院中，学生需要掌握一些基本的制图知识，为日后学习和实践打下坚实的基础。

以下是一些与建筑制图考试中常见的大一知识点。

首先，我们需要了解图纸的种类和用途。

在建筑制图中，常见的图纸包括平面图、立面图、剖面图、细部图等。

平面图是建筑设计的最基本表达方式之一，用来展示建筑物的地理位置、结构布局和功能分区等信息。

立面图则展示建筑物外立面的外观特征，通过图纸上的线条和图形反映出建筑物的形态和比例关系。

剖面图则是通过剖面的方式展示建筑物内部结构，使人们能够更清晰地理解建筑物各个部分的布置和连接方式。

了解这些不同类型的图纸，是建筑制图的基础。

其次，掌握建筑比例尺的使用和推算是非常重要的。

比例尺是图纸上线条和图形的实际长度与实际物体长度之间的比例关系。

在建筑制图中，我们通常使用1:100、1:200、1:500等比例尺来绘制图纸。

通过比较图纸上的线条和图形与实际尺寸的关系，可以计算出实际物体的长度、宽度、高度等尺寸数据。

掌握比例尺的使用和计算，有助于我们准确地绘制和解读图纸。

此外，标注和注释也是建筑制图中必不可少的一环。

在绘制图纸时，我们需要在图纸上标注建筑物的参数、尺寸、名称、材料等详细信息，以便日后的施工和使用。

标注应该准确、清晰，并符合相关标准规范。

同时，注释则为图纸上的线条和图形提供解释和说明，使人们能够更好地理解图纸的意图和设计理念。

另外，建筑制图还需要掌握一些基本的符号和图案。

在图纸上，我们通常使用一些符号和图案来表示不同的建筑元素和构造方式。

例如，窗户可以用一个长方形的图案来表示，门可以用一个“T”形的符号来表示，墙壁则可以用实线或虚线的方式表示，屋顶则可以用一系列倾斜的线段表示。

理解这些符号和图案，可以使我们更好地理解和绘制图纸。

最后，正确使用制图工具和软件也是建筑制图考试的重要内容。

工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。

每种制图都有其特定的符号和规范。

2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。

在制图过程中，选择合适的图纸规格是十分重要的。

二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。

2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。

三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。

2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。

四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。

2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。

五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。

2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。

六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。

2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。

七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。

2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。

1.铅笔上一般都标有一些字母，它们是软硬的代号，H表示硬，B 表示软，H或B前面的数字越大，表示越硬或越软。

绘制工程图时，常用H打底稿,用HB、B来加深。

2.圆规是画圆及圆弧的工具。

分规是用来量取尺寸和分割线段的工具。

3.比例尺是用来按一定比例量取长度的专用量尺。

它上面刻有不同的比例，绘图时将实际尺寸按选定比例在相应的尺面上量取即可。

（均以米为单位）（比例尺的大小是比值的大小）例如要用1：100在图纸上画出3300mm长的线段，只要在比例尺的1：100的尺面上，找到3.3m，那么尺面上从0到3.3m的一段长度，就是在图纸上需要画的线段长。

4.图幅是指绘图时采用的图纸幅面，图框是指绘图范围的界线。

为使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。

A0A1A2A3A4 b×l841×1189594×841420×594297×420210×297c105a255.长边为l，宽边为b，a为装订边，另外三个边为c，随图幅大小而变化6.会签栏和标题栏7.图线粗实线：可见轮廓线，剖面图中被剖着部分的轮廓线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、剖切线、地面线、详图标志的圆圈、图纸的图框线等。

中实线：可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45度短划等。

幅面代号尺寸代号细实线：尺寸界线、尺寸线、材料的图例线、索引标志的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形中的中心线等。

名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线8.例等情况从国家标准规定的下列字高系列中选用：2.5，3.5，5，7，10，14，20mm。

1、单点长划线或双点长划线的两端不应是点。

2、汉子应采用国家公布的简化汉子，应用长仿宋体。

3、拉丁字母的数字可分为直体字（竖笔竖直）和斜体字（竖笔与水平线成75°角）两种。

4、图样上的尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字组成。

5、在轴测图中标注尺寸时，去起止符号宜用小圆点。

6、国标规定，图样上标注的尺寸，除标高及总平面图以米为单位外，其余一律用毫米为单位，图上尺寸数字都不再注写单位。

7、标注直径、半径、和角度，尺寸起止符号不用45°短斜线，而用箭头表示。

角度数字一律水平书写。

8、根据长短轴作近似椭圆步骤（四心法）：A，已知长短轴AB和CD，连接AC；B，以O为圆心，OA为半径，作圆弧交CD 延长线于点E，以C为圆心，CE为半径，作圆弧交AC于点F；C作AF的垂直平分线，交长轴于点O1，交短轴于（或其延长线）点O2，在AB上截OO3=OO1,在CD延长线上截OO4=OO2;D，分别以O1，O2，O3，O4为圆心，O1A,O2C,O3B.O4D为半径作圆弧，使各弧在O2O1，O4O1,O2O3，O4O3的延长线上的G、H、I、J四点连接处。

9、用来确定几何元素大小的尺寸，称为定形尺寸。

10、用来确定几何元素与基准之间或各元素之间相对位置的尺寸，称为定位尺寸。

11、假设光源发出的光线，能透过形体而将各个顶点和各根侧棱都在平面P上投落它们的影，这些点和线的影将组成一个能够反映形体各部分形状的图形，这个图形称为形体的投影。

投影可分为中心投影和平行投影。

12、带有标高的正投影图又称为标高投影图。

13、平行投影的特性：度量性、仿形性、积聚性、从属性、定比性。

14，点A到W面的距离=Aa//=a x O=点A的坐标；到V面的距离= Aa/=a y O=点A到Y轴的坐标；到H面的距离=Aa= a z O=点A到Z轴的坐标。

15、曲面是由直线或曲线在一定的约束条件下运动而形成，这根运动的直线或曲线，称为曲面的母线。

六：1.相贯线概念：特性：表面、共有、封闭求法：面上找点法、辅助平面法2.当两圆柱正交，小圆柱穿大圆柱时，相贯线在非集聚性投影上总是向大圆柱里弯曲；当两圆柱直径相等时，相贯线在空间为两个椭圆，其投影变为直线。

七：3.组合体的组成方式：叠加、截切、综合4.形体之间的表面过渡关系：1）无线、有线、实线；2）表面相切、相切处无线；3）两形体相交时在相交处应画出交线。

5.组合体的画图和读图方法：形体分析法、面形分析法。

6.尺寸标注方法：1）基本要求：正确、完整、清晰；2）尺寸基准：标注尺寸在起点称为基准。

【底面、轴线、对称中心线、主要端面】3）分类：定型、定位、总体尺寸4）*不能在截交线、相贯线上标注尺寸。

*先要选择尺寸基准（长宽高三方向）【通常是：对称中心面、底面、大尺寸端面、重要回转体轴】*端部为回转面时不能标注总体尺寸；*尺寸标注要清晰；*同一基本体的尺寸尽量集中标注；*定型尺寸尽量标在特征明显的视图上*同轴回转体直径尽量注在同一个非圆视图上*尽量避免从虚线引出尺寸*尺寸尽量标在视图外*与两个视图有关的尺寸尽量注在两视图之间 *避免尺寸界线与轮廓线或尺寸线相交*同一方向的串联尺寸排在一条直线上*尽量标在视图外面*同心圆柱的直径尺寸，最好注在非圆的视图上。

*相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。

*尺寸应尽可能标在反映基本形体形状特征较明显、位置特征较清楚的视图上。

底板、立板、耳板、肋板八：正轴测图：投射方向垂直于轴测投影面：改物体和投影面的相对位置斜轴测图：投射方向倾斜于机测投影面：改投射线的方向轴测轴：建立在物体上的坐标轴在投影面上的投影轴间角：轴测轴间的夹角规律：*该平行的平行*比值相等正等轴测图：斜二轴测图：各个方向都有圆时，采用正轴测图。

只有一个方向有圆时采用斜轴测图。

十-零件表达：主、俯、左、右、仰、后长对应、宽相等、高平齐向视图：1投影方向（“→”加字母“X”）2视图名称（“X”）标注在视图上方斜视图：局部视图：剖视图：常用剖切：单一、两相交剖切平面、阶梯剖、复合剖（旋转-阶梯、旋转-旋转）、斜剖【断面图的种类】1.移出断面图1）画法：视图之外，轮廓线用组实线。

建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程，它通过绘制图纸的方式来表达建筑设计意图和技术要求，是建筑设计与施工的重要工具之一。

为了帮助大家复习建筑工程制图的知识，下面将提供一些复习题，希望对大家备考有所帮助。

一、选择题1. 图纸中常用的图形符号有：（）A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是：（）A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是：（）A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的，其中"1:100"的比例尺表示：（）A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指：（）A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。

（）2. 效果图通过添加阴影效果来展示建筑物的外观效果。

（）3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。

（）4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。

（）5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。

（）三、填空题1. 建筑工程制图的基本投影方法是__________。

2. 图纸上常用的标准图纸格式是__________。

3. 等轴测图有__________、__________和__________三种。

4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。

5. 平面图中表示窗户的图形符号是__________。

四、应用题1. 根据附图，标注图中A、B、C、D四个点的坐标。

《建筑制图》知识点及答案一、制图基础部分1、制图的基本规定包括哪些内容？答：包括图纸幅面和规格、比例、字体、图线、尺寸标注。

2、图样的比例是什么？有几种比例？答：图样的比例是图形与其实物相应要素的线性尺寸之比。

有3种比例：（1）原值比例1：1；（2）放大比例，如2：1等；（3）缩小比例，如1：2等。

3、图样上的汉字应采用什么样的字体？答：长仿宋体。

4、尺寸有哪四部分组成？答：尺寸线、尺寸界线、起止符号和尺寸数字。

5、尺寸数字的注写方向是怎样规定的？答：书写方向应为尺寸线方向一致。

水平数字，字头朝上；竖直数字，字头朝左；倾斜的数字，字头应有向上的趋势。

6、圆弧连接的形式有几种？怎样才能保证光滑连接？答：圆弧的连接方式有3种：（1）圆弧与两直线连接；（2）圆弧连接圆弧与直线；（3）圆弧与两圆弧连接。

为保证光滑连接，需要准确的求定连接圆弧的圆心及连接圆弧与被连接的直线或圆弧的切点的位置。

7、什么是组合体？答：由基本几何体组合而成的体。

8、什么是形体分析法？答：分析组合体是由哪些基本几何体组成的，各基本几何体之间的相对位置关系怎样。

这一过程称为形体分析法。

9、试说明画组合体正投影图的大体步骤？答：（1）形体分析；（2）确定物体安放位置；（3）选择表达方案；（4）选择图幅和比例；（5）画底稿；（6）检查描深；（7）标注尺寸；（8）书写文字说明，填写标题栏；（9）复核，完成作图。

10、组合体应标注哪三类尺寸？答：（1）定形尺寸；（2）定位尺寸；（3）总体尺寸。

11、读图的基本方法有几种？（1）形体分析法；（2）线面分析法。

12、什么是线面分析法？答：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。

13、什么是剖视图？什么是断面图？它们有什么区别？答：假想用剖切面把物体剖开，移去观察者和剖切面之间的部分，将剩余部分向投影面投影，所得图形称为剖视图。

假想用剖切平面，将物体某部分截断，仅画出该截断面的实形，称为断面图。

概念：定形尺寸和定位尺寸的概念、区别。

尺寸标注包含尺寸线、尺寸界限、尺寸起止符号、尺寸数字四部分。

投影分中心投影、平行投影两大类。

平行投影可分为正投影和斜投影。

平行投影：用互相平行的投影线所作的投影。

直线在所平行的投影面上的投影特点。

投影面平行线：平行于一个投影面而倾斜于其它两个投影面的直线。

圆柱体在三个面上的投影特点。

相贯线的概念。

平面在所垂直的投影面上的投影特点。

在尺寸标注中，轮廓线可以作为尺寸界线。

三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等平面按照与投影面的相对位置可分为投影面平行面、投影面垂直面、一般面。

投影面垂直面：垂直于一个投影面而倾斜于另两个投影面的平面。

侧平面：平行于侧立面（或W面）而垂直于正立面（或V面）和水平面（或H面）的平面。

标高投影：带有数字标志的单面投影。

常用来表示不规则曲面。

直纹面和曲纹面的概念。

剖面图和断面图的概念和区别。

断面图可以分为移出断面、重合断面。

轴侧投影性质。

（教材104-105）组合体一般由叠加式、切割式、综合式三种组合方式组合而成。

建筑剖面图剖切符号画在首层平面图上。

相对标高：凡标高的基准面是根据工程需要自行选定而引出的，称为相对标高。

在一般房屋建筑中，大都取底层室内地面作为相对标高的基准面。

坡度为高差与水平投影距离的比值。

施工图的三种分类：建筑施工图、结构施工图、设备施工图；及各自概念。

（教材153）建筑平面图实质上是剖面图。

它是假象用一个水平的剖切平面，沿着房屋各层稍高于窗台的位置将房屋剖开，移去剖切平面以上部分，向H 面所作的水平投影图。

立面图的比例宜采用1∶50，1∶100，1∶200三种。

在立面图中，一般只在房屋的主要部位，如地面、勒脚、窗台、门窗过梁底面及檐口、雨篷底面等处标注标高尺寸。

楼梯详图通常由平面详图、剖面详图和踏步、栏杆和扶手等节点详图组成。

在施工图中，可见部分一般用实线表示，不可见部分用虚线表示。

受力筋、架立筋、箍筋、分布筋四种钢筋的作用和区别。
