污水处理管道CCTV检测方案
一、项目背景
随着我国城市化进程的不断推进，污水处理设施的建设也越来越完善。为了确保污水处理设施的正常运行，及时发现和解决管道问题，采用先进的检测技术进行定期检测显得尤为重要。闭路电视（CCTV）检测技术作为一种成熟的非开挖检测手段，在污水处理管道检测中得到了广泛应用。
二、检测目的
1. 评估管道结构完整性，发现管道裂缝、腐蚀、变形等缺陷。
2. 检测管道内沉积物、悬浮物等污染物分布情况。
3. 了解管道走向、弯头、阀门等设备设施状况。
4. 为管道维修、修复提供准确的技术依据。
三、检测设备及方法
1. 检测设备：采用高清闭路电视（CCTV）检测系统，包括检测车、摄像头、传输线、控制设备等。
2. 检测方法：通过检测车将摄像头放入管道内，利用传输线将图像信号传输至控制设备，实时显示管道内部状况。检测过程中，根据需要调整摄像头角度、光线等参数，确保检测效果。
四、检测流程
1. 现场调查：了解检测管道的基本情况，包括管道长度、直径、走向、附属设备等。
2. 制定检测方案：根据现场调查结果，制定详细的检测计划，包括检测区域、检测路线、检测时间等。
3. 设备准备：检查检测设备是否完好，确保检测过程中图像清晰、信号稳定。
4. 管道清淤：对检测管道进行清淤，确保摄像头顺利通过。
5. 检测实施：按照检测方案进行现场检测，记录管道内部缺陷、污染物等信息。
6. 数据整理与分析：将检测数据整理成报告，分析管道状况，提出维修、修复建议。 7. 检测报告：提交检测成果报告，内容包括管道基本状况、缺陷分布、污染物情况等。
五、检测注意事项
1. 确保检测过程中人员安全，遵守相关法律法规。
2. 检测设备应具备防水、防腐蚀等功能，以适应恶劣环境。
3. 检测过程中，避免损坏管道及其附属设备。
4. 检测数据应真实、准确、完整，不得篡改、删减。
六、后期应用
1. 根据检测报告，制定管道维修、修复计划。
银浩建设工程有限公司 cctv检测管道维护保养

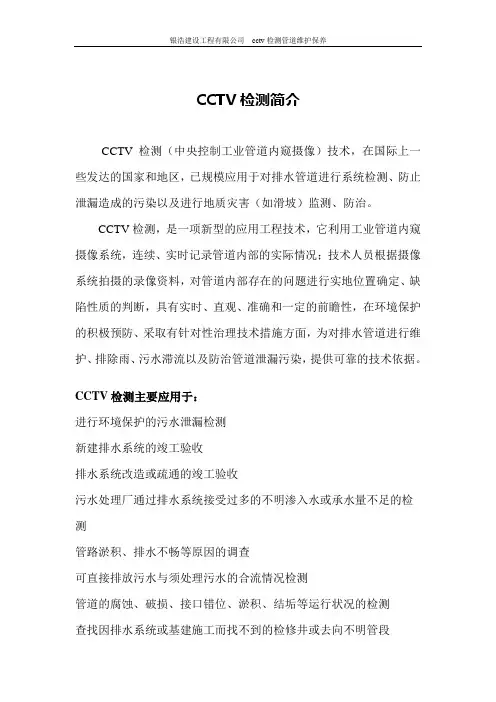

CCTV检测简介
CCTV检测（中央控制工业管道内窥摄像）技术，在国际上一些发达的国家和地区，已规模应用于对排水管道进行系统检测、防止泄漏造成的污染以及进行地质灾害（如滑坡）监测、防治。
CCTV检测，是一项新型的应用工程技术，它利用工业管道内窥摄像系统，连续、实时记录管道内部的实际情况；技术人员根据摄像系统拍摄的录像资料，对管道内部存在的问题进行实地位置确定、缺陷性质的判断，具有实时、直观、准确和一定的前瞻性，在环境保护的积极预防、采取有针对性治理技术措施方面，为对排水管道进行维护、排除雨、污水滞流以及防治管道泄漏污染，提供可靠的技术依据。
CCTV检测主要应用于：
进行环境保护的污水泄漏检测
新建排水系统的竣工验收
排水系统改造或疏通的竣工验收
污水处理厂通过排水系统接受过多的不明渗入水或承水量不足的检测
管路淤积、排水不畅等原因的调查
可直接排放污水与须处理污水的合流情况检测
管道的腐蚀、破损、接口错位、淤积、结垢等运行状况的检测
查找因排水系统或基建施工而找不到的检修井或去向不明管段 银浩建设工程有限公司 cctv检测管道维护保养
管道CCTV内窥检测报告
管道内窥检测报告
工程名称：城阳区雨污水管线清淤改造工程
工程地点：和阳路
委托单位：青岛海恒实业有限公司
检测单位：青岛琴城市政工程有限公司
报告日期：2019年9月
报告编号：
管道CCTV内窥检测报告
说明
（1）本检测报告涂改、换页无效。
（2）如对检测报告有异议，可在报告发出后7天内向本检测单位书面提请复议。
（3）检测单位名称与检测报告专用章名称不符者无效。
（4）非完整复印无效。 管道CCTV内窥检测报告
目录
1 工程概况 .............................................................................................................................................. 1
2 检测概况 .............................................................................................................................................. 2
3 检测设备简介 ...................................................................................................................................... 3
4 作业流程示意图 .................................................................................................................................. 4
仪器检测城镇排水管道内部情况技术要求
1 基本规定
1.1检测的对象：市政道路上的雨水、污水、雨污合流管道干管及与干管井相连的支管，所有雨水口连接管段；不具备检测条件的压力管道不进行检测。
1.2检测方法的选择：
1）原则上，管道口径≥300毫米的采用CCTV检测，300毫米以下的采用管道潜望镜检测。
2）对于雨水篦（也称进水井）管段，通过管道潜望镜检测查看整段管道状况；对于无法查看整段管状况的情况下采用电视检测。
3）对于采用顶管施工的污水管段，确实无法降水时，水位20%以下采用CCTV检测、水位20%~70%采用电视结合声呐检测、水位70%以上通过堵水让管内100%充满水后采用声呐检测。
4）管道检测方法应根据现场的具体情况和检测设备的适应性进行选择，当一种检测方法不能全面反映管道状况时，可采用多种方法联合检测。
1.3管道检测的基本程序包括：搜集资料，现场踏勘，编写技术设计书，检测前的管道准备，现场检测，影像判读与编辑，编写评估报告，编制shp数据文件，编写技术总结报告和成果验收。
1.4管道检测前搜集的资料应包括下列内容：
1）已有排水管线图；
2）检测管道的历史资料；
3）待检测管道区域内相关的管线资料；
4）评估所需的相关资料。
1.5 现场踏勘应包括下列内容：
1）察看测区的地物、地貌、交通和管道分布情况；
2）开启井盖目视检查管道的水位、积泥等情况；
3）核对所搜集资料中的管位、管径、材质等。
1.6技术设计书应包括下列内容：
1）检测的目的、任务、范围和期限；
2）已有的资料分析、交通条件、管道概况； 3）检测技术方案；
4）管道封堵和清洗方法；
5）作业质量保证体系与具体措施；
6）可能存在的问题和对策；
7）工作量估算及工作进度；
8）人员组织、设备、材料计划；
