CCTV排水管道检测标准

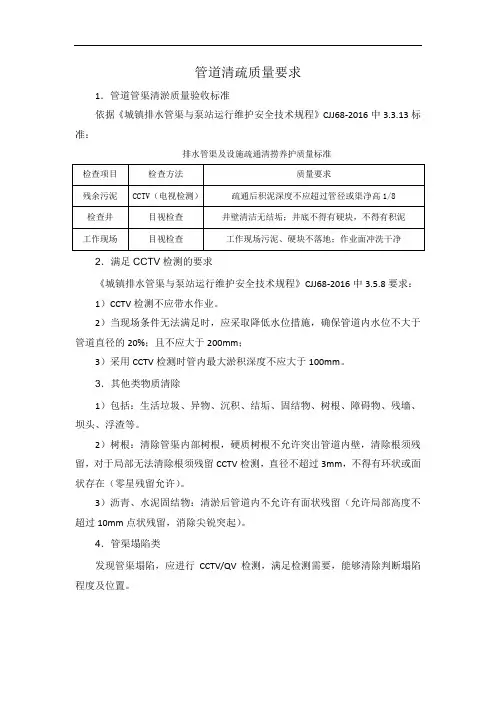

管道清疏质量要求
1．管道管渠清淤质量验收标准
依据《城镇排水管渠与泵站运行维护安全技术规程》CJJ68-2016中3.3.13标准：
排水管渠及设施疏通清捞养护质量标准
2．满足CCTV检测的要求
《城镇排水管渠与泵站运行维护安全技术规程》CJJ68-2016中3.5.8要求：1）CCTV检测不应带水作业。

2）当现场条件无法满足时，应采取降低水位措施，确保管道内水位不大于管道直径的20%；且不应大于200mm；
3）采用CCTV检测时管内最大淤积深度不应大于100mm。

3．其他类物质清除
1）包括：生活垃圾、异物、沉积、结垢、固结物、树根、障碍物、残墙、坝头、浮渣等。

2）树根：清除管渠内部树根，硬质树根不允许突出管道内壁，清除根须残留，对于局部无法清除根须残留CCTV检测，直径不超过3mm，不得有环状或面状存在（零星残留允许）。

3）沥青、水泥固结物：清淤后管道内不允许有面状残留（允许局部高度不超过10mm点状残留，消除尖锐突起）。

4．管渠塌陷类
发现管渠塌陷，应进行CCTV/QV检测，满足检测需要，能够清除判断塌陷程度及位置。

cctv管道检测技术资质证书摘要：一、引言二、CCTV管道检测技术简介1.技术原理2.应用领域三、CCTV管道检测资质证书的重要性1.行业规范与标准2.保障服务质量3.客户信任与认可四、获得CCTV管道检测资质证书的条件1.企业资质要求2.人员培训与资格认证3.设备与技术要求五、我国CCTV管道检测行业现状与展望1.市场规模与发展速度2.政策法规支持3.创新与发展方向六、结语正文：【引言】随着我国城市化进程的加快，基础设施建设不断完善，管道检测行业逐渐崛起。

CCTV管道检测技术作为一种先进的非破坏性检测方法，得到了广泛的应用。

在此基础上，CCTV管道检测资质证书也逐渐成为行业关注的焦点。

本文将围绕CCTV管道检测技术及其资质证书展开论述，分析其重要性以及获得条件的相关问题。

【CCTV管道检测技术简介】CCTV管道检测技术是一种利用闭路电视系统，通过摄像头捕捉管道内部图像，实时传输到监控设备，从而实现对管道内部状况进行全面了解的技术。

该技术具有非破坏性、高效、准确等特点，适用于各种管道，如市政排水管道、燃气管道、石油管道等。

【CCTV管道检测资质证书的重要性】1.行业规范与标准：CCTV管道检测资质证书是对企业遵守行业规范和标准的认可，有助于维护行业秩序，提高整体服务质量。

2.保障服务质量：获得资质证书的企业需经过严格的审核与认证，具备一定的技术实力和服务水平，能够为客户提供可靠的检测服务。

3.客户信任与认可：对于客户而言，选择拥有资质证书的企业意味着品质保证和安全放心，有助于树立企业形象，拓展市场。

【获得CCTV管道检测资质证书的条件】1.企业资质要求：申请资质证书的企业需具备相应的营业执照、税务登记证等基本证件，且注册资本、经营范围等需符合相关规定。

2.人员培训与资格认证：企业员工需接受专业培训，通过相关资格认证，具备一定的技术知识和实际操作能力。

3.设备与技术要求：企业需具备先进的CCTV管道检测设备，且技术参数、检测方法等需符合行业标准。

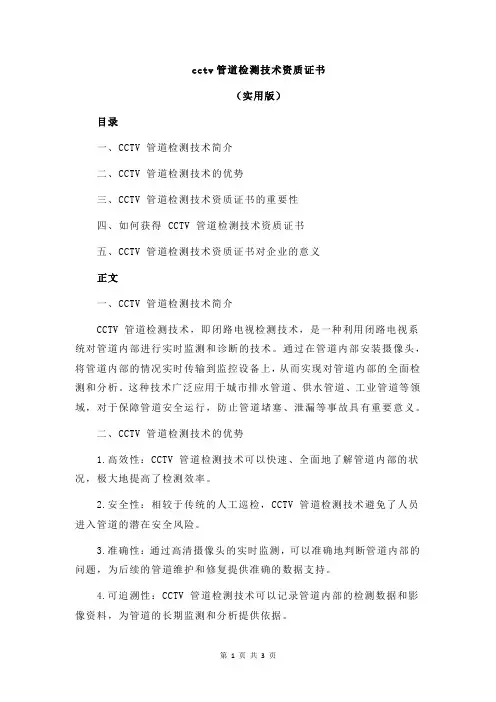

cctv管道检测技术资质证书（实用版）目录一、CCTV 管道检测技术简介二、CCTV 管道检测技术的优势三、CCTV 管道检测技术资质证书的重要性四、如何获得 CCTV 管道检测技术资质证书五、CCTV 管道检测技术资质证书对企业的意义正文一、CCTV 管道检测技术简介CCTV 管道检测技术，即闭路电视检测技术，是一种利用闭路电视系统对管道内部进行实时监测和诊断的技术。

通过在管道内部安装摄像头，将管道内部的情况实时传输到监控设备上，从而实现对管道内部的全面检测和分析。

这种技术广泛应用于城市排水管道、供水管道、工业管道等领域，对于保障管道安全运行，防止管道堵塞、泄漏等事故具有重要意义。

二、CCTV 管道检测技术的优势1.高效性：CCTV 管道检测技术可以快速、全面地了解管道内部的状况，极大地提高了检测效率。

2.安全性：相较于传统的人工巡检，CCTV 管道检测技术避免了人员进入管道的潜在安全风险。

3.准确性：通过高清摄像头的实时监测，可以准确地判断管道内部的问题，为后续的管道维护和修复提供准确的数据支持。

4.可追溯性：CCTV 管道检测技术可以记录管道内部的检测数据和影像资料，为管道的长期监测和分析提供依据。

三、CCTV 管道检测技术资质证书的重要性CCTV 管道检测技术资质证书是衡量企业是否具备从事 CCTV 管道检测技术服务的资格和能力的重要凭证。

对于企业而言，拥有 CCTV 管道检测技术资质证书可以提高企业的市场信誉和竞争力，有助于企业在激烈的市场竞争中脱颖而出。

对于客户而言，选择具有 CCTV 管道检测技术资质证书的企业，可以确保管道检测服务的质量和安全，降低因管道检测不当造成的潜在风险。

四、如何获得 CCTV 管道检测技术资质证书企业要获得 CCTV 管道检测技术资质证书，需要通过国家相关部门的考核，具备一定的资质条件。

具体来说，企业需要具备以下条件：1.具有独立法人资格，具备一定的经济实力和良好的社会信誉。

cctv管道检测技术资质证书一、引言随着我国城市化进程的加快，管道建设规模不断扩大，管道检测需求日益增长。

CCTV管道检测技术作为一种先进的地下管道检测方法，得到了广泛的应用。

在这种背景下，CCTV管道检测技术资质证书成为了行业从业者追求的目标。

本文将介绍CCTV管道检测技术及其资质证书的相关内容，帮助读者了解这一领域的现状和发展趋势。

二、CCTV管道检测技术的定义和作用CCTV管道检测技术是一种通过摄像头、光源和图像处理系统等设备，对地下管道内部进行实时观察、检测和分析的技术。

它具有非破坏性、高效、准确等特点，能够为客户提供可靠的管道状况评估、缺陷定位、病因诊断等服务。

广泛应用于市政排水、燃气、石油、化工、核电等行业。

三、CCTV管道检测技术资质证书的重要性CCTV管道检测技术资质证书是对检测单位技术实力、设备水平、人员素质等方面的认可。

获得资质证书的单位具备一定的行业标准和规范要求，可以开展相应的检测业务。

对于客户而言，选择拥有资质证书的检测单位意味着质量放心、服务可靠。

而对于检测单位来说，资质证书是参与市场竞争的敲门砖，有助于提高企业的知名度和市场份额。

四、获得CCTV管道检测技术资质证书的条件要获得CCTV管道检测技术资质证书，检测单位需要具备以下条件：1.具有独立法人资格，注册资本不少于100万元；2.拥有不少于2名具有相关专业技术资格的工程师；3.具备与检测业务相适应的仪器设备，包括摄像头、光源、图像处理系统等；4.建立完善的质量管理体系，并通过ISO9001等质量体系认证；5.具有良好的信用记录，无违法违规行为。

五、CCTV管道检测技术资质证书的优势1.提高企业信誉：拥有资质证书表明检测单位具备一定的技术实力和市场竞争力，有助于树立企业品牌形象；2.拓展业务范围：资质证书是参与市场竞争的通行证，有助于检测单位获取更多的业务机会；3.增加客户信任：客户更愿意选择拥有资质证书的检测单位，从而提高业务成功率；4.规范市场秩序：资质证书的发放有助于加强对检测市场的监管，提高行业整体水平。

排水管网检测技术方案3.1一般规定（1）排水管网检测范围与排水管网探查范围一致，包含经开区所有具有排水系统的排水单元的排水管网，立管、隔油池、化粪池等均需要进行检测，具体详见2.1.2第（1）条。

化粪池隔油池清淤？（清淤单位？清淤程度？需要问政府）（2）楼前管（包含立管及污水进出户管道）用QV检测，其他类型管道检测方法应以CCTV检测为主（管径<200mm时采用QV检测，管径>=200mm时采用CCTV 检测），CCTV检测前可采用QV进行摸排。

（3）新购置的、经过大修或长期停用后重新启用的设备，投入检测前应进行检定和校准。

检测设备的基本性能和主要技术指标应符合《城镇排水管道检测与评估技术规程》CJJ 181规定，安全性能应符合《爆炸性气体环境用电气设备》GB 3836的有关规定。

（4）管道检测时，降水清淤后需要测量井底埋深与管底埋深，并形成记录，对照物探图纸，若发现连接关系、埋深有误或明显点之间存在暗井等问题，需要修改物探数据时，及时编写腾讯在线文档（需要下载手机软件），上海院提供模板。

3.2排水管道检测流程图排水管道检测流程排水管道检测宜采用的流程见图3-1。

图3-1 排水管道检测流程3.3技术要求3.3.1管道封堵、降水、清淤管道降水清淤前需要拍摄照片，照片命名：井号+“降水清淤前”，例：01WS0001降水清淤前，降水后需要拍摄照片，照片命名：井号+“降水后”，例：01WS0001降水后，清淤后需要拍摄照片，照片命名：井号+“清淤后”，例：01WS0001清淤后，拍摄照片均用工程相机拍摄，降水清淤需要独立做表格，命名：排水单元名称+降水清淤检测情况表+单位名称+日期，采用上海院提供模板。

（1）管道降水管道降水宜采用潜水泥浆泵，潜水泵上下检查井时应有专门的吊装设备；潜水泵的电源连接、抽水操作应有具备电工证书的人员完成；潜水泵抽水前应对检查井内漂浮物等进行清捞，避免垃圾堵塞水泵，影响水泵的抽水能力；管道内的积水应排至下游同类型通畅的管网；水泵抽水水带应密封良好，不得有污水渗出，减少污水对环境的污染；降水后管道内存水不大于管道直径的20%方可开展CCTV 检测工作。

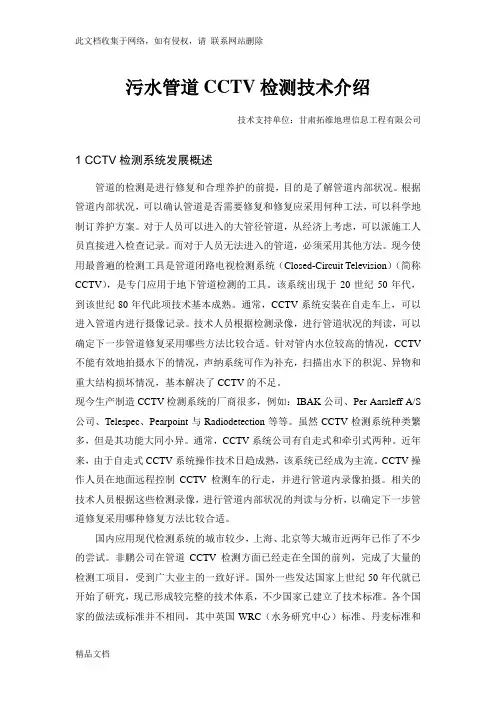

污水管道CCTV检测技术介绍技术支持单位：甘肃拓维地理信息工程有限公司1 CCTV检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。

根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。

对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。

而对于人员无法进入的管道，必须采用其他方法。

现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。

该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。

通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。

技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。

针对管内水位较高的情况，CCTV 不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S 公司、Telespec、Pearpoint与Radiodetection等等。

虽然CCTV检测系统种类繁多，但是其功能大同小异。

通常，CCTV系统公司有自走式和牵引式两种。

近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。

CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。

相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。

非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。

国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。

上海市公共排水管道电视和声纳检测评估技术规程Technical specification for CCTV and sonar inspection and evaluation of publicsewerage pipeline In shanghai2005 上海前言根据上海市水务局沪水务〔2005〕310 号文上海市水务局关于同意制定公共排水管道结构安全检测标准和管理办法的批复,规程编写组在广泛调查研究,认真总结实践经验,参考有关国家标准和国外先进技术,并充分征求意见的基础上,制订了本规程;本规程编制的主要技术内容有：1.总则；2.术语；3.基本规定；4.电视检测；5.声纳检测；6.管道评估；7.工作报告书编写和成果验收;本规程由上海市水务局负责管理,上海市排水管理处负责解释;本规程参编单位：上海乐通管道工程有限公司管丽环境技术上海有限公司上海市浦东新区水务局本规程主要起草人：唐建国张煜伟朱军朱保罗孙跃平李连合鞠春方郑建楠目次1 总则2 术语3 基本规定4 电视检测一般规定检测设备的技术要求检测方法影像判读5 声纳检测一般规定检测设备的技术要求检测方法轮廓判读与测量6 管道评估一般规定病害名称、代码及等级结构性状况评估功能性状况评估7 工作报告书编写和成果验收附录A 管道缺陷分布图编绘附录B 时钟表示法图例附录C 看板式样附录D 电视检测记录表附录E 声纳检测记录表附录F 排水管道沉积状况纵断面图附录G 缺陷标准定义、等级及样图附录H 地区重要性参数附录I 外环线内流沙土质分布示意图1 总则为了统一上海市排水管道检测的技术要求,及时、准确地为城市规划、设计、施工、抢险以及建设和管理提供决策依据,保证其成果的质量,以适应现代化城市建设发展的需要,制定本规程;本规程适用于公共排水管道的检测;居住区、工业区内的排水管道的检测可参照本规程执行;本规程主要适用于电视检测和声纳检测,目视检测或有影像记录方式的检测可参照执行;排水管道的检测,除应符合本规程外,还应符合国家现行有关标准的规定;2 术语闭路电视系统Closed Circuit Television简称CCTV远程采集图像,通过有线传输方式,进行显示和记录的集成系统;电视检测TV Inspection采用专用闭路电视系统进行管道检测的方法;声纳检测 Sonar Inspection采用声波技术对管道等设施内水下物体进行探测和定位的检测方法;时钟表示法 Clock Description采用时钟位置来描述病害出现在管道环向位置的表示方法;直向摄影 Straight Camera Inspection电视摄像机一边沿管道前行一边拍摄并在控制器上显示和记录的拍摄方式;侧向摄影 Lateral Camera Inspection当爬行器停止前进时,电视摄像机通过镜头和灯光旋转或变焦重点拍摄管道内壁的拍摄方式;权重 Weight为了显示若干量数在总量中所具有的重要程度,分别给予不同的比例系数,这就是加权;加权的指派系数称权重;修复指数 Rehabilitation Index简称RI依据管道的结构性缺陷的程度和数量,按一定公式计算得到的数值;数值区间为0—10;数值越大表明修复的强度越大;养护指数 Maintenance Index简称MI依据管道的功能性缺陷的程度和数量,按一定公式计算得到的数值;数值区间为0—10;数值越大表明养护强度越大;功能状况检测 Function Inspection对管道畅通程度的检测;结构状况检测 Structure Inspection对管道构造完好程度的检测;管段 pipe-section是指两座检查井之间的管道;3 基本规定检测的对象应包括污水、雨水、合流等管道以及附属设施;管道检测按任务可分为普查、紧急应对检测、竣工验收确认检测、交接确认检测、来自其他工程的影响检测和其他检测六类;备,现场检测,影象判读与编辑,编写评估报告,编写技术总结报告和成果验收;检测任务较简单及工作量较小时,上述程序可简化;管道检测前搜集的资料应包括下列内容：1 已有排水管线图；2 管道的竣工图或施工图等技术资料；3 已有管道检测资料；4 评估所需的相关资料;现场踏勘应包括下列内容：1 察看测区的地物、地貌、交通和管道分布情况；2 开井目视检查管道的水位、积泥等情况；3 核对所搜集资料中的管位、管径、材质等;技术设计书应包括下列内容：1 检测的目的、任务、范围和期限；2 已有的资料分析、交通条件、管道概况；3 检测技术方案；4 管道封堵和清洗方法；5 作业质量保证体系与具体措施；6 存在的问题和对策；7 工作量估算及工作进度；8 人员组织、设备、材料计划；9 拟提交的成果资料;注：检测任务较简单或工作量较小时,技术设计书可简化;现场管道检测应包括下列内容：1 仪器设备自检；2 设立安全标志；3 管道实地检测与判读；4 检测完成后应及时清理现场,保养设备;缺陷分布图的编绘应符合下列要求：1 缺陷分布图宜在已有的排水管线图基础上加绘缺陷要素;无排水管线图的应按现行的行业标准城市地下管线探测技术规程CJJ61和城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定绘制;测区较小的可实地丈量后以自由比例尺简单绘制；2 管道缺陷图上必须注明的缺陷要素包括：录像盘带编号、检测方向、缺陷位置、代码及照片编号、相对距离；描述缺陷在管道环向位置应按照顺时针方向,用钟点数表示缺陷的起止位置样图见附录B;管道检测成果资料应按档案管理的统一载体、装订规格要求,分文字、表、图、录像盘带四大类进行编号和组卷;管道检测成果宜置入排水管网信息管理系统,并建立动态管理机制;管道检测单位应具有检测资质,检测主要技术人员应具备下列条件：1 有不低于50小时的培训经历；2 对所使用仪器设备熟练掌握；3 管道的各种缺陷能准确判读；4 独立完成检测评估报告;普查类检测项目的质量控制宜采用监理模式,监理单位应具有检测资质;4 电视检测一般规定电视检测时管内水位不宜大于直径的30% ;在实施结构性检测前应对管道进行疏通清洗,管道内壁应无泥土覆盖;封堵管道应符合现行的行业标准城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定;有下列情形之一的应中止检测：1 爬行器无法行走；2 镜头沾有水沫、泥浆等影响图像质量；3 镜头入水；4 管道充满雾气;检测设备的技术要求摄像头高度可自由调整,灯光强度能调节;爬行器的平稳度应满足不同口径的要求;作,宜配有防爆系统和防水系统;检测设备应具备计数功能,电缆计数测量仪最低计量单位为,精度误差不大于±1% ;电缆长度120米时,爬坡能力应大于5度;设备宜具备坡度测量功能,其精度误差不大于±1% ;检测设备应符合现行的国家标准爆炸性气体环境用电气设备GB3836的有关规定;对新购置的或经过大修及长期停用后重新启用的设备,应按说明书的要求检查和校正;检测方法在对每一段管道开拍前,必须先拍摄看板图像,看板上应写明道路或被检对象所在地名称、起点和终点编号、属性、管径以及时间等样图见附录C;爬行器的行进方向应与水流方向一致;管径小于等于200mm时,直向摄影的行进速度不宜超过s；大于200mm时,直向摄影的行进速度不宜超过s;圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线上,蛋形管道摄像镜头移动轨迹应在管道高度三分之二的中央位置,偏离不应大于±10% ;电缆上应有距离刻度标记,每一段检测完成后,应计算电缆计数测量仪的修正值;在起始位置应根据需要输入路段位置名、起止点检查井编号、管径、属性等内容; 对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录,并按附录D的格式填写电视检测结果;影像判读缺陷的类型和代码应在现场确认并录入;现场检测完毕后,应由第二者复核;缺陷的几何尺寸应比照管径或相关物体的大小判定;无法确定的缺陷类型或等级必须在评估报告中加以说明;剪辑图像应采用现场抓取最佳角度和最清晰图片方式,特殊情况下也可采用观看录像抓取方式;5 声纳检测一般规定声纳检测时管内水深不宜小于300mm ;潜水作业应符合现行的行业标准城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定;有下列情形之一的应停止检测：1 探头无法前行时；2 探头埋入泥、沙等使图像异变;声纳检测可与电视检测同步进行;检测设备的技术要求探头承载设备负重后不易滚动或倾斜;声纳系统的主要技术参数应符合下列规定：1反射的最大范围不小于3m；2 125mm范围的分辨率应小于；3 均匀采样点数量应大于250个;设备滚动传感器应具备在±45度内的自动补偿功能;设备结构坚固,密封良好,能在0至+40°C的温度条件下正常工作;电缆计数最低计量单位为,其精度误差不大于±1% ;设备应符合现行的国家标准爆炸性气体环境用电气设备GB3836的有关规定;对新购置的或经过大修及长期停用后重新启用的设备,应按说明书的要求检查和校正;检测方法检测前应从被检管道中取水样通过调整声波速度对系统进行校准;在进入每一段管道记录图像前,必须录入地名和被测管段的起点、终点编号;声纳探头的推进方向应与流向一致;探头行进速度不宜超过s;声纳探头应水平安放在合适的位置,以减少几何图片变形;滚动传感器标志应朝正上方;探头的发射和接收部位必须超过承载工具的边缘;声纳探头放入管道起始位置时,必须将将电缆计数测量仪归零;在声纳探头前进或后退时,电缆应保持绷紧状态;以普查为目的的采样点间距约为5米,其他检查采样点间距约为2米,应根据检测结果绘制沉积状况纵断面图样图见附录F;轮廓判读与测量规定间隔和图形变异处的轮廓图必须现场捕捉;经校准后的线状测量误差应小于3%;系统设置的长度单位应为米;轮廓图不应作为结构性缺陷的最终评判依据,应用电视检测方式予以证实或以其它准确方式检测评估;6 管道评估一般规定在同一处两种以上缺陷同时出现时,权重求和;在一米范围内两种以上缺陷同时出现时,权重求和;管道评估工作宜采用计算机软件评估系统进行;管道评估以管段为最小评估单位,在对多个管段或区域进行检测时,还应进行总体评估;检测项目名称、代码及等级代码必须用两个汉语拼音字母组合大写表示,未规定的代码可依据汉语拼音首个字母确定,但不得与已规定的代码重名;结构性状况评估式中 L—被评估管道的总长度m;Li—第i处缺陷纵向长度m以个为计量单位时,1个相当于纵向长度1米；n 1——结构缺陷处总个数;E=10 管道直径﹥1500㎜E=6 管道直径在1000㎜及1500㎜之间E=3 管道直径在600㎜及1000㎜之间E=0 管道直径﹤600㎜或F ﹤4式中 L--被评估管道的总长度m ；Li —第i 处缺陷纵向长度m 以个为计量单位时,1个相当于纵向长度1米； n 2——功能缺陷处总个数;整个检测工程结束后应编写检测报告书;检测报告书应包括下列内容：1 工程概括：工程的依据、目的和要求、工程的地理位置、地质条件、检测时天气和环境、开竣工日期、实际完成的工作量、工程组织情况等；2 技术措施：各工序作业的标准依据、采用的仪器和技术方法；3 原始记录：各种原始记录表、评估打分记录；4 评估与建议：管道状况整体评估、整改建议；5 质量保证措施：各工序质量的控制情况；6 附图：缺陷分布图、沉积状况纵断面图等；7 应说明的问题及处理措施;注：小型工程的报告书可以从简;报告书应突出重点、文理通顺、表达清楚、结论明确;提交的检测成果应包括下列内容：1 工作依据文件：任务书或合同书、技术设计书；2 工程凭证资料：所利用的已有成果资料；仪器的检验、校准记录；3 检测原始记录：录像盘片、现场照片；4 委托单位或监理方的质量检查报告；5 检测报告书文档及光盘;验收合格的检测成果应符合下列要求：1 检测单位提交的资料应齐全2 检测的技术措施应符号本规程和经批准的技术设计书的要求,重要技术方案变动应提供充分的论证说明材料,并经任务委托单位批准;。

排水管道电视及声纳检测评价技术标准规程深圳市市政排水管道电视及声纳检测评估技术规程（试行）2014—05—31印发2014—06—01起实施深圳市水务局发布前言为了统一深圳市市政排水管道电视和声纳检测技术要求，规范检测评估行为，保证检测评估的成果质量，参考国内外有关标准，结合深圳市的实际情况，制定本规程。

本规程的主要技术内容包括：1. 总则；2. 术语和符号；3. 基本规定；4. 电视检测；5. 声纳检测；6. 管道潜望镜检测；7. 管道评估；8. 检查井和雨水口检查；9. 检测与评估报告。

本规程以黑体字标志的条文为强制性条文，必须严格执行。

本规程由深圳市水务局负责管理和解释。

本规程主编单位：深圳市排水管理处本规程参编单位：深圳市深水水务咨询有限公司本规程主要起草人员：汪劲松万天赴陈筱云黄贵孔令裕邱德鑫何威刘宇航刘斯迪夏卫红袁山王春华苏东旭廖斌科本规程主要审查人员：黄培鸿罗宜宾黄琼李财金1 总则为了促进深圳市市政排水管道电视和声纳检测技术发展，规范行业检测行为，保证检测质量，统一评估方法，保证检测成果的有效性，为市政排水管道的建设、施工、管理提供决策依据，保证城市排水管网安全运行，制定本规程。

本规程适用于市政排水管道的检测与评估。

企事业单位、居住区、工业区内的室外排水管道检测可参照执行；排水箱涵、暗渠的检测可参考执行。

本规程主要适用于电视检测、声纳检测和管道潜望镜检测，目视检测或有影像记录方式的其它检测可参照执行。

市政排水管道检测采用新技术、新方法时，管道评估应符合本规程的要求。

市政排水管道的检测与评估，除应符合本规程的要求外，还应符合国家、省、市现行有关标准的规定。

2 术语和符号术语Closed Circuit Television Inspection（CCTV）采用闭路电视系统进行管道检测的方法,简称CCTV检测。

Sonar Inspection采用声波探测技术对管道内水面以下状况进行检测的方法。

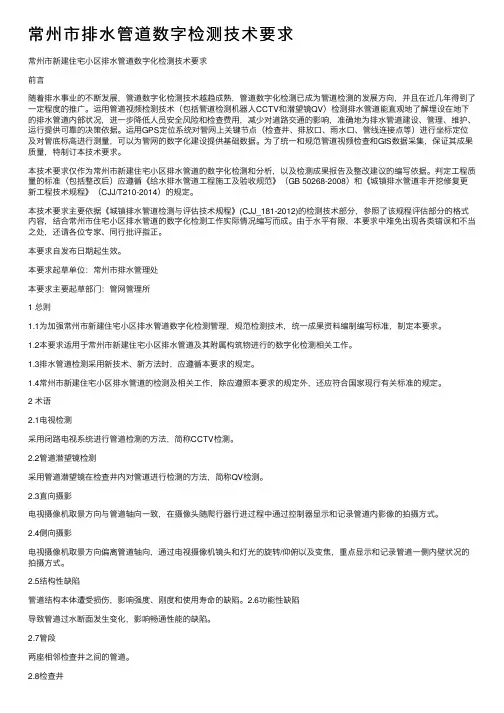

常州市排⽔管道数字检测技术要求常州市新建住宅⼩区排⽔管道数字化检测技术要求前⾔随着排⽔事业的不断发展，管道数字化检测技术越趋成熟，管道数字化检测已成为管道检测的发展⽅向，并且在近⼏年得到了⼀定程度的推⼴。

运⽤管道视频检测技术（包括管道检测机器⼈CCTV和潜望镜QV）检测排⽔管道能直观地了解埋设在地下的排⽔管道内部状况，进⼀步降低⼈员安全风险和检查费⽤，减少对道路交通的影响，准确地为排⽔管道建设、管理、维护、运⾏提供可靠的决策依据。

运⽤GPS定位系统对管⽹上关键节点（检查井、排放⼝、⾬⽔⼝、管线连接点等）进⾏坐标定位及对管底标⾼进⾏测量，可以为管⽹的数字化建设提供基础数据。

为了统⼀和规范管道视频检查和GIS数据采集，保证其成果质量，特制订本技术要求。

本技术要求仅作为常州市新建住宅⼩区排⽔管道的数字化检测和分析，以及检测成果报告及整改建议的编写依据。

判定⼯程质量的标准（包括整改后）应遵循《给⽔排⽔管道⼯程施⼯及验收规范》（GB 50268-2008）和《城镇排⽔管道⾮开挖修复更新⼯程技术规程》（CJJ/T210-2014）的规定。

本技术要求主要依据《城镇排⽔管道检测与评估技术规程》(CJJ_181-2012)的检测技术部分，参照了该规程评估部分的格式内容，结合常州市住宅⼩区排⽔管道的数字化检测⼯作实际情况编写⽽成。

由于⽔平有限，本要求中难免出现各类错误和不当之处，还请各位专家、同⾏批评指正。

本要求⾃发布⽇期起⽣效。

本要求起草单位：常州市排⽔管理处本要求主要起草部门：管⽹管理所1 总则1.1为加强常州市新建住宅⼩区排⽔管道数字化检测管理，规范检测技术，统⼀成果资料编制编写标准，制定本要求。

1.2本要求适⽤于常州市新建住宅⼩区排⽔管道及其附属构筑物进⾏的数字化检测相关⼯作。

1.3排⽔管道检测采⽤新技术、新⽅法时，应遵循本要求的规定。

1.4常州市新建住宅⼩区排⽔管道的检测及相关⼯作，除应遵照本要求的规定外，还应符合国家现⾏有关标准的规定。

环临巷雨水管道CCTV检测项目评估报告书杭州杭伟市政工程有限公司2017年3月目录1. 项目信息 (2)2. 检测工程概况 (3)3.管道检测评估依据 (4)3.1检测标准 (4)3.2检测评估 (4)3.3管道检测设备 (5)3.4管道缺陷名称、代码与等级 (6)3.5管道状况评估 (9)4.检测缺陷结果 (10)5.管道缺陷统计 (12)6.管道缺陷状况评估 (13)7.各管段CCTV检测缺陷明细 (15)8.管道位置示意图 (20)1. 项目信息2. 检测工程概况我公司于2017年3月1日开始进场对环临巷的雨水管道进行CCTV检测。

CCTV检测总长度365.9米。

总体情况如下：表2.1 管道CCTV检测工作量表2.2 管道工作量详单3.管道检测评估依据3.1检测标准《城镇排水管道检测与评估技术规程》CJJ181—20123.2检测评估排水管道的缺陷分为结构性缺陷和功能性缺陷，结构性缺陷检查主要是检查管道结构是否完好，功能性缺陷检查主要是检查管道排水功能是否完好。

依据《城镇排水管道检测与评估技术规程》CJJ181—2012对所做检测的管道进行结构性和功能性做出评估，并按照管道实际检测结果提出修复和养护的建议。

3.3管道检测设备本次管道CCTV检测项目使用的设备是韩国TAP生产的CCTV管道监测摄像系统和北京埃德尔有限公司生产的(X1)管道潜望镜。

图3-1 管道CCTV检测工作示意图图3-2 CCTV检查系统（爬行器）图3-3 X1管道潜望镜3.4管道缺陷名称、代码与等级表3.4.1 缺陷等级分类表表3.4.3功能性缺陷的名称、代码、等级划分3.5管道状况评估表3.5.2 管段修复等级划分4.检测缺陷结果环临巷雨水管道CCTV检测评估报告书5.管道缺陷统计注：本次共检测32段管道。

“管段个数”代表存在某一缺陷类别对应的管段数目6.管道缺陷状况评估管段编号Y7~Y8 管段直径400mm 管段长度40m管段类型(YS)雨水管道检视方向顺向检测长度40m管段材质(GH)钢筋混凝土管附属设施(JJ)检修井录像文件5ps0z2jr.qn2.avi建设日期——埋设深度1m 判读日期2017-03-06检测人员向云鸡检测日期2017-03-01 检测设备X5管道CCTV检测机器人检测地点环临巷修复指数 6.25权属单位未知养护指数——井口坐标经度:0, 纬度:0 井口高程0距离(m) 缺陷名称代码分值等级缺陷描述照片5.82m(PL)破裂53结构性缺陷，环向0912位置，纵向长度0.5m。

CCTV检测和潜望镜检测作业指导一、编制目的为了确保项目实施工作的顺利进行，保证CCTV检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。

二、适用范围本公司CCTV和潜望镜检测部的全体成员；需使用CCTV检测仪器和潜望镜检测仪器的相关工作；三、检测依据1.中华人民共和国行业标准《城镇排水管道检测与评估技术规程》。

2.中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》。

四、管道检测前的准备及管道检测基本程序（一）现场检测人员的数量不得少于XX人。

（二）管道检测应按下列基本程序进行1.接受委托---2.现场踏勘--3.检测前的准备---4.现场检测---5.内业资料整理、缺陷判读、管道评估---6.编写检测报告。

按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。

（三）管道检测前应搜集下列资料：1.已有的排水管线图等技术资料；2.管道检测的历史资料；3.待检测管道区域内相关的管线资料；4.待检测管道区域内的工程地质、水文地质资料；5.检测所需的其他相关资料。

（四）现场踏勘应包括下列内容：1.查看待检测管道区域内的地物、地貌、交通状况等周边环境条件；2.检查管道口的水位、淤积和检查井内构造等情况；3.核对检查井位置、管道埋深、管径、管材等资料。

（五）检测方案应包括下列内容：1.检测的任务、目的、范围和工期；2.待检测管道的概况（包括现场交通条件及对历史资料的分析）；3.检测方法的选择及实施过程的控制；4.作业质量、健康、安全、交通组织、环保等保证体系下具体措施；5.可能存在的问题和对策；6.工作量估算及工作进度计划；7.人员组织、设备、材料计划；8.拟提交的成果资料。

（六）现场检测程序符合下列规定：1.检测前应根据检测方法的要求对管道进行预处理；2.应检查仪器设备；3.应进行管道检测与初步判读；4.检测完成后应及时清理现场、保养设备。

环临巷雨水管道 CCTV检测项目评估报告书杭州杭伟市政工程有限企业2017年3月目录1.项目信息 . (2)2.检测工程概略 . (3)3. 管道检测评估依照 (4)3.1 检测标准 (4)3.2 检测评估 (4)3.3 管道检测设备 (4)3.4 管道缺点名称、代码与等级 (6)3.5 管道状况评估 (9)4.检测缺点结果 . (10)5.管道缺点统计 . (12)6. 管道缺点状况评估 (13)7.各管段CCTV检测缺点明细 (15)8. 管道地点表示图 (20)1.项目信息项目名称环临巷雨水管道CCTV 检测项目工程地址杭州市江干区拜托单位施工单位杭州杭伟市政工程有限企业目睹单位——目睹人——报告编写人冯川松项目负责人杜炳涛2.检测工程概略我企业于 2017 年 3 月 1 日开始进场对环临巷的雨水管道进行CCTV检测。

CCTV检测总长度 365.9 米。

整体状况以下：表 2.1 管道 CCTV检测工作量序号项目名称管道类型管径长度 (m) 备注1 雨水口DN300 清淤检测2 环临巷雨水管道CCTV检测DN400 清淤检测项目雨水管3 DN600 清淤检测表管道工作量详单序号管道编号管径 (mm) 管道材质管道长度 (m) 备注1 Y6-Y7 DN400 砼402 Y7-Y8 DN400 砼40 敲堵头 1个3 Y6-Y6-1 DN400 砼 44 Y5-Y6 DN600 砼175 Y4-Y5 DN600 砼286 Y4-Y4-1 DN400 砼7 Y4-Y4-2 DN400 砼8 Y3-Y4 DN600 砼279 Y3-Y2 DN600 砼3310 Y2-Y1 DN600 砼 411 Y1-2-Y1 DN600 砼此视频井号编写错误12 Y1-2-Y1-3 DN600 砼 313 Y1-3-Y1-4 DN600 砼2314 Y1-2-Y1-2-1 DN600 砼1015 YB1-Y1-4 DN300 砼16 YB2-Y1 DN300 砼17 YB3-Y2 DN300 砼序号管道编号管径 (mm) 管道材质管道长度 (m) 备注18 YB4-Y3 DN300 砼19 YB5-Y3 DN300 砼1020 YB6-Y4 DN300 砼1521 Y5-YB7 DN300 砼22 YB8-Y6 DN300 砼23 YB9-Y7 DN300 砼24 YB10-Y8 DN300 砼25 YB11-Y8 DN300 砼26 YB12-Y8 DN300 砼27 YB13-Y6 DN300 砼 428 YB14-Y5 DN300 砼 429 YB15-Y4 DN300 砼 430 YB16-Y3 DN300 砼 431 YB17-Y2 DN300 砼 432 YB18-Y1 DN300 砼 43.管道检测评估依照检测标准《城镇排水管道检测与评估技术规程》 CJJ181—20123.2 检测评估排水管道的缺点分为构造性缺点和功能性缺点，构造性缺点检查主假如检查管道构造能否完满，功能性缺点检查主假如检查管道排水功能能否完满。

排水管道检测评估技术规程IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】1总则1.0.1为了统一天津市排水管道检测的技术要求，规范检测工作的实施，保证其成果的质量，及时、准确地为城市排水规划、设计、施工、抢险以及建设管理提供准确的技术资料和决策依据，以适应现代化城市建设发展的需要，制定本规程。

1.0.2本规程适用于公共排水管道的检测。

1.0.3排水管道检测评估工作，应遵循客观、科学和高效的原则，积极采用先进的检测和评估手段，保证检测与评估结果准确可靠。

1.0.4各级排水管理部门与市政管理机构，应加强对排水管道检测评估工作的监督，建立和完善相关规章制度，提高排水管道检测评估工作技术水平。

1.0.5公共排水管道的检测评估，除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。

2管道检测评估术语2.0.1管段PipeSection两座检查井之间的管道。

2.0.2新建排水管道NewSeweragePipeline施工建设已完成，未投入使用的或投入使用不足3个月的排水管道。

2.0.3旧有排水管道OldSeweragePipeline施工建设已完成，投入使用3个月以上的排水管道。

2.0.4电视检测TVInspection采用专用闭路电视系统进行管道结构内窥检测的方法。

2.0.5闭路电视系统ClosedCircuitTelevisionSystem（简称CCTV）远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。

2.0.6直向摄影StraightCameraInspection电视摄像机取景方向与管道轴向一致，在行进过程中拍摄并通过控制器显示和记录管道影象的拍摄方式。

2.0.7侧向摄影LateralCameraInspection当爬行器停止前进时，电视摄像机通过镜头和灯光的旋转/仰俯或变焦，重点拍摄管道内壁状况的一种拍摄方式。

城市排水管网是城市的重要基础设施之一。

在城市生活中，排水管网是不可缺少的，被称作城市的血管。

排水管网的结构稳固和功能保障是城市排水安全的重要保证。

管网设施中，大龄管段是管理和维护的重点。

1 排水管网的主要问题1)南方大部分城市地下水较丰富。

据同济大学的一项调查研究发现，管网的病害造成老城区地下水渗入量已超过污水总量的20％。

在地下水稀释作用下，进入城市污水处理厂的原生污水的COD等指标降低，从而影响到污水处理厂按设计参数运行，降低了污水处理厂的运行效率和处理效果。

在地下水长期的搬运作用下，排水管道附近土壤流失，使路基松动。

路面高低不平的情况在我国城市中随处可见，路面塌陷危害交通安全的事故也时有发生。

同时管网中淤泥沉积的概率大大提高，增加了设施养护的劳动强度。

2)北方大部分城市的地下水位普遍较低，大量的污水通过渗漏的方式，直接影响了地下水资源，给环境带来了极大的隐患。

同时因受雨季或污水排放的影响，使管道外部附近的土壤极易流失，给道路的安全带来了威胁。

3)其他水源对管道的影响。

当排水管道附近存在自来水漏点或地下水源很丰富等情况时，也会对管道周围基础存在冲蚀作用。

4)其他方面的影响。

地基的不均匀沉降，地面动荷载的长期影响，管道所处土壤的性质等各种原因使老龄管道存在安全隐患。

2 排水管网的内窥检测2.1 检测概述我国城镇排水管道的检测长期以来都是通过简单的量泥斗、潜望镜以及潜水员手摸管道内壁等方法来进行的。

主要是用于突发事件(如路面出现裂缝等)发生时的检查。

随着现代检测技术的发展，可以对管道进行定期检测。

管道内窥检测可分为排水管道功能性检测和排水管道结构性检测两大类。

1)排水管道功能性检测。

主要是以检查管道排水功能为目的。

一般检测管道的有效过水断面，并将管道实际过流量与设计流量进行比较，以确定管道的功能性状况。

对于这类检测出来的问题一般可通过日常养护等手段进行解决。

2)排水管道结构性检测。

主要是以检查管道材料结构现状为目的。
