单片机指令集的汇编语言编程方法介绍汇编语言是一种低级语言，它直接与计算机硬件进行交互，被广泛应用于单片机编程中。
本文将介绍单片机指令集的汇编语言编程方法。
一、简介单片机指令集是特定型号单片机支持的操作指令的集合。
每个指令都对应着特定的功能，通过组合和调用这些指令，可以实现复杂的计算和控制任务。
二、基本指令1. 数据传送指令数据传送指令用于将数据从一个位置传送到另一个位置。
常见的指令有MOV（将源操作数传送到目的操作数）、LDR（将存储器位置的数据传送到寄存器）和STR（将寄存器中的数据传送到存储器位置）等。
2. 算术指令算术指令用于进行数学运算，包括加法、减法、乘法和除法等。
常见的指令有ADD（将两个操作数相加并将结果存储到目的操作数中）、SUB（将目的操作数减去源操作数并将结果存储到目的操作数中）等。
3. 逻辑指令逻辑指令用于进行逻辑运算，包括与、或、非和异或等。
常见的指令有AND（将两个操作数进行按位与运算并将结果存储到目的操作数中）、ORR（将两个操作数进行按位或运算并将结果存储到目的操作数中）等。
4. 控制指令控制指令用于控制程序的执行流程，包括无条件跳转、条件跳转和中断等。
常见的指令有B（无条件跳转到指定的地址执行）、BEQ （当条件满足时跳转到指定的地址执行）等。
三、编程方法1. 熟悉指令集编程前需要详细了解所使用的单片机的指令集，包括指令的功能、操作数的类型和寻址方式等。
只有深入了解指令集，才能灵活运用指令编写程序。
2. 设计算法在开始编程之前，需要分析问题，设计出解决问题的算法。
算法应考虑输入、处理和输出等方面，合理利用指令集中的指令实现算法的逻辑。
3. 编写汇编程序根据算法，以汇编语言的格式编写程序。
程序的编写过程需要遵循指令的语法规则和寻址方式，并注意程序的可读性和效率。
4. 调试和优化程序编写完成后，需要进行程序的调试和优化。
通过单步执行程序，观察和检查程序执行过程中的中间结果，确保程序能够正确地执行。

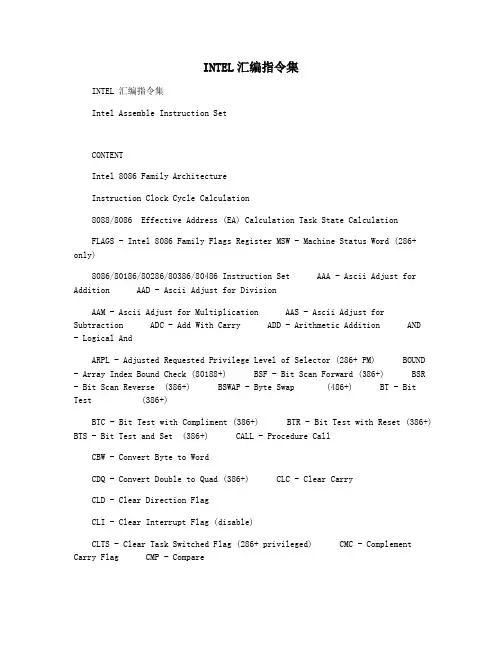

INTEL汇编指令集INTEL 汇编指令集Intel Assemble Instruction SetCONTENTIntel 8086 Family ArchitectureInstruction Clock Cycle Calculation8088/8086 Effective Address (EA) Calculation Task State CalculationFLAGS - Intel 8086 Family Flags Register MSW - Machine Status Word (286+only)8086/80186/80286/80386/80486 Instruction Set AAA - Ascii Adjust forAddition AAD - Ascii Adjust for DivisionAAM - Ascii Adjust for Multiplication AAS - Ascii Adjust forSubtraction ADC - Add With Carry ADD - Arithmetic Addition AND- Logical AndARPL - Adjusted Requested Privilege Level of Selector (286+ PM) BOUND- Array Index Bound Check (80188+) BSF - Bit Scan Forward (386+) BSR- Bit Scan Reverse (386+) BSWAP - Byte Swap (486+) BT - BitTest (386+)BTC - Bit Test with Compliment (386+) BTR - Bit Test with Reset (386+) BTS - Bit Test and Set (386+) CALL - Procedure CallCBW - Convert Byte to WordCDQ - Convert Double to Quad (386+) CLC - Clear CarryCLD - Clear Direction FlagCLI - Clear Interrupt Flag (disable)CLTS - Clear Task Switched Flag (286+ privileged) CMC - ComplementCarry Flag CMP - CompareCMPS - Compare String (Byte, Word or Doubleword) CMPXCHG - Compareand Exchange CWD - Convert Word to DoublewordCWDE - Convert Word to Extended Doubleword (386+) DAA - DecimalAdjust for Addition DAS - Decimal Adjust for SubtractionDEC - Decrement DIV - DivideENTER - Make Stack Frame (80188+) ESC - Escape HLT - Halt CPUIDIV - Signed Integer Division IMUL - Signed MultiplyIN - Input Byte or Word From Port INC - IncrementINS - Input String from Port (80188+) INT - InterruptINTO - Interrupt on Overflow INVD - Invalidate Cache (486+)INVLPG - Invalidate Translation Look-Aside Buffer Entry (486+)IRET/IRETD - Interrupt Return Jxx - Jump Instructions TableJCXZ/JECXZ - Jump if Register (E)CX is Zero JMP - Unconditional JumpLAHF - Load Register AH From FlagsLAR - Load Access Rights (286+ protected) LDS - Load Pointer Using DS LEA - Load Effective AddressLEAVE - Restore Stack for Procedure Exit (80188+) LES - Load PointerUsing ESLFS - Load Pointer Using FS (386+)LGDT - Load Global Descriptor Table (286+ privileged) LIDT - LoadInterrupt Descriptor Table (286+ privileged) LGS - Load Pointer Using GS(386+)LLDT - Load Local Descriptor Table (286+ privileged) LMSW - LoadMachine Status Word (286+ privileged) LOCK - Lock BusLODS - Load String (Byte, Word or Double) LOOP - Decrement CX andLoop if CX Not ZeroLOOPE/LOOPZ - Loop While Equal / Loop While ZeroLOOPNZ/LOOPNE - Loop While Not Zero / Loop While Not Equal LSL - Load Segment Limit (286+ protected) LSS - Load Pointer Using SS (386+)LTR - Load Task Register (286+ privileged) MOV - Move Byte or WordMOVS - Move String (Byte or Word) MOVSX - Move with Sign Extend (386+) MOVZX - Move with Zero Extend (386+) MUL - Unsigned MultiplyNEG - Two's Complement NegationNOP - No Operation (90h)NOT - One's Compliment Negation (Logical NOT) OR - Inclusive LogicalOR OUT - Output Data to PortOUTS - Output String to Port (80188+) POP - Pop Word off StackPOPA/POPAD - Pop All Registers onto Stack (80188+) POPF/POPFD - PopFlags off Stack PUSH - Push Word onto StackPUSHA/PUSHAD - Push All Registers onto Stack (80188+) PUSHF/PUSHFD -Push Flags onto Stack RCL - Rotate Through Carry Left RCR - RotateThrough Carry Right REP - Repeat String OperationREPE/REPZ - Repeat Equal / Repeat ZeroREPNE/REPNZ - Repeat Not Equal / Repeat Not Zero RET/RETF - ReturnFrom Procedure ROL - Rotate Left ROR - Rotate RightSAHF - Store AH Register into FLAGSSAL/SHL - Shift Arithmetic Left / Shift Logical Left SAR - ShiftArithmetic RightSBB - Subtract with Borrow/CarrySCAS - Scan String (Byte, Word or Doubleword)SETAE/SETNB - Set if Above or Equal / Set if Not Below (386+)SETB/SETNAE - Set if Below / Set if Not Above or Equal (386+) SETBE/SETNA- Set if Below or Equal / Set if Not Above (386+) SETE/SETZ - Set ifEqual / Set if Zero (386+)SETNE/SETNZ - Set if Not Equal / Set if Not Zero (386+)SETL/SETNGE - Set if Less / Set if Not Greater or Equal (386+)SETGE/SETNL - Set if Greater or Equal / Set if Not Less (386+)SETLE/SETNG - Set if Less or Equal / Set if Not greater or Equal (386+) SETG/SETNLE - Set if Greater / Set if Not Less or Equal (386+) SETS - Set if Signed (386+)SETNS - Set if Not Signed (386+) SETC - Set if Carry (386+)SETNC - Set if Not Carry (386+) SETO - Set if Overflow (386+)SETNO - Set if Not Overflow (386+)SETP/SETPE - Set if Parity / Set if Parity Even (386+) SETNP/SETPO - Set if No Parity / Set if Parity Odd (386+) SGDT - Store GlobalDescriptor Table (286+ privileged) SIDT - Store Interrupt DescriptorTable (286+ privileged) SHL - Shift Logical LeftSHR - Shift Logical RightSHLD/SHRD - Double Precision Shift (386+)SLDT - Store Local Descriptor Table (286+ privileged) SMSW - Store Machine Status Word (286+ privileged) STC - Set CarrySTD - Set Direction FlagSTI - Set Interrupt Flag (Enable Interrupts)STOS - Store String (Byte, Word or Doubleword) STR - Store Task Register (286+ privileged) SUB - SubtractTEST - Test For Bit PatternVERR - Verify Read (286+ protected) VERW - Verify Write (286+ protected) WAIT/FWAIT - Event WaitWBINVD - Write-Back and Invalidate Cache (486+) XCHG - ExchangeXLAT/XLATB - Translate XOR - Exclusive OR TEXTIntel 8086 Family ArchitectureGeneral Purpose Registers Segment RegistersAH/AL AX (EAX) Accumulator CS Code Segment BH/BLBX (EBX) Base DS Data Segment CH/CL CX (ECX)Counter SS Stack Segment DH/DL DX (EDX) Data ES Extra Segment (FS)386 and newer (Exx) indicates 386+ 32 bit register (GS) 386 andnewerPointer Registers Stack RegistersSI (ESI) Source Index SP (ESP) Stack Pointer DI(EDI) Destination Index BP (EBP) Base Pointer IPInstruction PointerStatus RegistersFLAGS Status Flags (see FLAGS) Special Registers (386+ only)CR0 Control Register 0 DR0 Debug Register 0 CR2Control Register 2 DR1 Debug Register 1 CR3 ControlRegister 3 DR2 Debug Register 2DR3 Debug Register 3 TR4 Test Register 4 DR6 DebugRegister 6 TR5 Test Register 5 DR7 Debug Register 7TR6 Test Register 6 TR7 Test Register 7Register Default Segment Valid Overrides BPSS DS, ES, CS SI or DI DS ES,SS, CS DI strings ES NoneSI strings DS ES, SS, CS - see CPUDETECTING Instruction TimingInstruction Clock Cycle CalculationSome instructions require additional clock cycles due to a \Instruction Component\ clock cycle listings. This is due to theprefetch queue being purge on a control transfers. Below is thegeneral rule for calculating \88/86 not applicable286 \386 \ (the instruction coding (each byte), plus the dataand the displacement are all considered components)8088/8086 Effective Address (EA) CalculationDescription Clock Cycles Displacement 6 Base or Index (BX,BP,SI,DI) 5Displacement+(Base or Index) 9 Base+Index(BP+DI,BX+SI) 7 Base+Index (BP+SI,BX+DI) 8 Base+Index+Displacement (BP+DI,BX+SI) 11Base+Index+Displacement (BP+SI+disp,BX+DI+disp) 12- add 4 cycles for word operands at odd addresses - add 2 cyclesfor segment override- 80188/80186 timings differ from those of the 8088/8086/80286Task State Calculation\ the following:+---------------------------------------+| New Task | +-------+-------+-------+-------+-------+ +---------------+486 TSS|486 TSS|386TSS|386 TSS|286 TSS|感谢您的阅读，祝您生活愉快。
ARM汇编指令集汇编指令集的介绍，包括指令和伪指令。
