继电器接线图

一、概述HHS6R 系列时间继电器（以下简称继电器）属于通电延时型，适用于交流50/60Hz ，工作电压380V 及以下或直流工作电压24V 的控制电路中作延时元件，按预定时间接通或分断电路。

本系列继电器执行Q/ZXL 0081-2007企业标准，符合GB14048.5-2001和JB/T10047-1999有关规定。

二、主要技术参数型 号 HHS6R额定电压 AC380V 、220V 、127V 、110V 、36V 、24V 50Hz ； DC24V动作形式 继电器先动作,再按循环次数循环，循环次数1～15次、无限次共16种可选 继电器先不动作，再按循环次数循环，循环次数1～15次、无限次共16种可选延时范围 1s ～99s ，1min ～99min ，1h ～99h ，0.1s ～9.9s ，0.1min ～9.9min ，0.1h ～9.9h ，10h-990h重复误差 ≤1%触点数量 HHS6R-1:1组延时转换触点 ；HHS6R-2:2组延时转换触点触点容量 AC220V 5A COS φ=1； DC24V 5A机械寿命 1×106电 寿 命 1×105安装方式面板式或35mm 导轨式三、接线图四、外形及安装尺寸图1、外形尺寸2、开孔尺寸：45mm ×45mm 五、使用说明1、拨码开关具有记忆功能,在延时工作期间设置无效,重设置值直到下次延时时才有效，继电器重复启动间隔时间应≥0.5s 。

2、把拨码开关及时段开关设置好，接通电源，此时显示并开始计时，到预置时间，延时触点转换，实现定时控制。

3、复位功能：在任意时刻接通复位端子，继电器恢复到初始状态,数码管显示0000。

4、暂停功能：在计时过程中接通暂停端子，计时停止，且显示此刻的时间，秒闪停止，断开后继续计时。

5、在强电环境且复位与暂停端接导线较长时，请使用屏蔽导线。

6、复位与暂停端子切勿输入电压，以免损坏产品。

如何看懂继电器原理图和接线图
阅读继电器—接触器掌握原理图时，要把握以下几点：
A、电气原理图主要分主电路和掌握电路两部分。

电动机的通路为主电路，接触器吸引线圈的通路为掌握电路。

此外还有信号电路、照明电路等。

B、原理图中，各电器元件不画实际的形状图，而采纳国家规定的统一标准，文字符号也要符合国家规定。

C、在电气原理图中，同一电器的不同部件经常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和帮助触头则画在掌握电路中，但它们都用KM表示。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区分，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。

对接触器和各种继电器，常态是指未通电时的状态；对按钮、行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是帮助电路，各电气元件一般按动作挨次从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。

无直接联系的交叉导线连接点不画黑圆点。

1。

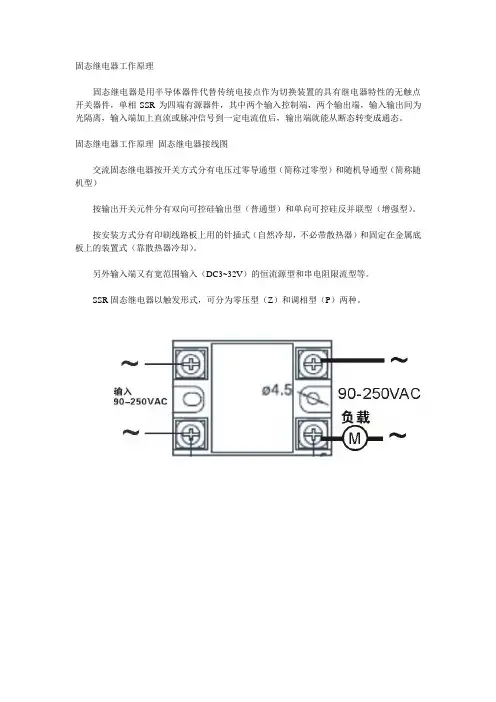

固态继电器工作原理
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器工作原理固态继电器接线图
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）
按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）。

按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）。

另外输入端又有宽范围输入（DC3~32V）的恒流源型和串电阻限流型等。

SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。

固态继电器工作原理固态继电器接线图
在输入端施加合适的控制信号IN时，P型SSR立即导通。

当IN撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。

Z型SSR内部包括过零检测电路，在施加输入信号IN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波干扰小，所以应用广泛。

因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了5~20倍。

由于采用两只大功率单向可控硅反并联，改变了电流分配和导热条件，提高了SSR输出功率。

增强型SSR在大功率应用场合，无论是感性负载还是阻性负载，耐电压、耐电流冲击及产品的可靠性，均超过普通固态继电器。

时间继电器的接线方法及接线图时间继电器的电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

从动作的原理上有电子式、机械式等。

电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。

机械式的样式较多，有利用气囊、弹簧的气囊式.时间继电器的接线方法第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四：负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态接线插头：8针圆插头针脚定义：接线方式1（国内常规）接线方式2（OMRON）针号针定义针号针定义1 继电器B公共端1 外部开关公共端2 电源零线N（AC85-265V）3 继电器B常开触点3 时间复位端子(RESET)/接通有效4 继电器B常闭触点4 计时允许端子(GATE)/断开有效5 继电器A常闭触点5 继电器A常闭触点6 继电器A常开触点6 继电器A常开触点7 电源火线L（AC85-265V）8 继电器A公共端8 继电器A公共端1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭本篇文章来源于《电工之家》[] ；原文链接地址：/article/dgjs/2011/1021/17441.html。
