三相四线漏电保护器开关接线原理图

漏电保护器接线方式漏电保护器接线图：漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。

选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。

漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。

漏电保护器接线错误方式：1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。

如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。

如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。

2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。

3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。

例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。

4、单相负荷应尽可能均衡分配。

如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。

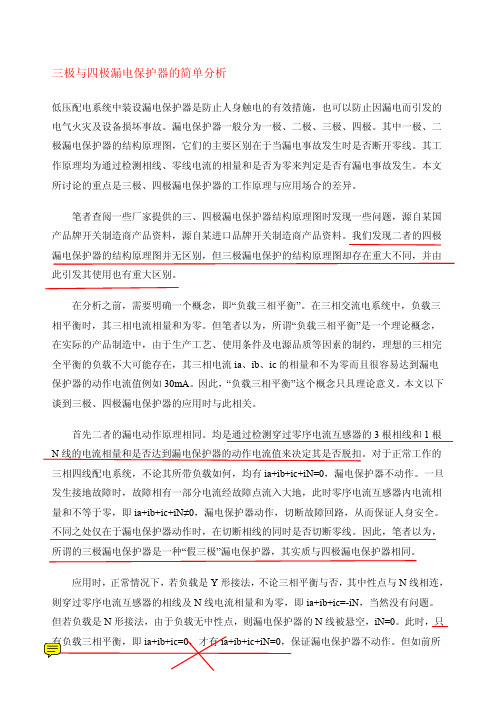

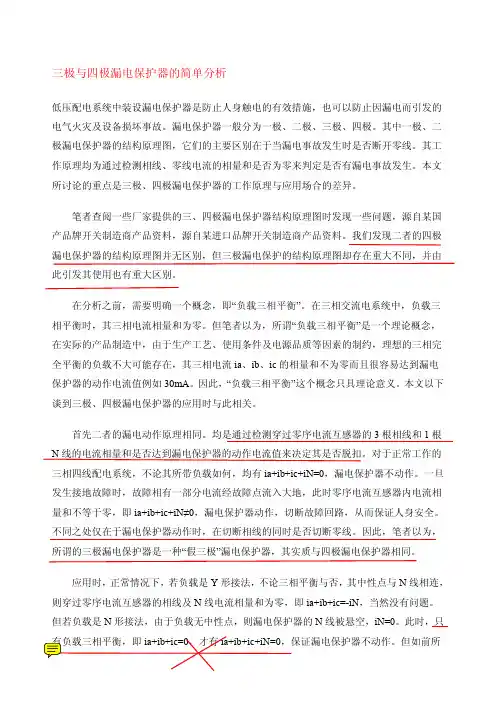

三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。

漏电保护器一般分为一极、二极、三极、四极。

其中一极、二极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。

其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。

本文所讨论的重点是三极、四极漏电保护器的工作原理与应用场合的差异。

笔者查阅一些厂家提供的三、四极漏电保护器结构原理图时发现一些问题，源自某国产品牌开关制造商产品资料，源自某进口品牌开关制造商产品资料。

我们发现二者的四极漏电保护器的结构原理图并无区别，但三极漏电保护的结构原理图却存在重大不同，并由此引发其使用也有重大区别。

在分析之前，需要明确一个概念，即“负载三相平衡”。

在三相交流电系统中，负载三相平衡时，其三相电流相量和为零。

但笔者以为，所谓“负载三相平衡”是一个理论概念，在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约，理想的三相完全平衡的负载不大可能存在，其三相电流ia、ib、ic的相量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。

因此，“负载三相平衡”这个概念只具理论意义。

本文以下谈到三极、四极漏电保护器的应用时与此相关。

首先二者的漏电动作原理相同。

均是通过检测穿过零序电流互感器的3根相线和1根N线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。

对于正常工作的三相四线配电系统，不论其所带负载如何，均有ia+ib+ic+iN=0，漏电保护器不动作。

一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ia+ib+ic+iN≠0，漏电保护器动作，切断故障回路，从而保证人身安全。

不同之处仅在于漏电保护器动作时，在切断相线的同时是否切断零线。

因此，笔者以为，所谓的三极漏电保护器是一种“假三极”漏电保护器，其实质与四极漏电保护器相同。

漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。

它有单相的，也有三相的。

由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。

电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。

脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。

目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。

直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。

间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。

一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。

只具备检测、判断功能，不具备开闭主电路功能。

图1为漏电缆电器的结构示意图。

它分组装式和分装两种。

图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。

触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。

试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。

分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。

同时具备检测、判断、执行功能。

它是漏电继电器和开关的结合体。

（3）漏电保护插座。

将漏电开关和插座组合在一起，使插座具备触电保护功能。

适用于移动电器和家用电器。

二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。

漏电保护器原理及接线图————————————————————————————————作者：————————————————————————————————日期：漏电保护器原理及接线图家装电路虽然有专业的电工师傅安装，不用我们操心，但是稍作了解家庭电路也是有必要的。

就拿漏电保护器的接线图来说，人家拿张电路图给你看，也要大概看得懂些。

对于没有太多专业电路知识的我们来说，确实有点难度，下面就随一起来学习下漏电保护器原理及接线图。

漏电保护器原理漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。

过载保护装置由双金属片构成的热元件EHl、EH2组成。

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护器接线图漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。

TN系统可以划分成三种接线方式即：TN25系统：整个系统的中性线与保护线分开连接。

TN 2C系统：整个系统的中性线与保护线是合一的。

TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。

另外一种正确的漏电保护器接线方式叫TT 系统，指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。

漏电保护原理1、漏电保护器的工作原理(1)漏电保护器在反应触电方面具有高灵敏性和快速性，而且只反应系统的剩余电流。

我们知道，正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定的很小(一般为mA级，最低可整定到6mA)。

在系统发生接地故障(如人员触电、设备绝缘损坏碰壳接地等)，则出现较大剩余电流，漏电保护器能可靠地动作切断电源。

(2)图1为最常用的电流型漏电保护器的基本电气原理图，图中LH为剩余电流继电器，其环状铁芯由高导磁率的坡莫合金或非晶态合金制成，其上绕有二次侧线圈，电源线L1、L2、L3及零线N从LH中穿过，构成其一次侧线圈。

LH的作用是反映漏电电流信号的，故构成整个装置的检测部分；用于测量放大漏电电流信号的，构成装置的比较，控制部分；JC为交流接触器，构成装置的执行部分，其作用是执行动作命令的。

漏电保护装置一般都是由这三部分组成的。

在正常情况下，漏电保护装置所控制的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零，即：Ia+Ib+Ic=0同时各相电流在LH铁芯中产生的磁通向量和也等于零，即：Φa+Φb+Φc=0这样在LH的二次回路中就没有感应电势输出，漏电装置不动作。

当电路中发生触电或漏电故障，回路中有漏电电流流过，这时穿过LH的三相电流相量和不等于零，其相量和为：Ia+Ib+Ic=IΔ其中IΔ为漏电电流，因而LH中的磁通相量和也不等于零，即Φa+Φb+Φc=ΦΔ这样在LH的二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护装置的预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

2、触电保护器故障分析查找根据安装漏电保护器的实际经验，漏电保护器除了因为人身触电而动作外，更大量的是由于接地漏电而动作，对于接地漏电所构成的动作，必须及时查明故障点，排除故障后才能使漏电保护装置再投入。

漏电保护器动作后，可按图2顺序查找：3、应注意的几个问题(1)在农村或工厂配电室的第一级漏电保护装置的动作电流可选的较大。

三相四线漏电开关原理分析
三相四线漏电开关在安全漏电防范上面用的多，只是三相四线漏电开关的工作原理，三相四线漏电开关的规格以及三相四线漏电开关的用途等诸
多专业知识，在非专业人士看来是很难理解的，所以下面的内容会给大家详
细的介绍这些专业知识。

三相四线漏电开关介绍
三相四线总漏电保护开关多数用于整层楼或者整幢大楼的总电源控制。

用来保护电线路的安全是它的作用，防止被保护部分的电线（多数指火线）
意外地与金属支架是漏电保护部分中重要的，壳架，棚架，墙壁，大地接触
而有可能发生火灾事故，这是种可以自动跳闸的开关，切断电源，防止事故
的发生。

但是要注意，这种漏电开关是不保护人身安全的，因为它的漏电动
作电流在50MA（毫安）以上，而保护人身安全的漏电动作电流是在
30MA（毫安）以下。

三相四线漏电开关工作原理
当电气设备发生漏电时，出现两种异常现象：。

单相三线三相四线三相五线接线图默认分类 2009-06-09 08:45 阅读369 评论0字号：大中小单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。

1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。

2 ）工作零线只用作单相照明负载回路。

3 ）专用保护线PE 不许断线，也不许进入漏电开关。

TN-S 系统定义:三级配电系统总配电箱为一级,分配电箱为二级,末级配电箱为三级定义:三相电的概念我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它的变化规律可用正弦曲线表示。

如果我们取三个线圈,将它们在空间位置上相差点 120度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点 120度角,故产生的电流亦是三相正弦变化,称为三相正弦交流电。

工业用电采用三相电,如三相交流电动机等。

相与相之间的电压是线电压,电压为 380V 。

相与中心线之间称为相电压,电压是 220V 。

什么是电源中性点?中性点是指变压器低压侧的三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般的零线就从此点引出的。

中性点接地后,所有该电网覆盖面的设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。

定义:三相五线制在三相四线制供电系统中 , 把零线的两个作用分开 , 即一根线做工作零线 (N,另外用一根线专做保护零线 (PE,这样的供电结线方式称为三相五线制供电方式 . 三相五线制包括三根相线、一根工作零线、一根保护零线 . 三相五线制的接线方式如下图所示 .为什么不是“ 五相”“ 六相” ?你先要明白“ 相” 在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成 120°交流电。

如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、 N 相都可以!但那在电力拖动中没有实际的应用意义, 只在电子技术中有时用到。

为什么在电力拖动中大都使用三相 (当然有时会用到单相 , 而不是四相、五相呢?因为发电机的三相绕组在空间 120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成 120°的回路又能最大限度的使用电能!三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利。

单相三线三相四线三相五线接线图默认分类 2009-06-09 08:45 阅读369 评论0字号: 大中小单相就就是220V 电压三相就就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就就是工厂电路也可称工程电路,它根据场合需要有3线,4线与5线几种方式:三线----------3根火线(没有零线N与接地线PE)四线----------3根火线+1根零线N (TN-C系统)五线----------3根火线+1根零线N+1根接地线PE (TN-S系统)TN 方式供电系统这种供电系统就是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。

它的特点如下。

1 )一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,就是TT 系统的5、3 倍,实际上就就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。

2 ) TN 系统节省材料、工时,在我国与其她许多国家广泛得到应用,可见比TT 系统优点多。

TN 方式供电系统中,根据其保护零线就是否与工作零线分开而划分为TN-C 与TN-S 等两种。

( 3 ) TN-C 方式供电系统它就是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示( 4 ) TN-S 方式供电系统它就是把工作零线N 与专用保护线PE 严格分开的供电系统,称作TN-S 供电系统, TN-S 供电系统的特点如下。

1 )系统正常运行时,专用保护线上不有电流,只就是工作零线上有不平衡电流。

PE 线对地没有电压,所以电气设备金属外壳接零保护就是接在专用的保护线PE 上,安全可靠。

2 )工作零线只用作单相照明负载回路。

3 )专用保护线PE 不许断线,也不许进入漏电开关。

单相三线三相四线三相五线接线图单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。

1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。

2 ）工作零线只用作单相照明负载回路。

3 ）专用保护线PE 不许断线，也不许进入漏电开关。

4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
