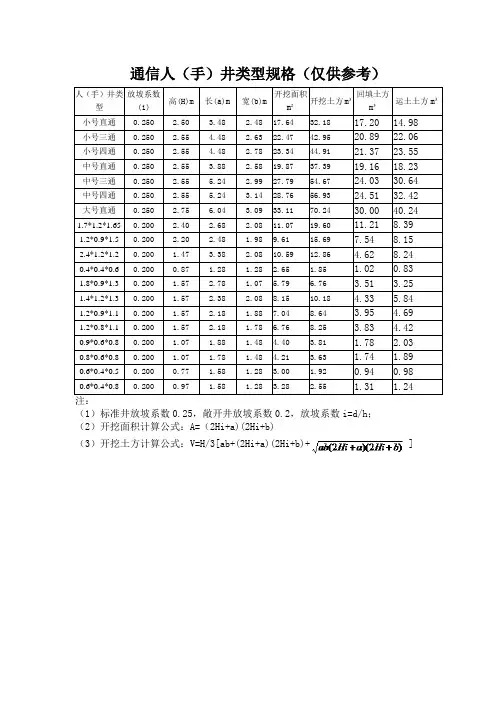

通信人(手)井类型规格参考表(仅供参考)

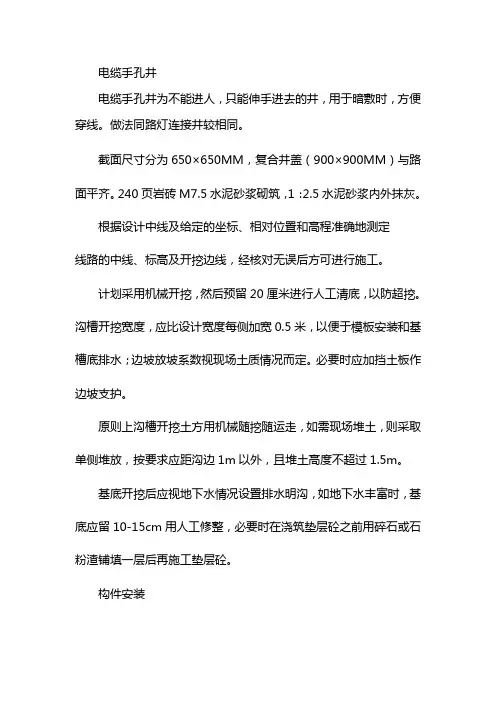

电缆手孔井
电缆手孔井为不能进人，只能伸手进去的井，用于暗敷时，方便穿线。

做法同路灯连接井较相同。

截面尺寸分为650×650MM，复合井盖（900×900MM）与路面平齐。

240页岩砖M7.5水泥砂浆砌筑，1：2.5水泥砂浆内外抹灰。

根据设计中线及给定的坐标、相对位置和高程准确地测定
线路的中线、标高及开挖边线，经核对无误后方可进行施工。

计划采用机械开挖，然后预留20厘米进行人工清底，以防超挖。

沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数视现场土质情况而定。

必要时应加挡土板作边坡支护。

原则上沟槽开挖土方用机械随挖随运走，如需现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。

基底开挖后应视地下水情况设置排水明沟，如地下水丰富时，基底应留10-15cm用人工修整，必要时在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。

构件安装
复合盖板采用人工安装。

安装盖板时，严禁施工操作人员在吊装中的盖板未稳定时用手接住盖板和太靠近吊臂的旋转范围。

沟壁回填:
回填土根据实际情况采用人工或打夯机两种方式进行夯填，夯填的密实度应符合规范要求。

序 号
部位
通信排
Hale Waihona Puke 管道规格管道 根数
管道外 径
d2(mm)
管道长度 L0 m
管道长 度L1 m
管道长 度L2(m)
管道体 积(V3)
路面 结构 (m)
回填砂 挖槽深 厚(m) (m)
1
人行道
PVC-UФ 110 12 0.11 6999.00 6528.60 6647.00 798.16 0.44 0.160 0.730
2
车行道
SC100
12 0.108 1405.00 1233.43 1275.61 154.45 0.72 0.490 0.590
小计
注：1、管道长度L0为图示未扣除电力井径尺寸长度; 2、管道长度L1为扣除电力井外径长度; 3、管道长度L2为扣除电力井内径长度; 4、开挖1为实际量、开挖2为清单计算量，回填、弃运亦同。
回填土 m3
回填土 （清单 量）m3
余土m3
余土（清 单量）m3
1553.81
0.00
182.27
0.00
1736.08
0.00
0.00 4985.11 4289.29
0.00
595.28
509.41
0.00
5580.39 4798.70
0.70 0.47 1682.36 6248.18 4985.11 4289.29 1917.01
0.7 0.2 0.1 246.686 86.34
0.000
0
0.00
0.00
595.28 509.41 241.50
1552.406 673.91
5580.39 4798.70 2158.51

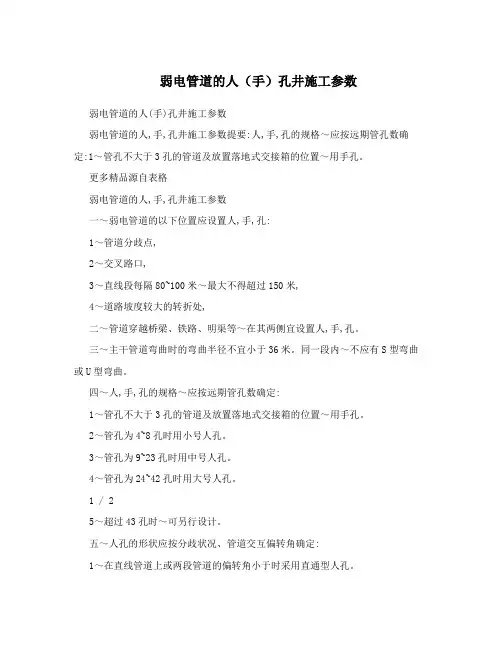

弱电管道的人（手）孔井施工参数弱电管道的人(手)孔井施工参数
弱电管道的人,手,孔井施工参数提要:人,手,孔的规格～应按远期管孔数确定:1～管孔不大于3孔的管道及放置落地式交接箱的位置～用手孔。

更多精品源自表格
弱电管道的人,手,孔井施工参数
一～弱电管道的以下位置应设置人,手,孔:
1～管道分歧点,
2～交叉路口,
3～直线段每隔80~100米～最大不得超过150米,
4～道路坡度较大的转折处,
二～管道穿越桥梁、铁路、明渠等～在其两侧宜设置人,手,孔。

三～主干管道弯曲时的弯曲半径不宜小于36米。

同一段内～不应有S型弯曲或U型弯曲。

四～人,手,孔的规格～应按远期管孔数确定:
1～管孔不大于3孔的管道及放置落地式交接箱的位置～用手孔。

2～管孔为4~8孔时用小号人孔。

3～管孔为9~23孔时用中号人孔。

4～管孔为24~42孔时用大号人孔。

1 / 2
5～超过43孔时～可另行设计。

五～人孔的形状应按分歧状况、管道交互偏转角确定:
1～在直线管道上或两段管道的偏转角小于时采用直通型人孔。

2～两段管道的偏转角在~之间时～采用斜通型人孔。

3～两断管道的偏转角在~90o之间,或管道作T字形分歧处～采用三通型人孔。

4～管道作十字形分歧处～采用四通型人孔
2 / 2。

弱电管道人（手）孔的设置一、弱电管道的以下位置应设置人（手）孔：1.管道分歧点；2.交叉路口；3.直线段每隔80~100米，最大不得超过150米；4.道路坡度较大的转折处；二、管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔。

三、主干管道弯曲时的弯曲半径不宜小于36米。

同一段内，不应有S型弯曲或U型弯曲。

四、人（手）孔的规格，应按远期管孔数确定：1.管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔。

2.管孔为4~8孔时用小号人孔。

3.管孔为9~23孔时用中号人孔。

4.管孔为24~42孔时用大号人孔。

5.超过43孔时，可另行设计。

五、人孔的形状应按分歧状况、管道交互偏转角确定：1.在直线管道上或两段管道的偏转角小于22.5º时采用直通型人孔。

2.两段管道的偏转角在22.5º~67.5º之间时，采用斜通型人孔。

3.两断管道的偏转角在67.5º~90º之间,或管道作T字形分歧处，采用三通型人孔。

4.管道作十字形分歧处，采用四通型人孔。

人孔和手孔的主要区别就只是孔的大小问题，人孔较大，手孔较小。

其他区别：从直观上看，人孔的封口是坚固的圆形井盖，手孔的封口是承重相对较弱的矩形盖板。

从体积上来说，人孔虽然型号很多，一般有标准的尺码和规范，相对体积比较大；手孔的型号要少，体积要小得多，大小深浅根据环境和要求设置。

从功能上讲，人孔是通信主干管线上的中转点和中继点，手孔是通信管线网络上的末梢节点。

从位置上，人孔可以建在城区主干道路，人行道等任何位置，手孔只能建在人行道和绿化带中。

从抽象上讲，人孔是可以派施工人员下到孔内作业的，而手孔施工人员应该可以蹲或趴在井上用手直接施工的。

人孔和手孔的作用：检查和检修设备内部空间，以及安装和拆卸设备内部装置。

人孔（辅助设备）（锅炉，下水道供人出入检修用的)人孔, 检修孔(A hole, usually with a cover, through which a person may enter a sewer, boiler, drain, or similar structure.)下水道出入孔：一种常带有盖的孔道，人可以由此孔进出排道、锅炉、下水管、还有包括电信、有线电视使用的弱电井，大型桥梁检修用的内部通道等。
