下水道检查井的标准规格
一、井口直径
井口直径是指检查井井口的大小。
一般情况下，井口直径可根据井筒连接方式和检查井设置的具
体情况来决定。
一般来说，常见的井口直径有500mm、600mm、700mm、800mm、900mm
等。
二、井底直径
井底直径是指检查井底部管道入口处的直径。
通常，井底直径要比管径小一个级别。
例如，如果管径为800mm，那么井底直径一般为700mm。
三、井壁高度
井壁高度是指从井底到井口的高度。
井壁高度的确定主要考虑因素有排水系统的设置要求和现场地形等。
一般来说，井壁高度不应小于2米，以防止人员掉入。
四、井盖
井盖是检查井的盖子，用于保护井口和防止人员掉入。
井盖的材质和规格应根据使用环境和安全要求来选择。
常见的井盖材质有铸铁、水泥、塑料等，规格则根据井口直径来决定。
以上就是下水道检查井的标准规格，包括井口直径、井底直径、井壁高度和井盖等方面。
在实际应用中，应根据具体情况和设计要求来选择合适的规格和材质。
材料名称规格型号单位PE塑料检查井（直通井）Φ450×500×200个PE塑料检查井（直通井）Φ450×500×300个PE塑料检查井（直通井）Φ450×500×400个PE塑料检查井（直通井）Φ700×800×200个PE塑料检查井（直通井）Φ700×800×300个PE塑料检查井（直通井）Φ700×800×400个PE塑料检查井（直通井）Φ700×800×500个PE塑料检查井（直通井）Φ700×800×345个PE塑料检查井（直通井）Φ700×800×445个PE塑料检查井（直通井）Φ700×800×545个PE塑料检查井（直通井）Φ700×800×645个PE塑料检查井（直通井）Φ100×1000×345个PE塑料检查井（直通井）Φ1000×1000×445个PE塑料检查井（直通井）Φ1000×1000×545个PE塑料检查井（直通井）Φ1000×1000×645个PE塑料检查井（直通井）Φ1000×1000×745个PE塑料检查井（直通井）Φ1000×1000×870个PE塑料检查井（直通井）Φ1200×1500×950个PE塑料检查井（直通井）Φ1200×1500×1050个PE塑料检查井（直通井）Φ1200×1500×1147个PE塑料检查井（直通井）Φ1500×1800×1285个PE塑料检查井（直通井）Φ1500×1800×1390个PE塑料检查井（直通井）Φ1500×1800×1512个。

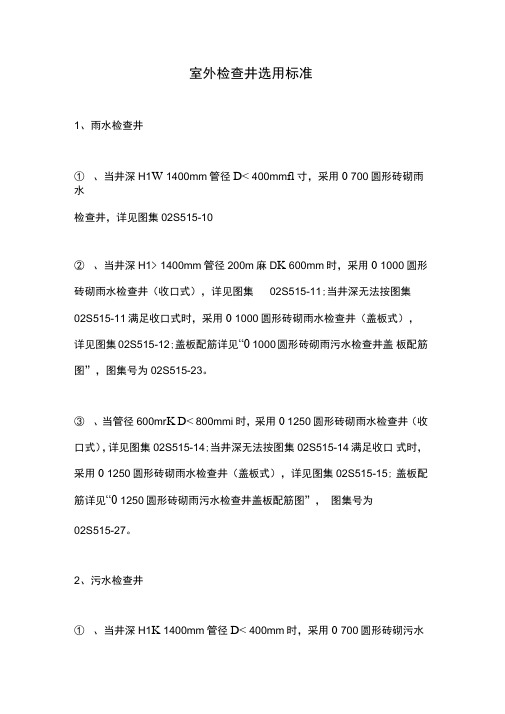

室外检查井选用标准1、雨水检查井①、当井深H1W 1400mm管径D< 400mm fl寸，采用0 700圆形砖砌雨水检查井，详见图集02S515-10②、当井深H1> 1400mm管径200m麻D K 600mm时，采用0 1000圆形砖砌雨水检查井（收口式），详见图集02S515-11;当井深无法按图集02S515-11满足收口式时，采用0 1000圆形砖砌雨水检查井（盖板式），详见图集02S515-12;盖板配筋详见“0 1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-23。
③、当管径600mr K D< 800mmi时，采用0 1250圆形砖砌雨水检查井（收口式），详见图集02S515-14;当井深无法按图集02S515-14满足收口式时，采用0 1250圆形砖砌雨水检查井（盖板式），详见图集02S515-15; 盖板配筋详见“0 1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-27。
2、污水检查井①、当井深H1K 1400mm管径D< 400mm时，采用0 700圆形砖砌污水检查井，详见图集02S515-19。
②、当井深H1> 1400mm管径200m麻D K 600mm时，采用0 1000圆形砖砌污水检查井（收口式），详见图集02S515-20;当井深无法按图集02S515-20满足收口式时，采用0 1000圆形砖砌污水检查井（盖板式），详见图集02S515-21;盖板配筋详见“0 1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-23。
③、当管径600mr K D< 800mmi时，采用0 1250圆形砖砌污水检查井（收口式），详见图集02S515-24;当井深无法按图集02S515-24满足收口式时，采用0 1250圆形砖砌污水检查井（盖板式），详见图集02S515-25; 盖板配筋详见“0 1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-27。
