synopsys ic compiler 介绍、安装、调试和设计流程加入该小组相关分类：petery (组长) 2007/9/23 顶楼举报一、介绍synopsys ic compiler (v2005.linux)是基于Galaxy设计平台开发的产品。
主要的工具有：LEDALEDA是可编程的语法和设计规范检查工具，它能够对全芯片的VHDL和Verilog描述、或者两者混合描述进行检查，加速SoC的设计流程。
LEDA预先将IEEE可综合规范、可仿真规范、可测性规范和设计服用规范集成，提高设计者分析代码的能力VCSVCS是编译型Verilog模拟器，它完全支持OVI标准的Verilog HDL语言、PLI和SDF。
VCS具有目前行业中最高的模拟性能，其出色的内存管理能力足以支持千万门级的ASIC设计，而其模拟精度也完全满足深亚微米ASIC Sign-Off的要求。
VCS结合了节拍式算法和事件驱动算法，具有高性能、大规模和高精度的特点，适用于从行为级、RTL到Sign-Off等各个阶段。
VCS已经将CoverMeter中所有的覆盖率测试功能集成，并提供VeraLite、CycleC等智能验证方法。
VCS和Scirocco也支持混合语言仿真。
VCS和Scirocco都集成了Virsim图形用户界面，它提供了对模拟结果的交互和后处理分析。
SciroccoScirocco是迄今为止性能最好的VHDL模拟器，并且是市场上唯一为SoC验证度身定制的模拟工具。
它与VCS 一样采用了革命性的模拟技术，即在同一个模拟器中把节拍式模拟技术与事件驱动的模拟技术结合起来。
Scirocco的高度优化的VHDL编译器能产生有效减少所需内存，大大加快了验证的速度，并能够在一台工作站上模拟千万门级电路。
这一性能对要进行整个系统验证的设计者来说非常重要。
VeraVera验证系统满足了验证的需要，允许高效、智能、高层次的功能验证。

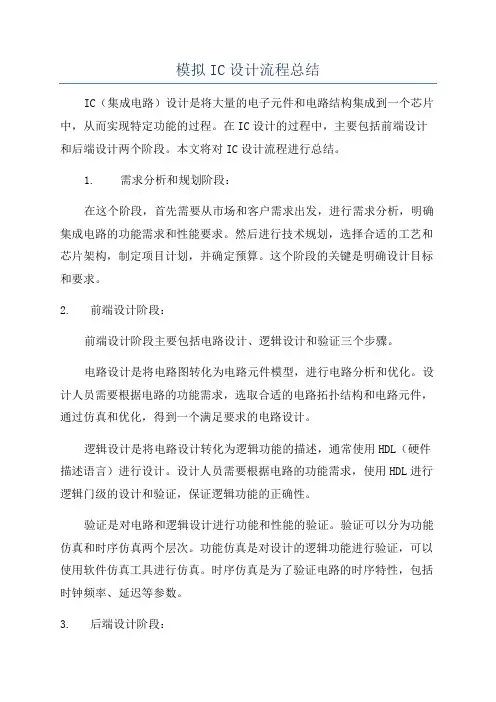

模拟IC设计流程总结IC（集成电路）设计是将大量的电子元件和电路结构集成到一个芯片中，从而实现特定功能的过程。
在IC设计的过程中，主要包括前端设计和后端设计两个阶段。
本文将对IC设计流程进行总结。
1. 需求分析和规划阶段：在这个阶段，首先需要从市场和客户需求出发，进行需求分析，明确集成电路的功能需求和性能要求。
然后进行技术规划，选择合适的工艺和芯片架构，制定项目计划，并确定预算。
这个阶段的关键是明确设计目标和要求。
2. 前端设计阶段：前端设计阶段主要包括电路设计、逻辑设计和验证三个步骤。
电路设计是将电路图转化为电路元件模型，进行电路分析和优化。
设计人员需要根据电路的功能需求，选取合适的电路拓扑结构和电路元件，通过仿真和优化，得到一个满足要求的电路设计。
逻辑设计是将电路设计转化为逻辑功能的描述，通常使用HDL（硬件描述语言）进行设计。
设计人员需要根据电路的功能需求，使用HDL进行逻辑门级的设计和验证，保证逻辑功能的正确性。
验证是对电路和逻辑设计进行功能和性能的验证。
验证可以分为功能仿真和时序仿真两个层次。
功能仿真是对设计的逻辑功能进行验证，可以使用软件仿真工具进行仿真。
时序仿真是为了验证电路的时序特性，包括时钟频率、延迟等参数。
3. 后端设计阶段：后端设计阶段主要包括物理设计和验证两个步骤。
物理设计是将逻辑设计转化为布局设计和布线设计。
布局设计是将电路的逻辑单元进行合理的布置，包括电路的位置、大小和布局。
布线设计是将电路的逻辑单元通过合适的连线进行连接，形成电路结构。
物理设计需要考虑电路的功耗、时序、面积等多个方面的要求。
验证是对物理设计的正确性进行验证。
物理设计可以通过布局、布线规则的检查和仿真，确保物理设计满足电路的功能和性能要求。
4. 芯片制造和测试阶段：芯片制造是将IC设计转化为实际的芯片制造过程。
制造流程包括掩膜制作、衬底制作、外延、掺杂、化学机械抛光、光刻、蚀刻等工艺步骤，最终得到集成电路芯片。

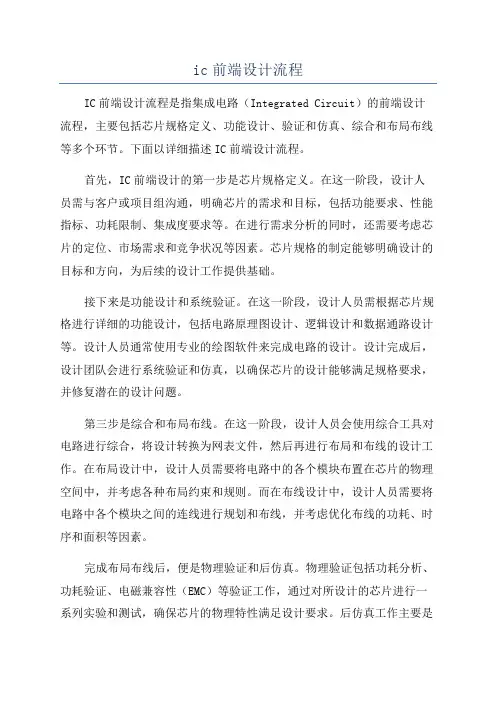

ic前端设计流程IC前端设计流程是指集成电路（Integrated Circuit）的前端设计流程，主要包括芯片规格定义、功能设计、验证和仿真、综合和布局布线等多个环节。
下面以详细描述IC前端设计流程。
首先，IC前端设计的第一步是芯片规格定义。
在这一阶段，设计人员需与客户或项目组沟通，明确芯片的需求和目标，包括功能要求、性能指标、功耗限制、集成度要求等。
在进行需求分析的同时，还需要考虑芯片的定位、市场需求和竞争状况等因素。
芯片规格的制定能够明确设计的目标和方向，为后续的设计工作提供基础。
接下来是功能设计和系统验证。
在这一阶段，设计人员需根据芯片规格进行详细的功能设计，包括电路原理图设计、逻辑设计和数据通路设计等。
设计人员通常使用专业的绘图软件来完成电路的设计。
设计完成后，设计团队会进行系统验证和仿真，以确保芯片的设计能够满足规格要求，并修复潜在的设计问题。
第三步是综合和布局布线。
在这一阶段，设计人员会使用综合工具对电路进行综合，将设计转换为网表文件，然后再进行布局和布线的设计工作。
在布局设计中，设计人员需要将电路中的各个模块布置在芯片的物理空间中，并考虑各种布局约束和规则。
而在布线设计中，设计人员需要将电路中各个模块之间的连线进行规划和布线，并考虑优化布线的功耗、时序和面积等因素。
完成布局布线后，便是物理验证和后仿真。
物理验证包括功耗分析、功耗验证、电磁兼容性（EMC）等验证工作，通过对所设计的芯片进行一系列实验和测试，确保芯片的物理特性满足设计要求。
后仿真工作主要是对布局布线后的电路进行时序和功耗的进一步分析和验证，以确保布局布线没有引入不利的影响。
最后一步是版图设计和加工准备。
在版图设计中，设计人员需要将布局布线的结果转化为实际生产所需的版图文件，包括各个层次的掩膜数据和曝光图等。
在加工准备阶段，设计人员需与芯片制造工厂进行沟通，制定加工流程和制造规范，以确保芯片的生产制造能够满足质量要求。

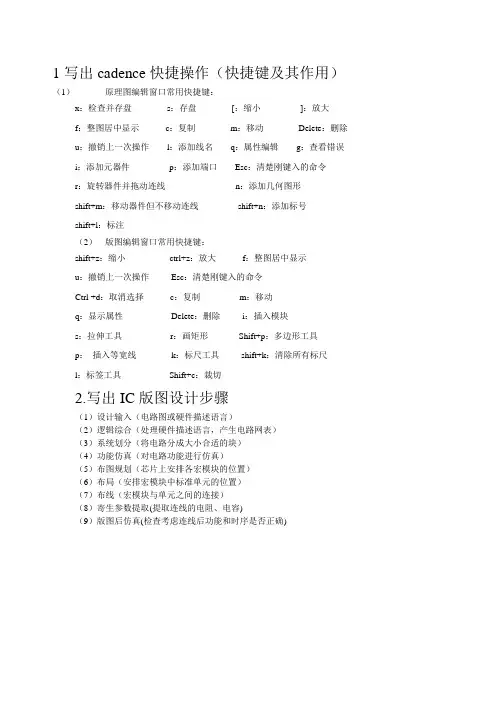

1写出cadence快捷操作（快捷键及其作用）（1）原理图编辑窗口常用快捷键：
x：检查并存盘s：存盘[：缩小]：放大
f：整图居中显示c：复制m：移动Delete：删除u：撤销上一次操作l：添加线名q：属性编辑g：查看错误i：添加元器件p：添加端口Esc：清楚刚键入的命令
r：旋转器件并拖动连线n：添加几何图形
shift+m：移动器件但不移动连线shift+n：添加标号
shift+l：标注
（2）版图编辑窗口常用快捷键：
shift+z：缩小ctrl+z：放大f：整图居中显示
u：撤销上一次操作Esc：清楚刚键入的命令
Ctrl +d：取消选择c：复制m：移动
q：显示属性Delete：删除i：插入模块
s：拉伸工具r：画矩形Shift+p：多边形工具
p：插入等宽线k：标尺工具shift+k：清除所有标尺
l：标签工具Shift+c：裁切
2.写出IC版图设计步骤
（1）设计输入（电路图或硬件描述语言）
（2）逻辑综合（处理硬件描述语言，产生电路网表）
（3）系统划分（将电路分成大小合适的块）
（4）功能仿真（对电路功能进行仿真）
（5）布图规划（芯片上安排各宏模块的位置）
（6）布局（安排宏模块中标准单元的位置）
（7）布线（宏模块与单元之间的连接）
（8）寄生参数提取(提取连线的电阻、电容)
（9）版图后仿真(检查考虑连线后功能和时序是否正确)。

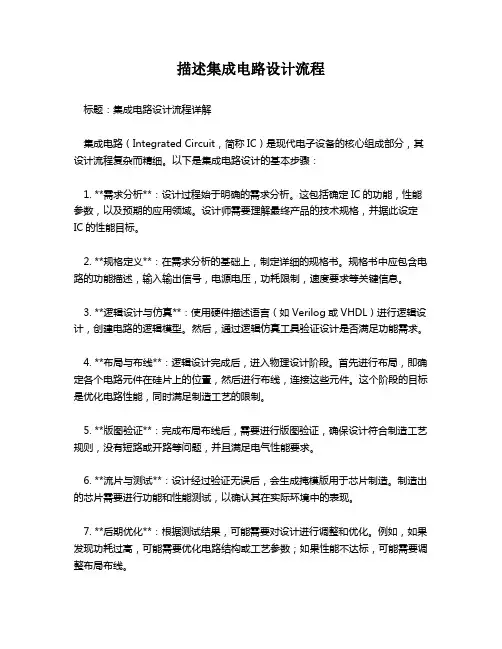

描述集成电路设计流程标题：集成电路设计流程详解集成电路（Integrated Circuit，简称IC）是现代电子设备的核心组成部分，其设计流程复杂而精细。
以下是集成电路设计的基本步骤：1. **需求分析**：设计过程始于明确的需求分析。
这包括确定IC的功能，性能参数，以及预期的应用领域。
设计师需要理解最终产品的技术规格，并据此设定IC的性能目标。
2. **规格定义**：在需求分析的基础上，制定详细的规格书。
规格书中应包含电路的功能描述，输入输出信号，电源电压，功耗限制，速度要求等关键信息。
3. **逻辑设计与仿真**：使用硬件描述语言（如Verilog或VHDL）进行逻辑设计，创建电路的逻辑模型。
然后，通过逻辑仿真工具验证设计是否满足功能需求。
4. **布局与布线**：逻辑设计完成后，进入物理设计阶段。
首先进行布局，即确定各个电路元件在硅片上的位置，然后进行布线，连接这些元件。
这个阶段的目标是优化电路性能，同时满足制造工艺的限制。
5. **版图验证**：完成布局布线后，需要进行版图验证，确保设计符合制造工艺规则，没有短路或开路等问题，并且满足电气性能要求。
6. **流片与测试**：设计经过验证无误后，会生成掩模版用于芯片制造。
制造出的芯片需要进行功能和性能测试，以确认其在实际环境中的表现。
7. **后期优化**：根据测试结果，可能需要对设计进行调整和优化。
例如，如果发现功耗过高，可能需要优化电路结构或工艺参数；如果性能不达标，可能需要调整布局布线。
8. **量产**：当设计完全满足要求后，就可以开始大规模生产了。
在生产过程中，还会定期抽取样品进行测试，以保证产品质量。
以上就是集成电路设计的基本流程，每个步骤都需要精密的计算和严谨的验证，体现了集成电路设计的高度科学性和技术性。
随着科技的进步，集成电路设计也在不断演进，新的设计方法和技术正在不断涌现，以应对更复杂、更高效的芯片需求。
synopsys ic compiler 介绍、安装、调试和设计流程加入该小组相关分类：petery (组长) 2007/9/23 顶楼举报一、介绍synopsys ic compiler (v2005.linux)是基于Galaxy设计平台开发的产品。
主要的工具有：LEDALEDA是可编程的语法和设计规范检查工具，它能够对全芯片的VHDL和Verilog描述、或者两者混合描述进行检查，加速SoC的设计流程。
LEDA预先将IEEE可综合规范、可仿真规范、可测性规范和设计服用规范集成，提高设计者分析代码的能力VCSVCS是编译型Verilog模拟器，它完全支持OVI标准的Verilog HDL语言、PLI和SDF。
VCS具有目前行业中最高的模拟性能，其出色的内存管理能力足以支持千万门级的ASIC设计，而其模拟精度也完全满足深亚微米ASIC Sign-Off 的要求。
VCS结合了节拍式算法和事件驱动算法，具有高性能、大规模和高精度的特点，适用于从行为级、RTL到Sign-Off等各个阶段。
VCS已经将CoverMeter 中所有的覆盖率测试功能集成，并提供VeraLite、CycleC等智能验证方法。
VCS 和Scirocco也支持混合语言仿真。
VCS和Scirocco都集成了Virsim图形用户界面，它提供了对模拟结果的交互和后处理分析。
SciroccoScirocco是迄今为止性能最好的VHDL模拟器，并且是市场上唯一为SoC验证度身定制的模拟工具。
它与VCS一样采用了革命性的模拟技术，即在同一个模拟器中把节拍式模拟技术与事件驱动的模拟技术结合起来。
Scirocco的高度优化的VHDL编译器能产生有效减少所需内存，大大加快了验证的速度，并能够在一台工作站上模拟千万门级电路。
这一性能对要进行整个系统验证的设计者来说非常重要。
VeraVera验证系统满足了验证的需要，允许高效、智能、高层次的功能验证。

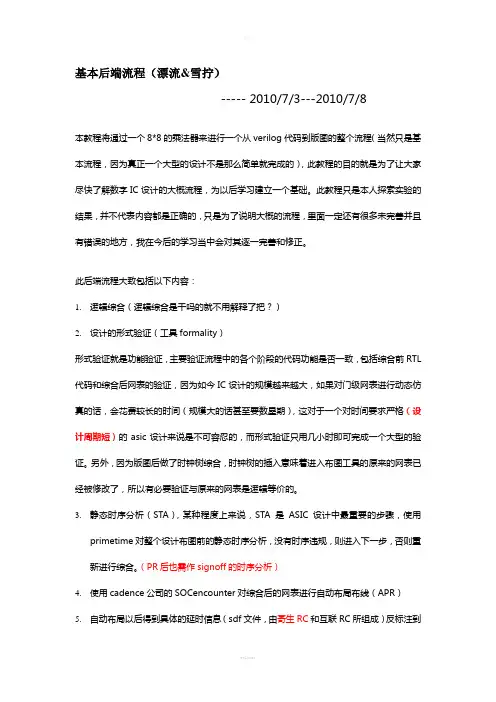

基本后端流程（漂流&雪拧）----- 2010/7/3---2010/7/8本教程将通过一个8*8的乘法器来进行一个从verilog代码到版图的整个流程（当然只是基本流程，因为真正一个大型的设计不是那么简单就完成的），此教程的目的就是为了让大家尽快了解数字IC设计的大概流程，为以后学习建立一个基础。
此教程只是本人探索实验的结果，并不代表内容都是正确的，只是为了说明大概的流程，里面一定还有很多未完善并且有错误的地方，我在今后的学习当中会对其逐一完善和修正。
此后端流程大致包括以下内容：1.逻辑综合（逻辑综合是干吗的就不用解释了把？）2.设计的形式验证（工具formality）形式验证就是功能验证，主要验证流程中的各个阶段的代码功能是否一致，包括综合前RTL 代码和综合后网表的验证，因为如今IC设计的规模越来越大，如果对门级网表进行动态仿真的话，会花费较长的时间（规模大的话甚至要数星期），这对于一个对时间要求严格（设计周期短）的asic设计来说是不可容忍的，而形式验证只用几小时即可完成一个大型的验证。
另外，因为版图后做了时钟树综合，时钟树的插入意味着进入布图工具的原来的网表已经被修改了，所以有必要验证与原来的网表是逻辑等价的。
3.静态时序分析（STA），某种程度上来说，STA是ASIC设计中最重要的步骤，使用primetime对整个设计布图前的静态时序分析，没有时序违规，则进入下一步，否则重新进行综合。
（PR后也需作signoff的时序分析）4.使用cadence公司的SOCencounter对综合后的网表进行自动布局布线（APR）5.自动布局以后得到具体的延时信息（sdf文件，由寄生RC和互联RC所组成）反标注到网表，再做静态时序分析，与综合类似，静态时序分析是一个迭代的过程，它与芯片布局布线的联系非常紧密，这个操作通常是需要执行许多次才能满足时序需求，如果没违规，则进入下一步。
6.APR后的门级功能仿真（如果需要）7.进行DRC和LVS，如果通过，则进入下一步。
IC设计完整流程及工具IC的设计过程可分为两个部分，分别为：前端设计（也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计。
前端设计的主要流程：1、规格制定芯片规格，也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司）提出的设计要求，包括芯片需要达到的具体功能和性能方面的要求。
2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。
3、HDL编码使用硬件描述语言（VHDL，Verilog HDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL（寄存器传输级）代码。
4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格。
看设计是否精确地满足了规格中的所有要求。
规格是设计正确与否的黄金标准，一切违反，不符合规格要求的，就需要重新修改设计和编码。
设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。
仿真验证工具Mentor 公司的Modelsim，Synopsys的VCS，还有Cadence的NC-Verilog均可以对RTL 级的代码进行设计验证，该部分个人一般使用第一个-Modelsim。
该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。
5、逻辑综合――Design Compiler仿真验证通过，进行逻辑综合。
逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist。
综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。
逻辑综合需要基于特定的综合库，不同的库中，门电路基本标准单元（standard cell）的面积，时序参数是不一样的。
所以，选用的综合库不一样，综合出来的电路在时序，面积上是有差异的。
一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的Design Compiler，仿真工具选择上面的三种仿真工具均可。

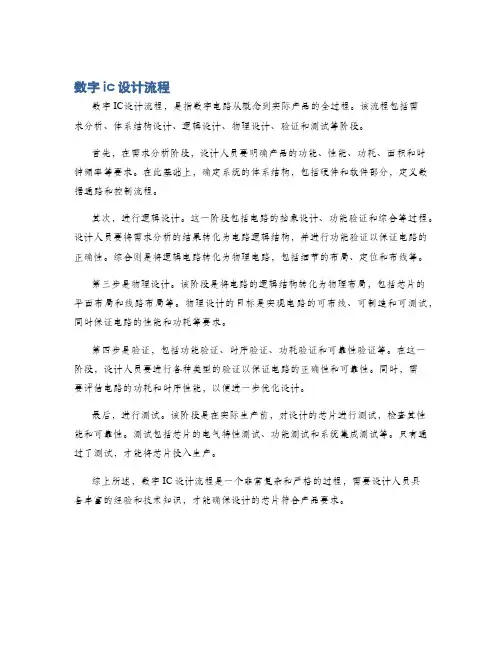

数字ic设计流程
数字IC设计流程，是指数字电路从概念到实际产品的全过程。
该流程包括需
求分析、体系结构设计、逻辑设计、物理设计、验证和测试等阶段。
首先，在需求分析阶段，设计人员要明确产品的功能、性能、功耗、面积和时钟频率等要求。
在此基础上，确定系统的体系结构，包括硬件和软件部分，定义数据通路和控制流程。
其次，进行逻辑设计。
这一阶段包括电路的抽象设计、功能验证和综合等过程。
设计人员要将需求分析的结果转化为电路逻辑结构，并进行功能验证以保证电路的正确性。
综合则是将逻辑电路转化为物理电路，包括细节的布局、定位和布线等。
第三步是物理设计。
该阶段是将电路的逻辑结构转化为物理布局，包括芯片的平面布局和线路布局等。
物理设计的目标是实现电路的可布线、可制造和可测试，同时保证电路的性能和功耗等要求。
第四步是验证，包括功能验证、时序验证、功耗验证和可靠性验证等。
在这一阶段，设计人员要进行各种类型的验证以保证电路的正确性和可靠性。
同时，需
要评估电路的功耗和时序性能，以便进一步优化设计。
最后，进行测试。
该阶段是在实际生产前，对设计的芯片进行测试，检查其性能和可靠性。
测试包括芯片的电气特性测试、功能测试和系统集成测试等。
只有通过了测试，才能将芯片投入生产。
综上所述，数字IC设计流程是一个非常复杂和严格的过程，需要设计人员具
备丰富的经验和技术知识，才能确保设计的芯片符合产品要求。
大体是 1. 首先是使用HDL语言进行电路描述，写出可综合的代码。然后用仿真工具作前仿真， 对理想状况下的功能进行验证。这一步可以使用Vhdl或Verilog作为工作语言，EDA工具 方面就我所知可以用Synopsys的VSS（for Vhdl）、VCS（for Verilog） Cadence的工具也就是著名的Verilog-XL和NC Verilog 2.前仿真通过以后，可以把代码拿去综合，把语言描述转化成电路网表，并进行逻辑和 时序电路的优化。在这一步通过综合器可以引入门延时，关键要看使用了什么工艺的库 这一步的输出文件可以有多种格式，常用的有EDIF格式。 综合工具Synopsys的Design Compiler，Cadence的Ambit 3，综合后的输出文件，可以拿去做layout，将电路fit到可编程的片子里或者布到硅片上 这要看你是做单元库的还是全定制的。 全定制的话，专门有版图工程师帮你画版图，Cadence的工具是layout editor 单元库的话，下面一步就是自动布局布线,auto place & route，简称apr cadence的工具是Silicon Ensembler,Avanti的是Apollo layout出来以后就要进行extract,只知道用Avanti的Star_rcxt,然后做后仿真 如果后仿真不通过的话，只能iteration，就是回过头去改。 4,接下来就是做DRC,ERC,LVS了,如果没有什么问题的话，就tape out GDSII格式的文件 送制版厂做掩膜板，制作完毕上流水线流片，然后就看是不是work了 做DRC,ERC,LVSAvanti的是Hercules,Venus,其它公司的你们补充好了 btw:后仿真之前的输出文件忘记说了，应该是带有完整的延时信息的设计文件如：*.VHO,*.sdf
RTL->SIM->DC->SIM-->PT-->DC---ASTRO--->PT----DRC,LVS--->TAPE OUT 1。PT后一般也要做动态仿真，原因：异步路径PT是做不了的 2。综合后加一个形式验证，验证综合前后网表与RTL的一致性 3。布版完成后一般都会有ECO，目的手工修改小的错误
简述进行ic设计的方法和设计流程Designing an integrated circuit (IC) involves a series of steps and methods that are essential for creating efficient and functional electronic devices. IC design is the process of developing a schematic representation of the electronic circuit, followed by the physical design layout that determines the actual structure of the circuit. The process of IC design requires a combination of technical skills, creativity, and attention to detail to ensure that the final product meets the desired specifications and functions as intended.进行IC设计涉及一系列步骤和方法，这些步骤和方法对于创建高效且功能正常的电子设备至关重要。
IC设计是开发电子电路的原理图表示，随后是确定电路实际结构的物理设计布局的过程。
IC设计的过程需要结合技术技能、创造力和对细节的关注，以确保最终产品符合期望的规格并按预期功能。
One of the initial steps in IC design is defining the specifications and requirements of the circuit. This involves understanding the desired functionality of the circuit, its performance parameters, power consumption, size constraints, and other factors that will influencethe design. The specifications serve as a roadmap for the designprocess, helping to guide decisions and trade-offs throughout the development cycle. By clearly defining the requirements upfront, designers can better focus their efforts and ensure that the final product meets the intended goals.IC设计中的一个最初步骤是定义电路的规格和要求。
数字集成电路设计流程数字集成电路设计流程数字集成电路设计流程1.设计输入电路图或硬件描述语言2.逻辑综合处理硬件描述语言，产生电路网表3.系统划分将电路分成大小合适的块4.功能仿真State Key Lab of ASIC & Systems, Fudan University数字集成电路设计流程5.布图规划芯片上安排各宏模块的位置6.布局安排宏模块中标准单元的位置7.布线宏模块与单元之间的连接8.寄生参数提取提取连线的电阻、电容9.版图后仿真检查考虑连线后功能和时序是否正确State Key Lab of ASIC & Systems, Fudan University数字集成电路设计工具. 主要的EDA vendor–Synopsys ：逻辑综合，仿真器，DFT–Cadence ：版图设计工具，仿真器等–Avanti ：版图设计工具–Mentor ：DFT，物理验证工具–Magma: BlastRTL, Blast FusionState Key Lab of ASIC & Systems, Fudan University选择设计工具的原则.. 只用“ sign- off ”的工具–保证可靠性，兼容性.. 必须针对芯片的特点–不同的芯片需要不同的设计工具.. 了解设计工具的能力–速度、规模等State Key Lab of ASIC & Systems, Fudan University设计工具的选择.. 设计输入–任何文本编辑工具–Ultraedit, vi, 仿真器自带编辑器⋯..RTL 级功能仿真–Modelsim (Mentor),–VCS/VSS ( Synopsys )–NC-Verilog ( Cadence )–Verilog-XL ( Cadence )State Key Lab of ASIC & Systems, Fudan University设计工具的选择.. 逻辑综合–Cadence: Ambit, PKS;–Synopsys: Design Compiler;–Magma: Blast RTL.. 物理综合–Synopsys: Physical CompilerMagma: Blast Fusion State Key Lab of ASIC & Systems, Fudan University 设计工具的选择. 形式验证工具–Formality ( Synopsys )–FormalPro ( Mentor ). Floorplanning / 布局/布线–Synopsys: Apollo, Astro,–Cadence: SoC Encounter, Silicon Ensemble . 参数提取. Cadence: Nautilus DC. Synopsys: Star-RC XT. 时序验证–Cadence: PearlSynopsys: PrimeTimeState Key Lab of ASIC & Systems, Fudan University设计工具的选择. DRC/LVS–Dracula (Cadence)–Calibre (Mentor )–Hercules (Synopsys). 可测试性设计(DFT) 编译器和自动测试模式生成–Synopsys: DFT 编译器,DFT Compiler; 自动测试生成(ATPG) 与故障仿真, Tetra MAX–Mentor: FastScan. 晶体管级功耗模拟–Synopsys: PowerMillState Key Lab of ASIC & Systems, Fudan University中国大陆EDA 工具的使用状况State Key Lab of ASIC & Systems, FudanUniversity集成电路设计流程.. 数字集成电路设计流程.. 模拟集成电路设计流程.. 混合信号集成电路设计流程..SoC 芯片设计流程State Key Lab of ASIC & Systems, Fudan University模拟集成电路设计流程State Key Lab of ASIC & Systems, Fudan UniversitySchematicEntrySimulationLayoutentryRCextractionPostlayoutsimulationStartFinishFull-chipDRC/LVSOnline DRC“ 集成电路导论” 扬之廉State Key Lab of ASIC & Systems, Fudan UniversityState Key Lab of ASIC & Systems, Fudan UniversityState Key Lab of ASIC & Systems, Fudan UniversityState Key Lab of ASIC & Systems, Fudan University设计工具的选择..Circuit:–Cadence Virtuoso Composer (Cadence) ..Simulation–Synopsys: NanoSim, HSPICEyout–Cadence Virtuoso (Cadence)State Key Lab of ASIC & Systems, Fudan University集成电路设计流程.. 数字集成电路设计流程.. 模拟集成电路设计流程.. 混合信号集成电路设计流程..SoC 芯片设计流程State Key Lab of ASIC & Systems, Fudan University混合信号芯片设计流程.. 首先，进行模拟/数字划分.. 然后，分别设计模拟和数字部分.. 最后，将模拟/数字模块协同仿真，并进行版图拼接，验证State Key Lab of ASIC & Systems, Fudan UniversityState Key Lab of ASIC & Systems, Fudan University混合信号芯片设计流程State Key Lab of ASIC & Systems, Fudan University集成电路设计流程.. 数字集成电路设计流程.. 模拟集成电路设计流程.. 混合信号集成电路设计流程.. SoC 芯片设计流程State Key Lab of ASIC & Systems, Fudan UniversitySoC 芯片设计流程.. SOC 以嵌入式系统为核心，集软硬件于一体，并追求产品系统最大包容的集成SoC 芯片设计流程.. 软硬件协同设计State Key Lab of ASIC & Systems, Fudan UniversitySoC 芯片设计流程.. 芯片规划、划分.. 分系统之间的连线最少。
数字ic流程数字IC流程。
数字IC（Integrated Circuit）是一种集成了数百万甚至数十亿个电子器件的微小芯片。
数字IC的设计和制造需要经历一系列复杂的流程，包括设计、验证、制造和测试等环节。
本文将对数字IC的整个流程进行详细介绍，以便读者对数字IC的制造过程有一个清晰的认识。
首先，数字IC的设计是整个流程的第一步。
设计师根据产品需求和技术规格，利用EDA（Electronic Design Automation）工具进行电路设计。
在设计过程中，需要考虑电路的功能、功耗、面积和性能等因素。
设计师还需要进行逻辑综合、布局布线和时序分析等工作，确保电路的正确性和稳定性。
设计完成后，验证是非常重要的一环。
验证包括功能仿真、时序仿真和物理验证等步骤。
功能仿真用于验证电路的逻辑功能是否符合设计要求，时序仿真则用于验证电路的时序特性是否满足要求。
物理验证则是为了确认电路的版图设计是否符合工艺规则和制造要求。
接下来是制造流程。
首先是版图设计，设计师将电路的逻辑设计转换成实际的版图。
版图设计需要考虑工艺规则、金属层布局、掩膜生成等因素。
然后是掩膜制作，通过光刻和蚀刻等工艺步骤，将版图转移到硅片上。
接着是清洗和离子注入等步骤，最终形成了芯片的基本结构。
制造完成后，需要进行测试。
测试包括功能测试、时序测试和可靠性测试等环节。
功能测试用于验证芯片的逻辑功能是否正常，时序测试则用于验证芯片的时序特性是否满足要求。
可靠性测试则是为了验证芯片在不同环境条件下的稳定性和可靠性。
最后是封装和测试。
封装是将芯片封装到塑料封装体中，并焊接引脚，以便与外部电路连接。
封装完成后，需要进行封装测试，验证芯片在封装后的性能和可靠性。
最终，经过严格测试的数字IC 将被交付给客户使用。
总的来说，数字IC的制造流程包括设计、验证、制造和测试等多个环节。
每个环节都需要精密的工艺和严格的测试，以确保最终产品的质量和性能。
希望本文能够帮助读者对数字IC的制造流程有一个清晰的认识，谢谢阅读！。
ic设计流程的先后顺序IC设计流程是指从IC的概念和需求确定到IC设计完成的全过程。
一般而言，IC设计流程包括需求分析、架构设计、逻辑设计、验证、物理设计、电路仿真、布局布线、制造等环节。
下面将详细介绍IC设计流程的先后顺序。
首先，在IC设计流程中，需求分析是第一步。
需求分析主要根据市场需求和用户需求，确定IC的功能、性能和特性等方面的要求。
这个阶段通常包括市场调研、需求收集和竞品分析等工作。
紧接着是架构设计。
架构设计是根据需求分析的结果，设计IC的整体框架和模块划分。
这个阶段主要包括功能划分、接口定义和模块设计等工作。
在架构设计完成后，逻辑设计是接下来的一个重要环节。
逻辑设计主要是将架构设计的结果转化为RTL（Register Transfer Level）描述，即用硬件描述语言描述IC的功能和结构。
逻辑设计包括逻辑综合、时序调整和逻辑优化等工作。
完成逻辑设计后，验证就成为一个重点工作。
验证的目的是验证逻辑设计的正确性和功能性，确保设计满足需求。
验证一般包括仿真验证、功能验证和时序验证等环节，确保IC的响应和输出符合设计要求。
接下来是物理设计。
物理设计主要是将逻辑设计转化为物理实现，即将逻辑元件映射到实际电路，生成网表文件。
物理设计包括分区、布局、布线和时钟树合成等环节，旨在满足性能、功耗和面积等要求。
电路仿真是物理设计的一个重要环节。
电路仿真用电路级描述进行电路电气特性仿真，例如时序、功耗和噪声等。
电路仿真可以帮助验证物理设计的正确性和可靠性，指导进一步的优化和改进。
最后是布局布线。
布局布线主要是将物理设计中得到的电路布局和连接进行细化和优化，生成最终的版图。
布局布线目标是确保信号的准确传输和时钟的均匀分布，以满足性能和功耗要求。
最后一个环节是制造。
制造阶段主要是通过光刻和电镀等工艺将IC设计制作成IC芯片。
制造阶段还包括芯片测试和封装等工作，确保IC芯片的质量和可靠性。
总结起来，IC设计流程的先后顺序可以归纳为需求分析、架构设计、逻辑设计、验证、物理设计、电路仿真、布局布线和制造。
