IC设计流程

ic设计的流程IC设计的流程IC设计是指在集成电路技术的基础上，通过设计和制造过程将电路功能集成到单个芯片上的过程。

在IC设计的流程中，通常包括以下几个步骤。

一、需求分析在IC设计之前，首先需要进行需求分析。

这一步主要是确定设计的目标和要求，包括电路的功能、性能指标、功耗要求等。

通过与客户的沟通和理解，确定设计的方向和重点。

二、电路设计电路设计是IC设计的核心步骤。

在电路设计中，设计师需要根据需求分析的结果，选择合适的电路拓扑结构和器件参数，设计各个功能模块的电路。

在设计过程中，需要考虑电路的稳定性、抗干扰能力、功耗等因素，并进行电路仿真和优化。

三、逻辑设计逻辑设计是电路设计的重要环节。

在逻辑设计中，设计师需要将电路的功能转化为逻辑门电路的形式，确定各个模块之间的逻辑关系。

通过使用逻辑设计工具，设计师可以进行逻辑门电路的综合、优化和布局。

四、物理设计物理设计是将逻辑设计转化为实际的物理结构的过程。

在物理设计中，设计师需要进行布局设计和布线设计。

布局设计是指将逻辑门电路的元件布置在芯片上的过程，布线设计是指将逻辑门之间的连线进行规划和布线的过程。

物理设计的目标是在满足电路功能和性能要求的前提下，尽可能减小芯片的面积和功耗。

五、验证与仿真验证与仿真是确保设计的正确性和可靠性的重要步骤。

在验证与仿真中，设计师需要使用专业的EDA工具对设计进行验证，包括逻辑仿真、时序仿真和功能仿真等。

通过仿真验证，可以检查设计中是否存在逻辑错误、时序冲突等问题，并进行相应的优化和调整。

六、物理制造物理制造是将设计好的电路转化为实际的芯片的过程。

在物理制造中，设计师需要将物理设计导出为制造文件，并与制造厂商进行合作。

制造厂商将根据制造文件进行芯片的制造，包括光刻、薄膜沉积、离子注入等工艺步骤。

制造完成后，芯片将进行测试和封装。

七、测试与封装测试与封装是确保芯片质量和可靠性的重要步骤。

在测试与封装中，芯片将进行功能测试、可靠性测试和温度测试等，以确保芯片的性能和品质。

IC设计流程讲义一、需求分析阶段1.1确定设计目标：分析市场需求、产品定位和竞争对手，制定设计目标和产品规格。

1.2系统设计：进行整体框架设计，确定电路模块、功能和性能要求。

二、电路设计阶段2.1构建电路原理图：根据系统设计要求，进行电路原理图的构建。

2.2元器件选型与电路仿真：选择合适的元器件，使用仿真软件进行设计验证，确保电路的性能和可靠性。

2.3PCB设计：将原理图转化为PCB布局，进行连线、布局和分层，以满足电磁兼容和信号完整性要求。

三、FPGA/PLD编程3.1确定FPGA/PLD器件：根据电路设计需求，选择合适的FPGA/PLD器件。

3.2编写逻辑代码：使用HDL语言编写逻辑代码，根据设计要求进行验证和仿真。

3.3生成配置文件：将逻辑代码转化为配置文件，用于配置FPGA/PLD器件。

四、芯片设计阶段4.1 RTL设计：根据需求进行芯片的Register Transfer Level（RTL）设计，使用HDL语言编写RTL描述文件。

4.2验证与仿真：使用仿真软件验证RTL设计的正确性和性能。

4.3综合：将RTL设计综合为门级电路网表，实现逻辑综合。

4.4时序约束：根据设计要求，给出时序约束条件，确保电路的稳定性和性能。

4.5物理设计：进行逻辑综合优化、块布局、逻辑隔离、稳定布局、布线等物理布局设计。

4.6特殊电路设计：对于特殊电路，如有模电路、高速接口等，进行特殊电路设计和模拟仿真。

4.7时序收敛：进行时序收敛和时序优化，使电路满足时序约束条件。

4.8静态时序分析：针对电路的时序性能进行静态时序分析和优化。

4.9DRC验证：通过设计规则检查（DRC）确保电路满足制造工艺的要求。

4.10LVS验证：使用版图与电路图进行电路验证（LVS）。

4.11产生GDSII文件：生成GDSII文件，用于芯片制造。

五、片上系统设计与集成5.1IP选择与集成：根据需求，选择合适的IP核进行集成和验证。

5.2进行系统级仿真：对整个芯片系统进行仿真验证，包括功能验证、性能验证、稳定性验证等。

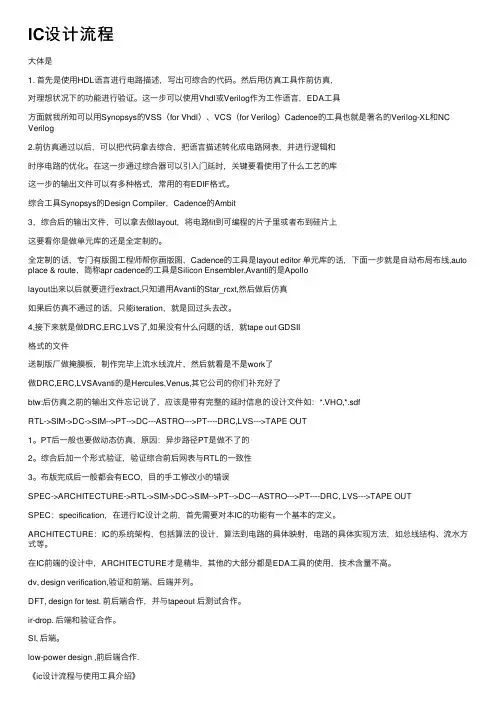

IC设计流程⼤体是1. ⾸先是使⽤HDL语⾔进⾏电路描述，写出可综合的代码。

然后⽤仿真⼯具作前仿真，对理想状况下的功能进⾏验证。

这⼀步可以使⽤Vhdl或Verilog作为⼯作语⾔，EDA⼯具⽅⾯就我所知可以⽤Synopsys的VSS（for Vhdl）、VCS（for Verilog）Cadence的⼯具也就是著名的Verilog-XL和NC Verilog2.前仿真通过以后，可以把代码拿去综合，把语⾔描述转化成电路⽹表，并进⾏逻辑和时序电路的优化。

在这⼀步通过综合器可以引⼊门延时，关键要看使⽤了什么⼯艺的库这⼀步的输出⽂件可以有多种格式，常⽤的有EDIF格式。

综合⼯具Synopsys的Design Compiler，Cadence的Ambit3，综合后的输出⽂件，可以拿去做layout，将电路fit到可编程的⽚⼦⾥或者布到硅⽚上这要看你是做单元库的还是全定制的。

全定制的话，专门有版图⼯程师帮你画版图，Cadence的⼯具是layout editor 单元库的话，下⾯⼀步就是⾃动布局布线,auto place & route，简称apr cadence的⼯具是Silicon Ensembler,Avanti的是Apollolayout出来以后就要进⾏extract,只知道⽤Avanti的Star_rcxt,然后做后仿真如果后仿真不通过的话，只能iteration，就是回过头去改。

4,接下来就是做DRC,ERC,LVS了,如果没有什么问题的话，就tape out GDSII格式的⽂件送制版⼚做掩膜板，制作完毕上流⽔线流⽚，然后就看是不是work了做DRC,ERC,LVSAvanti的是Hercules,Venus,其它公司的你们补充好了btw:后仿真之前的输出⽂件忘记说了，应该是带有完整的延时信息的设计⽂件如：*.VHO,*.sdfRTL->SIM->DC->SIM-->PT-->DC---ASTRO--->PT----DRC,LVS--->TAPE OUT1。

IC设计流程介绍集成电路（Integrated Circuit, IC）设计流程是将电子电路设计转化为实际物理器件的过程。

它涵盖了从需求分析、设计规划、电路设计、布局布线、验证测试等一系列步骤。

本文将详细介绍IC设计流程的各个阶段及其重要性。

需求分析在进行IC设计之前，首先需要进行需求分析。

这一阶段的目标是明确设计的目标和约束条件，包括电路功能、性能指标、功耗、面积、成本等。

通过与客户、市场调研和技术评估，确定设计的需求。

需求分析是整个设计流程的基础，对后续的设计和验证都有重要影响。

需求分析流程1.客户需求收集和分析：与客户进行沟通，了解客户的需求和期望。

2.市场调研：了解市场的需求和竞争情况，为产品定位提供依据。

3.技术评估：评估技术可行性，包括电路、工艺、制程等方面的考虑。

设计规划在需求分析完成后，进行设计规划是非常重要的。

设计规划决定了整个设计流程的方向和目标，包括设计策略、设计流程、工具选择等。

一个好的设计规划可以提高设计效率和质量。

设计规划步骤1.系统级设计：确定整个系统的架构和功能划分，以及各个子系统之间的接口和通信方式。

2.芯片级设计：在系统级设计的基础上，进行芯片级功能划分和接口定义。

3.电路级设计：根据芯片级设计，完成电路的设计，包括电路框图设计、模拟电路设计等。

4.数字电路设计：根据系统需求和电路设计，进行数字电路设计，包括逻辑设计、时序设计等。

电路设计电路设计是IC设计流程中的核心环节，它将整个电路的功能通过逻辑、模拟电路转化为物理电路。

电路设计流程1.逻辑设计：将电路的功能描述为逻辑电路，使用HDL（HardwareDescription Language）进行描述。

2.逻辑综合：将逻辑电路转化为门级电路和电路层次结构，优化电路结构以满足时序、面积等要求。

3.时序设计：根据时序要求，对电路进行时序约束和时序优化，确保电路在时序上正确工作。

4.模拟电路设计：设计和优化模拟电路，包括模拟前端设计、放大器设计等。

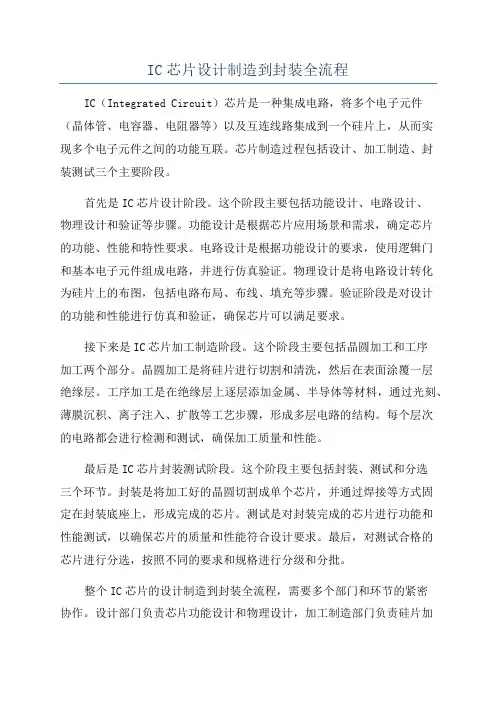

IC芯片设计制造到封装全流程IC（Integrated Circuit）芯片是一种集成电路，将多个电子元件（晶体管、电容器、电阻器等）以及互连线路集成到一个硅片上，从而实现多个电子元件之间的功能互联。

芯片制造过程包括设计、加工制造、封装测试三个主要阶段。

首先是IC芯片设计阶段。

这个阶段主要包括功能设计、电路设计、物理设计和验证等步骤。

功能设计是根据芯片应用场景和需求，确定芯片的功能、性能和特性要求。

电路设计是根据功能设计的要求，使用逻辑门和基本电子元件组成电路，并进行仿真验证。

物理设计是将电路设计转化为硅片上的布图，包括电路布局、布线、填充等步骤。

验证阶段是对设计的功能和性能进行仿真和验证，确保芯片可以满足要求。

接下来是IC芯片加工制造阶段。

这个阶段主要包括晶圆加工和工序加工两个部分。

晶圆加工是将硅片进行切割和清洗，然后在表面涂覆一层绝缘层。

工序加工是在绝缘层上逐层添加金属、半导体等材料，通过光刻、薄膜沉积、离子注入、扩散等工艺步骤，形成多层电路的结构。

每个层次的电路都会进行检测和测试，确保加工质量和性能。

最后是IC芯片封装测试阶段。

这个阶段主要包括封装、测试和分选三个环节。

封装是将加工好的晶圆切割成单个芯片，并通过焊接等方式固定在封装底座上，形成完成的芯片。

测试是对封装完成的芯片进行功能和性能测试，以确保芯片的质量和性能符合设计要求。

最后，对测试合格的芯片进行分选，按照不同的要求和规格进行分级和分批。

整个IC芯片的设计制造到封装全流程，需要多个部门和环节的紧密协作。

设计部门负责芯片功能设计和物理设计，加工制造部门负责硅片加工和工序加工，封装测试部门负责芯片的封装和测试。

在整个流程中，还需要严格的质量控制和管理，确保产品的稳定性和可靠性。

随着科技的不断发展，IC芯片的设计与制造流程也在不断演进和改进。

更高集成度、更小尺寸、更高性能的芯片正在不断涌现，为各行各业的发展提供了强大的技术支持。

IC设计流程IC设计流程是指将集成电路的功能目标转化为结构目标、物理目标，然后进行细化和描述，最终实现设计的过程。

整个流程包括从设计规格开始到验证和测试结束的一系列步骤。

以下是完整版IC设计流程。

1.设计规格：根据应用需求和市场要求，确定集成电路的功能、性能、功耗等规格参数。

其中包括电路的输入输出要求、逻辑功能、时钟频率、功耗等。

2.架构设计：根据设计规格，确定电路的整体结构，包括功能模块的划分、通信接口、数据传输路径等。

通过分析复杂度和资源占用情况，确定电路的实现方案。

3. RTL设计：采用硬件描述语言（如Verilog或VHDL），进行寄存器传输级（RTL）设计，即对电路的功能模块进行一级抽象和描述。

包括确定信号的操作和数据流路径、控制逻辑等。

4.验证：对RTL设计进行功能验证和时序验证，以确保设计符合规格要求。

功能验证通过仿真工具进行，时序验证主要通过时序约束和时序仿真判断。

5.合成：将RTL设计转换为逻辑门级的电路描述，包括电路的布局、布线、时钟资源分配等。

实现方式可以是手工合成和自动合成。

6.物理设计：进行布局规划和布线，生成物理级别的网表。

包括将电路各个单元放置在芯片平面上并规划连线路径，最小化连线长度和面积，并考虑信号的延迟和功耗。

7.物理验证：对布局和布线的结果进行物理验证，包括电路的连通性、电子规则检查、功耗、时序等。

通过使用专业的物理验证工具，确保电路布局和布线无误。

8.版图生成：根据物理设计结果生成版图，包括版图的规划、标准单元的放置、连线等。

版图生成时需考虑电路性能、功耗和面积等因素。

9.版图验证：对版图进行验证，包括电路的连通性、电子规则检查、功耗、时序等。

验证通过后，生成版图文件，供后续工艺流程使用。

10.功率分析和时序分析：对设计进行功耗和时序分析，以评估电路的工作性能和功耗情况。

通过仿真和静态分析工具进行分析，确认设计满足需求。

11.生成GDSII文件：将版图文件转换为GDSII文件格式，以供后续的芯片制造流程使用。

IC设计流程及各阶段典型软件IC设计流程是指整个集成电路设计的整体过程，包括需求分析、系统设计、电路设计、物理设计、验证与测试等阶段。

每个阶段都有其典型的软件工具用于支持设计与开发工作。

本文将详细介绍IC设计流程的各个阶段及其典型软件。

1.需求分析阶段需求分析阶段是集成电路设计的起点，主要目的是明确设计目标和规格。

在这个阶段，设计团队与客户进行沟通和讨论，确定设计的功能、性能、功耗、面积等要求。

常用软件工具有：- Microsoft Office：包括Word、Excel、PowerPoint等办公软件，用于编写设计需求文档、文档整理和汇报。

2.系统设计阶段系统设计阶段主要是将需求分析阶段得到的设计目标和规格转化为可实现的电路结构和算法设计。

常用软件工具有：- MATLAB/Simulink：用于算法设计和系统级模拟，包括信号处理、通信系统等。

- SystemVerilog：一种硬件描述语言，用于描述电路结构和行为。

- Xilinx ISE/Vivado：用于FPGA设计，进行电路逻辑设计和Verilog/VHDL代码的仿真和综合。

3.电路设计阶段电路设计阶段是将系统级设计转化为电路级设计。

常用软件工具有：- Cadence Virtuoso：用于模拟和布局设计，包括原理图设计、电路模拟和布局与布线。

- Mentor Graphics Calibre：用于DRC（Design Rule Checking）和LVS（Layout vs. Schematic）设计规则检查和布局与原理图的对比。

4.物理设计阶段物理设计阶段主要是将电路级设计转化为版图设计，并进行布局布线。

常用软件工具有：- Cadence Encounter：用于逻辑综合、布局和布线。

- Cadence Innovus：用于布局布线和时钟树设计。

- Mentor Graphics Calibre：用于DRC和LVS设计规则检查和验证。

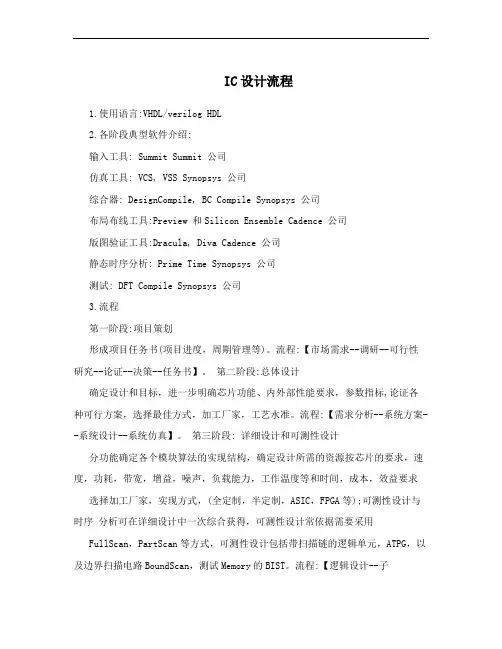

IC设计流程1.使用语言:VHDL/verilog HDL2.各阶段典型软件介绍:输入工具: Summit Summit 公司仿真工具: VCS, VSS Synopsys 公司综合器: DesignCompile, BC Compile Synopsys 公司布局布线工具:Preview 和Silicon Ensemble Cadence 公司版图验证工具:Dracula, Diva Cadence 公司静态时序分析: Prime Time Synopsys 公司测试: DFT Compile Synopsys 公司3.流程第一阶段:项目策划形成项目任务书(项目进度，周期管理等)。

流程:【市场需求--调研--可行性研究--论证--决策--任务书】。

第二阶段:总体设计确定设计和目标，进一步明确芯片功能、内外部性能要求，参数指标,论证各种可行方案，选择最佳方式，加工厂家，工艺水准。

流程:【需求分析--系统方案--系统设计--系统仿真】。

第三阶段: 详细设计和可测性设计分功能确定各个模块算法的实现结构，确定设计所需的资源按芯片的要求，速度，功耗，带宽，增益，噪声，负载能力，工作温度等和时间，成本，效益要求选择加工厂家，实现方式，(全定制，半定制，ASIC，FPGA等);可测性设计与时序分析可在详细设计中一次综合获得，可测性设计常依据需要采用FullScan，PartScan等方式，可测性设计包括带扫描链的逻辑单元，ATPG，以及边界扫描电路BoundScan，测试Memory的BIST。

流程:【逻辑设计--子功能分解--详细时序框图--分块逻辑仿真--电路设计(算法的行为级，RTL级描述)--功能仿真--综合(加时序约束和设计库)--电路网表--网表仿真】。

第四阶段:时序验证与版图设计静态时序分析从整个电路中提取出所有时序路径，然后通过计算信号沿在路径上的延迟传播，找出违背时序约束的错误(主要是SetupTime 和 HoldTime), 与激励无关。

一、复杂繁琐的芯片设计流程芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片(这些会在后面介绍)。

然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。

但是IC 设计中的建筑师究竟是谁呢?本文接下来要针对IC 设计做介绍。

在IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。

因为IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。

然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤?设计流程可以简单分成如下。

设计第一步，订定目标在IC 设计中，最重要的步骤就是规格制定。

这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。

IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。

规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。

接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合IEEE 802.11 等规范，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。

最后则是确立这颗IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。

设计完规格后，接着就是设计芯片的细节了。

这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。

在IC 芯片中，便是使用硬体描述语言(HDL)将电路描写出来。

常使用的 HDL 有Verilog、VHDL 等，藉由程式码便可轻易地将一颗IC 地功能表达出来。

接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。

▲ 32 bits 加法器的Verilog 范例有了电脑，事情都变得容易有了完整规画后，接下来便是画出平面的设计蓝图。

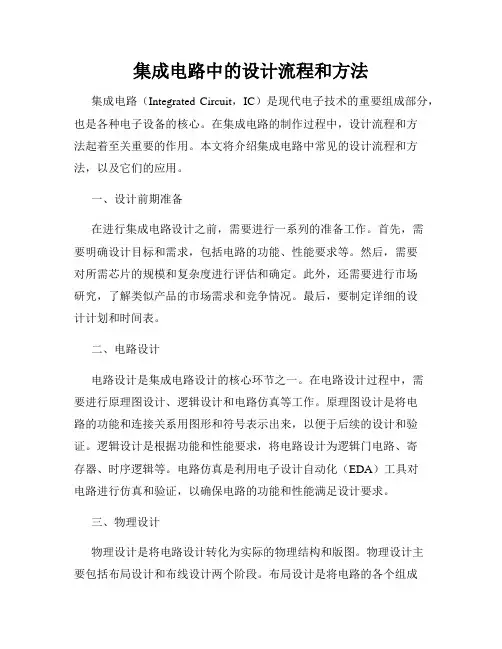

集成电路中的设计流程和方法集成电路（Integrated Circuit，IC）是现代电子技术的重要组成部分，也是各种电子设备的核心。

在集成电路的制作过程中，设计流程和方法起着至关重要的作用。

本文将介绍集成电路中常见的设计流程和方法，以及它们的应用。

一、设计前期准备在进行集成电路设计之前，需要进行一系列的准备工作。

首先，需要明确设计目标和需求，包括电路的功能、性能要求等。

然后，需要对所需芯片的规模和复杂度进行评估和确定。

此外，还需要进行市场研究，了解类似产品的市场需求和竞争情况。

最后，要制定详细的设计计划和时间表。

二、电路设计电路设计是集成电路设计的核心环节之一。

在电路设计过程中，需要进行原理图设计、逻辑设计和电路仿真等工作。

原理图设计是将电路的功能和连接关系用图形和符号表示出来，以便于后续的设计和验证。

逻辑设计是根据功能和性能要求，将电路设计为逻辑门电路、寄存器、时序逻辑等。

电路仿真是利用电子设计自动化（EDA）工具对电路进行仿真和验证，以确保电路的功能和性能满足设计要求。

三、物理设计物理设计是将电路设计转化为实际的物理结构和版图。

物理设计主要包括布局设计和布线设计两个阶段。

布局设计是将电路的各个组成部分进行合理的排列和布局，以保证电路的整体性能和可制造性。

布线设计是根据布局设计的结果，将电路中的导线进行布线，并解决导线间的冲突和干扰问题。

物理设计涉及到的技术包括布局规划、布线规划、时钟分配等。

四、验证和测试在集成电路设计完成后，需要进行验证和测试工作，以验证电路的功能和性能是否满足设计要求。

验证主要包括功能验证和时序验证两个方面。

功能验证是通过编写测试程序，对设计的电路进行功能测试，以确认其能够正常工作。

时序验证是通过时序模拟器和时钟分析工具，对电路的时序性能进行分析和验证。

测试是在电路生产过程中对芯片进行测试和筛选，以确保芯片的质量和可靠性。

五、后期调试和优化在完成验证和测试后，可能还需要进行一些后期的调试和优化工作。

ic设计流程
IC设计（Integrated Circuit Design）是指将电子元器件和电路集成到单个芯片上的过程。

它经历了几个主要的流程，包括前端设计、物理设计和后端设计。

以下是每个流程的详细介绍：
前端设计流程：
前端设计流程是指在编写RTL代码后，将其转换为物理设计中的网表（Netlist）的过程。

这是芯片设计过程中的第一步。

此流程包括各种步骤，如功能验证、RTL设计、综合、时序分析和设计约束。

物理设计流程：
物理设计流程是指将RTL代码（硬件描述语言）转换为芯片的物理结构的过程。

这涉及到的主要任务包括物理验证、布局设计、时钟设计、布线和静态时序分析等。

后端设计流程：
后端设计流程是指在芯片物理结构设计后，进行后续的电路细节设计、验证和优化的过程。

该过程包括各种步骤，如电路模拟、电路提取、电路优化、时序确认和信号完整性验证等。

综上所述，IC设计流程是一个复杂的过程，需要经过多个阶段的设计和验证。

仔细规划和执行这些流程，可以确保芯片能够满足性能和可靠性方面的要求，同时也可以提高设计效率和降低开发成本。

CADENCE全定制IC设计流程CADENCE是一种广泛应用于集成电路（IC）设计的软件工具。

它提供了完整的设计流程和工具，用于设计、验证和制造IC芯片。

在基于CADENCE的全定制IC设计流程中，在IC设计的每个阶段都使用到了CADENCE工具套件，包括电路和物理设计工具、模拟和数字仿真工具、布图工具以及物理验证工具等。

下面是使用CADENCE进行全定制IC设计的一般流程：1.设计需求分析：根据所需的功能和性能需求，进行设计需求分析。

这包括确定电路拓扑结构、电路规范和性能指标等。

2. 电路设计：使用CADENCE中的Schematic设计工具，绘制电路原理图。

根据设计需求，选择合适的电子元件并进行电路布线。

使用CADENCE的仿真工具，验证电路的功能和性能。

3.物理设计：将电路原理图转换为布局图。

使用CADENCE的布局工具，在设计规范的限制下进行器件布局和连线布线。

这包括选择合适的器件大小和排列方式，以优化电路性能和功耗。

4.物理验证：使用CADENCE的物理验证工具，对电路布局进行验证。

这包括电路的电性能分析、功耗分析、时序等效验证以及电磁兼容性分析等。

根据验证结果进行布局优化和改进。

5.交互测试：将设计与其他模块和子系统进行集成测试。

使用CADENCE的模拟工具和数字仿真工具，对整个系统进行功能验证和性能评估。

7.物理制造：通过CADENCE的布局生成工具，生成用于物理制造的设计数据库文件。

这包括物理制造规则检查、填充、光刻掩膜生成等。

8.物理验证：使用CADENCE的物理验证工具，对物理制造的设计进行验证。

这包括工艺模拟、功耗分析、封装和信号完整性分析等。

9.物理制造：将设计数据库文件发送给制造厂商进行实际制造。

这包括掩膜制造、芯片加工、封装和测试等。

10.性能评估：对实际制造的芯片进行性能评估和测试。

使用CADENCE的集成测试工具，进行功能测试、速度测试和功耗测试等。

11.系统集成：将IC芯片集成到目标系统中，并进行系统级测试和验证。

设计流程IC的设计过程可分为两个部分，分别为：前端设计(也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计.前端设计的主要流程:1、规格制定芯片规格,也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司)提出的设计要求,包括芯片需要达到的具体功能和性能方面的要求。

2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。

3、HDL编码使用硬件描述语言（VHDL,Verilog HDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL(寄存器传输级）代码.4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格.看设计是否精确地满足了规格中的所有要求。

规格是设计正确与否的黄金标准,一切违反，不符合规格要求的，就需要重新修改设计和编码.设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。

仿真验证工具Mentor公司的Modelsim，Synopsys的VCS，还有Cadence的NC—Verilog均可以对RTL级的代码进行设计验证,该部分个人一般使用第一个—Modelsim.该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。

5、逻辑综合――Design Compiler仿真验证通过，进行逻辑综合.逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist.综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。

逻辑综合需要基于特定的综合库,不同的库中，门电路基本标准单元（standard cell)的面积，时序参数是不一样的。

所以，选用的综合库不一样,综合出来的电路在时序，面积上是有差异的。

一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的Design Compiler，仿真工具选择上面的三种仿真工具均可。

IC设计完整流程及工具IC的设计过程可分为两个部分，分别为：前端设计（也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计。

前端设计的主要流程：1、规格制定芯片规格，也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司）提出的设计要求，包括芯片需要达到的具体功能和性能方面的要求。

2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。

3、HDL编码使用硬件描述语言（VHDL，Verilog HDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL（寄存器传输级）代码。

4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格。

看设计是否精确地满足了规格中的所有要求。

规格是设计正确与否的黄金标准，一切违反，不符合规格要求的，就需要重新修改设计和编码。

设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。

仿真验证工具Mentor 公司的Modelsim，Synopsys的VCS，还有Cadence的NC-Verilog均可以对RTL 级的代码进行设计验证，该部分个人一般使用第一个-Modelsim。

该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。

5、逻辑综合――Design Compiler仿真验证通过，进行逻辑综合。

逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist。

综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。

逻辑综合需要基于特定的综合库，不同的库中，门电路基本标准单元（standard cell）的面积，时序参数是不一样的。

所以，选用的综合库不一样，综合出来的电路在时序，面积上是有差异的。

一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的Design Compiler，仿真工具选择上面的三种仿真工具均可。

一般的IC设计流程可以分为两大类：全定制和半定制，这里我换一种方式来说明。

1.1 从RTL到GDSⅡ的设计流程：这个可以理解成半定制的设计流程，一般用来设计数字电路。

整个流程如下（左侧为流程，右侧为用到的相应EDA工具）：一个完整的半定制设计流程应该是：RTL代码输入、功能仿真、逻辑综合、形式验证、时序/功耗/噪声分析，布局布线（物理综合）、版图验证。

至于你说的FPGA设计，开发起来更加简单，结合第三方软件（像Modelsim 和Synplify Pro），两大FPGA厂商Altera和Xilinx自带的QuartusⅡ和ISE开发平台完全可以应付与之有关的开发。

整个完整的流程可以分为前端和后端两部分，前端的流程图如下：前端的主要任务是将HDL语言描述的电路进行仿真验证、综合和时序分析，最后转换成基于工艺库的门级网表。

后端的流程图如下，这也就是从netlist到GDSⅡ的设计流程：后端的主要任务是：（1）将netlist实现成版图（自动布局布线APR）（2）证明所实现的版图满足时序要求、符合设计规则（DRC）、layout与netlist一致（LVS）。

（3）提取版图的延时信息（RC Extract），供前端做post－layout 仿真。

1.2从Schematic到GDSⅡ的设计流程：这个可以理解成全定制的设计流程，一般用于设计模拟电路和数模混合电路。

整个流程如下（左侧为流程，右侧为用到的相应EDA工具）：一个完整的全定制设计流程应该是：电路图输入、电路仿真、版图设计、版图验证（DRC和LVS）、寄生参数提取、后仿真、流片。

IC设计流程和设计方法集成电路设计流程. 集成电路设计方法. 数字集成电路设计流程. 模拟集成电路设计流程. 混合信号集成电路设计流程. SoC芯片设计流程State Key Lab of ASIC & Systems, Fudan University集成电路设计流程. 集成电路设计方法. 数字集成电路设计流程. 模拟集成电路设计流程. 混合信号集成电路设计流程. SoC芯片设计流程State Key Lab of ASIC & Systems, Fudan University正向设计与反向设计State Key Lab of ASIC & Systems, Fudan University自顶向下和自底向上设计State Key Lab of ASIC & Systems, Fudan UniversityTop-Down设计–Top-Down流程在EDA工具支持下逐步成为IC主要的设计方法–从确定电路系统的性能指标开始，自系统级、寄存器传输级、逻辑级直到物理级逐级细化并逐级验证其功能和性能State Key Lab of ASIC & Systems, Fudan UniversityTop-Down设计关键技术. 需要开发系统级模型及建立模型库，这些行为模型与实现工艺无关，仅用于系统级和RTL级模拟。

ic设计的流程IC设计的流程IC（集成电路）设计是指将电子器件、电路和系统集成在一个芯片上的过程。

它是现代电子技术领域的重要组成部分，广泛应用于各个领域。

下面将介绍IC设计的主要流程。

1. 需求分析在IC设计之前，首先需要进行需求分析。

这一阶段主要通过与客户沟通、市场调研等方式，明确设计的目标和要求。

例如，确定芯片的功能、性能参数、功耗要求等。

2. 架构设计在需求分析的基础上，进行架构设计。

架构设计是确定整个芯片的功能模块、电路结构和数据流等的过程。

需要考虑到芯片的性能、功耗、面积等方面的平衡，确保设计的可行性和可靠性。

3. 电路设计在架构设计的基础上，进行电路设计。

电路设计是指具体设计每个功能模块的电路结构和电路参数，包括选择合适的器件、电路拓扑和电路参数等。

需要通过模拟和数字电路设计方法，确保电路的性能和稳定性。

4. 物理设计在电路设计完成后，进行物理设计。

物理设计是指将电路布局和布线，生成最终的版图。

它考虑到电路的布局约束、电路的布线规则、电路的面积利用率等因素。

物理设计需要使用专业的EDA软件，如Cadence等。

5. 验证和仿真在物理设计完成后，进行验证和仿真。

验证和仿真是为了验证设计的正确性和性能。

通过使用仿真工具，对设计进行各种电气特性和时序特性的分析和仿真，确保设计的可靠性和稳定性。

6. 制造和封装在验证和仿真通过后，进行制造和封装。

制造是将设计转化为实际的芯片产品的过程，包括光刻、薄膜沉积、离子注入等工艺步骤。

封装是将芯片封装成实际可用的封装体，如QFP、BGA等。

7. 测试和调试在制造和封装完成后，进行测试和调试。

测试是为了验证芯片的性能和功能是否符合设计要求，通过使用测试仪器对芯片进行各种电气特性和功能特性的测试。

调试是在测试过程中发现问题，并进行修复和调整。

8. 量产和市场推广在测试和调试通过后，进行量产和市场推广。

量产是指将芯片进行大规模生产，确保产品的一致性和可靠性。

ic设计流程IC设计流程。

IC设计是集成电路设计的简称，是指设计和制造芯片的过程。

IC设计流程是一个非常复杂的过程，需要经过多个阶段的设计、验证和制造。

本文将介绍IC设计的整体流程，并对每个阶段进行详细的分析和说明。

第一阶段，需求分析。

在IC设计的初期阶段，需要进行需求分析，明确设计的功能和性能指标。

这一阶段需要与客户进行深入的沟通和交流，了解客户的需求和要求，明确设计的目标和方向。

第二阶段，架构设计。

在需求分析的基础上，进行芯片的整体架构设计。

这一阶段需要考虑芯片的功能划分、模块划分、接口设计等，确定芯片的整体结构和功能分布。

第三阶段，逻辑设计。

在芯片的整体架构设计确定后，进行逻辑设计，包括逻辑电路设计、逻辑仿真和逻辑综合。

这一阶段需要进行逻辑电路的设计和验证，确保设计的正确性和稳定性。

第四阶段，物理设计。

在逻辑设计完成后，进行芯片的物理设计，包括布局设计、布线设计和物理验证。

这一阶段需要进行芯片的版图设计和布线，确保芯片的物理结构和布局符合设计要求。

第五阶段，验证与测试。

在芯片的物理设计完成后，进行验证与测试，包括功能验证、时序验证和功耗验证。

这一阶段需要对芯片进行全面的验证和测试，确保芯片的功能和性能符合设计要求。

第六阶段，制造与封装。

在芯片的验证与测试完成后，进行芯片的制造和封装。

这一阶段需要进行芯片的生产制造和封装，确保芯片的质量和可靠性。

总结。

IC设计流程是一个复杂而又严谨的过程，需要经过多个阶段的设计、验证和制造。

每个阶段都需要进行详细的分析和设计，确保芯片的功能和性能符合设计要求。

只有经过严格的流程和严谨的设计，才能设计出高质量的集成电路产品。
