华侨大学《水泵与水泵站》试卷A(闭卷)答案

  • 格式：doc
  • 大小：161.00 KB
  • 文档页数：7

１
华侨大学《水泵与水泵站》试卷A(闭卷)
…………………………………………………………………………………………………
供给水排水工程专业06级 使用，满分100分，考试时间120分钟，考试日期 2008.12.24
班 级 学 号 姓 名
题 号 一 二 三 四 五 六 总 分
得 分

一、填空题(每空2分,共14分)
1. 自灌式水泵装置，如图1所示，吸水管和压水管上的压力表读数分别为
Hd’=5m，Hd=20m，则水泵装置的扬程为 25 m。

Hd
Hd’
图1
4.
２

2. 如图2所示，一个水泵在抽送水，吸水井和高地水池的液面都跟大气相
通，假设吸水井的液高度面保持不变，并假设水泵在理想状态下工作，即水
泵实际扬程等于理论扬程，那么如果现在改成抽送密度比水重的液体，则高
地水池的水面将 不变 （上升，不变或下降）。

图2
3 离心泵的特性曲线是在其理论特性曲线上修正了哪几个方面？ 叶槽中
液流不均匀，泵内部的水头损失 。
4 泵房一般宜设1～2台备用水泵，备用水泵型号宜与工作水泵中的
大泵 一致（大泵、常用泵或者大泵）。
5 叶片泵根据叶轮对液体的作用力的不同可分为 叶片 泵、 容积 泵
和 其它 泵。

二、简答题（每小题8分,共48分）
1. 离心泵叶片采用前弯式还是后弯式？为什么采用这个方式的叶片？
目前离心泵的叶轮几乎一律采用后弯式叶片(β２＝20°-30°左右)。这
种形式叶片的特点是随扬程增大，水泵的流量减小，因此，其相应的流量Q
与轴功率N关系曲线(Q-H曲线)，也将是一条比较平缓上升的曲线，这对电
动机来讲，可以稳定在一个功率变化不大的范围内有效地工作。
2. 图解说明水泵并联并非简单的流量相加。
３

答：
水泵并联工况点求取步骤如下：
(1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
(2)绘制管道系统特性曲线，求出并联工况点；
(3)求每台泵的工况点：通过M点作横轴平行线，交单泵的特性曲线于N点，
此N点即为并联工作时，各单泵的工况点。
由图可知，并联工况点不是管道特性曲线和单泵曲线交点流量的两倍，
也就不是简单的流量相加。
3. 离心泵的基本性能参数包括括 流量、扬程、轴功率、效率、转速、允
许吸上真空高度(Hs)及气蚀余量(Hsv)
4 给出下列水泵型号中各符号的意义：
①10Sh—A19 ② ZLQ1400—70
答：①10Sh—A19： 吸水口直径10in，单级双吸卧式离心泵，比转数10，
该泵已经过一次切削。
② ZLQ1400—70：叶轮直径1400in式轴流泵，设计扬程70m
5. 简述泵站工艺设计步骤
答：(1)确定设计流量和扬程。
(2)初步选泵和电动机或其它原动机，包括水泵的型号，工作泵和备用泵的
台数。
４

(3)设计机组的基础。
(4)计算水泵的吸水管和压水管的直径。
(5)布置机组和管道。
(6)精选水泵和电动机。
(7)选择泵站中的附属设备。
(8)确定泵房建筑高度。
(9)确定泵房的平面尺寸，初步规划泵站总平面。
(10)向有关工种提出设计任务。
(11)审校，会签。
(12)出图。
(13)编制预算。
6. 请说明叶轮相似定律
叶轮相似定律有三个方面：
○1第一相似定律——确定两台在相似工况下运行水泵的流量之间的关系。

mm
nnQ
Q
3

○2第二相似定律——确定两台在相似工况下运行水泵的扬程之间的关系。
2
2
2

mm
nnH

H

○3第三相似定律——确定两台在相似工况下运行水泵的轴功率之间的关系。
3
3
5

mm
nnN

N

五、计算题(8分)
12SH-19A水泵，流量为220L/s时，在泵样本的Q-H曲线中查的得其
允许吸上真空高度为HS=4.5m，泵进口直径为300mm，吸水管从喇叭口到
泵进口的水头损失为1.0m，当地海拔为1000m，水温为40℃，试计算其最
大安装高度（本小题10分）
其中，水温为40℃时，hva=0.75m，当海拔为1000m时，hva=0.2m
答：查表可得，水温为40°C时，hva=0.75m
海拔为1000m时，hv=9.2m
５

H’S=4.5-（10.33-9.2）-（0.75-0.24）=2.86m

sssshgvHH

2

2
1
'


smQv/11.33.0785.022.021

mgv5.0221
mhs1

最大安装高度为：mHss36.115.086.2
六、绘图说明题(每题15分，共30分)
1.已知某变径运行水泵装置的管道系统特性曲线2350030QH和水泵在
转速为mmD3002时的(Q～H)曲线如图。试图解计算：(1).该抽水装
置工况点的1Q与1H值，(2).若保持静扬程不变，流量下降%10时其直径

2
D

应降为多少?

（要求详细写出图解步骤，列出计算表，画出相应的曲线，计算结果不修正）

50
40
30
20
10
01020304050
60

（m）

（L/S）
(Q-H)

H=H +SQ
ST

2

答：
６

解：(1)、根据所给管道系统特性曲线及水泵特性曲线
得交点Ａ（44，36）即ＱＡ=44L/s ＨＡ=36m
(2)、流量下降10%时，功况点移动到B点，
ABQQ1.01
sL/6.39441.01 由图中查得mHB49.35


，则通过B点

的相似功况抛物线方程为222222226310396.049.35Q QQQHQKHBBB

(3)、绘制2QKHB曲线：2QKHB曲线与Q～H曲线的交点为

49.35,6.39B即sLQB/6.39，mHB49.35

则根据车削定律得：

r/min 8613006.396.392222DQQD
QQD
D

B
B
B
B
则

2两台不同型号的水泵在相同水位下并联工作时，运行工况如何求取？请绘
图并详细解释步骤。
答：
(1)绘制两台水泵折引至B点的(Q-H)Ⅱ、(Q-H)Ⅰ 曲线
(2)绘制两台水泵折引至B点的(Q-H)’ Ⅰ＋Ⅱ 曲线
(3)绘制BD段管道系统特性曲线,求并联工况点E
(4)求每台泵的工况点

曲线计算表
流量Ｑ（L/s） 10 20 30 35 39.6 40 50
R曲线的扬程Ｈ（ m ） 2.26 9.05 20.37 27.72 35.49 36.21 56.56
扬程性能曲线的扬程Ｈ
30.35 31.40 33.15 34.29 35.49 35.60 38.75
７

合集下载

水泵及水泵站参考试卷一

水泵及水泵站参考试卷一

水泵及水泵站参考试卷一学年第一学期水泵及水泵站课程考试试卷( )(部分内容)题号一二三四五六总分分值得分得分评卷人一、选择填空(每小题分，共分)1、离心泵叶轮出水方向为( )，轴流泵叶轮出水方向为( )。

、轴向 B、斜向C、径向D、侧向 A2、当水泵转速改变时，其比转数( );水泵的工况点( )是设计工况点。

A、改变 B、不变 C、一定 D、不一定二、填空题(每空分，共分) 得分评卷人1、随着水泵所抽流量的增加，水泵进口真空表读数( )，允许安装高度( )。

2、选泵的主要依据是( );离心泵启动前向泵体内灌水的目的是( )。

3、泵站按其在给排水系统中的作用，分为( )、( )、( )、和( )四种。

《水泵及水泵站》试卷(A) 第 1 页(共 7 页)得分评卷人三、判断题(每小题 1 分，共分)1、在转速变化不大时，水泵相似工况抛物线上各点的效率相等。

( )2、当抽升液体的容重改变时，水泵的扬程也随之改变。

( )3、提高水泵安装高度，可以提高水泵的扬程。

( )四、简答题(共分) 得分评卷人、试述选泵要点。

12、试述允许吸上真空高度的定义。

3、水泵站有哪些辅助设备,《水泵及水泵站》试卷(A) 第 2 页(共 7 页)得分评卷人五、分析题(共分)对于给定的一套离心泵装置，说明下表中外界条件的变化所引起的变化(引起的变化在表中用“?”表示)。

引起的变化外界条件变化水泵流量Q 水泵扬程H 水泵轴功率N增大减小增大减小增大减小水泵转速提高进水池水位上升管道直径增大得分评卷人、图解法求水泵工作点(共分) 六1、如图(a)所示，两台同型号水泵并联工作，AC与BC管对称布置，试求:(1)、并联运行两水泵的总出水量Q; A(2)、并联运行单泵工作点A; 1(3)、单泵单独运行工作点B。

1HH1,2(Q-H)(Q-H)1,2DCQ-ΣhCDQ-ΣhACQ-ΣhQAB图 ,a)图 (b) 《水泵及水泵站》试卷(A) 第 3 页(共 7 页)Q得分评卷人七、计算题(共分)1、有一离心泵抽水装置，水泵进出口直径D=D=250mm，水泵进口真空表读数122H=368mm，出口压力表读数M=2.6kgf/cm，h=1.5m，试求水泵扬程H=?(8分) V2h2、3252、某20Sh-13型水泵，H=35.1m，Q=0.56m/s，H=32m，S=7.7s/m，设设st 运行中发现其工作点偏离高效区，欲采用变速调节。

泵与泵站题库(含答案)可打印版

泵与泵站题库(含答案)可打印版

三、判断题
1 、叶轮是离心泵中的主要转动零件之一。 ( √ ) 2 、一般而言，一台水泵单独工作时的出水量大于其参加并联工作时的出水量。 ( √ ) 3 、比转数相同的水泵，其相对特性曲线相同，特性曲线也相同。 ( × ) 4 、离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。 ( × ) 5 、工程中防止气蚀的根本方法是在使用中，使实际气蚀余量小于必要气蚀余量。 ( × ) 6 、离心泵的理论扬程与液体容量无关。 ( √ ) 7 、离心泵由吸水管端到叶轮叶片背水面近吸水口处，绝对压力和相对压力均逐渐减小至最 低。 ( × ) 8 、在选择串联工作的水泵时，应特别注意各泵的扬程应接近。 ( × ) 9 、离心泵的相似定律是比例律的一种特例。 ( × ) 10 、轴流泵的特点是高扬程、小流量。 ( × )
／ 102 η（ kw ）＝γ QH ／ 75 η（ HP ）式中 Q ： m ３／ s ； H ： mH2O 。
25 、吸水管上不装底阀的水泵常用 __ 真空泵 ___ 和 ___ 水射器 __ 引水方法。
26 、排水泵站按集水池与机器间的组合情况 , 可分为 __ 合建 ___ 式泵站、 __ 分建 ___ 式泵站。
47、 流量叠加原理是指 参与并联工作的各台水泵总出水量等于在相同扬程下，各台水泵出 水量之和 。
48 、给排水工程常用的叶片泵有
IS 系列单级单吸式离心泵、
JD （ J ）系列深井泵、
SH （ SA ）系列单级双吸式离心泵、
轴流泵、
D （ DA ）系列分段多级式离心泵、 等类型（至少答出四种）。
混流泵
22、 电力负荷等级 , 是根据用电设备对供电 _可靠性 的要求决定的 , 它分为 三 级。
23、 交流电动机调速 , 较好的方案是 __ 变极 _ __ 调速和 __ 变频 ___ 调速。
水泵与水泵站课后习题答案

水泵与水泵站课后习题答案

水泵与水泵站课后习题答案水泵与水泵站课后习题答案水泵与水泵站是现代工业生产中不可或缺的设备，它们在各个领域都起着重要的作用。

水泵主要用于将液体从低处抽升到高处，而水泵站则是由多个水泵组成的系统，用于更高效地输送液体。

在学习水泵与水泵站的过程中，我们经常会遇到一些习题，下面是一些常见的水泵与水泵站课后习题及其答案。

1. 水泵的工作原理是什么？水泵的工作原理是利用电动机或其他动力源的动力，将机械能转化为液体的动能，从而使液体具有一定的压力，从低压区域输送到高压区域。

具体而言，水泵通过旋转叶轮，产生离心力，使液体被抽入泵体，然后通过管道输送到需要的地方。

2. 水泵的分类有哪些？水泵可以根据不同的分类标准进行分类。

按照工作原理，水泵可以分为离心泵、容积泵和轴流泵等。

按照用途，水泵可以分为给水泵、排水泵、化工泵等。

按照结构形式，水泵可以分为单级泵和多级泵等。

3. 水泵的效率如何计算？水泵的效率是指泵的输出功率与输入功率之间的比值。

通常情况下，水泵的效率可以通过以下公式计算：效率 = (实际输出功率 / 输入功率) × 100%其中，实际输出功率是指水泵输出的液体功率，输入功率是指水泵所需的电力或其他动力源的功率。

4. 水泵站的作用是什么？水泵站是由多个水泵组成的系统，它的作用是更高效地输送液体。

水泵站可以根据实际需要，通过控制水泵的数量和运行方式，调节液体的流量和压力，以满足不同场合的需求。

5. 水泵站的分类有哪些？水泵站可以根据不同的分类标准进行分类。

按照水泵的数量，水泵站可以分为单泵站和多泵站。

按照水泵的运行方式，水泵站可以分为并联运行和串联运行。

按照水泵的控制方式，水泵站可以分为手动控制和自动控制。

6. 水泵站的运行原理是什么？水泵站的运行原理是通过控制水泵的启停和运行方式，调节液体的流量和压力。

在水泵站中，通常会设置一个主泵和若干备用泵。

当液体需求量较小时，只需启动主泵；当液体需求量增加或主泵出现故障时，备用泵会自动启动，以保证液体的正常供应。

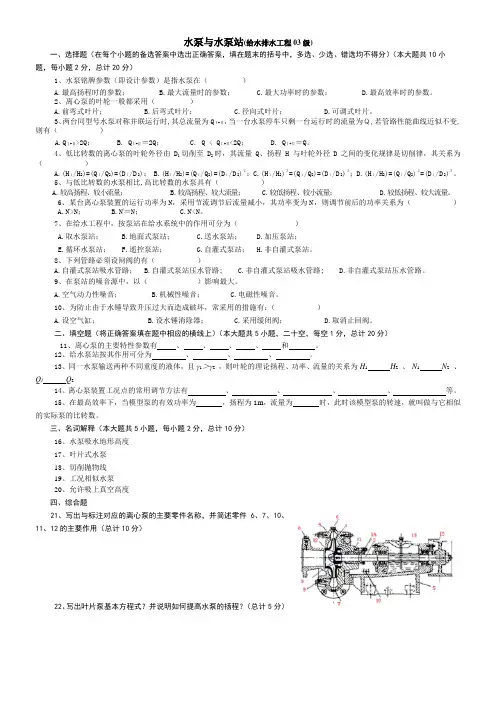

泵与泵站模拟题
