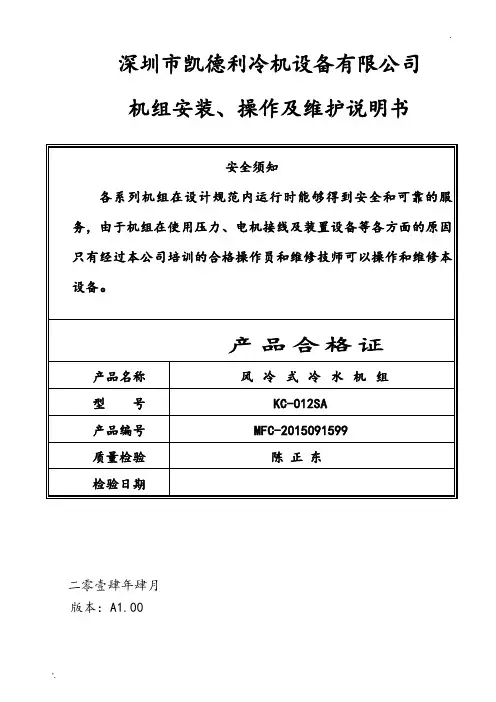

'. 深圳市凯德利冷机设备有限公司
机组安装、操作及维护说明书
二零壹肆年肆月
版本：A1.00
安全须知
各系列机组在设计规范内运行时能够得到安全和可靠的服务，由于机组在使用压力、电机接线及装置设备等各方面的原因只有经过本公司培训的合格操作员和维修技师可以操作和维修本设备。
产品合格证
产品名称 风冷式冷水机组
型 号 KC-012SA
产品编号 MFC-2015091599
质量检验 陈正东
检验日期 .
'. 目 录
一、 机组的适用范围…………………………………………………………………1
二、 规格………………………………………………………………………………1
三、 安装说明…………………………………………………………………………1
四、 操作说明…………………………………………………………………………1
1、 使用操作…………………………………………………………………………………… .. 1
2、 面板操作简介 ………………………………………………………………………………2
3、 用户操作………………………………………………………………………………………2
4、 故障显示及排除………………………………………………………………………………2
五、 故障排除…………………………………………………………………………3
六、 保养………………………………………………………………………………4
七、 注意事项…………………………………………………………………………4
八、 电路图……………………………………………………………………（见附页）
.
'. 风冷式冷水机组操作手册
一﹑机组适用范围
在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。
二﹑规格
機 型 KC-020DA
水冷机操作规程
1、 接通机组电源，温度表显示当前水温（设定水温16。5ºС）。STOP的红色指示灯亮，说明电源正常，机组处于待启动状态。按下启动开关后，P。RUN，绿灯亮，机组即进入工作状态。
2、 机组工作后，当水箱的水温高于设定温度1ºС，而且室外压缩机预热完毕（即黄灯不亮时），压缩机启动，C。RUN绿灯亮。
3、 在冬季，如果室外温度低于5ºС时，黄色加热指示灯亮时，压缩机不工作，但水泵处于工作状态，待加热灯灭后，压缩机开始运行。若黄色加热指示灯长时间不灭（超过30MIN），按强制按钮（FDRCE）启动压缩机。
4、 水箱中装有两个水位控制器，在机组工作时，如室内的蜂鸣器鸣叫，说明水位偏低，应向水箱中补水。补水量由蜂鸣器的鸣叫停止为准。
5、 当工作水箱的水位降低至极低水位时（如系统跑水等情况）水泵将停止工作，这时需及时补水。
6、 需要改变2水温时，按O键，温控表上部显示S，此时按▲▼键，调整温控表下部显示至需要设定水温，按O键确认。温控表返回上部，显示实际水温，下部显示至需要设定水温的工作状态。
7、 循环水室内机组，位置确定后严禁来回推动机组，以免制冷管路损坏。
8、 温控表除温度外的其他技术参数严禁随意改动。
9、 蒸馏水三个月更换一次，室外机的冷凝器三个月用水或高压气体冲洗一次。
10、 如遇紧急停电时，需立即关闭水冷机电源，待来电稳定后再打开水冷机组。
振动磨操作规程
1、 将搅拌均匀的生料试样称30克，放入磨具内，加入12——15滴酒精，盖好磨盘盖子，将磨具放到卡具台面正中，压紧磨盘。
2、 开关在中间位置电源打开，指示灯亮，开关在两边位置电源切断，指示灯不亮。
3、 在时间继电器上设置粉磨时间为90秒。
4、 按绿色启动钮。振动磨运行，经过设定的时间后自动停止。
5、 振动磨磨盘采用碳化钨合金，质脆，操作时注意不能振打、碰撞，以免打碎。
6、 放好样品，固定好磨盘后，一定要关闭好密封盖，打开行程开关，方能启动磨机。
How to OrderThermo-chiller Air-cooled 200 V TypeStandard TypeHRS100/150 Series
100A20HRS
Pipe thread type
NilRc
FG (with Rc-G conversion fitting)
NNPT (with Rc-NPT conversion fitting)Cooling capacity
10010 kW
15015 kWCooling method
AAir-cooled refrigeration
Power supply
203-phase 200 VAC (50 Hz)
3-phase 200 to 230 VAC (60 Hz)Option
NilNone
AWith caster adjuster-foot
BWith earth leakage breaker
B1With earth leakage breaker with handle
K Note)With fluid fill portRoHS
Note) This is a manual fluid fill port that is different from the
automatic fluid fill port. Fluid can be supplied manual-
ly into the tank without removing the side panel.
(Fluid can be supplied manually for models without
option -K if the side panel is removed.)Specifications
ModelHRS100-Al-20-lHRS150-Al-20-l
Cooling methodAir-cooled refrigeration
RefrigerantR410A (HFC)
一、 ........................... 安装要求
二、 ........................... 开机准备
三、 ........................... 操作顺序
四、 ........................... 面板示意图及操作说明
五、 ........................... 修改参数操作说明
六、 ........................... 参数设置表
七、 ........................... 故障代码说明
八、 ........................... 操作注意事项
九、 ........................... 维护与保养
十、故障排除方法 ...............
十一、电器连接示意图 ..........
十二、风冷式冷冻机内部结构示图 十三、水冷式冷冻机内部结构示意图 十四、风冷式冷水机安装示意图 -
十五、水冷式冷水机安装示意图 -
感谢您选用“亨瑞达”冷冻机，为了您能正确高效的使用，请详细阅读说明 目录
1
1
2
.2
….…3
5
6
6
8
9
10
.11
...12 书。注意：温度过低时，防止冷冻介质在设备中结冰损坏冷冻机 。
安装要求:
冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、
雨淋，方便安装维修之场所;
2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。冷水机管路配管,
请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压
超载，影响制冷效果及增加耗电量;
3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，以免造成散热不
良引起高压过载影响制冷效果及增加耗电量。
注：（1）电源负载及接地部分，请依照相关法规施工!
（2）新安装的冷冻机冷冻水管必须包保温层!
