箱型风冷机组使用、安装、维护说明书目录第一章用户须知及使用说明----------------------------------------------------------------------------3 用户须知------------------------------------------------------------------------------------------3使用说明------------------------------------------------------------------------------------------4 第二章机组的安装----------------------------------------------------------------------------------------5 安装位置的选择与安装要点------------------------------------------------------------------5机组开箱检查------------------------------------------------------------------------------------6机组的吊装及固定------------------------------------------------------------------------------6机组的电气安装---------------------------------------------------------------------------------7机组的水系统安装------------------------------------------------------------------------------7 第三章操作调试------------------------------------------------------------------------------------------8 第四章机组的维护与保养------------------------------------------------------------------------------9 第五章常见故障与分析处理--------------------------------------------------------------------------10 第六章技术参数------------------------------------------------------------------------------------------11第一章用户须知及使用说明请确认您在使用本机组之前至少已阅读了本说明书的"用户须知"；"用户须知"提供了非常重要的有关安全及机组使用的要点，请您确保按其正常操作执行。
一、a.故障报警时发出“嘀——嘀——嘀——”连续声。
按键确认时发出“嘀—”单声。
b. 液晶LCD点阵显示器显示4行15列汉字。
c. 功能键“FUN”、查询“ALARM”按功能“FUN”键进行手动除霜和强制开关机。
在主画面时，按“ALARM”键直接查询故障情况，再按下时，可复位故障并退出。
在故障发生时，按任意键消除报警发声。
d. 机组运行LED指示灯组包括运行指示（RUNNING），故障指示（ALARM），低温、除霜、防冻指示（LOWTEMP），制热指示（STANDBY1），制冷指示（STANDBY2），OUTPUT1-OUTPUT12分别为1-8#模块的工作信号指示。
e. 启动“START”、停止键“STOP”系统在任何界面下均可单键启停。
按“START”键，机组即开始按系统设定开机机理运行。
按“STOP”键即按系统设定关机机理运行。
f. 设置、选择键组按“MENU”键逐层返回。
连续按此键可返回至主界面。
“ENTER”键选择确认。
对欲修改设定值，先翻屏至相应界面，再按“ENTER”键进行修改。
对反白部分选中必须按“ENTER”键确认。
g. 游标键按“☐❑”游标键可翻屏。
在设定状态时，此两键可调整数字及反白部分下移，按“♦◆”游标键反白部分逐位移动。
h. RS-485标准串行通讯口与计算机（PC机）通讯的连接口（RJ11），通讯距离可达1200米，计算机需配置485/232转换口。
i. RS-485标准串行通讯口与控制系统I/O 模块通讯的连接口（RJ11），通讯距离可达1200米。
j. RS-232标准串行通讯口与计算机（PC 机）或调制解调器（MODEM ）通讯的连接口，通过MODEM 可进入公众电信交换网，进行远程通讯监控。
注：h 和j 所指通讯口通过机内跳线选择。
k. 电源输入口电压：24V AC ±10％ 功率：５Ｗ二、菜单说明功能选择界面（主菜单）A 、显示系统状态——实时显示机组AI 状态、DO状态、DIN 状态，风机累计运转时间，本机序列号等参数。

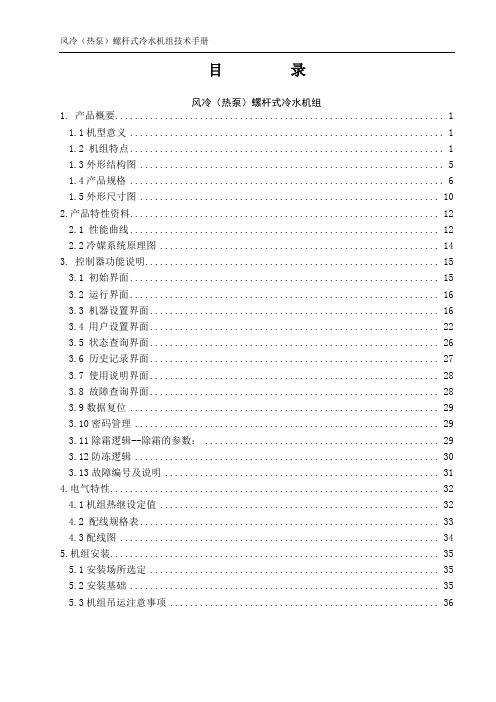

风冷（热泵）螺杆式冷水机组技术手册目录风冷（热泵）螺杆式冷水机组1. 产品概要 (1)1.1机型意义 (1)1.2 机组特点 (1)1.3外形结构图 (5)1.4产品规格 (6)1.5外形尺寸图 (10)2.产品特性资料 (12)2.1 性能曲线 (12)2.2冷媒系统原理图 (14)3. 控制器功能说明 (15)3.1 初始界面 (15)3.2 运行界面 (16)3.3 机器设置界面 (16)3.4 用户设置界面 (22)3.5 状态查询界面 (26)3.6 历史记录界面 (27)3.7 使用说明界面 (28)3.8 故障查询界面 (28)3.9数据复位 (29)3.10密码管理 (29)3.11除霜逻辑--除霜的参数： (29)3.12防冻逻辑 (30)3.13故障编号及说明 (31)4.电气特性 (32)4.1机组热继设定值 (32)4.2 配线规格表 (33)4.3配线图 (34)5.机组安装 (35)5.1安装场所选定 (35)5.2安装基础 (35)5.3机组吊运注意事项 (36)1.产品概要1.1机型意义LS B LG R F 160 T S ALS:冷水机组基本代号B:压缩机型号 B表示半封闭；Q表示全封闭LG:压缩机类型 LG 表示双螺杆；DG表示单螺杆R:表示冷暖型，单冷型则不表示F:表示风冷型，水冷型则不表示160:表示名义制冷量(单位KW)T:表示生产工厂S:表示单压缩机，2表示双压缩机，3表示……A:表示开发序号1.2 机组特点1.2.1压缩机高效率多国专利螺旋转子及加工机群✧新型5：6多国专利非对称转子齿型✧CNC高精度转子研磨机✧CNC自动刀具研磨机✧ZEISS转子三次元量测✧高精度度加工检验设备及严格制程管控超长寿命轴承设计，全方位应用配件✧采用11只轴承及α型轴向推力平衡鼓组合设计，大幅度提升轴承寿命2.5～3.5倍✧马达及压缩机双级液喷保护✧电源及PTC温度保护模块✧油冷却外接回路✧油位及油差保护运用，使用安全无虞高效能✧电机采用高效率硅钢片及特殊设计槽型设计✧配备内、外全向式设计冷却流道✧进出口压降最小化设计四个容量调节电磁阀可满足✧25％-50％-75％-100％四级能量调节✧25％-100％无级能量调节齐全内容积比(Vi)的配制✧螺杆压缩机的进气、压缩和排气过程发生在同一个方向。
风冷式冷水机组操作指导书本指导书旨在向操作人员提供风冷式冷水机组的操作指导和相关注意事项，请在操作前仔细阅读本指导书内容，并严格按照操作步骤进行操作。
机组概述风冷式冷水机组是一种常用的空调设备，用于提供冷水来实现空调系统的制冷功能。
机组的主要部件包括压缩机、冷凝器、蒸发器以及相应的控制系统。
操作步骤1. 确保机组周围环境通风良好，不受阻碍。
2. 先检查机组外部是否有明显异常，如漏水、损坏等情况。
如有异常，请立即联系维修人员处理。
3. 检查机组的电源连接是否牢固，电源是否正常。
确保机组处于断电状态下进行下一步操作。
4. 打开机组控制面板，根据实际需求设置相应的参数，如温度、湿度等。
确保参数设置正确。
5. 打开机组电源，启动机组。
此时应注意机组启动过程是否正常，如压缩机是否正常运转等。
6. 监测机组运行过程中的温度和压力等参数，确保机组正常运行，并根据需要进行相应调整。
7. 在机组运行过程中，定期检查机组的工作状态，并及时处理任何异常情况。
8. 操作结束后，首先关闭机组电源，然后关闭机组控制面板。
注意事项1. 操作人员必须经过专业培训，并具备一定的机械和电气知识。
2. 在操作过程中，应注意自身安全，避免触碰机组的运动部件和高温部件。
3. 在操作机组之前，应熟悉机组的技术规格和操作流程。
4. 操作人员不得私自改变机组参数，如需相应调整，应经过授权人员同意。
5. 发现机组异常情况时，应及时报修，不得私自进行维修。
6. 操作人员离开机组时，应将机组处于关闭状态，并及时清理操作现场。
请严格按照本指导书的内容进行操作，确保机组的正常运行。
如有任何疑问或异常情况，请及时联系维修人员进行处理。
*以上内容仅供参考，请勿引用无法确认的内容。
*。
![开利风冷冷水机组说明书[001]](https://img.taocdn.com/s1/m/3a894ffbd4bbfd0a79563c1ec5da50e2524dd1d9.png)
知识创造未来
开利风冷冷水机组说明书
开利风冷冷水机组是一种常用的空调设备，特点是能够为室内带来凉爽舒适的空气。
该机组的制冷效果出众，操作简单，非常适合各类场所的使用。
在使用过程中，需要注意以下几点：
首先，开利风冷冷水机组需要选用合适的安装位置，它不能受到阳光直射，也不能被暴露在雨水或其他天气恶劣的情况下。
如果放置不当，可能会影响机组的使用寿命。
建议将机组放置在通风良好的地方，以便它能够顺利排放制冷过程中所产生的热量。
其次，机组需要定期维护和清洁。
清洗过程需要注意切断电源并解除连接，用清水或中性清洁剂清洗机组内外表面及换热器表面。
这样可以保证机组的制冷效果、运行效率和放热效率。
建议定期检查水位、压力和温度，并清理管路和换热器以避免堵塞。
第三，使用机组过程中需要关注功率，避免过载。
如果过载，会增加机组的功耗，影响使用效果。
因此，在使用前，需要了解所需功率的大小和要求。
如果不确定，可以向专业技术人员咨询或使用功率计进行测量。
总之，如果正确使用和维护开利风冷冷水机组，不仅可以提供高效的制冷效果，同时也能够保证其长期的运行效率和寿命。
在使用过程中，需要遵循相关规定，正确操作和维护，以确保设备的正常运行和使用寿命。
1 / 1。
风冷式冷水机使用说明书1感谢您购买川本牌风冷式冷水机，请在使用前仔细阅读本说明书！深圳市川本斯特制冷设备有限公司目录一、注意事项 (2)二、机器安装 (3)三、机器的管道连接\工作原理 (4)四、控制器操作明 (6)五、维护与保养 (11)六、电气原理图 (13)3一、注意事项为了保证机组安全运行和保障工作人员的人身安全，操作人员必须熟悉机组的安全管理方面的知识，在使用本机组前，请认真阅读。
●机组操作人员、维修人员必须接受技术培训和安全技术教育，并经测试合格后才允许上岗工作。
●必须建立合理、简明的设备操作规程制度，设备维护保养制度，技术安全规程，岗位责任感和交接班制度，并严格执行。
●在机房或值班室内应张贴醒目的制冷系统操作图。
●机组运行期间，操作人员必须坚守岗位，注意监测机组运行情况，并按时认真记录制冷机组运行数据。
●机房不得随意它用，不允许堆放易燃、易爆物品，不燃烧明火。
●电气参数监测与电气保护(1)配电盘上应设置电网电压监测表，当电网电压过高或过低时，应密切注意电流变化和压缩机、风机电机温升，必要时应立即停机。
(2)所有电气设备（包括客户提供电源）必须按国家用电安全规定进行良好接地。
(3)电线、电控箱不得与易燃、隔热材料直接接触。
(4)不允许用切断方式停机。
●维修a保修时，电源开关上悬挂“正在检修，严禁合闸”指示牌。
b若在保修期外，用户自行打开检查，应用手电筒或低压工作灯照明。
c机组在运转中，切勿打开检修门。
二、机器安装调试安装时注意本设备平稳，四周空气畅通，油气少的场所，室外遮雨棚离机台上方不小于2米的高度。
冷水机设备两侧距离分别不小于1.5米的空间，保证散热风机热量能完全释放到空间，否则容易出现高压报警！注意：安装时环境温度最好在35℃以下，确保机器最大发挥效能。
电源、负载及接地部分请依照相关法规施工。
A、首次运转必须检查下列事项是否正确：1．电源电压及相数是否符合型号规格，请对照铭牌所示，电压220V，50HZ电源相位为R，中性线（零线）N，接地线为E。
目录中文一、操作注意事项(保养及维护) (1)二、安装要求 (1)三、开机准备 (1)四、面板示意图及操作说明 (2)五、修改参数操作说明 (3)六、故障说明 (6)七、故障排除 (7)八、风冷式冷冻机内部结构示图 (8)九、风冷式冷水机安装示意图............................................. . (9)一、操作注意事项(保养及维护)1、冷冻水泵不可在水箱内无水的情况下运转；(水箱内装有水位保护，当水箱无水或水位太低时，发出水位故障报警信号。
)2、电源操作开关请尽量避免连续切换；如长时间不使用本设备时，请关闭设备总电源。
3、冷冻水温度达到设定温度时，压缩机会自动停止运行，此属正常现象；4、控制温度应避免设定在5℃以下（低温冷冻机除外），防止冷冻介质在蒸发器中结冰损坏机组；长期不使用本机，应把冷冻介质排放干净；5、为确保制冷效果，使整机保持良好运转，请定期清洗冷凝器、蒸发器及水过滤器。
6、风冷式冷冻机散热器表面保持清洁干净，通风良好；水冷式冷冻机冷却水清洁干净，冷却塔内不得有杂物及其它障碍物，定期清洗冷却塔，冷却水温及流量符合使用要求。
7、故障报警时，应及时检查，按第七项和第十项所列方法排出故障，或及时通知维修人员处理。
二、安装要求：1、冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所；2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。
冷水机管路配管，请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压超载，影响制冷效果及增加耗电量；3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，进出风口留出足够的空间，利于通风及设备维护，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
注：（1）电源负载及接地部分，请依照相关法规施工！（2）新安装的冷冻机冷冻水管必须包保温层！三、开机准备1、接入电源电压、频率及相数应与铭牌所示相符。

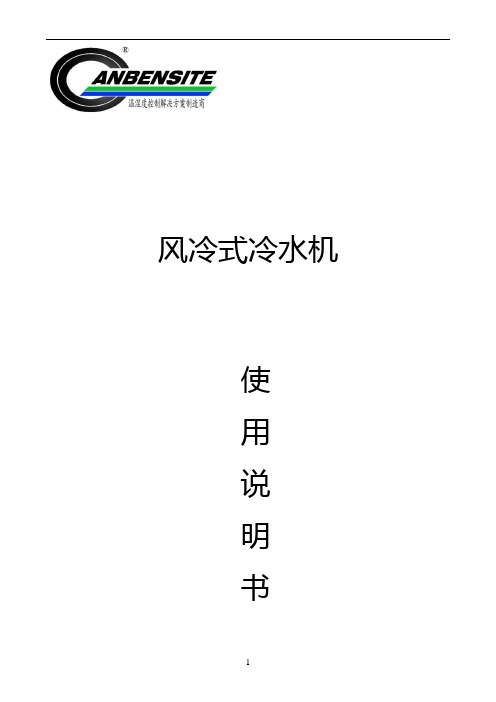

风冷式冷水机
使
用
说
明
书
感谢您购买川井风冷式冷水机，请在使用前仔细阅读本说明书！
深圳市川井机械设备有限公
注意事项
为了保证机组安全运行和保障工作人员的人身安全，操作人员必须熟悉机组的安全管理方面的知识，在使用本机组前，请认真阅读。
1.机组操作人员、维修人员必须接受技术培训和安全技术教育，并经测试合格后才允许
上岗工作。
2.必须建立合理、简明的设备操作规程制度，设备维护保养制度，技术安全规程，岗位
责任感和交接班制度，并严格执行。
3.在机房或值班室内应张贴醒目的制冷系统操作图。
4.机组运行期间，操作人员必须坚守岗位，注意监测机组运行情况，并按时认真记录制
冷机组运行数据。
5.机房不得随意它用，不允许堆放易燃、易爆物品，不燃烧明火。
6.电气参数监测与电气保护
a配电盘上应设置电网电压监测表，当电网电压过高或过低时，应密切注意电流变化和压缩机、风机电机温升，必要时应立即停机。
b所有电气设备（包括客户提供电源）必须按国家用电安全规定进行良好接地。
c电线、电控箱不得与易燃、隔热材料直接接触。
d不允许用切断方式停机。
7.维修
a保修时，电源开关上悬挂“正在检修，严禁合闸”指示牌。
b若在保修期外，用户自行打开检查，应用手电筒或低压工作灯照明。
c机组在运转中，切勿打开检修门。
一、产品特性
工业冷水机是我公司根据各厂家的需要诚意推出的一系列崭新设计的产品其规格有几十种，制冷范围从1315大卡到1892000大卡，冷冻出水温度范围3℃—30℃。
冷水机广泛应用于各种工业生产（塑胶工业、电子工业、电镀工业、食品工业、医药工业、印刷工业）
⏹主机采用欧美日进口名牌压缩机，运行可靠，效率高，噪音低。
⏹意大利进口水泵，压力大，稳定性高，恒久耐用
⏹台湾邦普电脑板控制器，精度高，使用范围广
⏹完善的电气保护系统，具有缺相、相序保护、电流过载保护、高低压保护等确保机组的正常运行。
产品出厂时已调度好，用户只需按使用说明书进才电气线路和冷却水冷冻水管路连接，即可投入使用。
二、机器安装注意事项：
风冷式冷水机安装前请选择地基平稳四周空气畅通，空气无污染，油气少之场所，遮雨棚最好离机台上方一米五以上，如使用时仍发现四周空气闷热，请加装抽排风机，保持空气对流，或将排出热气以排风管将其排出室外，如此不但可使冰水机增长使用年限，并可提高效率，降低成本。
注意：安装时环境温度最好在35℃以下，确保机器最大发挥效能。
电源、负载及接地部分请依照相关法规施工。
A、首次运转必须检查下列事项是否正确：
1．电源电压及相数是否符合型号规格，请对照铭牌所示，注3HP以上冻水机电源是采用三相，电压380-415V，50HZ电源相位分别为R.S.T，中性线（零线）N，接地线为E。
2、补给水入口是否已接通管路，并保持水源不得关
3、先行将冰水箱加满水后方可启动水泵。
4、请留意水泵及风扇马达运转是否逆向，如逆转须将电源位线中任意二相对换，接好后再合上。
5、开启水泵开关，此时请注意冻水出入口球阀必须打开。
6、最后开启压缩机开关，经延时开关压缩机及风扇会自动运行，请查视及调节所需温度。
7、关机时，请依反顺序操作关机。
B）1、冰水泵不可在水箱内无水运转（6HP以上冰水机水箱无水时水泵会自动停止运转，低水位灯会亮起及有警号。
）
2、操作开关请尽量避免连续切换。
3、水温达到设定温度时，风扇马达及压缩机会自动停止运行，此属正常现象。
4、温度开关应避免设定在5℃以下，防止蒸发器结冰
5、为确保制冷效果，保持最佳状态，请每周清洁冷凝器过滤网。
附注一：
当冷凝器散热不良时，压缩机效率低，运转电流增大，当高压升至每24 kgf/cm2,压缩机受高压开关保护跳脱，压缩机停止运转，散热不良高压过载指示灯亮，此时请检视：1）风扇马达是否有运转、风扇叶有否断裂2）散热铝片是否不清洁或油污太厚；3）周围空气是否畅通或过热；4）机台是否是否近墙壁，以上正常后再复位高压开关即可正常运转。
附注二：
冷媒不足处理方法：
1、当水温5℃以上时，低压显示低于2 kgf/cm2时，即表示冷煤不足，一般我们必须先将漏冷
媒的地方，进行补漏或处理，再更换干燥剂，重新真空处理，充灌适当冷媒。
2、当您发现漏冷媒部分浸于水中，请即停止冰水机运行，速将水箱内水排除，尽快通知分司派
员维修，以免压缩机将水吸入系统造成更严重损坏。
附注三：
1、高低压是否正常运行时高压表显示13—20kgf/cm2为最佳，但不得高于24kgf/ cm2，当高压高于24kgf/ cm2，高压开关跳脱，请依注一处理，低压以3.0-5.0 kgf/ cm2为最佳，但不得低于2 kgf/ cm2，低压跳脱请依附注二处理。
2、当压缩机运行时高压和低压两者差压极少或相等时，即表示压缩机本身阀片破损或断裂，请即停止运转并通知公司派人处理。
3、请注意以上状况是当压缩机正常运转时，如没有运转高低高低压平衡仍属正常状况。
附注四：
当压缩机因某种原因发生故障时，此时水泵如继续运行，可能造成水温急速升高，而当水温超过50℃时，机内水管及水泵轴封极可能造成损坏漏水。
三、机器的工作原理图
7.低压控制器/Low pressure switch
6.蒸发器/Evaporator
12.风机/Fan motor
7
3.高压控制器/High pressure switch
4.干燥过滤器/Drying 2.冷凝器/Condenser
1.压缩机/Compressor 5.膨胀阀/Expansin valve
10
9
11
冷冻水流向
8
6
吸气侧
8.水 泵/Pump
9.水箱/Water tank 10.浮球开关/Level sensor 11.球心阀/Ball valve 12
排气侧
1
2
5
冷媒流向
43
气流方向
风冷式冷水机工作原理图
四、按键板示意图
操作说明
4.1、开机画面
控制器上电后，若参数校验成功则系统显示9秒的倒计时，前2秒PV区显示功能码,如H01L,后7秒显示主版本号,如“U100”，SV区显示辅助版本号“B00”和倒计时；
若参数校验失败则PV区显示“Err”，SV区显示“----”，此时按下<<SET>>键，输入密码即可初始化参数，SV区显示初始化结果【god】或【Err】，之后重新上电即可正常运行。
若在倒计时期间没有按<<SET>>键，之后主程序开始工作。
4.2、参数设置
4.2.1、厂家参数设置
在正常开机画面，按下<<SET>>键，设定温度数字闪动，按下<<UP>>、<<DOWN>>来调整温度到所需温度值，按下<<SET>>键设定温度即可保存。
4.3、面板指示灯
4.3.1、按键指示灯
※COMP1※：压机1控制指示灯，灯亮允许启动否则不允许启动，由<<COMP1>>按键控制。
※COMP2※：压机2控制指示灯，灯亮允许启动否则不允许启动，由<<COMP2>>按键控制。
※RESET※：有故障时的指示灯（闪烁显示），无故障时按下<<RESET>>可关闭。
※PUMP※：机组运行指示灯，机组运行时此灯亮，否则灭。
※OFF※：延时停机指示灯，延时停机时闪烁点亮。
※SET※：参数设置指示灯，处于参数设置界面时此灯亮。
4.3.2、面板指示灯
#POWER#：电源指示灯，通电后灯亮。
#RUN#：机组运行指示灯，非待机状态灯亮。
#ERROR#：故障指示灯，有故障时亮。
#COMP1#：压机1运行指示灯。
#COMP2#：压机2运行指示灯。
7。
