冷水机、冷水机组操作说明书

SL780水冷半封螺杆型冷水机组使用说明书一、操作使用说明用户在每次开机时，请严格按照使用说明书规定的步骤依次操作，以确保人、机安全。

第一次开机操作应在制造单位工程师指导下进行。

（一）首次开机程序1、按照要求，接好全部电缆（电线）；2、打开冷凝器出口处的角阀和压缩机吸、排气阀（由调试工程师完成）；3、将压缩机润滑油预热8小时以上；4、开启末端设备并检查其运转是否正常；5、开启冷冻、冷却水泵及冷却塔风机，确认运转方向，检查水系统是否正常；6、检查膨胀水箱的水源，打开冷冻水管路的排气阀，排尽管道内空气；7、检查高、低压力值、压缩机润滑油位、压力继电器高、低压设定值是否正常（注：高压设定值为1.8MPa，低压设定值为0.35±0.1MPa，用户不得擅自更改）。

8、检查压缩机的运转方向是否正确。

9、在主回路空气开关断开的情况下进行试运转，检查动作顺序是否正常。

以上各项工作完成后，即可接通主电源并开启空调主机，待水温达到要求后，就可启动末端设备进入正常制冷运行。

（二）机组运行1、机组日常停机，按控制显示器“关机”（或OFF）键一次；2、停止辅助设备的运转，机组总电源开关及电控箱内单极空气开关必须保持闭合通电，以确保压缩机油加热器正常工作。

（三）电气操作（DELTA控制器）1、电气资料阅读在正式使用本产品之前，请仔细阅读有关的随机电气资料，以下为各电气元件的符号说明：QF：自动空气断路器（空气开关）KM：交流接触器KA：中间继电器SP：压力继电器PT100：温度传感器MP：压缩机内置保护器XT：接线端子SL：靶式流量控制器ST：温度传感器SB：急停按钮2、操作说明盾安牌水冷冷水机组采用世界一流可编程控制器作为控制系统的核心，对机组实行全天候自动监控，使机组的可靠运行得到有力保障，更实现了操作和管理的简单化。

2.1 显示器为液晶显示器，实现全中文显示，并能自动显示故障信息；“手动”键为厂家调试操作用，谢绝用户操作。

深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本:A１.00目录一、机组的适用范围 (1)二、规格………………………………………………………………………………１三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作………………………………………………………………………………………２4、故障显示及排除 (2)五、故障排除 (3)六、保养………………………………………………………………………………４七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。

二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔５﹑接电源时请确定电源足以承担冷水机组最大负荷﹔６﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。

四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组)﹔机组控制﹕1、使用操作(面板图）本公司使用微电脑控制器,显示屏为模块式屏幕，。

显示界面的设计充分运用人类工程学原理，使用操作简便直观,操作人员只需稍阅说明书就可上岗操作,其操作面板如图示。

1．1>按键指示灯*CＯMＰ1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动，由*COMP1＊按键控制．*COＭＰ2* 压缩机2控制指示灯，灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RＥSET＊有故障时的指示灯（闪烁显示),无故障时按下<ＲESEＴ>可关闭.＊PUMP* 机组运行指示灯,机组运行时此灯亮，否则灭.＊０ＦF* 延时停机指示灯，延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*ＰＯWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERＲOR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯．*ＣOMＰ２＊压缩机2运行指示灯２、面板操作键简介2．1＞面板中间为两个模块显示屏，PV屏显示实际温度,SV屏显示设定温度。

水冷机操作规程1、接通机组电源，温度表显示当前水温（设定水温16。

5ºС）。

STOP的红色指示灯亮，说明电源正常，机组处于待启动状态。

按下启动开关后，P。

RUN，绿灯亮，机组即进入工作状态。

2、机组工作后，当水箱的水温高于设定温度1ºС，而且室外压缩机预热完毕（即黄灯不亮时），压缩机启动，C。

RUN绿灯亮。

3、在冬季，如果室外温度低于5ºС时，黄色加热指示灯亮时，压缩机不工作，但水泵处于工作状态，待加热灯灭后，压缩机开始运行。

若黄色加热指示灯长时间不灭（超过30MIN），按强制按钮（FDRCE）启动压缩机。

4、水箱中装有两个水位控制器，在机组工作时，如室内的蜂鸣器鸣叫，说明水位偏低，应向水箱中补水。

补水量由蜂鸣器的鸣叫停止为准。

5、当工作水箱的水位降低至极低水位时（如系统跑水等情况）水泵将停止工作，这时需及时补水。

6、需要改变2水温时，按O键，温控表上部显示S，此时按▲▼键，调整温控表下部显示至需要设定水温，按O键确认。

温控表返回上部，显示实际水温，下部显示至需要设定水温的工作状态。

7、循环水室内机组，位置确定后严禁来回推动机组，以免制冷管路损坏。

8、温控表除温度外的其他技术参数严禁随意改动。

9、蒸馏水三个月更换一次，室外机的冷凝器三个月用水或高压气体冲洗一次。

10、如遇紧急停电时，需立即关闭水冷机电源，待来电稳定后再打开水冷机组。

振动磨操作规程1、将搅拌均匀的生料试样称30克，放入磨具内，加入12——15滴酒精，盖好磨盘盖子，将磨具放到卡具台面正中，压紧磨盘。

2、开关在中间位置电源打开，指示灯亮，开关在两边位置电源切断，指示灯不亮。

3、在时间继电器上设置粉磨时间为90秒。

4、按绿色启动钮。

振动磨运行，经过设定的时间后自动停止。

5、振动磨磨盘采用碳化钨合金，质脆，操作时注意不能振打、碰撞，以免打碎。

6、放好样品，固定好磨盘后，一定要关闭好密封盖，打开行程开关，方能启动磨机。

风冷式冷水机组操作指导书本指导书旨在向操作人员提供风冷式冷水机组的操作指导和相关注意事项，请在操作前仔细阅读本指导书内容，并严格按照操作步骤进行操作。

机组概述风冷式冷水机组是一种常用的空调设备，用于提供冷水来实现空调系统的制冷功能。

机组的主要部件包括压缩机、冷凝器、蒸发器以及相应的控制系统。

操作步骤1. 确保机组周围环境通风良好，不受阻碍。

2. 先检查机组外部是否有明显异常，如漏水、损坏等情况。

如有异常，请立即联系维修人员处理。

3. 检查机组的电源连接是否牢固，电源是否正常。

确保机组处于断电状态下进行下一步操作。

4. 打开机组控制面板，根据实际需求设置相应的参数，如温度、湿度等。

确保参数设置正确。

5. 打开机组电源，启动机组。

此时应注意机组启动过程是否正常，如压缩机是否正常运转等。

6. 监测机组运行过程中的温度和压力等参数，确保机组正常运行，并根据需要进行相应调整。

7. 在机组运行过程中，定期检查机组的工作状态，并及时处理任何异常情况。

8. 操作结束后，首先关闭机组电源，然后关闭机组控制面板。

注意事项1. 操作人员必须经过专业培训，并具备一定的机械和电气知识。

2. 在操作过程中，应注意自身安全，避免触碰机组的运动部件和高温部件。

3. 在操作机组之前，应熟悉机组的技术规格和操作流程。

4. 操作人员不得私自改变机组参数，如需相应调整，应经过授权人员同意。

5. 发现机组异常情况时，应及时报修，不得私自进行维修。

6. 操作人员离开机组时，应将机组处于关闭状态，并及时清理操作现场。

请严格按照本指导书的内容进行操作，确保机组的正常运行。

如有任何疑问或异常情况，请及时联系维修人员进行处理。

*以上内容仅供参考，请勿引用无法确认的内容。

*。

冷水机组操作规程1总则为了规范工程部冷水机组开机、运行、关机等操作内容，特制定本程序。

2开机准备工作2.1启动冷却塔风扇。

2.2启动冷却水及冷冻水循环泵。

2.3冷冻水回水压力不低于11.5公斤，进出压差为0.8公斤。

2.4冷却水起泵前压力不低于4公斤，进出压差为1公斤。

2.5油在油槽视镜内处于合适位置。

2.6电源接通主启动器。

2.7检查机器电脑显示，防止锁定发生。

3制冷机启动与停机3.1确认开机前的准备工作确已完成后，按主菜单中的（1c）CA1）键开机。

3.2开机后要观察启动时Y/△转换是否顺利完成，待电流达到设定电流后开始抄表。

3.3检查油箱温度，马达轴承、马达线圈温度应在正常范围内。

3.4检查油压、蒸发压力、冷凝压力、冷却水和冷冻水的温度是否正常。

3.5检查制冷剂电机冷却管上的水分指示仪视镜是否有液体流过。

3.6制冷机停机时，按控制键（STOP）一秒钟，报警灯闪一下后，制冷机正常停机。

3.7停机后，冷却水、冷冻水循环泵继续运行十五分钟后停止。

4制冷机运行记录4.1制冷机运行记录有助于了解制冷机的运行状态，观察各参数的变化状况，提供连续的制冷机性能记录。

4.2制冷机运行参数主要为蒸发器压力201-468kpa,冷凝器压力468-860kpa,冷冻出水7-12℃,油压207-22OkPa。

发现参数异常及时上报。

4.3运行记录要求每半小时记录一次。

4.4运行记录要准确、整齐。

5制冷机运行应注意以下事项5.1制冷机停电不得超过一小时。

5.2未经批准不得更改菜单中的各种参数。

5.3不得频繁的开、停机器。

5.4冷冻水、冷却水不足时及时补水。

5.5制冷机未经领导批准不得随意开、停，异常停机及时上报。

6记录SJ-D-GC-020《冷水机运行记录》。

7相关文件SJ-B-14《设施设备管理制度》。

深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本：A1.00目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。

二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。

四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。

显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。

1．1>按键指示灯*COMP1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2* 压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET* 有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP* 机组运行指示灯,机组运行时此灯亮,否则灭.*0FF* 延时停机指示灯,延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERROR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯.*COMP2* 压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。

冷水机组操作SOP
1 目的
建立冷水机组使用的标准操作规程。

规范其操作。

2 适用范围
适用于车间冷水机组的操作。

3 职责
3.1操作人员严格按此操作法要求进行操作。

3.2设备管理人员负责监督检查操作人员是否按此操作法的要求规范操作和指导。

3.3生产负责人抽查本操作法的执行情况。

4 内容
4.1启动主机
4.1.1确保在冷凝器上的液体冷媒出口阀门打开。

4.1.2主电源通电:当电气箱内的控制器被触发,绿灯、显示屏亮起。

4.1.3将冷却水/冷冻水的出入口阀门打开。

4.1.4按下现场供应的水泵操作开关：水泵启动。

4.1.5按下操作开关的“ON”按钮：温控器被触发时，红灯会亮起，并且压缩机会被启动。

4.1.6按液晶显示屏设定铭牌指示显示屏主菜单，确认主机各个运行参数设定正确后，按平板上电按钮，进入机组运行画面，按下“启动”按钮，启动主机。

4.2关闭主机
4.2.1按下主机“OFF”按钮，指示灯会熄灭。

4.2.2当主机长时间停机时，将电源切断：
---当电气箱内的控制器没有被触发，绿灯会熄灭。

按下液晶显示屏中的“机主运行”画面中的“停止”按钮：
---机主运行画面中的“停止”灯闪烁
---如出现紧急情况，可按下机组面板上的紧急按钮停止机组。

冷水机使用说明一、产品简述冷水机是一种专业的制冷设备，用于产生低温水或冷水，广泛应用于工业、商业和家庭领域。

本产品采用先进的制冷技术，具有高效、环保、可靠等特点，是理想的冷却设备。

二、产品特点1.高效节能：冷水机采用节能制冷技术，能够提供稳定且高效的冷水供应，同时降低能耗。

2.精准控制：通过智能控制系统，用户可以按需设定温度范围和流量，实现精确的温控和流量控制，满足不同场景的需求。

3.安全可靠：冷水机配备多种安全保护装置，如过热保护、过流保护、相序保护等，保证设备运行的安全可靠性。

三、使用须知1.安装要求：冷水机应安装在通风良好、干燥且防尘的地方，防止异物进入设备内部。

同时，冷水机需要与供电回路连接，接线前请确保电源开关处于关闭状态。

2.电源要求：冷水机的电源应符合国家标准，并接地良好。

同时，为避免电网电压波动对设备造成损害，请配备稳压器或者电源清洁器。

3.启动前准备：在启动之前，请检查冷水机的各项参数是否正常，如供水温度、循环水流量等，确保设备能够正常运行。

4.启动操作：先打开电源，然后打开冷水机的主电源开关。

启动后，根据需要设定冷水温度和出水流量，由智能控制系统自动调节。

5.关机操作：先关闭冷水机的主电源开关，再关闭电源。

注意，冷水机应当定期进行清洗保养，确保设备的正常运行和寿命。

四、故障排除2.制冷效果不佳：如果冷水机出水温度较高或制冷效果不佳，请检查冷水机的制冷系统是否正常运行，是否需要添加冷媒等。

3.噪音过大：冷水机运行过程中出现噪音过大的情况，请确保设备的安装和连接是否牢固，是否有松动的部件需要调整。

五、安全保养1.定期清洗：为保证冷水机的制冷效果和安全运行，建议定期对设备进行清洗。

清洗前，请关闭设备电源，等待设备的温度下降，然后使用柔软的布料和中性洗涤剂进行清洗。

2.维护保养：长期使用冷水机后，应进行定期的维护保养，如润滑设备的轴承、清理设备的过滤器等。

3.注意安全：操作冷水机时，请务必注意安全，避免触摸高温部件，避免冷水喷溅。

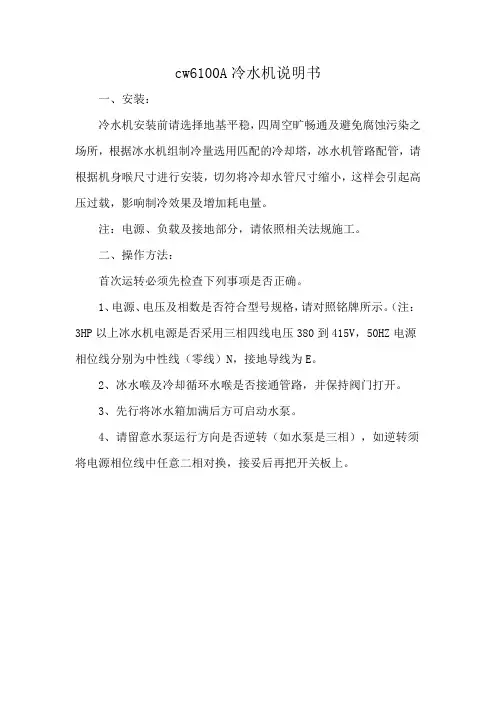

cw6100A冷水机说明书
一、安装：
冷水机安装前请选择地基平稳，四周空旷畅通及避免腐蚀污染之场所，根据冰水机组制冷量选用匹配的冷却塔，冰水机管路配管，请根据机身喉尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压过载，影响制冷效果及增加耗电量。

注：电源、负载及接地部分，请依照相关法规施工。

二、操作方法：
首次运转必须先检查下列事项是否正确。

1、电源、电压及相数是否符合型号规格，请对照铭牌所示。

（注：3HP以上冰水机电源是否采用三相四线电压380到415V，50HZ电源相位线分别为中性线（零线）N，接地导线为E。

2、冰水喉及冷却循环水喉是否接通管路，并保持阀门打开。

3、先行将冰水箱加满后方可启动水泵。

4、请留意水泵运行方向是否逆转（如水泵是三相），如逆转须将电源相位线中任意二相对换，接妥后再把开关板上。

冷水机组操作规程作业指导书
开机前的准备
1.检查冷却水及冷冻水环路阀门,保证阀门开启、水
路畅通.
2.查看电脑中央的故障显示屏是否有异常情况.
3.故障显示正常后,再查看冷冻和冷却水压力和温度是否正
常.
4.开启对应冷却塔风机.
5.如果水压和温度正常,先开启冷却水泵,水泵起动运转正
常后,再启动冷冻泵；
6.冷冻、冷却水泵开启7分钟后,检查进由水压力、压差,
油泵压力、压差是否正常〔水进、由口压差为200〜
350kpa ,油泵压差为80〜130kpa〕.
7.确认正常后,按下操作盘的绿色按钮,启动冷水机
组.
8.机组启动后注意观察电流和冷冻机负载情况,并做
好相关的记录.
9.负荷较大时,根据实际情况启动多台冷水机组. 开机后1.在全系统负载没有拉下来之前,必须经常观察机组运行状
态.
2.机组负载正常后,每2小时巡查并记录一次机组的运行数
据,记录在?冷水机组运行记录表?中.
3.根据负载情况的大小,调整冷冻机的运行台数及由水温
度,便于机组到达最正确的运行状态.严格限制能耗.
停机操作
1.根据运行时间的要求, 及时将机组关闭,随后关闭相应的
冷冻、冷却水泵.
2.关机后半小时内不能再次起动冷冻机.
机组运行参数机组运行电流：不大于设定值的95%
油位：应在视镜中线以上.
排油压力：55〜8Okpa
12OKpa
油温：47〜66c
冷凝压力：15〜8Okpa
于40 c
蒸发压力：-40〜-6Okpa 于5c
冷冻水由水温度：7C、回水温度：12C
冷却水进水温度：小于32 C、由水温度：小于37 C 油压差：80〜冷凝温度：小蒸发温度：高。

冷水机使用说明安装要求z安装：请根据要求在适当的位置安装该台设备。

必须确保所选择安装位置四周空气流通，避免将设备安置在热源附近。

另该设备配有水平调节装置，请根据水平标准调节。

z电源要求：220V-50/60Hzz首次启动：1.请确认冷凝器风扇运行正常。

2.确保水压不要超过4帕。

3.确保电源为220V-50/60Hz。

4.确认接地线已正确连接。

5.确保电气线路连接正常。

6.注水入水槽。

7.用水平尺检查设备水平，从而可以在达到水平时自动切断水流。

操作说明z接通冷水机电源开关。

z将红色开关置于ON的位置。

z黑色开关置于上方表示停止制冷，置于下方表示进行制冷。

z按下温度控制器SET，通过上下按钮设定水温（设定温度不可低于1℃）。

设备维护说明z可用肥皂水清洁水槽和机身。

z安全警告！不可用漂白剂等含氯试剂清洗设备各个部件。

z所有清洁及维护工作必须在切断电源后进行。

设备特征高度（H）宽度（A）深度（B）面积（m²）重量（kg）储水量（L）压缩机匹数L90 1160mm 570mm 540mm 0.30 80 90 1/2 CV HPCVHP540mm 0.30 110 120 1570mmL120 1380mmL240 1380mm 1390mm 540mm 0.75 250 2x120 2x1 CV HP冷水机配件表配件编号编号 名称L90 L1201 顶盖 141989452 马达 140100003 不锈钢水槽 14000032 140001224 蒸发器14196415 141964055 储水量指示器 14000712 140006826 左侧机箱盖板 14198905 141988557 正面盖板（上部） 14198915 141988658 右侧机箱盖板 14198895 141988459 控制板 1410091510 电子温度调节装置 1401010011 前下方挡板14198935 1419888512 出水龙头 1401006213 黑色双向开关 1401005214 红色开始/停止按钮 1401004215 制冷机组 14000572 1400040216 膨胀阀 1404017617 压力调节器连接管 14000562 1400041218 PVC探头 14020012 1402005219 膨胀阀芯14010202 1401030220 水平珠子 1410007221 顶部接合盖 1400079222 底部接合盖 1400078223 固定螺帽 1400077224 底板 1400002225 球状水阀 1401001226 U形固定装置 1400027227 长条形固定支架 1400033228 支撑马达底板 1400047229 刹车装置 1400069230 固定面板孔1410008231 连接面板支架 14198705* 14198675*32 O形环 14010122日常维修单使用一个顶部带有塑料的真空清洁器清洁电的零配件安全警告在进行任何维修工作前请切断电源SAFETY WARNINGCut off the electricity supply beforeattempting any maintenance work.。

tcl风冷冷水机组操作说明书
操作说明书：
一、主要用途
TCL风冷冷水机组，广泛应用于中央空调、工业制冷、医药和化工等领域，是一种高效、节能、可靠的制冷设备。

二、安装及调试
1. 安装
机组应安装在通风、阴凉、平稳、洁净的地方，离墙距离不少于50cm。

机组周围不得有阻碍空气流通的障碍物。

2. 调试
（1）机组安装正常后，应在电器间或者机房设专用电源。

机组接地应符合国家规定。

（2）将水箱内的水加满，按下机组面板上的ON/OFF开关，等待机组启动。

启动后，观察压缩机运转是否正常，空调温度是否正常。

（3）如有异常情况，应及时关闭机组，然后检查问题所在。

三、日常维护
1. 维护前须确保电源已经关闭，水泵已停止运转。

2. 定期清洁机组外壳和水箱，保持机组清洁卫生。

3. 检查水箱水位，保持适当的水位。

4. 对机组进行定期检查和保养，如更换空气过滤器、水泵、压缩机、电控系统中的元件。

四、注意事项
1. 机组应使用软水或者去离子水作为循环水源，水温不得超过40℃，水压不得低于0.15Mpa。

2. 定期清洁空气过滤器，保持空气流通畅通。

3. 在机组运行期间，不得随意拆动机组面板。

4. 机组长时间停运后，应将机组内的水排净，或者添加防冻剂。

以上就是TCL风冷冷水机组的操作说明书，希望对您有所帮助。

冷水机使用说明一、产品概述冷水机是一种通过循环制冷原理，将热水或者其他液体降温并循环使用的设备。

其主要由压缩机、蒸发器、冷凝器、水泵、储水罐等组成。

冷水机广泛应用于工业、商业以及家庭等领域，可用于空调、冷却设备、食品加工、医疗设备等。

二、安全注意事项1.在使用冷水机之前，请确保设备的供电电压与所在地电源电压相匹配。

2.请勿在湿度较大的环境下使用冷水机，以免发生漏电及其他安全事故。

3.设备安装、移动和清洁时，请务必切断电源，以免发生电击。

4.请勿将冷水机放置在易燃、易爆的物质附近，以免发生火灾或爆炸。

5.长时间不使用冷水机时，请将其断电，并清洁设备以确保其正常运行。

三、使用方法1.首先，将冷水机放置在平坦、坚固的地面上，并确保设备周围通风良好。

2.根据冷水机的特定型号，连接相应的电源线。

注意：请务必选择正确的电压。

3.在冷水机的水箱中加入足够的水，以确保设备正常运行。

同时，请定期检查水箱水位，并保持在适当的水位范围内。

4.在设备正常运行之前，需进行以下步骤：①打开冷水机的电源开关，并确保压缩机正常工作。

②检查水泵是否正常工作。

如水泵未工作，请检查水泵电源是否接通。

③检查冷却风扇是否正常工作。

如风扇未工作，请检查风扇电源是否接通。

5.当冷水机正常工作时，可根据实际需要调整设备的运行模式。

根据显示屏上的温度设置功能，将冷水机设定为所需的温度。

6.在使用冷水机过程中，请注意以下事项：①避免将固体物体或其他杂质掉入冷水机水箱中，以免影响设备的正常运行。

②定期清洁冷水机的过滤网和蒸发器，以确保设备的散热效果和正常运行。

③在设备长时间运行后，请注意检查设备是否正常，如有异常需立即停机处理。

四、维护保养1.在冷水机停机之前，应将设备内的水全部排空，以防水箱内残留液体冻结或产生腐蚀。

2.定期清洁冷水机的水箱、蒸发器、冷凝器等部件，以确保设备的正常运行。

3.检查冷水机的电源线、水管、压缩机等部件是否处于正常状态。

如发现异常，应及时更换或维修。

冷水机操作指导书冷水机操作指导书1.安全须知1.1.设备的安装应由专业人员进行，确保设备稳定、接地良好。

1.2.操作前，请确保设备电源已断开，并确认所有开关处于关闭状态。

1.3.在操作过程中，请佩戴适当的个人防护装备，如手套和护目镜。

1.4.禁止将设备用于非指定用途或非法方式。

2.设备介绍2.1.冷水机的主要部件包括：压缩机、冷凝器、蒸发器和控制系统。

2.2.根据需要，冷水机可分为空冷型和水冷型。

2.3.空冷型冷水机具有自带冷凝器，而水冷型冷水机需要外接冷却水源。

3.操作步骤3.1.打开电源开关，将设备接通电源。

3.2.设置所需的运行参数，如温度、湿度和压力等。

3.3.检查水源和冷却系统是否正常工作。

3.4.打开冷水机，等待设备达到设定的参数。

3.5.在使用过程中，定期检查设备运行状态，注意是否有异常噪音或温度异常等问题。

3.6.使用结束后，将冷水机关闭，并切断电源。

4.维护与保养4.1.定期清洁冷水机的冷凝器和蒸发器，保持其良好的散热性能。

4.2.定期检查冷水机的管道连接和冷却水源，确保无漏水现象。

4.3.根据设备规定的保养周期，更换过滤器和润滑油等部件。

5.故障排除5.1.故障状况：设备无法启动。

- 检查电源是否连接正常。

- 检查电源开关和保险丝。

- 检查控制系统是否正常运作。

5.2.故障状况：设备噪音过大。

- 检查设备是否有松动部件。

- 检查设备的螺栓和紧固件是否松动。

- 检查冷凝器和蒸发器是否有异物阻挡。

5.3.故障状况：设备无法达到设定参数。

- 检查冷水机的冷却水源是否正常供应。

- 检查设备的管道连接是否堵塞。

附件：- 冷水机操作手册.pdf- 冷水机维护记录表.xlsx法律名词及注释：1.安全须知：根据相关安全法规，对使用冷水机过程中的安全注意事项进行说明。

2.压缩机：负责将低温低压的制冷剂吸入，经压缩升温后释放高温高压气体。

3.冷凝器：通过散热的方式将高温高压的制冷剂冷却成高温高压液体。

国祥螺杆式冷水机说明书
一、开机前的准备工作：
1、确认机组和控制器的电源已接通。

2、确认冷却塔风机、冷却水泵、冷水泵均已开启。

3、确认末端风机盘管机组均已通电开启。

二、启动：
1、按下键盘上的状态键，然后将键盘下面的机组ON、
OFF(开、关)拨动开关切换到接通(ON)的位置。

2、机组将作一次自检，几秒钟后，一台压缩机启动，待负荷增加后另一台压缩机启动。

3、一旦机组启动，所有的操作均未自动的。

机组根据冷负荷(冷冻水供回水温度)的变化自动启停。

三、正常运行：
1、机组正常运行，控制器将监控油压、电机电流和系统的其它参数，一旦出现任何问题，控制系统将自动采取相应的措施，保护机组，并将故障信息显示在机组屏幕上。

2、在每24小时的运行周期内，应有专人以固定的时间间隔永久性记录机组运行工况。

四、停机：
1、只要将键盘下面的机组ON、OFF拨动开关切换到断开的位置，就可以使机组停机。

2、为了防止出现破坏，即使在机组停机时，也不要切断机组的
电源。

冷水机操作指导书冷水机操作指导书1-引言本文档是针对冷水机的操作指导书，旨在帮助用户正确操作冷水机并确保安全运行。

在使用冷水机前，请仔细阅读本指导书并按照指示进行操作。

2-安全注意事项2-1-请确保冷水机与电源适配器正确连接，并且电源适配器的电压与冷水机的电压相匹配。

2-2-在操作冷水机时，请遵循正确的操作流程和顺序，严禁随意操作或使用不合格的配件。

2-3-在清洁和维护冷水机时，请确保冷水机与电源适配器已被拔掉，并且冷水机已完全停止运行。

3-冷水机操作步骤3-1-打开电源开关，确保冷水机已接通电源。

3-2-调节温度设置，根据需要设定所需的冷水温度。

3-3-打开水泵开关，启动冷水机的水泵。

3-4-检查水泵工作状态，确保水泵正常运转并且水流通畅。

3-5-如有需要，可以进行温度和水流量的调节，以适应不同的工作要求。

3-6-在使用过程中，如果发现异常或故障，请立即关闭冷水机并通知维修人员进行检修。

4-清洁和维护4-1-每次使用完毕后，请关闭冷水机并拔掉电源适配器。

4-2-使用柔软的布轻轻擦拭冷水机表面，清除灰尘或污渍。

4-3-定期检查冷水机的水管连接是否松动或漏水，如有需要，请紧固或更换相关部件。

4-4-在冷水机停止使用一段时间后，应进行彻底的清洁和维护，以确保其正常运行。

附件：1-冷水机电源连接图示2-冷水机常见问题及解决方法法律名词及注释：1-电源适配器：指根据不同的电源输出条件，将电源的交直流电进行变换，并提供给相应电器设备使用的一种装置。

2-水泵：指通过旋转叶轮将质量或动量的态度转移到液体或气体的机械装置。

3-维修人员：指具备相应技术知识和经验，能够对冷水机进行维护和修理的专业人员。

工业冷水机使用说明书一、机组1、水冷开放式工业冷水机组2、风冷工业冷水机组3、水冷箱式工业冷水机组二、水管安装流程图三、冷水机安装说明1)、冷水机搬运：冷水机搬运前应做好必要的防护措施，搬运过程中注意不要损坏机组。

(2)、机组安装：2-1、安装冷水机时，注意不要损坏机组，合理布局冷水机周围空间，以方便维修保养冷水机。

2-2、按照公认的配管系统设计及施工安装标准，合理设计和安装冻水及冷却水系统，以充分发挥冷水机性能。

2-3、冷水机组应水平放置,及安装在通风干燥的位置,风冷机组安装时须注意排气口保留足够的空间,并且四周保持必须的距离以利于热交换。

2-4、水源及散热水塔周围环境恶劣时，冷冻水和冷却水回路必须安装Y型过滤器及定时清理，封闭冷冻水系统最高处必须安装自动排气阀、系统最低处安装排水接头，以系统排水用。

2-5、根据机组制冷能力选用匹配的冷却塔(风冷机组不需配置冷却塔)。

2-6、冷冻水喉通过试漏后，包保温层，避免冷量散失及管路滴水。

(3)、电源连接：3-1、冷水机电源采用三相四线、电源线（R、S、T）接电源火线。

（N）接零线（G）接地线※切勿将零线（N）接于电源火线。

3-2、机组用主电源线经电控箱上的穿孔连接在箱内接柱上，保证连接紧固。

3-3、机组配电要求：主电源电压：额定电压±10%以内主电源频率：额定频率±2%以内3-4、主电源电压波动超过规定范围时，不准起动冷水机、否则视作操作不当，由此引起的损坏不在本公司保养范围之内。

3-5、水系统之水流开关、水泵、冷却水塔电机等联锁电路必要时可正确连接在机组控制电路中(风冷机组不需配置冷却塔)。

3-6、冷水机组设有电流过载保护、压缩机排气端之高低压保护，马达线圈过热保护、防冰保护，冷却水之水流连锁保护等多种保护措施，控制电路先进。

本公司冰水机组的控制电路已在工厂里安装调试完成。

切勿擅自改动、如需改动请与本公司联络。

四、开机运行(1)、开机前的准备：1-1、检查机组周围有否异状。

PCO3使用说明书手操器1、类型和操作PGD0/半图形化/6 键/4 行-20 列/电话线连接。

手操器可以实时修改正在运行的参数。

对于机组的正常运行手操器不是必需的。

2、显示灯6键PGD0手操器按键报警其他 4 个灯没有在此说明，灯亮代表设备通电。

包括逆光显示在内，如果键盘无任何动作超过 5 分钟，所有的灯将熄灭。

3、按键的用途ALARM↑ENTER4、如何设置 PLAN 地址PLAN地址必须明确并和上面图表标识的地址相对应。

设置 PGD0 手操器地址（默认值地址 32）步骤：✧给手操器通电✧按住 Up + Down + ENTER 直到“disp lay addresssetting”出现✧通过 Up 和 Down 改变 PLAN（局域网）的数字地址，按“ENTER” 确认。

✧显示“No link”界面✧如果不显示“No link”界面，再按 Up + Down +ENTER✧一旦“display address setting”界面出现，按“ENTER”3 次✧一旦“adr Priv/shard”界面出现，设置正确的参数后把“NO”改成“YES”5、安装初始化当主控板和外置手操器连接后，给 pCO*主板通电。

当机组上电时，应用软件程序会自动安装CAREL为冷水机组和驱动器配置的参数默认值。

这里告诉你如何复位默认值返回到初始状态。

因此，这一操作在第一次上电开机时不需要执行。

下面的程序用来复位参数到由CAREL配置的出厂参数。

注意：这个程序会无可挽回地取消任何由用户已做的任何修改。

复位默认值操作要对每一个连接的 PCO*主控板执行一次，如果有两个或更多的主控板，对每一个主控板都要重复一次复位操作。

步骤如下：a、同时按压 LCD 外置手操器上的“menu”和“prog”键（在6键的手操器上为PRG），一旦他们被按压，“menu”和“prog”键上的LED灯将亮（在6键的手操器上为PRG上的灯亮）。
