岩石的视倾角的计算

岩层的产状三要素

岩层的产状三要素是指描述岩层在空间中的几何特征的三个参数，也称为岩层的结构参数。这些要素通常用于地质研究和地质工程中，以描述岩层的倾向、倾角和面向。

1. 岩层的倾向（Strike）：岩层的倾向是指岩层与地面投影的水平方向，用度数或方位角来表示。度数通常采用0°到360°的范围，以正北为参考方向。倾向描述了岩层的水平方向。

2. 岩层的倾角（Dip）：岩层的倾角是指岩层与水平面的夹角，表示岩层相对于地平面的倾斜程度。倾角通常用度数来表示，取值范围从0°到90°。倾角描述了岩层的垂直方向。

3. 岩层的面向（Dip Direction）：岩层的面向是指岩层倾向的垂直方向，即岩层垂直于倾向线的方向。面向可以使用度数或方位角来表示。度数通常采用0°到360°的范围，以正北为参考方向。

通过这三个要素，可以准确地描述岩层在空间中的位置和姿态。岩层的产状三要素对于理解岩层结构、构建地质模型以及进行工程设计和地质勘探等具有重要的意义。

1

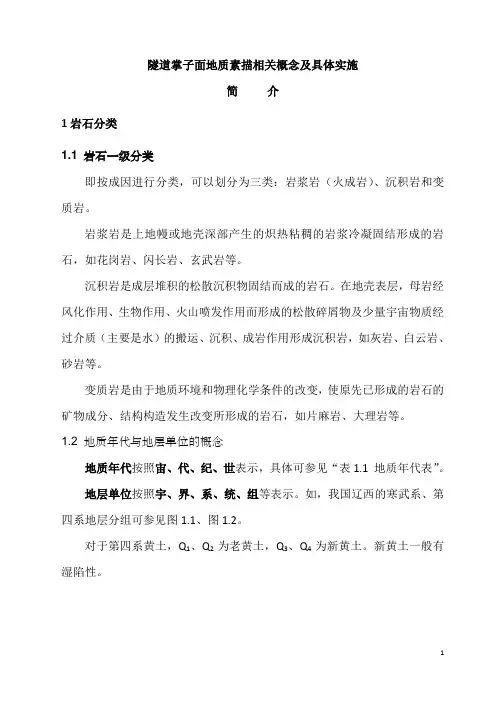

隧道掌子面地质素描相关概念及具体实施

简 介

1岩石分类

1.1 岩石一级分类

即按成因进行分类，可以划分为三类：岩浆岩（火成岩）、沉积岩和变质岩。

岩浆岩是上地幔或地壳深部产生的炽热粘稠的岩浆冷凝固结形成的岩石，如花岗岩、闪长岩、玄武岩等。

沉积岩是成层堆积的松散沉积物固结而成的岩石。在地壳表层，母岩经风化作用、生物作用、火山喷发作用而形成的松散碎屑物及少量宇宙物质经过介质（主要是水）的搬运、沉积、成岩作用形成沉积岩，如灰岩、白云岩、砂岩等。

变质岩是由于地质环境和物理化学条件的改变，使原先已形成的岩石的矿物成分、结构构造发生改变所形成的岩石，如片麻岩、大理岩等。

1.2 地质年代与地层单位的概念

地质年代按照宙、代、纪、世表示，具体可参见“表1.1 地质年代表”。

地层单位按照宇、界、系、统、组等表示。如，我国辽西的寒武系、第四系地层分组可参见图1.1、图1.2。

对于第四系黄土，Q1、Q2为老黄土，Q3、Q4为新黄土。新黄土一般有湿陷性。

2

古生界 Pz

图1.1 寒武系地层示意

新生界

Kz

图1.2 第四系地层示意

1.3 地质符号

参见“表1.2 部分地质符号简表”及表1.3。

表1.3 第四系地层成因及符号

Qal 冲积层 Qdl 坡积层 Qpl 洪积层

Qel 残积层 Ql 湖积层 Qeal 风积层

Qn 沼泽堆积 Qeol 崩塌堆积 Qdel 滑坡堆积

2 岩层产状

2.1 产状要素

任何面状构造或地质体界面的产状均以其走向、倾向和倾角的数据表示，参见图2.1。

走向，倾斜平面与水平面的交线叫走向线（图2.1中AOB）。

倾向，倾斜平面上与走向线相垂直的线叫倾向线（图2. 1中OD）。 3

图2. 1 倾斜平面的产状要素图示 图2. 2 真倾角与视倾角的关系图示

α-真倾角；β、β-'视倾角；ω-二者夹角

倾角，倾斜平面上的倾斜线与其在水平面上的投影线之间的夹角（图2.1及图2. 2中之α角），即在垂直倾斜平面走向的直立剖面上该平面与水平面间的夹角。

岩层产状三要素及表示方法

岩层是地球上最基本的构造单位，它们的产状对于地质学的研究和工程地质应用具有重要意义。岩层产状主要包括岩层的倾向、倾角和厚度，这三个要素是研究和描述岩层空间分布与变化的基础。

一、倾向

岩层的倾向是指岩层平面与正北方向所成的水平夹角，通常用度数表示。例如，“N10°E”表示岩层平面与正北方向夹角为10度，倾向分为八个方向，分别是正北、东北、正东、东南、正南、西南、正西和西北，表示为N、NE、E、SE、S、SW、W、NW。倾向的测量可以通过磁力罗盘或全站仪进行。

二、倾角

岩层的倾角是指岩层平面与水平面所成的夹角，通常用度数或百分比表示。例如，“48°”或“100%”表示岩层的倾角为48度或100%。在工程地质应用中，常用百分比来描述倾角，100%表示岩层垂直于水平面，90%表示斜向垂直，而50%则表示与水平面平行。倾角的测量可以通过倾角仪或全站仪进行。

三、厚度 岩层的厚度是指岩层的垂直尺寸，通常用米或厘米表示。在实际测量中，由于岩层的不规则性和复杂性，所以对于厚度的测量需要采用多种方法，如钻孔、测深仪和试铲等。厚度的测量结果并不直接反映岩层产状变化的趋势，但是在工程地质中对于描绘地层的完整性以及研究岩性和物性的时空分布具有重要作用。

表示方法

岩层产状的描述可以使用图形或文字的方式，其中最常用的是投影图。投影图是一种平面图，用等距方格纸绘制，以岩层平面为底，将岩层的倾向和倾角投影到图纸上进行表示，颜色可以用来区分不同的岩层。在岩层产状描述中，图形与文字结合可以更加直观地展现岩层的空间分布和变化。同时，图形和文字要做到清晰明了，数值和符号要标注准确，以便于阅读和理解。

结论

岩层产状三要素及其表示方法是地质学和工程地质应用的基础，它们对于研究和描述岩层空间分布与变化具有重要意义。岩层产状的测量和表达需要仪器设备等辅助手段，并且依据测量结果使用图形和文字进行描述和展示。同时，在岩层产状描述中需要注意数据的准确性和描述的清晰明了。

地质填图中通用的岩层厚度计算公式

设地层产状为β

1∠α

1（α

1为倾角；β

1为倾向），导线产状为β

2∠α

2（α

2

为导线倾角，前视仰角为正，俯角为负；β

2为导线前视方向的方位角，导线的

长度为L），则岩层厚度H为：

H＝L×｛Cosα

1Sinα

2＋Sinα

1Cosα

2Cos（β

1－β

2）｝

运用此公式计算岩层厚度，方法简单，计算迅速而精确

例：测得岩层产状为124°∠40°，导线长度为99.85米，导线方位为265°，

倾角为－15°（记作265°∠－15°），则岩层厚度H为：

H＝L×｛Cosα

1Sinα

2＋Sinα

1Cosα

2Cos（β

1－β

2）｝

＝99.85×｛Cos40°Sinα（－15°）＋Sin40°Cos（－15°）Cos（124°

－265°）｝

＝67.98米

该公式实际上是一般的地层厚度计算公式的变化形式，中国地调局《固体矿

产勘查原始地质编录规程》(DZ/T0078-2015)中的地层厚度按各导线分层进行计

算的公式为：

H＝L×｛SinαCosβSinY+-CosαSinβ｝

H:地层真厚度（m）；

L：导线斜距（m）；

α：地层真倾角（°）；β：地形坡度角（°）；Y：剖面导线与地层走向线的锐

夹角（°）。

当坡向与岩层倾向相反时，公式中用加号计算；当坡向与岩层倾向相同时，

公式中用减号计算。计算结果均取绝对值。应用上述公式编写的电子表格模板见下表

H=ABS(C4*(COS(RADIANS(E4))*SIN(RADIANS(G4))+SIN(RADIANS(E4))*COS(RADIAN

S(G4))*COS(RADIANS(D4-F4))))
