镁合金半固态压铸缺陷分析与防止

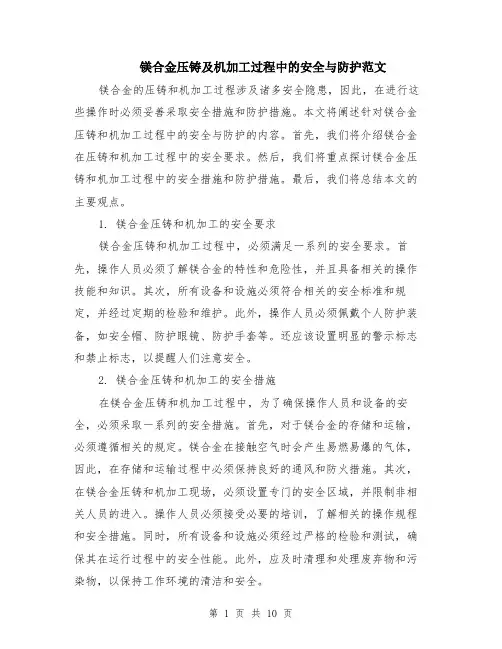

镁合金压铸及机加工过程中的安全与防护范文镁合金的压铸和机加工过程涉及诸多安全隐患，因此，在进行这些操作时必须妥善采取安全措施和防护措施。

本文将阐述针对镁合金压铸和机加工过程中的安全与防护的内容。

首先，我们将介绍镁合金在压铸和机加工过程中的安全要求。

然后，我们将重点探讨镁合金压铸和机加工过程中的安全措施和防护措施。

最后，我们将总结本文的主要观点。

1. 镁合金压铸和机加工的安全要求镁合金压铸和机加工过程中，必须满足一系列的安全要求。

首先，操作人员必须了解镁合金的特性和危险性，并且具备相关的操作技能和知识。

其次，所有设备和设施必须符合相关的安全标准和规定，并经过定期的检验和维护。

此外，操作人员必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。

还应该设置明显的警示标志和禁止标志，以提醒人们注意安全。

2. 镁合金压铸和机加工的安全措施在镁合金压铸和机加工过程中，为了确保操作人员和设备的安全，必须采取一系列的安全措施。

首先，对于镁合金的存储和运输，必须遵循相关的规定。

镁合金在接触空气时会产生易燃易爆的气体，因此，在存储和运输过程中必须保持良好的通风和防火措施。

其次，在镁合金压铸和机加工现场，必须设置专门的安全区域，并限制非相关人员的进入。

操作人员必须接受必要的培训，了解相关的操作规程和安全措施。

同时，所有设备和设施必须经过严格的检验和测试，确保其在运行过程中的安全性能。

此外，应及时清理和处理废弃物和污染物，以保持工作环境的清洁和安全。

3. 镁合金压铸和机加工的防护措施在镁合金压铸和机加工过程中，除了上述的安全措施外，还必须采取一系列的防护措施。

首先，为了防止镁合金的火灾和爆炸，必须提供足够的火灾防护设备，如灭火器、泡沫灭火系统等。

此外，还应该确保工作区域的通风良好，以及设置必要的防火帘、隔离措施和防护设备。

其次，在进行镁合金压铸和机加工操作时，操作人员必须佩戴个人防护装备，如防护眼镜、面具、防护手套等。

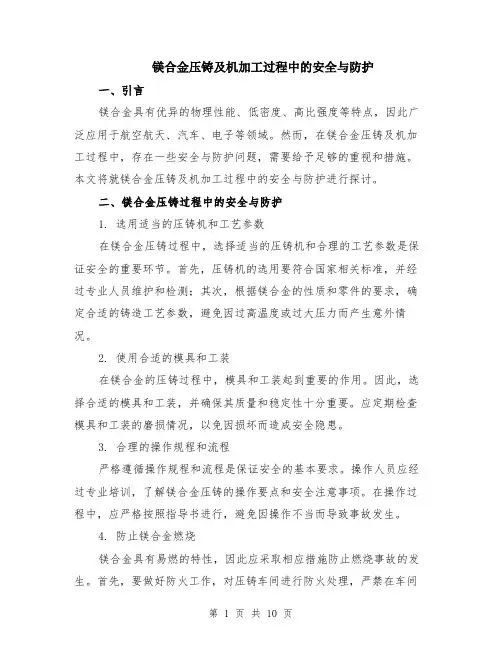

镁合金压铸及机加工过程中的安全与防护一、引言镁合金具有优异的物理性能、低密度、高比强度等特点，因此广泛应用于航空航天、汽车、电子等领域。

然而，在镁合金压铸及机加工过程中，存在一些安全与防护问题，需要给予足够的重视和措施。

本文将就镁合金压铸及机加工过程中的安全与防护进行探讨。

二、镁合金压铸过程中的安全与防护1. 选用适当的压铸机和工艺参数在镁合金压铸过程中，选择适当的压铸机和合理的工艺参数是保证安全的重要环节。

首先，压铸机的选用要符合国家相关标准，并经过专业人员维护和检测；其次，根据镁合金的性质和零件的要求，确定合适的铸造工艺参数，避免因过高温度或过大压力而产生意外情况。

2. 使用合适的模具和工装在镁合金的压铸过程中，模具和工装起到重要的作用。

因此，选择合适的模具和工装，并确保其质量和稳定性十分重要。

应定期检查模具和工装的磨损情况，以免因损坏而造成安全隐患。

3. 合理的操作规程和流程严格遵循操作规程和流程是保证安全的基本要求。

操作人员应经过专业培训，了解镁合金压铸的操作要点和安全注意事项。

在操作过程中，应严格按照指导书进行，避免因操作不当而导致事故发生。

4. 防止镁合金燃烧镁合金具有易燃的特性，因此应采取相应措施防止燃烧事故的发生。

首先，要做好防火工作，对压铸车间进行防火处理，严禁在车间内吸烟或使用明火。

其次，要进行良好的通风和排烟，保持压铸车间的空气流通。

此外，还应配备灭火器材，并定期进行维护和检测。

三、镁合金机加工过程中的安全与防护1. 使用合适的切削工具和刀具在镁合金的机加工过程中，使用合适的切削工具和刀具是保证安全的前提。

切削工具和刀具要选用质量可靠、适合材料的产品，并保持其良好的状态。

使用过程中，切削工具和刀具的破损情况要及时检查和更换，以免产生切削事故。

2. 控制切削速度和切削深度在机加工过程中，要合理控制切削速度和切削深度，避免因速度过快或深度过大而引发事故。

操作人员应根据具体情况，选择适当的切削参数，并进行试切试验，确保安全。

镁合金压铸常常遇到的问题一、镁合金铸造的优势1、密度轻，迎合汽车省油、家电轻量化趋势；2、机加工切削容易，相对铝合金延长刀具寿命近1倍时间，表面加工光洁度好；3、镁合金铸件，相对于铝合金气孔少；4、镁合金压铸相对于铝合金粘模情况少，工人比较省力；5、镁合金铸造相对于铝合金，模具寿命长，保养的好，模具可以使用25万模以上；6、镁合金相对于铝合金，从固态到液态吸热少，熔化阶段比较节能；7、中国是镁资源大国，原料稳定，国家鼓励镁合金运用；8、镁合金铸件有吸收震动功能，是机械装置减少噪音的良好选择；9、镁合金传热性能比较好，可做发动机和整机散热外壳；10、强度比较高，是铝合金70%左右，可替代铝合金，运用到各个方面，前景好；11、镁合金外观品质上乘、不易老化，可替代塑料，运用到各个方面，前景好；12、镁合金相对塑料，有电磁屏蔽功能，可用作电器领域；二、压铸镁合金问题：1、原材料提炼和生产严重污染环境，镁合金运用受环保限制；2、镁合金用覆盖剂阻燃，容易产生有害身体的“粉尘”，工人呼吸道防护，需要投入；3、镁合金用覆盖剂阻燃，容易产生HCL气体，和水蒸气结合，产生腐蚀性极强的稀盐酸，对工厂人员、设备和厂房基建有损害，厂房顶棚行车支撑等需要防腐蚀；4、镁合金用SF6混合气体阻燃，SF6气体由于制造混有有毒杂质，如HF等，所以需要严格管理；SF6是温室气体，在我国使用会受到限制；5、镁合金容易燃烧，熔化、保温、运输防止燃烧，有技术门槛；6、镁合金容易燃烧，熔化炉、保温炉的合金残渣清理工作量大；7、镁合金容易燃烧，如果设备比较老，机器外泄漏情况频繁，合金保温炉不密封，液压油请使用不燃油，防止火灾，生产现场易燃易爆气体和液体不要存放；8、镁合金容易燃烧，机器和熔化炉边上需要放（一大缸）黄沙放置易燃镁渣，（一大桶）阻燃覆盖剂，作为熄灭压铸过程中零星逃料产生的火情；9、镁合金的粉尘会自燃，高温镁渣也会燃烧，需要集中特殊处理；10、镁合金作为结构材料，容易受潮氧化，需要做表面处理，镀铬和阳极氧化污染环境镁合金作为结构材料，螺栓连接处因电化学腐蚀和蠕变，造成紧固件松动；11、镁合金铸件热强度低，容易产生热裂纹，造成铸件漏气和断裂；12、镁合金比热容低，热量损失快，需要模具一般需要设计加热装置；13、镁合金遇油燃烧，遇水爆炸；大块的镁合金失控燃烧，火势难以控制，以预防为主；。

镁合金熔炼铸造易出现的缺陷:由于镁合金的铸造性能较差，在镁合金的铸件生产中容易出现多种缺陷，并且较难消除，造成生产成本高。

常见的缺陷有疏松,夹渣，裂纹，气孔等。

我们必须从原辅材料开始控制质量，模具，设备，工序都要严格的控制和检验。

现做问题的分析处理，跟足去验证；1，疏松；（包跨表面脱层，明显熔合位等。

）该缺陷容易在内浇口及热节处出现。

这种缺陷一般在铸件的内部，肉眼不可见。

通过X 射线检查能检测出，由于浇口及热节部位则由于长时间处于过热状态，擬固过程中温度较高导致产生该缺陷。

防此这类缺陷要做好以下几方面的工作：（1），从工艺的角度合理设计好浇口系统，经反复实验确定直浇道，横浇道与浇口的截面积最佳之比为1:3:3；并合理进行冒口尺寸的改善，强化冒口的补缩作用，形成铸件有顺序的擬固；（2），充分利用冷铁的激冷效果帮助热节处补缩，一般冷铁是与冒口配合使用的；（3），在有疏松的位置使用暗冒口补缩，如果效果不好时，应适当增大冒口的体积或使用保温冒口，而在不易清理冒口的地方做成易割冒口。

以上的操作，实验证明都是有效的。

2，夹渣；（包跨常说的熔剂点，结疤，等等。

）该缺陷在铸件酸洗处理后，有的表面或铸件尖角处，暴露出黑斑夹杂物。

肉眼可见。

黑斑由一个接近圆形的浅色区所包围。

并以一个更黑的环为边界。

这种夹渣物一般是溶剂造成的，不但会降低铸件的力学性能，并且溶剂中的MgCl2直接降低铸件的抗腐蚀能力，镁和镁合金及易氧化，特别是ZM系列合金，更易氧化。

为防此镁合金在熔炼时氧化燃烧，而在熔炼中要加一定的溶剂，使之不与空气接触，由于溶剂的性能不好或操作不当，浇注工具上的溶剂容易进入到金属液中；舀取金属液不当，将溶剂带入到金属液中；由于浇注不槙，浇包上面浮着的溶剂进入到模腔中。

更可能是浇注温度较高，镁合金液在型腔中与泥芯放出的气体反应燃烧，产生二次氧化夹渣所致。

要消除这种缺陷。

具体方法如下：（1），使用带节流管的茶壶式浇包时，要磕掉粘附着的熔剂，浇包和坩埚底部少量的熔液不能浇入型腔，从坩埚中舀取金属液前，必须用浇包底部拨开液面的熔剂及氧化层。

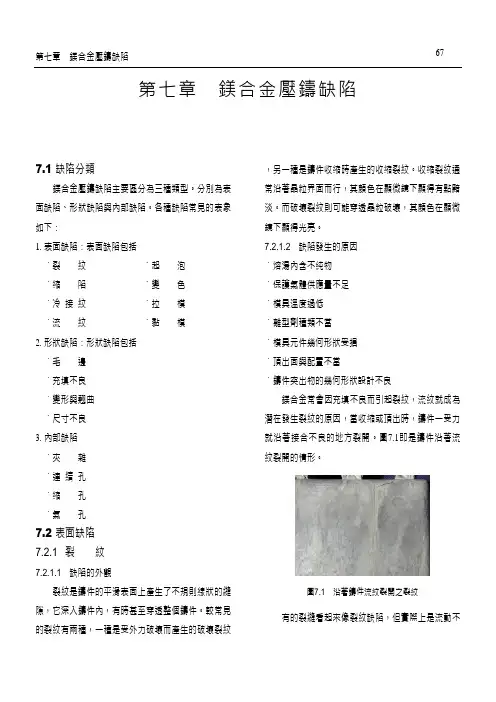

第七章鎂合金壓鑄缺陷7.1 缺陷分類鎂合金壓鑄缺陷主要區分為三種類型。

分別為表面缺陷、形狀缺陷與內部缺陷。

各種缺陷常見的表象如下：1. 表面缺陷：表面缺陷包括˙裂紋˙起泡˙縮陷˙變色˙冷接紋˙拉模˙流紋˙黏模2. 形狀缺陷：形狀缺陷包括˙毛邊˙充填不良˙變形與翹曲˙尺寸不良3. 內部缺陷˙夾雜˙連續孔˙縮孔˙氣孔7.2 表面缺陷7.2.1 裂紋7.2.1.1 缺陷的外觀裂紋是鑄件的平滑表面上產生了不規則線狀的縫隙，它深入鑄件內，有時甚至穿透整個鑄件。

較常見的裂紋有兩種，一種是受外力破壞而產生的破壞裂紋，另一種是鑄件收縮時產生的收縮裂紋。

收縮裂紋通常沿著晶粒界面而行，其顏色在顯微鏡下顯得有點黯淡。

而破壞裂紋則可能穿透晶粒破壞，其顏色在顯微鏡下顯得光亮。

7.2.1.2 缺陷發生的原因˙熔湯內含不純物˙保護氣體供應量不足˙模具溫度過低˙離型劑種類不當˙模具元件幾何形狀受損˙頂出面與配置不當˙鑄件突出物的幾何形狀設計不良鎂合金常會因充填不良而引起裂紋，流紋就成為潛在發生裂紋的原因，當收縮或頂出時，鑄件一受力就沿著接合不良的地方裂開。

圖7.1即是鑄件沿著流紋裂開的情形。

圖7.1 沿著鑄件流紋裂開之裂紋有的裂縫看起來像裂紋缺陷，但實際上是流動不良引起的未密合情形，這類的裂縫寬度通常較寬。

如圖7.2所示。

a.疑是裂紋缺陷的裂縫鑄件b.裂縫切面放大後是流動不良圖7.2 疑是裂紋缺陷的裂縫及其切面放大7.2.2 縮陷7.2.2.1 缺陷的外觀縮陷是在平滑的鑄件表面產生局部的凹陷。

它常發生於厚薄不均的鑄件上肉厚較厚的部分。

7.2.2.2 缺陷發生的原因˙增壓壓力不足˙模具溫度分布不當˙增壓反應時間太慢˙離型劑用量過多˙熔湯溫度過高˙鑄件設計不當˙模具溫度過高(局部過高)7.2.3 冷接紋7.2.3.1 缺陷外觀冷接紋發生在鑄件表面上，一般有三種外觀。

一種是接合線呈現直線狀，另外一種呈現雲狀，第三種呈現漩渦。

不論何類，都是由於熔湯在充填過程中產生凝固的現象。

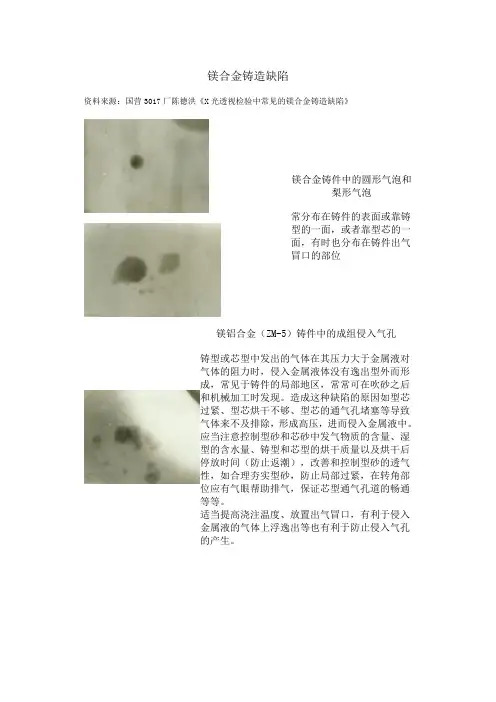

镁合金铸造缺陷资料来源：国营3017厂陈德洪《X光透视检验中常见的镁合金铸造缺陷》镁合金铸件中的圆形气泡和梨形气泡常分布在铸件的表面或靠铸型的一面，或者靠型芯的一面，有时也分布在铸件出气冒口的部位镁铝合金（ZM-5）铸件中的成组侵入气孔铸型或芯型中发出的气体在其压力大于金属液对气体的阻力时，侵入金属液体没有逸出型外而形成，常见于铸件的局部地区，常常可在吹砂之后和机械加工时发现。

造成这种缺陷的原因如型芯过紧、型芯烘干不够、型芯的通气孔堵塞等导致气体来不及排除，形成高压，进而侵入金属液中。

应当注意控制型砂和芯砂中发气物质的含量、湿型的含水量、铸型和芯型的烘干质量以及烘干后停放时间（防止返潮），改善和控制型砂的透气性，如合理夯实型砂，防止局部过紧，在转角部位应有气眼帮助排气，保证芯型通气孔道的畅通等等。

适当提高浇注温度、放置出气冒口，有利于侵入金属液的气体上浮逸出等也有利于防止侵入气孔的产生。

镁铝合金（2M-5）铸件中的气孔镁合金铸件中的块状夹渣镁合金铸件中的片状连续性夹渣镁合金铸件中的夹渣主要指氧化物夹渣，其主要来源于浇注操作不当，例如浇注时产生涡流、搅动和卷入气体。

多分布在铸件表面或铸件转接部分以及铸件内部的各部分。

夹渣表面通常是粗糙而形状不规则的孔洞，在X光底片上表现为外形不定而轮廓较清晰的黑斑，其摄影密度深浅不一，有块状或片状连续性。

目视、断口检查或机械加工时可发现其外观颜色呈灰暗色，有时呈黄色或带绿色。

防止氧化物夹渣常用措施：在熔炼过程中加入溶剂精炼，使溶剂吸收各种非金属物质（如氧化物、氮化物等），其后将在静置过程中沉于坩埚底部。

浇注时勿使金属液断流；在铸型的浇口设置撇渣装置（如过滤网和集渣包）；浇注系统的设计应保证横浇道和内浇道以最小的搅动将金属液引入型腔内。

镁合金铸件中的条状疏松镁合金铸件中的云状疏松镁合金铸件中的疏松在X光底片上呈现为黑色条状纹路或黑色云状斑块，其摄影密度不大，边缘不规则且不大明显。

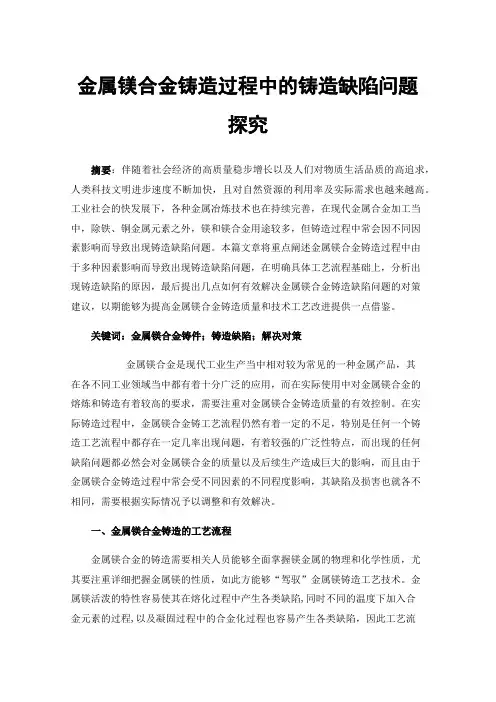

金属镁合金铸造过程中的铸造缺陷问题探究摘要：伴随着社会经济的高质量稳步增长以及人们对物质生活品质的高追求，人类科技文明进步速度不断加快，且对自然资源的利用率及实际需求也越来越高。

工业社会的快发展下，各种金属冶炼技术也在持续完善，在现代金属合金加工当中，除铁、铜金属元素之外，镁和镁合金用途较多，但铸造过程中常会因不同因素影响而导致出现铸造缺陷问题。

本篇文章将重点阐述金属镁合金铸造过程中由于多种因素影响而导致出现铸造缺陷问题，在明确具体工艺流程基础上，分析出现铸造缺陷的原因，最后提出几点如何有效解决金属镁合金铸造缺陷问题的对策建议，以期能够为提高金属镁合金铸造质量和技术工艺改进提供一点借鉴。

关键词：金属镁合金铸件；铸造缺陷；解决对策金属镁合金是现代工业生产当中相对较为常见的一种金属产品，其在各不同工业领域当中都有着十分广泛的应用，而在实际使用中对金属镁合金的熔炼和铸造有着较高的要求，需要注重对金属镁合金铸造质量的有效控制。

在实际铸造过程中，金属镁合金铸工艺流程仍然有着一定的不足，特别是任何一个铸造工艺流程中都存在一定几率出现问题，有着较强的广泛性特点，而出现的任何缺陷问题都必然会对金属镁合金的质量以及后续生产造成巨大的影响，而且由于金属镁合金铸造过程中常会受不同因素的不同程度影响，其缺陷及损害也就各不相同，需要根据实际情况予以调整和有效解决。

一、金属镁合金铸造的工艺流程金属镁合金的铸造需要相关人员能够全面掌握镁金属的物理和化学性质，尤其要注重详细把握金属镁的性质，如此方能够“驾驭”金属镁铸造工艺技术。

金属镁活泼的特性容易使其在熔化过程中产生各类缺陷,同时不同的温度下加入合金元素的过程,以及凝固过程中的合金化过程也容易产生各类缺陷，因此工艺流程要结合金属镁化学性质予以金属镁提纯，如此可以得到杂质数量相对较少的金属镁合金，操作中需重点注意运用正确的铸造方法，将金属镁溶液置入固定模型，在完全成型后进行降温处理，再取出包装。

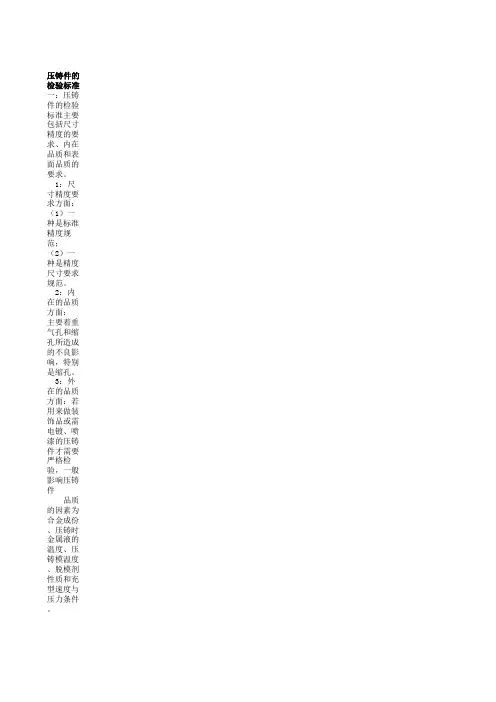

压铸件的检验标准
一：压铸件的检验标准主要包括尺寸精度的要求、内在品质和表面品质的要求。

1：尺寸精度要求方面：（1）一种是标准精度规范；（2）一种是精度尺寸要求规范。

2：内在的品质方面： 主要着重气孔和缩孔所造成的不良影响，特别是缩孔。

3：外在的品质方面：若用来做装饰品或需电镀、喷漆的压铸件才需要严格检验，一般影响压铸件
品质的因素为合金成份、压铸时金属液的温度、压铸模温度、脱模剂性质和充型速度与压力条件。

二：压铸件检查种类有以下几种：
一般有外观检查、尺寸检查、内部检查、特殊检查等，内部检查有渗透检查、超声波探伤检查、
放射线透射检查、破断检查、组织检查等，另有机械试验、分析试验；特殊检查有耐压检查、
腐蚀试验、质量检查、音响检查等。

压铸产品的检查按：北美压铸协会的《压铸产品规范检对表》（Die Cast Product Specification Checklist) 和《压铸产品表面品质规范检对表》(Die Cast Surface Finishing Specifiactions).
hecklist)。

压铸件常见缺陷及改善对策-V1
压铸件是一种常见的工业制品，由于生产过程中可能存在各种因素，会导致压铸件出现各种缺陷，影响产品性能和质量。

本文将介绍一些常见的压铸件缺陷及改善对策。

一、表面缺陷
常见的表面缺陷包括气孔、氧化皮、气泡等。

主要原因是压铸件未能完全充填模具或模具表面质量不好，而且模具温度、金属液温度等可能有偏差。

改善对策包括提高模具温度，保证金属液温度稳定，采用优质钢材制造模具，以及增加压力和时间等措施。

二、尺寸偏差
尺寸偏差是指制品与设计要求值之间存在的误差，会影响零部件的配合、装配和使用。

主要原因是模具和设备的磨损，温度控制不精确，以及金属液流动不均匀等。

改善对策包括定期维护模具，保证设备工作正常，加强温度控制，优化金属液流动情况，以及采用精密仪器检测尺寸等。

三、瘤等内部缺陷
瘤是一种内部缺陷，通常出现在薄壁部分或不易充填的区域。

瘤的产生与模具的设计、金属液的配比、铸造工艺等因素有关。

改善对策包括优化模具设计、调整金属液比例，控制铸造工艺参数以及加强质量检测等。

四、内部卷边
压铸件内部卷边是指制品的边缘有一定程度的拱形或曲度，通常出现
在加强部位或边缘区域。

主要原因是模具设计不合理，金属液充填不
充分或充填不均匀等。

改善对策包括优化模具结构，充分充填金属液，增加压力和时间等。

综上所述，良好的压铸件质量得到保障需要生产各环节掌控的精细化、全面化。

压铸件企业应高度重视成品缺陷的发现与分析，全面推进生
产设备、工艺、材料的控制管理，确保完美制品的生产。

镁合金半固态压铸成形及其控制技术摘要：在众多的合金材料中，镁合金因其重量轻、延展性高、硬度性能良好等优势，被广泛应用在压铸材料中，本文主要分析镁合金半固态压铸成形的方式以及控制技术，希望能够为压铸行业发展提供意见参考。

关键词：镁合金；半固态压铸；成形；控制技术在压铸成形材料中，铝合金与镁合金的应用较为广泛，同铝合金相比较，镁合金的强度以及延展性要更高，在压铸成形的材料中，结构相对牢固可靠。

新的发展形势下，对于镁合金的需求越来越大，镁合金的应用范围不断扩大，甚至在航空航天以及通讯设备上得到了良好的应用。

为了更好地研究镁合金成形材料，本文便针对镁合金半固态压铸成形技术进行简单分析。

1镁合金半固态压铸成形所采用的方法通常情况下，有三种途径可以实现镁合金半固态压铸成形，即触变压铸、流变压铸以及处变注射三种方法，接下来将依次进行详细分析：1.1镁合金半固态的触变压铸方法该方法是通过对半固态镁合金锭进行二次加热，变为固液后，借助密闭的送料机将其传送给压铸机，再输送到压射料筒中。

整个的压铸工作是靠冲头动作来完成的。

在二次加热前，半固态镁合金锭固相率基本在 48%-58% 之间，粘稠度较高，然二次加热后，固液镁合金锭在处于压射状态下，会受到切变作用，降低粘稠度，这样一来便提高了流动性，有助于压射成形。

1.2镁合金的流变压铸方法有关研究表明，同液态镁合金相比较，半固态镁合金的成形技术更有助于镁合金零件的压铸成型，压铸件的质量也更高。

因此，镁合金的流变压铸方法便是将液态镁合金通过降温或者搅拌的方式，来将其转变为半固态浆料后，输送到压铸机进行压铸工艺。

由此可知，在镁合金的流变压铸工艺中，关键在于液态合金到半固态合金的转化，在实际的工作中，发现这一过程最难控制的，便是成形温度，所以该方法对于温度和设备有着较高的要求。

1.3镁合金触变注射法在压铸工艺不断发展进步的大环境下，美国一家企业，根据塑料注射成型原理，对镁合金压铸工艺深入研究，开发了新型镁合金触变成形机，该专利设备主要适用于小型压铸件或者已经成型的设备加工，随后在日本投入生产，同时在生产专利设备的基础上，有对其进行创新，研发出具有热流道成形技术的模具，适用于性能要求不高的镁合金构件生产，譬如手机、电脑外壳生产。

镁合金铸件常见缺陷及分析一熔剂夹渣缺陷特征：1．表面熔剂夹渣：大块的夹渣在出型时呈暗褐色，外形一般不太规则，小点的熔渣则难以发现，氧化处理前经酸洗能溶解它2．铸件内部的熔剂夹渣在X光底片上一般呈白色的斑点，在断口上呈暗灰色3．熔剂夹渣一般分布在铸件浇注位置的下部内浇口附近及死角处4．经加工后，露于表面的熔剂夹渣放在空气中1～4小时就可以见到褐色的斑点，停放一段时间，便长出白毛。

产生原因：1．工艺操作方面，合金液浇注前没有一定的静置时间，可提式坩埚或浇包出炉时不平稳，浇注完后浇包或坩埚残留量太少，浇包在坩埚内舀取合金液时，将熔渣搅入合金液内。

工具或坩埚洗涤不干净2．熔剂和变质剂的使用方面：熔剂或变质剂的成份，配制及保管不符合要求洗涤剂使用次数太多而变稠3．工具制造方面，茶壶式浇包或可提式坩埚底部挡渣板焊接质量不好，有渗漏现象。

防止方法：1．在坩埚内舀取合金液时用浇包的底部轻轻拨开熔剂层，然后用大口舀取，前一次舀取金属至下次舀取不少于4分钟2．精炼和变质处理后至浇注前，镇静时间不少于15分钟，并打净熔渣，浇注中禁止撒熔剂，一般可艾萨克硫磺与硼酸混合物灭火3．熔剂坩埚的温度不低于750~C，并洗净所用工具。

浇完后，底朝上，漏净所有的熔剂4．浇注时坩埚吊出要平稳5.使用合格的熔剂，并定期检查二氧化夹渣缺陷特征：1.位于铸件表面层，多以网状分布在内浇口I附近的铸件表面内。

有时呈薄片带有皱纹的不I规则云彩状，断口常是黄色或褐色2．沿铸件壁厚呈片状 [的夹层或穿透整个壁厚；(也有分散的)，表面看去是一条金黄色或黄褐色流纹。

打断口时，往往从夹层断裂，氧化皮夹在其中3．以团絮状存在于铸件内部多而薄壁铸件常露出表面。

断口是暗灰色或黑色。

有时常常有少量熔剂产生原因：1．在合金熔炼过程中生成氧化物而造成的夹渣(也称一次夹渣)。

主要由于炉料不清洁，熔剂质量不好，以及熔炼过程不当所造成2．在浇注过程中合金氧化生成氧化物而造成的夹渣(也称二次夹渣)。

镁合金压铸件出现变形的原因可能有以下几种：
模具温度：镁合金的成型过程通常在一定温度下进行。

如果模具温度不适当，可能会导致压铸件在冷却和凝固过程中产生不均匀的收缩，从而引起变形。

压射速度：压射速度对镁合金压铸件的质量有很大影响。

如果压射速度不够，可能会导致压铸件内部的组织不致密，从而产生变形。

熔体温度：熔体温度也是影响压铸件质量的重要因素。

如果熔体温度过低，可能会导致压铸件在凝固过程中产生收缩缺陷，如缩孔和缩松，这也可能导致变形。

铸件结构设计：铸件的结构设计也会影响其变形情况。

如果铸件的结构不合理，例如壁厚不均匀或存在尖角等，可能会在压铸过程中产生应力集中，从而导致变形。

脱模过早：在镁合金压铸过程中，如果脱模过早，由于压铸件尚未完全冷却和凝固，其内部可能仍存在残余应力。

这些残余应力可能在脱模后释放，导致压铸件变形。

为了避免镁合金压铸件出现变形，可以采取以下措施：
合理控制模具温度、压射速度和熔体温度等工艺参数。

优化铸件结构设计，避免壁厚不均匀和尖角等问题。

在合适的时机进行脱模，避免过早脱模导致残余应力释放。

对压铸件进行适当的热处理，以消除残余应力和改善组织结构。

请注意，以上只是一些可能的原因和相应的解决措施。

在实际生产过程中，还需要根据具体情况进行细致的分析和调整。
