中建三——施工临时用电计算

  • 格式：docx
  • 大小：67.29 KB
  • 文档页数：19

一. 施工临时用电计算 （一） 计算公式 计算公式 说明

总供电容量计算公式：P=1.05（K1×∑P1/cosψ+φ×K2∑P2+ K3∑P3+ K4∑P4） 1、P——供电设备总需要容量（kVA）；

2、P1——电动机额定功率（kW）； 3、P2——电焊机额定容量（kVA）； 4、P3——室内照明容量（kW）； 5、P4——室外照明容量（kW）； 6、cosψ——电动机的平均功率因数，取0.75； 7、φ——电焊机使用不均衡系数，取0.5； 8、K∑p——有功功率同期系数0.8-1.0 9、K∑q——无功功率同期系数0.93-1.0

有功功率Pjs(kW)=∑P 无功功率Qjs(Kvar)=Pjs×tgφ 视在功率Sjs(kVA)=SQR[（Pjs）2＋（Qjs）2] 总电流I（A）=1000P/（31/2×U）

电焊机容量的换算=SQRT(额定暂载率/100％暂载率)×P2×cosφ

（二） 需要系数的取定 K1、K2、K3、K4——需要系数的取定参见下表：

用 电 名 称 数 量 需 要 系 数 备 注 K 数值

电 动 机 3～10台 11～30台 30台以上 K1

0.7

0.6 0.5 0.5 如施工中需要电热时，应

将其用电量计算进去，为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算。

加工厂动力设备 电 焊 机 3～10台 10台以上 K2 0.6 0.5

室内照明 K3 0.8

室外照明 K4 1.0 （三） 施工用电容量计算 1. 总用电量计算

序号 用电设备 型号 设备 数量 设备 容量 kW 需用 系数 Kx

功率因数 cosφ

计 算 负 荷 有功 功率 kW 无功 功率 Kvar 视在 功率 kVA 连续工作制设备容量计算 钢结构安装机械设备 塔楼部分 1 电焊条烘箱 YGCH-X400 2 9 0.2 0.65 3.60 4.21 5.54 2 砂轮切割机 SQ-40-1Q 1 4 0.2 0.6 0.80 1.07 1.33 序号 用电设备 型号 设备 数量 设备 容量 kW 需用 系数 Kx

功率因数 cosφ

计 算 负 荷 有功 功率 kW 无功 功率 Kvar 视在 功率 kVA 3 空气压缩机 XF200 7 3 0.2 0.8 4.20 3.15 5.25 4 压型钢板点焊机 CPVD350 3 2 0.4 0.8 2.40 1.80 3.00 地面加工部分 1 电焊条烘箱 YGCH-X400 1 9 0.2 0.65 1.80 2.10 2.77 2 砂轮切割机 SQ-40-1Q 1 4 0.2 0.6 0.80 1.07 1.33 3 空气压缩机 XF200 3 3 0.2 0.8 1.80 1.35 2.25 4 半自动埋弧焊机 LX5-1000 4 92 0.6 0.8 220.8 165.6 276.00 土建机械设备 1 塔吊 STL203-10T 1 85.4 0.6 0.8 51.24 38.43 64.05 2 塔吊 C7030 1 86 0.6 0.8 51.60 38.70 64.50 3 塔吊 QTD125 1 66 0.6 0.8 39.60 29.70 49.50

4 施工电梯 SC200GS 3 96 0.7 0.8 201.60 151.2 252.00

5 施工电梯 SC270/270GZ 3 228.6 0.7 0.8 160.02 120 200.03 6 施工电梯 SC200/200GS 3 192.3 0.7 0.8 403.83 302.9 504.79 7 施工电梯 SC200/200TD 3 66 0.6 0.8 79.20 59.40 99.00 8 深层喷射搅拌机PH-5A PH-5A型 3 37 0.5 0.8 55.50 41.63 69.38 9 灰浆泵 UB3C 3 1.3 0.45 0.8 1.76 1.32 2.19 10 旋喷钻机 XL50 1 22 0.3 0.8 6.60 4.95 8.25 11 钻机 XY-100 1 11 0.3 0.8 3.30 2.48 4.13 12 泥浆机 BW-250 1 7.5 0.3 0.8 2.25 1.69 2.81 13 高压泵 3DZ-S/75 1 13 0.15 0.8 1.95 1.46 2.44 14 排浆泵 DYN50-32 1 5.5 0.1 0.8 0.55 0.41 0.69 15 回浆泵 HB80 1 5.5 0.2 0.8 1.10 0.83 1.38 16 搅拌机 WJQ80-1 1 2.8 0.4 0.8 1.12 0.84 1.40 17 泥浆泵 BW-250 6 22 0.4 0.8 52.80 39.60 66.00 18 排浆机 100NL 6 7.5 0.4 0.75 18.00 15.87 24.00 19 泥浆搅拌机 QZL1-NJ5.5 3 5.5 0.3 0.8 4.95 3.71 6.19 20 潜孔钻机 KSD-168 4 18 0.4 0.8 28.80 21.60 36.00

21 空压机 M330871 115 2.2 0.4 0.8 101.20 75.90 126.50 22 行桩机 CK1500 3 45 0.4 0.8 54.00 40.50 67.50 23 高压注浆泵 BW250 3 14 0.4 0.8 16.80 12.60 21.00 24 拖式混凝土输送泵 HBT60 3 110 0.2 0.8 66.00 49.50 82.50 序号 用电设备 型号 设备 数量 设备 容量 kW 需用 系数 Kx

功率因数 cosφ

计 算 负 荷 有功 功率 kW 无功 功率 Kvar 视在 功率 kVA

25 低压输送泵 HBT60.16. 110S 2 110 0.4 0.8 88.00 66.00 110.00 26 砼振动棒 HZ—50 40 1.1 0.2 0.8 8.80 6.60 11.00 27 钢筋调直机 GT6-12 4 5.5 0.3 0.75 9.90 8.73 13.20 28 钢筋弯曲机 GW40 8 3 0.3 0.82 10.80 7.54 13.17 29 钢筋切断机 GQ40 8 1.5 0.3 0.8 5.40 4.05 6.75 30 直螺纹机床 GX-40 4 4 0.3 0.75 7.20 6.35 9.60 31 单面压刨机 MB105A 4 4 0.3 0.8 7.20 5.40 9.00 32 木工圆锯机 MJ-104 4 2.5 0.15 0.82 2.25 1.57 2.74 33 潜水污水泵 WQ40-21-5.5 5 5.5 0.15 0.8 4.13 3.09 5.16 34 潜水污水泵 WQ30-32-7.5 20 7.5 0.15 0.8 22.50 16.88 28.13 35 提升水泵 KQD50-15X7 10 7.5 0.25 0.8 18.75 14.06 23.44

36 提升水泵 KQDP50-16SX9 6 11 0 .25 0.8 16.50 12.38 20.63 37 其他专业机械设备 综合 1 200 0.5 0.8 100.0 75.00 125.00 38 办公区用电 综合 1 150 0.8 0.8 120.0 90.00 150.00 小计 2125 1601 2661 反复短时工作制用电设备组设备容量计算 1 CO2焊机ε=60% OTC-600 60 22.3 0.6 0.8 1205 903 1506 2 直流电焊机ε=40% ZX-500 10 10.6 0.6 0.8 63.75 47.81 79.69 3 熔焊栓钉机ε=60% RSN-2500ZX 3 128.3 0.6 0.8 230.9 173 288.61 4 电焊机ε=60% BX-300 15 14.5 0.3 0.8 65.25 48.94 81.57 小计 1163 872 1454 合计 3288 2473 4115 有功功率同期系数取0.8 无功功率同期系数取0.93 2631 2300 3494

同时系数取0.8 2104 1840 2795 2. 阶段性用电量计算 因为每个施工阶段的用电量都不一样，通过对施工进度计划的分析可将用电量情况分为三个阶段，如下表： 序号 用电时间段 主要用电设备 说明

1 开工---基坑支护 钢结构焊接设备、基坑支护设备、潜污泵等 2 基坑支护---塔楼36层 钢结构焊接设备、土建钢筋木工加工设备、潜污泵和1#、2#、3#、4#、6#施工电梯等 基坑支护后便不再使用基坑支护设备，所以土建钢筋加工设备用的电缆在前期用于基坑支护设备，就没有对基坑支护设备单独配置电缆。

3 塔楼36层以后 钢结构焊接设备、土建钢筋木工加工设备、潜污泵和1#、2#、3#、4#、5#、6#、7#、8#、9#、施工电梯以及其他专业设备等 33层后塔楼因钢板剪力墙变为了钢柱，所以减少了10台CO2焊机，36层后因地面组装焊接量减少而减少了16台地面加工的CO2焊机。

(1） 基坑支护完成前施工阶段

序号 用电 设备 型号 设备 数量 设备 容量 kW 需用 系数 Kx

功率 因数 cosφ

计 算 负 荷 有功 功率 kW 无功 功率 Kvar 视在 功率 kVA 连续工作制设备容量计算 钢结构安装机械设备 塔楼部分 1 电焊条烘箱 YGCH-X400 2 9 0.2 0.65 3.60 4.21 5.54 2 砂轮切割机 SQ-40-1Q 1 4 0.2 0.6 0.80 1.07 1.33 3 空气压缩机 XF200 7 3 0.2 0.8 4.20 3.15 5.25 4 压型钢板点焊机 CPVD350 3 2 0.4 0.8 2.40 1.80 3.00 地面加工部分 1 电焊条烘箱 YGCH-X400 1 9 0.2 0.65 1.80 2.10 2.77 2 砂轮切割机 SQ-40-1Q 1 4 0.2 0.6 0.80 1.07 1.33 3 空气压缩机 XF200 3 3 0.2 0.8 1.80 1.35 2.25 4 半自动埋弧焊机 LX5-1000 4 92 0.6 0.8 220.80 165.60 276.00 土建机械设备 1 塔吊 STL203-10T 1 85.4 0.6 0.8 51.24 38.43 64.05 2 塔吊 C7030 1 86 0.6 0.8 51.60 38.70 64.50 3 塔吊 QTD125 1 66 0.6 0.8 39.60 29.70 49.50 4 施工电梯 SC200GS 3 96 0.7 0.8 201.6 151.2 252 5 施工电梯 SC200/200GS 3 192.3 0.7 0.8 269.22 201.9 336.5

合集下载

施工现场临时用电计算书

施工现场临时用电计算书

施工现场临时用电计算书计算书1、总用电量计算(依据公式) ：(1) P1①井塔吊和木工设备K x = 0.5 , Cos© = 0.7 ;P js =44.4KW木工机具：7.5 KW44.4+7.5=51.9 KW(2) P2供搅拌机、砂浆机和A楼施工用电K x = 0.5 ，Cos© = 0.7 ；P js =10.5KWA楼照明=50 KW10.5+50=60.5 KW(3) P3 两台人货电梯用电K x = 0.5 ，Cos© = 0.7 ；P js =20kW(4) P4 B 楼施工用电K x = 0.5 ，Cos© = 0.7 ；P js = 50kW(5) P5②#塔吊K x = 0.5 ，Cos© = 0.7 ；P js = 44.4kW(6) P6 钢筋切断、对焊、调直和弯曲等机组K x = 0.5 , Cos© = 0.7 ;P js = 89.93kW(7) 总的负荷计算，功率因数= 0.7 ，系数取=0.5。

总的有功功率P js= (51.9 ＋60.5 ＋20＋50＋44.4＋89.93+A、B 楼照明和移动机具225.1) = 541.83kW计算变压器容量= K x 541/0.7=386kVAljs=0.5X 541KW/1.732X 0.38 X 0.7=588A2、选择变压器根据计算的总的容量选择ZBW-450/10 型三相电力变压器，它的容量为450kVA>386kVA X 1.1(增容系数)能够满足使用要求，其高压侧电压为10kV 同施工现场外的高压架空线路的电压级别一致。

3、选择总箱的进线截面及进线开关(1) 选择导线截面：上面已经计算出总计算电流l js = 588A ，查表得室外埋设线路40° C时选择240伽2,其安全载流量为592A,能够满足使用要求。

由于供电箱至动力总箱距离短，可不校核电压降的选择。

施工现场临时用电快速估算

施工现场临时用电快速估算

钢筋弯曲机
GW-40
8
芜湖
2012年
1
满足
13
钢筋调直机
8
芜湖
2012年
2.8
满足
14
镝灯
25
南京
2012年
5
满足
15碘钨灯ຫໍສະໝຸດ 23南京2013年
1
满足
16
楼层照明
60
南京
2013年
1
满足
17
办公区照明
6
昆山
2014年
1
满足
∑P1
P=K（K1—— +K2∑P2+K3∑P3+K4∑P4）
COSφ
式中：
P—用电设备总用电容量（Kw），K未预计施工用电系数（1。05~1。1）
0。7
如施工中需用电加热时，应将其用电量计算进去，为使计算接近实际，式中各顶用电根据不同性质分别计算。
11~30台
0.6
30台以上
0.5
加工厂动力设备
0.5
电焊机
3～10台
K2
0.6
10台以上
0。5
室内照明
K3
0。6
室外照明
K4
1.0
I线=KX×P÷（31/2（U线×COSφ)
I线：电流
KX：0。7～0。8
10
扬州
2012年
7.5
满足
6
电焊机
BX3—300-2
15
南京
2014年
18
满足
7
砼振动器
D30-D70
25
上海
2013年
2.5
满足
8
振捣棒
施工现场临时用电计算

施工现场临时用电计算

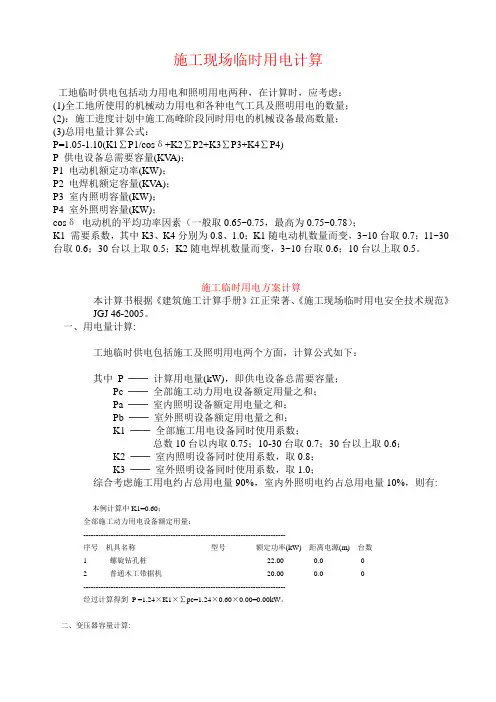

施工现场临时用电计算工地临时供电包括动力用电和照明用电两种，在计算时，应考虑：(1)全工地所使用的机械动力用电和各种电气工具及照明用电的数量；(2)：施工进度计划中施工高峰阶段同时用电的机械设备最高数量；(3)总用电量计算公式：P=1.05-1.10(K1∑P1/cosδ+K2∑P2+K3∑P3+K4∑P4)P_供电设备总需要容量(KV A)；P1_电动机额定功率(KW)；P2_电焊机额定容量(KV A)；P3_室内照明容量(KW)；P4_室外照明容量(KW)；cosδ_电动机的平均功率因素（一般取0.65~0.75，最高为0.75~0.78）；K1_需要系数，其中K3、K4分别为0.8、1.0；K1随电动机数量而变，3~10台取0.7；11~30台取0.6；30台以上取0.5；K2随电焊机数量而变，3~10台取0.6；10台以上取0.5。

施工临时用电方案计算本计算书根据《建筑施工计算手册》江正荣著、《施工现场临时用电安全技术规范》JGJ 46-2005。

一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有:本例计算中K1=0.60；全部施工动力用电设备额定用量：---------------------------------------------------------------------------------序号机具名称型号额定功率(kW) 距离电源(m) 台数1 螺旋钻孔桩22.00 0.0 02 普通木工带据机20.00 0.0 0---------------------------------------------------------------------------------经过计算得到P =1.24×K1×∑pc=1.24×0.60×0.00=0.00kW。

建筑施工现场临时用电计算

建筑施工现场临时用电计算

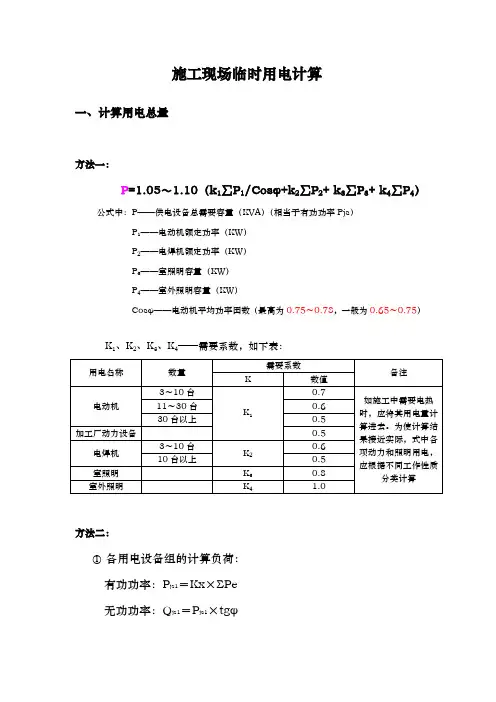

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js1)1/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务围的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。
