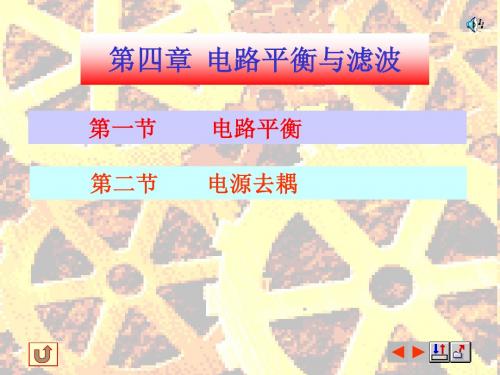

电磁兼容(第四章)电路平衡与滤波

电磁兼容(第四章)电路平衡与滤波

通常在负载电源总线上并联一个去耦电容，就能获得一个较低的特征阻 抗。然而由于电容具有等效串联电感，因此不能在所有频率上都保持的阻 抗。高频时，只有使用传输线的设计方法，才能保持低传输特征阻抗。
二、去耦滤波器
由于电源及其配电系统并不是一个理想的电压源，所以为每一个电路或 每一组电路都提供去耦是十分必要的，这样可以减小经过电源系统耦合的 噪声。 R-C去耦网络和L-C去耦网络都可以用于将电路和电源隔离开，以消除 电路之间的耦合并防止电源噪声的进入。 R
A RC RL VS B
A RS RL VS B
第二节
一、直流电源特性
电源去耦
理想的电源是一个阻抗等于零的电压源。典型的电源配电系统，由一 个直流源通过保险丝连接到一个变化的负载上，一般会在负载的两端跨接 一个旁路电容。 F
VDC
C
RL
典型的直流配电系统原理图
实际的直流电源配电系统，直流电压源会有内阻；连接电源和负载的 传输线具有分布电阻、分布电容和分布电感；并且传输导线会从环境中接 收到噪声电压；用以滤波的旁路电容也具有寄生电阻和寄生电感。
平衡度越好，电路共模噪声抑制的效果就越好。对于一个设计优良的电 路，达到60dB—80dB的平衡度是合理的。要想平衡度超过这个范围，也是 可能的，但需要使用特殊的电缆，并且对电路进行处理。 系统的平衡度取决于源、信号线和负载的平衡，其中也包括寄生电容和 阻抗的平衡。
六、平衡电路实例
例：有一个平衡度为60dB的电路，使用非屏蔽电缆。由于电场耦合，每根 电缆拾取的共模电压为：300mV，耦合到负载上的噪声降低60dB为300µ V。 如果围绕传输导线放置一个接地屏蔽层，则电缆拾取的共模电压下降到 13mV，耦合到放大器上的噪声电压再下降60dB，则为13µ V。

有源滤波装置讲解

有源滤波装置讲解

4、有源滤波装置4.1 采用的标准规范设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合如下标准规范：《地铁设计规范》GB50157-2003 《城市轨道交通技术规范》GB50490-2009 《低压成套开关设备和控制设备》GB7251.1-2005《低压开关设备和控制设备第1部分：总则》GB/T14048.1-2006 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》GB/T16935.1-2008 《低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器》GB14048.3-2008《半导体变流器基本要求的规定》GB/T3859.1-93 《半导体变流器》 GB 17950-2000 《半导体变流器》 IEC60146《标称电压1kV及以下交流电力系统用非自愈式并联电容器第1部分：总则—性能、试验和定额—安全要求安装和运行导则》GB/T 17886.1-1999《电力电容器低压功率因数补偿装置》GB/T 22582-2008 《供配电系统设计规范》GB50052-2009 《低压配电设计规范》GB50054-95 《民用建筑电气设计规范》JGJ16-2008 《低压用户电气装置规程》DGJ08-100-2003《受谐波影响的工业交流电网、过滤器和并联电容器的应用》IEC 61642《电磁兼容(EMC).第2部分：环境—第4分部分：工厂低频传导骚扰兼容水平》IEC 61000-2-4《电磁兼容(EMC)—第4部分：试验和测量技术—第7分部分：供电系统及所连设备谐波和谐间波和测量和测量仪器导则》IEC 61000-4-7《电能质量供电电压偏差》GB/T12325-2008《电能质量电压波动和闪变》GB/T12326-2008 《电能质量公用电网谐波》GB/T14549-93《电能质量三相电压不平衡》GB/T15543-2008 《电能质量电力系统频率偏差》GB/T15945-2008《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》GB/17625.1-2003 《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB17625.2-2007《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》GB/Z 17625.3-2000《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制》GB/Z 17625.6-2003《外壳防护等级（IP代码）》GB4208-2008所采用的标准均应为合同执行时的最新有效版本。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第四章 一体化机柜式有源电力滤波器
型号说明

产品概述
CpCurve系列有源电力滤波器是基于IGBT功率变化器的用于动态滤除谐波、动态补偿无
功的电力电子装置。CpCurve系列有源电力滤波器实时监测电网中的各次谐波和无功功率，并
进行动态跟踪补偿，因此能够对幅值和频率都变化的谐波和变化的无功进行补偿。CpCurve系
列有源电力滤波器克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等
缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
CpCurve系列有源电力滤波器采用闭环控制方式，并
结合独创的自适应控制算法，使其在满载和轻载下均能达到
很好的谐波性能；CpCurve系列有源电力滤波器采用电流
平均值控制方式并结合LCL拓扑结构，克服了传统的满环
电流控制由于开关频率变化所带来的输出CpCurve频率范
围宽、滤波较困难、高频谐波会干扰电网等缺点。 工作原理图
产品特点
* 滤波范围广，2-50次全范围有效
* 3L型CpCurve有源电力滤波器全补偿或指定次补偿20种不同谐波
* 4L型CpCurve有源电力滤波器全补偿或指定次补偿15种不同谐波
* 响应速度快，全补偿响应时间小于300us，指定次补偿响应时间小于40ms
* 多功能性，同时治理多种电能质量问题，谐波、无功补偿功能可自由设备
* 具备中性线滤波能力（限4L型CpCurve有源电力滤波器）
* 允许互感器安装在电源侧或负载侧，用户可根据现场情况自由选择
* 支持系统自动限流运行功能，待补偿电流超出补偿容量后系统自动进入限流工作模式
* 自动跟踪补偿电网中变化的谐波电流，补偿性能不受系统阻抗影响
* 完善的模块并联技术，支持多台CpCurve有源电力滤波器并联运行
* 完善的开机自诊断技术，使系统尽在掌握之中
* 强电主回路与弱电控制系统之间采用光电隔离，安全可靠
* 军工级别的通讯误码侦别技术，确保系统通讯的可靠性及安全性

治理前电流波形
治理后电流波形
治理前电流畸变率治理后电流畸变率

技术参数
名称 项目 参数
CpCurve 额定补偿电流 50A-300A
输入 工作电压 400V(-20%～+15%),690V(-20%～
+15%)/400V(-20%～+15%)

工作频率 50/60Hz

性能指标 滤波能力 THDI＜3%(额定）
滤波范围 2～50次谐波，消除全部指定次谐波
单次谐波补偿率调整 可对每次谐波的补偿电流限值
瞬时响应时间 ＜100us
全响应时间 ＜10ms
有功功率损耗 ＜3%（额定）
校正三相不平衡 有
无功补偿功能 有，可设定功率因数
过载保护 自动限流在100%额定输出
开关频率 20KHz
显示与操作 显示界面 5.7英寸中文彩色触摸屏
显示状态 电流、电压、功率和谐波畸变率等电网参数
通讯 Modbus,RS485,TCP/IP以太网
输入及输出干结点 5个输出结点，4个输入结点（用户可自定义）
产品配置 单机运行 可以
并机运行 可多台并机

安装尺寸
使用环境条件
环境温度 -10℃～50℃
储存环境 -40℃～65℃
相对湿度 最大95%，无凝露
海拔高度 2000米以下
产品尺寸

CpCurve-380-40-40C3 40A 机柜式 三相三线 600*800*2000mm 237kg
CpCurve-380-75-75C3 75A 机柜式 三相三线 513*602.5*180mm 247kg
CpCurve-380-75-150C3 150A 机柜式 三相三线 513*602.5*180mm 289kg
CpCurve-380-75-225C3 225A 机柜式 三相三线 513*602.5*180mm 331kg
CpCurve-380-75-300C3 300A 机柜式 三相三线 513*602.5*180mm 373kg
CpCurve-380-75-375C3 375A 机柜式 三相三线 513*602.5*180mm 415kg
CpCurve-380-75-450C3 450A 机柜式 三相三线 513*602.5*180mm 457kg
CpCurve-380-75-525C3 525A 机柜式 三相三线 513*602.5*180mm 499kg
CpCurve-380-40-40D4 40A 抽屉式 三相四线 513*602.5*180mm 41kg
CpCurve-380-75-75D4 75A 抽屉式 三相四线 513*602.5*180mm 51kg
CpCurve-380-40-40C4 40A 机柜式 三相四线 600*800*2000mm 237kg
CpCurve-380-75-75C4 75A 机柜式 三相四线 513*602.5*180mm 247kg
CpCurve-380-75-150C4 150A 机柜式 三相四线 513*602.5*180mm 289kg
CpCurve-380-75-225C4 225A 机柜式 三相四线 513*602.5*180mm 331kg
CpCurve-380-75-300C4 300A 机柜式 三相四线 513*602.5*180mm 373kg
CpCurve-380-75-375C4 375A 机柜式 三相四线 513*602.5*180mm 415kg
CpCurve-380-75-450C4 450A 机柜式 三相四线 513*602.5*180mm 457kg
CpCurve-380-75-525C4 525A 机柜式 三相四线 513*602.5*180mm 499kg

产品接线图
