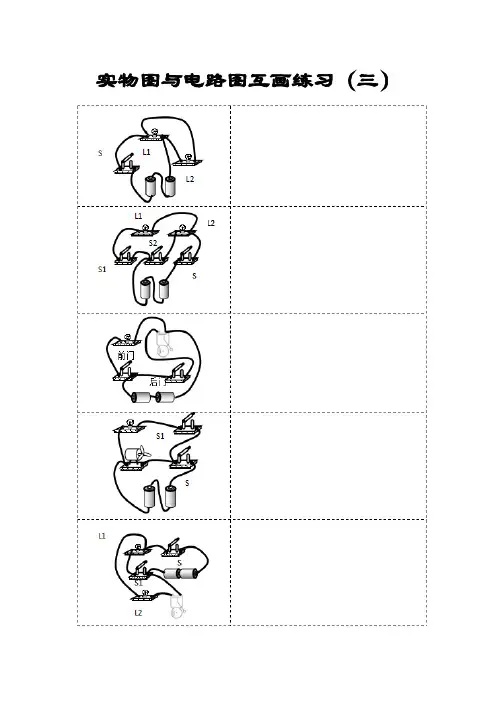

实物图与电路图互画练习(三)

电路作图题：

1、按电路图连接实物图：

（1）

（2）

（3）

（4）

2、按实物图画出电路图：

L1 S1

S2 L2

S

S1

S2 L1 L2

L3 +

—

L3 L2 L1

S2

S1 L1 L2

S2

S S1

L1 L2 S2

S1

3、按要求连接电路图或实物图：

（1）现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S1闭合时L1亮，S2闭合时L2亮．并画出电路图。

电路图：

（2）L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

（3）．根据图2实物，在右图线框内画出对应的电路图．

（4）按图5所示的电路，在右画线框内出相应的电路图．

（5）在右图框内画出相应的电路图．

L1 L2

S1 S2

L1

L2 S图2

L1 L2 S2 S1

图5

L1 S2

S1 L2 图3

S1

L1 L2 S

S L1 L2

S1

（6）L1、L2并联，S控制干路，S1控制L1

4.按实物图画电路图

（1）

5.按要求画电路

（1）L1、L2并联，S控制L1

（2）L1、L2、L3并联，S1控制L3，S2控制干路

（3）如图所示是一个黑盒子，a，b是面板上两个窗口，a内是红灯，b内是黄灯，有三节干电池串联供电，只闭合S1时，红灯、黄灯都亮．只闭合S2时，两灯都不亮，S1、S2都闭合时，只有黄灯亮，请画出盒子内的电路图．

（4）黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如图所示．用导线连接A、B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，铃不响，灯不亮．试画出此装置的内部电路图．

（5）给你一个电池组，一个单刀双掷开关S1，一个单刀单掷开关S2，两只灯泡，要求闭合或开启开关，既可组成串联电路又可组成并联电路．试画出你的设计电路图．

9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．

画电路图、实物连接专题练习

1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。

①

③

L1

L2

②

2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。

④

⑤

①

③

④

②

3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。

4、根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上，并在右边画出它的电路图。

A B C D a

b

S1

S2

S3 ⑤ 5、某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图，并把实物连接成电路。

6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。 红灯 绿灯

前门

后门

WORD整理版

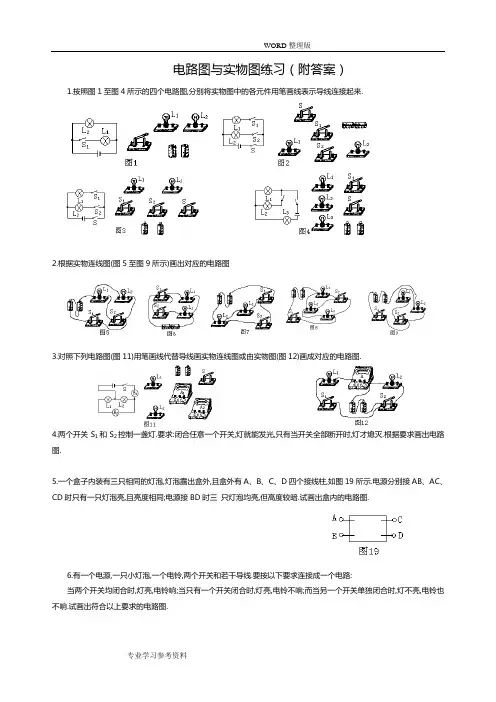

专业学习参考资料 电路图与实物图练习（附答案）

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.

2.根据实物连线图(图5至图9所示)画出对应的电路图

3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.

4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.

5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三 只灯泡均亮,但高度较暗.试画出盒内的电路图.

6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:

当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.

WORD整理版

专业学习参考资料 7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.

8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图

9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.

第十六章 专题训练 画电路图 连接实物电路

1．如图所示，根据实物连接图画出相应的电路图。（要求作图规范）

2．根据图实物图画出电路图（画在右侧方框内）。

3．按照图所示的实物电路，请在右侧方框内画出对应的电路图。

4．如图所示的电路实物图，请根据实物图在方框内画出相应的电路图。

5．根据图实物图的连接方式，在图2虚线框中画出相应的电路图。

6．如图所示是电位器示意图，请在A、B、C三个接线柱中选择两个连入电路，要求顺时针旋转滑片时灯泡变亮。

7．如图，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。

8．按照甲图所示的电路图，将图乙中的实物元件连接起来。

9．如图甲，电源电压为6V，请根据电路图将图乙的实物图连接完整。

10．将图中的器材连接起来，要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压。

11．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。要求滑动变阻器的滑片向左移灯变亮。

12．如图所示，通过灯泡的电流为0.8A，请你用笔画线代替导线，按照图甲所示电路图，将图乙中的实物电路图连接完整。

13．如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器向左移动灯泡变亮度。

14．如图，现有两个小灯泡、一个开关、一个滑动变阻器，6V的电源，导线若干，将这些元件连接成电路，要求：

（1）开关控制两只小灯泡；

（2）滑动变阻器的滑片向右滑动时，小灯泡L1亮度变亮，L2的亮度不变。

15．根据电路图连接实物电路。

16．在图中的里填上适当的电表符号，使之成为正确的电路图。

17．请按如图中的电流方向，在虚线框内填入电池和电压表的符号，使电路成为正确的串联电路。

参考答案

1．
