包芯纱及纺制工艺流程

空包和机包氨纶纱介绍

———————————————————————————————— 作者：

———————————————————————————————— 日期:

ﻩ

空包和机包氨纶纱介绍

摘要：

空气包覆纱（简称空包，英文缩写为AＣY)是将外包纤维长丝与氨纶丝同时牵伸经过一定型号喷嘴,经高压缩的空气规律性的喷压形成节律性的网络点的纱线。其织物手感柔软滑爽；

机械包覆纱(简称机包,英文缩写为ＳCY）是将外包纤维长丝不断的旋转并缠绕在被匀速牵伸的芯丝氨纶上,是经加捻而具有捻度(英文缩写为TPM)的,织物风格平整挺括是其主要特点。

关键字 氨纶纱 正文：

小知识:空包和机包氨纶纱介绍

氨纶包覆纱（Coｖereｄ Spaｎdeｘ Yarn)，一般有单包、双包等包覆形式。其中锦氨、涤氨多以单包的方式包覆居多。 ﻫ 空气包覆纱（简称空包，英文缩写为AＣY)是将外包纤维长丝与氨纶丝同时牵伸经过一定型号喷嘴,经高压缩的空气规律性的喷压形成节律性的网络点的纱线。其织物手感柔软滑爽;

机械包覆纱（简称机包，英文缩写为SCY）是将外包纤维长丝不断的旋转并缠绕在被匀速牵伸的芯丝氨纶上,是经加捻而具有捻度（英文缩写为TPM)的,织物风格平整挺括是其主要特点。

空包机包纱线在下游织厂织造各有优劣。空包在喷气织机上整经时一般需要上浆,否则织物易起毛断丝等，但打纬就可以直接使用。单从成本考虑，空包产能大 大高于机包产能使得价格比机包更低,便于降低下游织厂的成本。机包尽管不外露芯丝,一般除捻度不匀外不易产生纺纱和织造时的质量问题，但产量低，价格因此 比同规格的空包高ＲＭB500０／T以上,细旦包覆纱的价格甚至高于同规格的空包RMB１0000/T以上,因此大大增加了使用机包的成本。 ﻫ 在纺纱过程中，氨纶的预牵伸倍数(Ｓｐaｎdex Streｔch)是一项重要的工艺参数，它影响包覆纱(Cｏverｅd

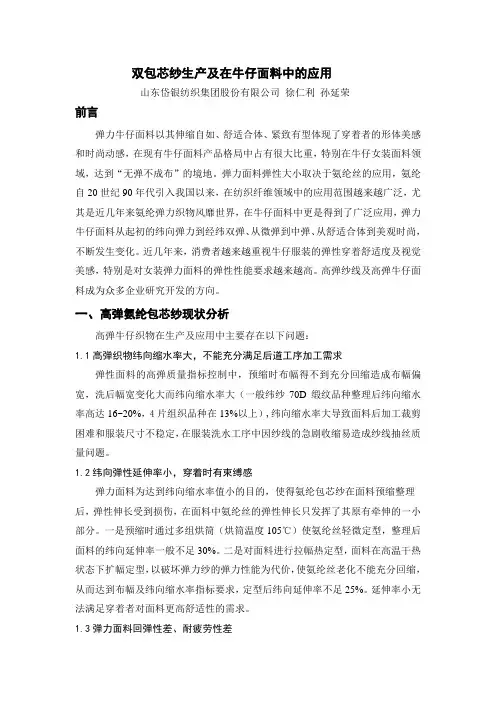

双包芯纱生产及在牛仔面料中的应用

山东岱银纺织集团股份有限公司 徐仁利 孙延荣

前言

弹力牛仔面料以其伸缩自如、舒适合体、紧致有型体现了穿着者的形体美感和时尚动感，在现有牛仔面料产品格局中占有很大比重，特别在牛仔女装面料领域，达到“无弹不成布”的境地。弹力面料弹性大小取决于氨纶丝的应用，氨纶自20世纪90年代引入我国以来，在纺织纤维领域中的应用范围越来越广泛，尤其是近几年来氨纶弹力织物风靡世界，在牛仔面料中更是得到了广泛应用，弹力牛仔面料从起初的纬向弹力到经纬双弹、从微弹到中弹、从舒适合体到美观时尚，不断发生变化。近几年来，消费者越来越重视牛仔服装的弹性穿着舒适度及视觉美感，特别是对女装弹力面料的弹性性能要求越来越高。高弹纱线及高弹牛仔面料成为众多企业研究开发的方向。

一、高弹氨纶包芯纱现状分析

高弹牛仔织物在生产及应用中主要存在以下问题：

1.1高弹织物纬向缩水率大，不能充分满足后道工序加工需求

弹性面料的高弹质量指标控制中，预缩时布幅得不到充分回缩造成布幅偏宽，洗后幅宽变化大而纬向缩水率大（一般纬纱70D缎纹品种整理后纬向缩水率高达16~20%，4片组织品种在13%以上）,纬向缩水率大导致面料后加工裁剪困难和服装尺寸不稳定，在服装洗水工序中因纱线的急剧收缩易造成纱线抽丝质量问题。

1.2纬向弹性延伸率小，穿着时有束缚感

弹力面料为达到纬向缩水率值小的目的，使得氨纶包芯纱在面料预缩整理后，弹性伸长受到损伤，在面料中氨纶丝的弹性伸长只发挥了其原有牵伸的一小部分。一是预缩时通过多组烘筒（烘筒温度105℃）使氨纶丝轻微定型，整理后面料的纬向延伸率一般不足30%。二是对面料进行拉幅热定型，面料在高温干热状态下扩幅定型，以破坏弹力纱的弹力性能为代价，使氨纶丝老化不能充分回缩，从而达到布幅及纬向缩水率指标要求，定型后纬向延伸率不足25%。延伸率小无法满足穿着者对面料更高舒适性的需求。

1.3弹力面料回弹性差、耐疲劳性差 弹力面料在高温作用下，氨纶丝的分子结构遭到破坏，导致拉伸后无法再回到原始状态，即氨纶的回弹性变差，回复率不足91%；同时氨纶的弹性模量较小，回弹性差的氨纶再次经外力拉伸后耐疲劳性变差。使服装在穿着过程中，膝盖受力易变形、鼓包等。

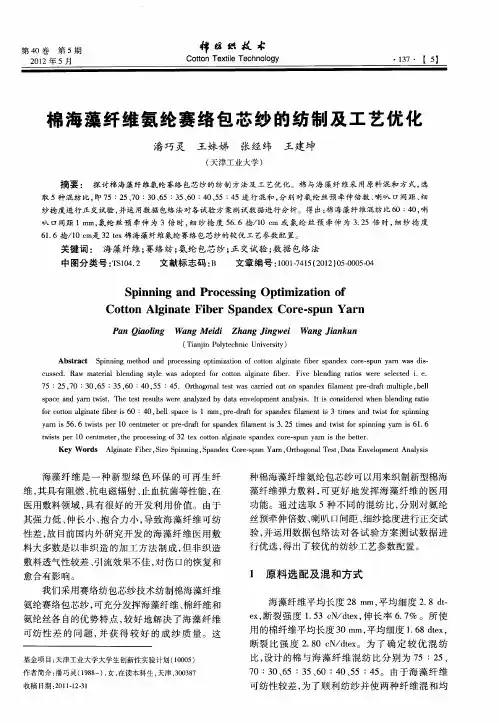

第４０卷第５期　２０１２年５月　择　织技　Ｃｏ￣ｏｎ　Ｔｅｘｔｉｌｅ　Ｔｅｃｈｎｏｌｏｇｙ　

棉海藻纤维氨纶赛络包芯纱的纺制及工艺优化　

潘巧灵王妹娣张经纬　王建坤　

（天津工业大学）　

摘要：　探讨棉海藻纤维氨纶赛络包芯纱的纺制方法及工艺优化。棉与海藻纤维采用原料混和方式，选　取５种混纺比，即７５：２５、７０：３０、６５：３５、６０：４０、５５：４５进行混和，分别对氨纶丝预牵伸倍数、喇叭口间距、细　纱捻度进行正交试验，并运用数据包络法对各试验方案测试数据进行分析。得出：棉海藻纤维混纺比６０：４０，喇　叭口间距１　ｍｍ，氨纶丝预牵伸为３倍时，细纱捻度５６．６捻／１０　ｅｍ或氨纶丝预牵伸为３．２５倍时，细纱捻度　６１．６捻／１０　ｅｍ是３２　ｔｅｘ棉海藻纤维氨纶赛络包芯纱的较优工艺参数配置。　关键词：　海藻纤维；赛络纺；氨纶包芯纱；正交试验；数据包络法　中图分类号：ＴＳ１０４．２　文献标志码：Ｂ　文章编号：１００１—７４１５（２０１２）０５—０００５—０４　

Ｓｐｉｎｎｉｎｇ　ａｎｄ　Ｐｒｏｃｅｓｓｉｎｇ　Ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　

Ｃｏｔｔｏｎ　Ａｌｇｉｎａｔｅ　Ｆｉｂｅｒ　Ｓｐａｎｄｅｘ　Ｃｏｒｅ－ｓｐｕｎ　Ｙａｒｎ　

Ｐａｎ　Ｑｉａｏｌｉｎｇ　Ｗａｎｇ　Ｍｅｉｄｉ　Ｚｈａｎｇ　Ｊｉｎｇｗｅｉ　Ｗａｎｇ　Ｊｉａｎｋｕｎ　（Ｔｉａｎｊｉｎ　Ｐｏｌｙｔｅｃｈｎｉｃ　Ｕｎｉｖｅｒｓｉｔｙ）　

Ａｂｓｔｒａｃｔ　Ｓｐｉｎｎｉｎｇ　ｍｅｔｈｏｄ　ａｎｄ　ｐｒｏｃｅｓｓｉｎｇ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　ｃｏｔｔｏｎ　ａｌｇｉｎａｔｅ　ｆｉｂｅｒ　ｓｐａｎｄｅｘ　ｃｏｒｅ・－ｓｐｕｎ　ｙａｒｎ　ｗａｓ　ｄｉｓ－－　ｃｕｓｓｅｄ．Ｒａｗ　ｍａｔｅｒｉａｌ　ｂｌｅｎｄｉｎｇ　ｓｔｙｌｅ　ｗａｓ　ａｄｏｐｔｅｄ　ｆｏｒ　ｃｏｔｔｏｎ　ａｌｇｉｎａｔｅ　ｆｉｂｅｒ．Ｆｉｖｅ　ｂｌｅｎｄｉｎｇ　ｒａｔｉｏｓ　ｗｅｒｅ　ｓｅｌｅｃｔｅｄ　ｉ．ｅ．　７５：２５，７０：３０，６５：３５，６０：４０，５５：４５．Ｏｒｔｈｏｇｏｎａｌ　ｔｅｓｔ　ｗａｓ　ｃａ￣ｉｅｄ　ｏｕｔ　ｏｎ　ｓｐａｎｄｅｘ　ｆｉｌａｍｅｎｔ　ｐｒｅ—ｄｒａｆｔ　ｍｕｌｔｉｐｌｅ，ｂｅｌｌ　ｓｐａｃｅ　ａｎｄ　ｙａｒｎ　ｔｗｉｓｔ．Ｔｈｅ　ｔｅｓｔ　ｒｅｓｕｌｔｓ　ｗｅｒｅ　ａｎａｌｙｚｅｄ　ｂｙ　ｄａｔａ　ｅｎｖｅｌｏｐｍｅｎｔ　ａｎａｌｙｓｉｓ．Ｉｔ　ｉｓ　ｃｏｎｓｉｄｅｒｅｄ　ｗｈｅｎ　ｂｌｅｎｄｉｎｇ　ｒａｔｉｏ　ｆｏｒ　ｃｏｔｔｏｎ　ａｌｇｉｎａｔｅ　ｆｉｂｅｒ　ｉｓ　６０：４０，ｂｅｌｌ　ｓｐａｃｅ　ｉｓ　１　ｍｍ，ｐｒｅ—ｄｒａｆｔ　ｆｏｒ　ｓｐａｎｄｅｘ　ｆｉｌａｍｅｎｔ　ｉｓ　３　ｔｉｍｅｓ　ａｎｄ　ｔｗｉｓｔ　ｆｏｒ　ｓｐｉｎｎｉｎｇ　ｙａｒｎ　ｉｓ　５６．６　ｔｗｉｓｔｓ　ｐｅｒ　１０　ｃｅｎｔｍｅｔｅｒ　ｏｒ　ｐｒｅ—ｄｒａｆｔ　ｆｏｒ　ｓｐａｎｄｅｘ　ｆｉｌａｍｅｎｔ　ｉｓ　３．２５　ｔｉｍｅｓ　ａｎｄ　ｔｗｉｓｔ　ｆｏｒ　ｓｐｉｎｎｉｎｇ　ｙａｒｎ　ｉｓ　６１．６　ｔｗｉｓｔｓ　ｐｅｒ　１０　ｅｅｎｔｍｅｔｅｒ，ｔｈｅ　ｐｒｏｃｅｓｓｉｎｇ　ｏｆ　３２　ｔｅｘ　ｃｏｔｔｏｎ　ａｌｇｉｎａｔｅ　ｓｐａｎｄｅｘ　ｃｏｒｅ—ｓｐｕｎ　ｙａｒｎ　ｉｓ　ｔｈｅ　ｂｅｔｔｅｒ．　Ｋｅｙ　Ｗｏｒｄｓ　Ａｌｇｉｎａｔｅ　Ｆｉｂｅｒ，Ｓｉｒｏ　Ｓｐｉｎｎｉｎｇ，Ｓｐａｎｄｅｘ　Ｃｏｒｅ—ｓｐｕｎ　Ｙａｒｎ，Ｏｒｔｈｏｇｏｎａｌ　Ｔｅｓｔ，Ｄａｔａ　Ｅｎｖｅｌｏｐｍｅｎｔ　Ａｎａｌｙｓｉｓ　

第２７卷第３期　２００６年３月　纺　织　学　报　Ｊｏｕｒｎａｌ　ｏｆ　Ｔｅｘｔｉｌｅ　Ｒｅｓｅａｒｃｈ　Ｖ０１．２７　Ｎｏ．３　Ｍａｒ．２００６　

文章编号：０２５３　９７２１（２００６）０３—００８０．０３　

赛络纺棉／氨纶包芯纱工艺探讨　

吴绥菊，季晓雷，钱庆雨　

（南通大学纺织服装学院，江苏南通２２６００７）　

摘要　赛络纺棉，氨纶包芯纱既具有赛络纱条干好、毛羽少的优点。叉能发挥氨纶高弹性的特点，是生产各类弹　

性织物的理想原料　对赛络纺棉／氨纶包芯纱的主要工艺参数（捻系数、须条间距、氨纶丝预牵伸倍数）与纱线质量　

（毛羽、强度、断裂伸长、条干均匀度）的关系进行了试验和优化分析，为纺制赛络纺棉，氨纶包芯纱提供＿ｒ参考。　

关键词赛络纺；氨纶包芯纱；工艺优化　

中图分类号：ＴＳ１０７．４　文献标识码：Ａ　

Ｉｎｖｅｓｔｉｇａｔｉｏｎ　ｏｆ　ｓｉｒｏ　ｃｏｔｔｏｎ／Ｓｐａｎｄｅｘ　ｃｏｒｅ－ｓｐｕｎ　ｙａｒｎ　

ＷＵ　Ｓｕｉ—ｊｕ，ＪＩ　Ｘｉａｏ—ｌｅｉ，ＱＩＡＮ　Ｑｉｎｇ—ｙｕ　

（Ｃｏｌｌｅｇｅ　ｏｆＴｅｘｔｉｌｅｓ＆Ａｐｐａｒｅｌｓ，Ｎａｎｔｏａｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｔｏｎｇ，Ｊｉａｎｇｓｕ　２２６００７，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ　Ｓｉｒｏ　ｅｏｔｔｏｎ／Ｓｐａｎｄｅｘ　ｃｏｒｅ—ｓｐｕｎ　ｙａｒｎ　ｗｈｉｃｈ　ｐｏｓｓｅｓｓｅｓ　ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ｏｆ　ｇｏｏｄ　ｅｖｅｎｎｅｓｓ　ａｎｄ　ｌｉｔｔｌｅ　

ｈａｉｒｉｎｅｓｓ　ｏｆ　ｓｉｒｏ　ｙａｒｎ　ａｎｄ　ｂｒｉｎｇｓ　ｉｎｔｏ．ｐｌａｙ　ｔｈｅ　ｐｏｗｅｒ　ｓｔｒｅｔｃｈ　ｏｆ　Ｓｐａｎｄｅｘ　ｆｉｂｅｒ　ｉｓ　ｉｄｅａｌ　ｆｏｒ　ｐｒｏｄｕｃｔｉｏｎ　ｏｆ　ａｌｌ　ｋｉｎｄｓ　

ｏｆ　ｅｌａｓｔｉｃ　ｆａｂｒｉｃ．Ｔｈｅ　ｒｅｌａｔｉｏｎｓｈｉｐ　ｂｅｔｗｅｅｎ　ｍａｉｎ　ｔｅｃｈｎｉｃａｌ　ｐａｒａｍｅｔｅｒｓ（ｔｗｉｓｔ　ｆａｃｔｏｒ，ｒｏｖｉｎｇ　ｉｎｔｅｒｖａｌ，ｐｒｅ—
