产液剖面测井技术

阻抗式产液剖面测井仪冰　

ｌ胡金海刘兴斌张玉辉黄春辉　Ｉ大庆油田有限责任公司测试技术服务分公司　

摘　要：油田步入高含水开发期，地下水为连续相的条件下，原有的基于油为连续相的测井技术不再适用，测井质量　

难以保证。阻抗式产液剖面测井仪采用阵列环状电极传感器，通过电导法确定含水率，可以在水为连续相时进行过流测量　

含水率。该技术适合中、高含水条件下油井含水率的测量。截至目前，该技术测井技术已在大庆、吉林等油田已经大规模　

应用，累计测井１７２２０井次。在大庆油田，应用这种产液剖面测井方法已占测井总数的８６％以上，成为高含水油田产液剖　

面测井的主导技术。　

关键词：阻抗式产液剖面测井仪　

ＤＯＩ：１０．３９６９￣．ｉｓｓｎ．１００２—３０２ｘ．２０１１．０１．０１７　

随着大庆和国内其他主要陆上油田步入高含水开发　

期，对产液剖面测井质量不断提出新的更高要求。而在　高含水条件下，原有的基于油为连续相的测井技术已经　

不再适用，测井质量难以保证。阻抗式产液剖面测井仪　是针对大庆油田以及国内其他油田处于高含水期的实际　

情况和上述仪器存在的不足而研制的，该仪器采用电导　法测量含水率，其优点是：①在水为连续相时能够进行　

过流测量含水率；②测量不受温度及矿化度的影响；③　

受流态影响也很小。　应用电导传感器测量油井内油、水两相流含水率的　

方法系国内首次应用，与国外同类技术相比，它具有精　度高、成本低的优点，更适合于我国高含水油田的测试，　

已在大庆、吉林等油田大规模应用，成为高含水油田产　

液剖面测井的主导技术。阻抗产液剖面测井已占大庆油　田产液剖面测井总数的８６％以上。截至目　

前，已累计测井１７２２０井次。　该仪器既能定点测量流量及含水率，　

又能连续地给出随深度变化的井温、压力、　接箍曲线。该定点测得的合层流量、含水率　

与连续测得的井温、压力、接箍曲线相结合　进行综合解释，能够准确判断出各分层的产液量及其含　

水率，同时给出整口井的生产动态。　

楚塞霾　巾圆化Ｉ：贸易　Ｃｈｉ

ｎａ　Ｃｈｅｍｉｃａｌ　Ｔｒａｄｅ　２０１３　

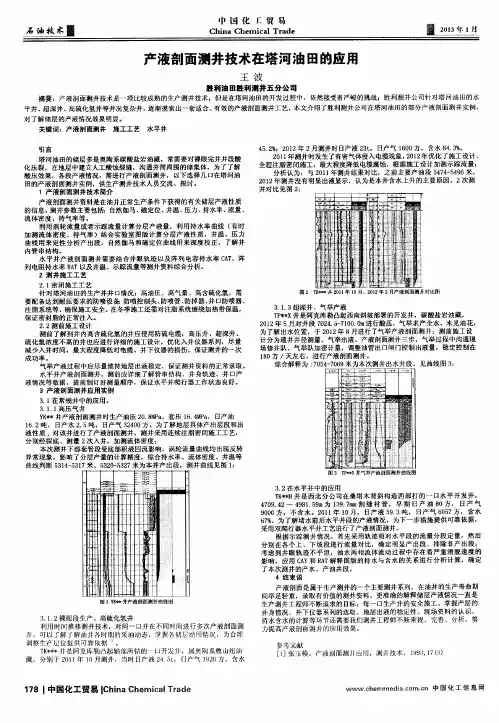

产液剖面测井技术在塔河油田的应用　

王波　

胜利油田胜利测井五分公司　

摘要：产液剖面测井技术是一项比较成熟的生产测井技术，但是在塔河油田的开发过程中，依然接受着严峻的挑战；胜利测井公司针对塔河油田的水　

平井、超深井、高硫化氢井等井况复杂井，逐渐摸索出一套适合、有效的产液剖面测井工艺，本文介绍了胜利测井公司在塔河油田的部分产液剖面测井实例，　

对了解储层的产液情况效果明显。　

关键词：产液剖面测井施工工艺水平井　

引言　

塔河油田的储层多是奥陶系碳酸盐岩油藏，常需要对裸眼完井井段酸　

化压裂，在地层中建立人工酸蚀裂缝，沟通井筒周围的储集体，为了了解　酸压效果，各段产液情况，需进行产液剖面测井，以下选择几口在塔河油　

田的产液剖面测井实例，供生产测井技术人员交流、探讨。　

１产液剖面测井技术简介　

产液剖面测井资料是在油井正常生产条件下获得的有关储层产液性质　

的信息，测井参数主要包括：自然伽马、磁定位、井温、压力、持水率、流量、　

流体密度、持气率等。　利用涡轮流量或者示踪流量计算分层产液量，利用持水率曲线（有时　

加测流体密度、持气率）结合实验室图版计算分层产液性质，井温、压力　

曲线用来定性分析产出段，自然伽马和磁定位曲线用来深度校正、了解井　

内管串结构。　水平井产液剖面测井需要结合井眼轨迹以及阵列电容持水率ＣＡＴ、阵　

列电阻持水率ＲＡＴ以及井温、示踪流量等测井资料综合分析　

２测井施工工艺　

２．１密闭施工工艺　针对塔河油田的生产井井口情况：高油压、高气量、高含硫化氢，需　要配备达到耐压要求的防喷设备防喷控制头、防喷管、防掉器、井口防喷器、　

注脂系统等，确保施工安全。在冬季施工还需对注脂系统缠绕加热带保温，　

保证密封脂的正常注入。　２．２测前施工设计　测前了解到井内高含硫化氢的井应使用防硫电缆：高压井、超深井、　

硫化氢浓度不高的井也应进行详细的施工设计，优化入井仪器系列，尽量　

提高环空产液剖面测井成功率的研究与应用

长期以来环空产液剖面测井技术受到井筒、井深等因素制约导致测井成功率偏低。提高测井成功率和资料全准率一直是环空测井工作的重心。本文介绍了产液剖面测井的原理及方法，分析了影响产液剖面测井成功率的各种因素并提出了有效的解决方案。

标签：产液剖面；资料解释；动态测井；油田开发；偏心井口

1研究背景

随着石油勘探开发的深入，我国大部分油田都已进入到注水开发阶段，对于注水开发的油田，特别是开发非均质多油层的油田，渗透率在纵向上的分布是不均匀的，这就造成注水井的注水剖面和生产井的产液剖面的前缘是不均匀的。随着开发的进行，层间矛盾越来越突出，势必造成单层突进，综合含水上升，产油量下降。要保持油田的高产和稳产，控制综合含水的上升，其主要手段是在非均质的条件下，对高含水层进行调剖堵水，对低含水层进行压裂、酸化或射孔等。

这就需要我们要了解油层的动用情况以及油水分布狀况，弄清高含水层和低产液层及未动用层所在的确切部位，使各种作业做到有的放矢，为此，进行注水剖面和产液剖面的测定很有必要。目前过环空产液剖面测井成功率一直较低，因此提高测井成功率和资料全准率一直是环空测井工作的重心。

本文将以现有的仪器设备基础上进行研究改进，从影响环空测井成功率的各个环节进行分析找出关键原因，并进行有针对性的分析改进。通过对井口及管柱的优化改进，设计新型偏心井口及管柱节箍倒角处理和加装防缠器提高仪器起下的通畅性。以提高直井环空测试成功率。

2.环空偏心井口

2.1环空测试井口结构

环流式偏心井口是抽油机井环空测试的专用井口装置，测试仪器通过悬挂于天滑轮的电缆连接后通过偏心井口的测试人口进入新月形环空空间。根据测试井的实际情况可根据需要加防喷器。加装防喷器后就可以在带压的情况下测试。偏心井口装置主要是由四通、法兰、油壬、测试闸阀、轴承油管挂、密封圈、短节、导锥等部件组成。测试孔和油管围绕中心转动，可以改变测试孔方位，解除仪器起降过程中遇阻、卡及缠油管等故障。

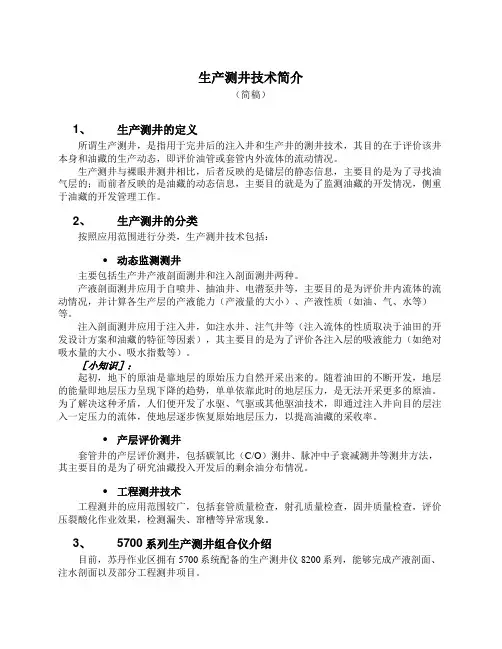

生产测井技术简介

（简稿）

1、 生产测井的定义

所谓生产测井，是指用于完井后的注入井和生产井的测井技术，其目的在于评价该井本身和油藏的生产动态，即评价油管或套管内外流体的流动情况。

生产测井与裸眼井测井相比，后者反映的是储层的静态信息，主要目的是为了寻找油气层的；而前者反映的是油藏的动态信息，主要目的就是为了监测油藏的开发情况，侧重于油藏的开发管理工作。

2、 生产测井的分类

按照应用范围进行分类，生产测井技术包括：

• 动态监测测井

主要包括生产井产液剖面测井和注入剖面测井两种。

产液剖面测井应用于自喷井、抽油井、电潜泵井等，主要目的是为评价井内流体的流动情况，并计算各生产层的产液能力（产液量的大小）、产液性质（如油、气、水等）等。

注入剖面测井应用于注入井，如注水井、注气井等（注入流体的性质取决于油田的开发设计方案和油藏的特征等因素），其主要目的是为了评价各注入层的吸液能力（如绝对吸水量的大小、吸水指数等）。

［小知识］：

起初，地下的原油是靠地层的原始压力自然开采出来的。随着油田的不断开发，地层的能量即地层压力呈现下降的趋势，单单依靠此时的地层压力，是无法开采更多的原油。为了解决这种矛盾，人们便开发了水驱、气驱或其他驱油技术，即通过注入井向目的层注入一定压力的流体，使地层逐步恢复原始地层压力，以提高油藏的采收率。

• 产层评价测井

套管井的产层评价测井，包括碳氧比（C/O）测井、脉冲中子衰减测井等测井方法，其主要目的是为了研究油藏投入开发后的剩余油分布情况。

• 工程测井技术

工程测井的应用范围较广，包括套管质量检查，射孔质量检查，固井质量检查，评价压裂酸化作业效果，检测漏失、窜槽等异常现象。

3、 5700系列生产测井组合仪介绍

目前，苏丹作业区拥有5700系统配备的生产测井仪8200系列，能够完成产液剖面、注水剖面以及部分工程测井项目。 8223XA Fluid Density

8235XA 1.7 inch Continuous Turbine Spinner Flowmeter
