定风量阀

风管阀门厚度表

一、矩形多叶调节阀

风阀规格B*H 风阀厚度C

1250*1250以内 140

1900*1900以内 160

3000*3000以内 170

备注：1、其中一个尺寸超过，厚度提高一挡

2、电动或气动调节阀，不论大小，厚度为170

二、圆形、椭圆形多叶调节阀， 不论大小厚度为405。

三、轻型对开调节阀， 不论大小厚度为120。

四、圆形、方形、矩形风用蝶阀，不论大小厚度为200。

五、圆形定风量阀：

Dφ L

79 250

99～199 290

240～199 380

六、矩形定风量阀， 不论大小厚度为400。

七、风用止回阀，圆形、方形， 不论大小厚度为300。

八、风用矩形止回阀， 不论大小厚度为180。

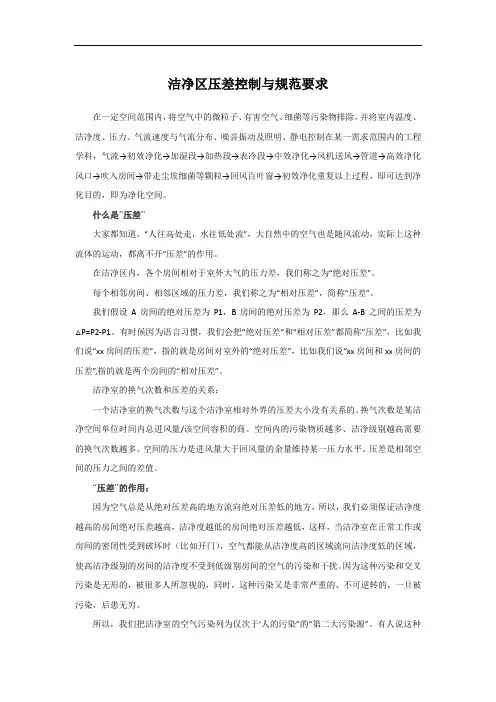

洁净区压差控制与规范要求

在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科，气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→回风百叶窗→初效净化重复以上过程，即可达到净化目的，即为净化空间。

什么是“压差”

大家都知道，“人往高处走，水往低处流”，大自然中的空气也是随风流动，实际上这种流体的运动，都离不开“压差”的作用。

在洁净区内，各个房间相对于室外大气的压力差，我们称之为“绝对压差”。

每个相邻房间、相邻区域的压力差，我们称之为“相对压差”，简称“压差”。

我们假设A房间的绝对压差为P1，B房间的绝对压差为P2，那么A-B之间的压差为△P=P2-P1。有时候因为语言习惯，我们会把“绝对压差”和“相对压差”都简称“压差”，比如我们说“xx房间的压差”，指的就是房间对室外的“绝对压差”，比如我们说“xx房间和xx房间的压差”,指的就是两个房间的“相对压差”。

洁净室的换气次数和压差的关系：

一个洁净室的换气次数与这个洁净室相对外界的压差大小没有关系的。换气次数是某洁净空间单位时间内总进风量/该空间容积的商。空间内的污染物质越多、洁净级别越高需要的换气次数越多。空间的压力是进风量大于回风量的余量维持某一压力水平。压差是相邻空间的压力之间的差值。

“压差”的作用：

因为空气总是从绝对压差高的地方流向绝对压差低的地方，所以，我们必须保证洁净度越高的房间绝对压差越高，洁净度越低的房间绝对压差越低，这样，当洁净室在正常工作或房间的密闭性受到破坏时（比如开门），空气都能从洁净度高的区域流向洁净度低的区域，使高洁净级别的房间的洁净度不受到低级别房间的空气的污染和干扰。因为这种污染和交叉污染是无形的，被很多人所忽视的，同时，这种污染又是非常严重的、不可逆转的，一旦被污染，后患无穷。

项目优化点及实施要求

设计优化

暖通专业

优化点一：文丘里阀门（CAV）前段增加手动调节阀

 优化思路：

在文丘里阀门前段增加工作压力手动调节阀

 资料/资源需求：

暖通图纸

文丘里阀门的产品技术规格书

 评价描述

可行性 效益性 风险性 适用行业 适用范围

高 中 低 医药/实验室 通风

 案例：

某药厂项目，在每个送风口上设置一个定风量阀（文丘里阀门），设计院在设计时没有在定风量阀前设置一个分配压力的手动调节阀，定风量阀的工作压差范围为50-1000pa，即阀前阀后至少应用50pa压差，否则定风量阀无法工作。经过优化后在每个定风量前设置一个手动调节阀，主要用来平衡管网压力，保证每个定风量阀两端的压力在50-1000Pa，从而确保其正常工作，大大提高的调试进度，同时也提供了系统的稳定性。

注意事项：

定风量阀安装不受位置限制，但是阀片轴应该保证水平，一般要求有阀门长边1.5倍距离的直线入口风管及0.5倍距离的直线出口风管。

优化点二：组合式空调机组由一次表冷优化为二次表冷

 优化思路：

组合式空调机组由一次表冷优化为二次表冷

 资料/资源需求：

冷热负荷的计算书

 评价描述

可行性 效益性 风险性 适用行业 适用范围

高 高 低 药厂 通风

 案例：

某个制药厂，组合式空调机组采用一次表冷时，在夏天工况下，一天产生的费用为：24×（18.125×1 +0.04×210）=637元/天。而采用二级表冷时，一天产生的费用为：24×（23+26.1）÷4=294.6元/天。

 注意事项：

首先要了解不同药厂的工艺特点，不是所有的通风空调系统都能采用一次表冷或者二次表冷，有的空调系统可能是全排，没有回风。

优化点三：在全排风系统中增加一个热回收盘管

 优化思路：

在全排风系统的排风机中增加一个热回收盘管

 资料/资源需求：

冷热负荷计算书

产品计算规格书

 评价描述

可行性 效益性 风险性 适用行业 适用范围

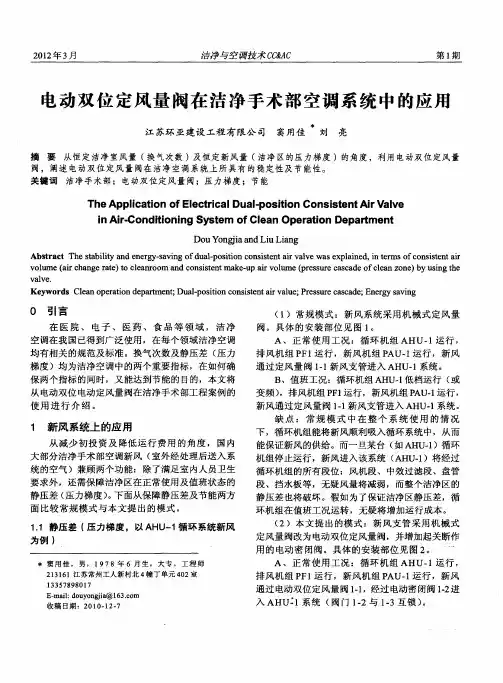

２０１２年３月　洁净ｓ空ｆｇＪ￣７］ＣＣＣ＆ＡＣ　第１期　

电动双位定风量阀在洁净手术部空调系统中的应用　

江苏环亚建设工程有限公司　窦用佳　刘亮　

摘要从恒定洁净室风量（换气次数）及恒定新风量（洁净区的压力梯度）的角度，利用电动双位定风量　阀，阐述电动双位定风量阀在洁净空调系统上所具有的稳定性及节能性。　

关键词洁净手术部；电动双位定风量阀；压力梯度；节能　

Ｔｈｅ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｄｕａｌ—ｐｏｓⅢｏｎ　Ｃｏｎｓｉｓｔｅｎｔ　Ａｉｒ　Ｖａｌｖｅ　

ｉｎ　Ａｉｒ－Ｃｏｎｄｉｔｉｏｎｉｎｇ　Ｓｙｓｔｅｍ　ｏｆ　Ｃｌｅａｎ　Ｏｐｅｒａｔｉｏｎ　Ｄｅｐａｒｔｍｅｎｔ　

Ｄｏｕ　Ｙｏｎｇｊｉａ　ａｎｄ　Ｌｉｕ　Ｌｉａｎｇ　

Ａｂｓｔｒａｃｔ　Ｔｈｅ　ｓｔａｂｉｌｉｔｙ　ａｎｄ　ｅｎｅｒｇｙ—ｓａｖｉｎｇ　ｏｆ　ｄｕａｌ－ｐｏｓｉｔｉｏｎ　ｃｏｎｓｉｓｔｅｎｔ　ａｉｒ　ｖａｌｖｅ　ｗａｓ　ｅｘｐｌａｉｎｅｄ，ｉｎ　ｔｅｒｍｓ　ｏｆ　ｃｏｎｓｉｓｔｅｎｔ　ａｉｒ　ｖｏｌｕｍｅ（ａｉｒ　ｃｈａｎｇｅ　ｒａｔｅ）ｔｏ　ｃｌｅａｎｒｏｏｍ　ａｎｄ　ｃｏｎｓｉｓｔｅｎｔ　ｍａｋｅ—ｕｐ　ａｉｒ　ｖｏｌｕｍｅ（ｐｒｅｓｓｕｒｅ　ｃａｓｃａｄｅ　ｏｆ　ｃｌｅａｎ　ｚｏｎｅ）ｂｙ　ｕｓｉｎｇ　ｔｈｅ　ｖａｌｖｅ．　Ｋｅｙｗｏｒｄｓ　Ｃｌｅａｎ　ｏｐｅｒａｔｉｏｎ　ｄｅｐａｒｔｍｅｎｔ；Ｄｕａｌ－ｐｏｓｉｔｉｏｎ　ｃｏｎｓｉｓｔｅｎｔ　ａｉｒ　ｖａｌｕｅ；Ｐｒｅｓｓｕｒｅ　ｃａｓｃａｄｅ；Ｅｎｅｒｇｙ　ｓａｖｉｎｇ　

Ｏ引言　

在医院、电子、医药、食品等领域，洁净　

空调在我国已得到广泛使用，在每个领域洁净空调　

均有相关的规范及标准。换气次数及静压差（压力　

梯度）均为洁净空调中的两个重要指标，在如何确　

保两个指标的同时，又能达到节能的目的，本文将　

从电动双位电动定风量阀在洁净手术部工程案例的　

使用进行介绍。
