带风阀,带加湿
定风量空调机组:单风机,二管制,
S.A.
系统停止：水阀、风阀、加湿阀与送风机状态连锁，当送风机状态为关时，风阀、加湿阀关闭，
夏季：水阀关闭，冬季：水阀保持最小开度。
系统启动：自动模式下，可以通过时间表设置风机的启停；当系统启停命令为开、送风机无故障报警，
且无低温报警时，送风机命令变为开，送风机开始正常运转。
回风CO2浓度控制：监测回风CO2浓度，通过PI 调节新风阀，使回风CO2浓度保持在设定值；
当回风CO2浓度高于设定值，新风阀趋于开启方向调节；
当回风CO2浓度低于设定值，新风阀趋于关闭方向调节直至最小开度。
回风阀开度与新风阀开度互补。
100%
0%
ppm
回风CO2浓度
回风温度控制：监测回风温度，通过PI 调节水阀，使回风温度保持在设定值；
夏季：当回风温度高于设定值，水阀趋于开启调节；当回风温度低于设定值，
水阀趋于关闭调节。
冬季：当回风温度低于设定值，水阀趋于开启调节；当回风温度高于设定值，
水阀趋于关闭调节。
防冻报警时，水阀开度为100%。
回风温度在偏差范围内，水阀不调节。
回风温度
C
回风湿度控制：监测回风湿度，通过启停加湿阀，使回风湿度保持在设定值。
当回风湿度低于设定值时，加湿阀开启；当回风湿度高于设定值时，加湿阀关闭。
回风湿度
On
Off。

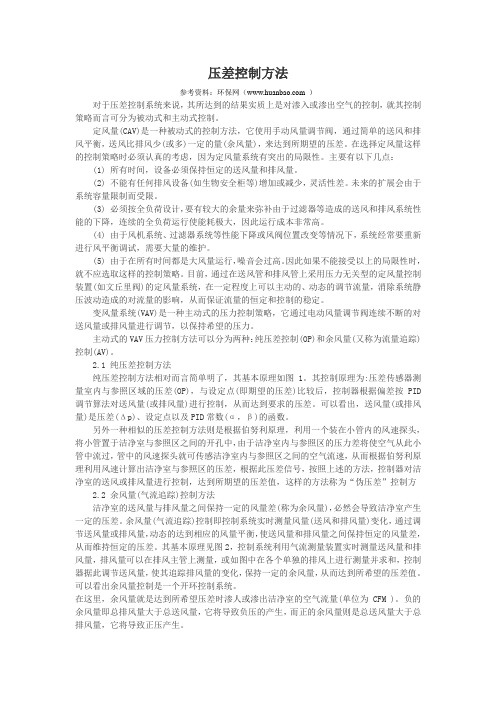

压差控制方法参考资料：环保网（ ）对于压差控制系统来说，其所达到的结果实质上是对渗入或渗出空气的控制，就其控制策略而言可分为被动式和主动式控制。
定风量(CAV)是一种被动式的控制方法，它使用手动风量调节阀，通过简单的送风和排风平衡，送风比排风少(或多)一定的量(余风量)，来达到所期望的压差。
在选择定风量这样的控制策略时必须认真的考虑，因为定风量系统有突出的局限性。
主要有以下几点：(1) 所有时间，设备必须保持恒定的送风量和排风量。
(2) 不能有任何排风设备(如生物安全柜等)增加或减少，灵活性差。
未来的扩展会由于系统容量限制而受限。
(3) 必须按全负荷设计，要有较大的余量来弥补由于过滤器等造成的送风和排风系统性能的下降，连续的全负荷运行使能耗极大，因此运行成本非常高。
(4) 由于风机系统、过滤器系统等性能下降或风阀位置改变等情况下，系统经常要重新进行风平衡调试，需要大量的维护。
(5) 由于在所有时间都是大风量运行，噪音会过高。
因此如果不能接受以上的局限性时，就不应选取这样的控制策略。
目前，通过在送风管和排风管上采用压力无关型的定风量控制装置(如文丘里阀)的定风量系统，在一定程度上可以主动的、动态的调节流量，消除系统静压波动造成的对流量的影响，从而保证流量的恒定和控制的稳定。
变风量系统(VAV)是一种主动式的压力控制策略，它通过电动风量调节阀连续不断的对送风量或排风量进行调节，以保持希望的压力。
主动式的VAV压力控制方法可以分为两种：纯压差控制(OP)和余风量(又称为流量追踪)控制(AV)。
2.1 纯压差控制方法纯压差控制方法相对而言简单明了，其基本原理如图1。
其控制原理为:压差传感器测量室内与参照区域的压差(OP)，与设定点(即期望的压差)比较后，控制器根据偏差按PID 调节算法对送风量(或排风量)进行控制，从而达到要求的压差。
可以看出，送风量(或排风量)是压差(Δp)、设定点以及PID常数(α，β)的函数。
办公自动化杂志1CAV 和VAV 空调系统定风量（CAV）空调系统和变风量（VAV）空调系统是一种能控制送风风量的空调系统。
VAV 空调系统送风量可根据房间的负荷进行调节[1]。
当空调负荷降低时，送风量会降低，反之则送风量增加。
相对于定风量系统，VAV 空调系统根据空调负荷调整送风量的特性使它有着良好的节能性能。
因此VAV 空调系统一直被应用于办公场所的空调系统。
CAV 空调系统能准确控制送风量和回风量。
固定的送风量和回风量有利于保持室内压力。
因此，CAV 系统常用于对室内静压有精确要求的场合，例如洁净室，生物化学实验室。
CAV 空调系统可设置工作人员在室内工作时的最大送风量（占用模式），以保证工作人员的舒适和健康。
当没有人在房间工作时，设置最小送风量（空闲模式），只有房间压力。
在这种情况下，CAV 系统可以做到节省能源。
基于VAV 与CAV 空调系统的上述特点，这两类空调系统得到越来越广泛的应用。
2VAV 和CAV 风阀CAV 和VAV 的风阀在CAV 和VAV 空调系统中是重要的组成部分，它可以控制送风风量，是CAV 和VAV 空调系统的基础。
接下来本文将详细介绍CAV 风阀和VAV 风阀组成、结构和运行原理。
2.1CAV 风阀图1为CAV 系统风阀的简图，CAV 风阀控制器根据流量计反馈的读数调整风阀的开度，当测试风量小于设定值时，控制器可以通过控制算法调大风阀开度。
当测试风量超过设定值时，执行机构调小风阀开度，以达到控制送风量的作用。
LonWorks 技术的VAV/CAV 控制系统郭洁琼陈佳炜李迎春（中国石油西气东输管道公司上海200122）摘要：定风量空调系统与变风量空调系统因其风量控制性能和节能性能而得到越来越广泛的应用。
在整个CAV 和VAV 空调系统中，CAV 和VAV 系统的风阀是重要的组成部分。
CAV 和VAV 风阀可以控制送风量或回/排风量。
在CAV 和VAV 风阀中有许多参数可以测量如风量、风阀的形状、风阀的位置和房间的温度（仅限于V A V 系统）。
VAV变风量系统的研究与探索V A V变风量系统中出现的高大空间场所控制问题、回风系统风量平衡问题、系统噪声问题、新风量控制问题、风量测量单元（FMS）的优势、控制策略选择和比较进行了分析、探讨，并提出了相应的解决方法引言：在VAV变风量系统中，特殊条件下的控制系统和控制模式非常重要，是保证VAV空调系统稳定工作的重要手段，本篇文章专门就VAV变风量系统中暖通设计方面几个相对易出现的难题进行初步交流和探索。
一、如何解决VAV变风量系统中高大空间场所的温度均匀与局部温度控制：在办公楼、酒店等建筑的大厅，以及展览馆、机场等特殊场合，经常会出现高大空间场所，其温度及局部温度控制成为难题。
从原理上讲：VAV变风量空调系统对室内空气温湿度、CO2浓度的控制通过送回风系统实现，送回风系统能否营造良好的室内气流组织是室内环境达到设计要求的关键，因此实现高大空间室内温度均匀分布，即是要求空气调节区的气流组织良好。
空气调节区的气流组织，指的是通过合理地布置送风口和回风口，使得经过处理的空气，由送风口进入空调区与室内空气混合、置换，均匀的消除空调区的余热余湿，并由回风口抽走室内空气，维持室内空气平衡，从而使空调区内形成比较均匀稳定的温湿度、气流速度和洁净度。
综上，为了实现高大空间的温度均匀，即应根据建筑情况，选择合理的送回风风口形式、气流组织方式，并通过设计、计算确定适合的气流组织设计，同时在运行过程中保持良好的气流组织。
较为常见的高大空间气流组织形式和送风口形式如下：A、顶部送风，顶部回风；风口型式常见喷口送风、旋流送风；B、侧向送风，上送下回，喷口送风、百叶送风；C、下部送风：包括置换通风、地板送风、岗位送风等，置换通风口、地板散流器。
1、对于高大空间场所送风系统常需要解决的关键点问题：A、对于采用顶送顶回气流组织的高大空间，通过合适送风口均匀送风，相对集中布置回风。
这种方式需注意上部回风口可能对附近送风口的送风气流产生影响，形成局部短路。
西红门四期热回收机组控制策略
CAV一般为定风量控制系统即排出的风量是恒定的，无变化需求及控制要求，用于需要定风量的通风空调系统中，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上；但本项目中CAV风阀为加电动执行器通过遥控信号改变流量设定（注：通过原图可以清楚的知道，本项目选用的CAV 风阀为一体化风阀（自带风量检测传感器），CAV一体化风阀可根据出厂自身所标定好的程序来进行风量调节，以保证新风的进风量符合设计要求。
楼控系统可根据变风量机组的开启与关闭，实现CAV一体化风阀的开关控制，具体调节功能由CAV一体化风阀进行完成。
）综上所述结合本项目通风系统图，可以清楚的将大楼分为高区与低区。
低区：2F~9F楼层变频空调机组的新风是由B3层的PAUR-4A-B3-1/PAUR-4A-B3-2负责；
高区：10F~18F楼层变频空调机组是由屋顶层PAUR-4A-F19-1/PAUR-4A-F19-2负责
为了有效体现热回收机组在变风量空调系统中的优势，可以通过检测高区或低区空调机组开机数量从而改变热回收机组频率。
1）当楼层变风量机组完全停止时，此时热回收机组也停止工作。
2）当楼层变风量机组全开时，此时热回收机组应全频启动。
3）当楼层变风量机组小于3台时，此时热回收机组应维持最小频率。
