定风量阀的简单介绍我们的HVAC定风量系统使用的妥思空调设备（苏州）有限公司的妥思定风量阀。
包括RN（圆形）和EN（方形）两种大的型号。
其工作原理是：无量调节器的运行无需外部供电，它依靠一块灵活的阀片在空气动力的作用下，能将风量在整个压差范围内恒定在设定值上。
气流流动产生动力，这一作用力再经由定风量阀内的自动充气气囊放大，作用于阀片使其朝关闭方向运动，气囊还具有缓冲减震的作用。
同时，由弹簧片和凸轮组成的机械装置驱使阀片向相反方向运动，从而保证风管压力变化时风量恒定在的误差内。
定风量(CAV)是一种被动式的控制方法，它使用手动风量调节阀，通过简单的送风和排风平衡，送风比排风少(或多)一定的量(余风量)，来达到所期望的压差。
在选择定风量这样的控制策略时必须认真的考虑，因为定风量系统有突出的局限性。
主要有以下几点:(1) 所有时间，设备必须保持恒定的送风量和排风量。
(2) 不能有任何排风设备(如生物安全柜等)增加或减少，灵活性差。
未来的扩展会由于系统容量限制而受限。
(3) 必须按全负荷设计，要有较大的余量来弥补由于过滤器等造成的送风和排风系统性能的下降，连续的全负荷运行使能耗极大，因此运行成本非常高。
(4) 由于风机系统、过滤器系统等性能下降或风阀位置改变等情况下，系统经常要重新进行风平衡调试，需要大量的维护。
(5) 由于在所有时间都是大风量运行，噪音会过高。
因此如果不能接受以上的局限性时，就不应选取这样的控制策略。
目前，通过在送风管和排风管上采用压力无关型的定风量控制装置(如文丘里阀)的定风量系统，在一定程度上可以主动的、动态的调节流量，消除系统静压波动造成的对流量的影响，从而保证流量的恒定和控制的稳定。
定风量阀工作原理概述定风量阀是一种用于调节建筑空调系统中空气流量的控制装置。
它可以控制风量，从而保证室内空气的流动和分配，达到最佳的舒适性和能源效率。
本文将介绍定风量阀的工作原理、结构、种类、应用范围和注意事项。
一、工作原理定风量阀的工作原理是通过改变阀门的开度来控制风量，从而调节建筑空调系统中空气流量的控制装置，实现室内空气的流动和分配。
定风量阀是建筑空调系统中非常重要的控制装置之一。
在空调系统中，定风量阀通常会安装在送风管道的分支处。
通过调节阀门的开度，可以实现送风管道中的空气流量控制。
当阀门关闭时，送风管道中的风量为零，室内空气无法得到循环供应。
而当阀门全开时，送风管道中的空气流量最大，室内空气循环最为充分。
在定风量阀的控制下，建筑空调系统中制冷或制热空气的供应和分配可以得到精确的控制，实现舒适的室内环境。
定风量阀的控制可以使用手动或自动方式进行。
手动方式需要人工调节阀门的开度，对于较小的空调系统来说比较实际。
而对于较大的系统和需要自动控制的场合，则需要采用自动控制方式。
通过传感器实时检测室内温度或湿度等参数，调节定风量阀的开度，以达到所需的室内环境目标。
二、结构定风量阀的结构由阀体、阀座、阀门、调节手柄、空气流量传感器等部分组成。
1. 阀体：阀体是定风量阀的主体部分，负责链接空调管道的供、排气口，用来维持稳定的风量和压力。
2. 阀座：阀座是安装在阀门处的垫片，用来保证阀门与阀体连接的密闭性。
通常，阀座会使用硅橡胶等耐磨耐腐蚀材料制成。
3. 阀门：阀门是定风量阀的关键部件，它可以通过调节开度来控制空气流量。
阀门一般是流线型造型，既美观实用，同时具有良好的耐用性和可靠性。
4. 调节手柄：调节手柄是用于手动控制阀门开度的组件。
通常，定风量阀还配备了流量调节指示器，可以方便地进行调节。
5. 空气流量传感器：空气流量传感器主要用于自动调节控制。
它可以通过检测空气流量大小来实现精准的控制，保障空气的质量和舒适性。

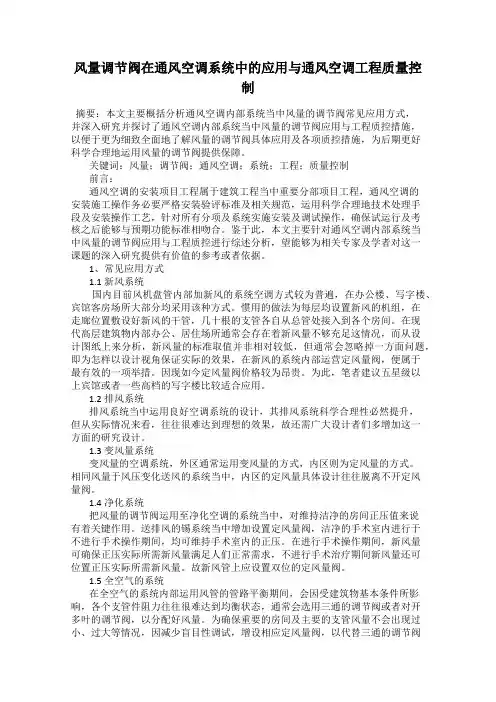

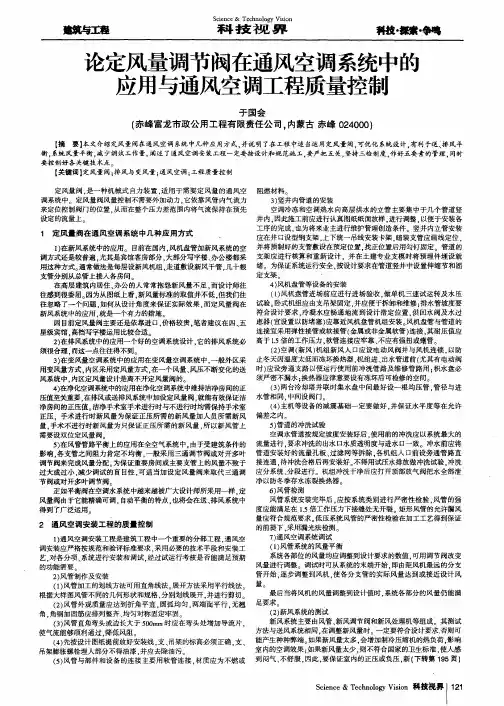

风量调节阀在通风空调系统中的应用与通风空调工程质量控制摘要：本文主要概括分析通风空调内部系统当中风量的调节阀常见应用方式，并深入研究并探讨了通风空调内部系统当中风量的调节阀应用与工程质控措施，以便于更为细致全面地了解风量的调节阀具体应用及各项质控措施，为后期更好科学合理地运用风量的调节阀提供保障。
关键词：风量；调节阀；通风空调；系统；工程；质量控制前言：通风空调的安装项目工程属于建筑工程当中重要分部项目工程，通风空调的安装施工操作务必要严格安装验评标准及相关规范，运用科学合理地技术处理手段及安装操作工艺，针对所有分项及系统实施安装及调试操作，确保试运行及考核之后能够与预期功能标准相吻合。
鉴于此，本文主要针对通风空调内部系统当中风量的调节阀应用与工程质控进行综述分析，望能够为相关专家及学者对这一课题的深入研究提供有价值的参考或者依据。
1、常见应用方式1.1 新风系统国内目前风机盘管内部加新风的系统空调方式较为普遍，在办公楼、写字楼、宾馆客房场所大部分均采用该种方式。
惯用的做法为每层均设置新风的机组，在走廊位置敷设好新风的干管，几十根的支管各自从总管处接入到各个房间。
在现代高层建筑物内部办公、居住场所通常会存在着新风量不够充足这情况，而从设计图纸上来分析，新风量的标准取值并非相对较低，但通常会忽略掉一方面问题，即为怎样以设计视角保证实际的效果，在新风的系统内部运营定风量阀，便属于最有效的一项举措。
因现如今定风量阀价格较为昂贵。
为此，笔者建议五星级以上宾馆或者一些高档的写字楼比较适合应用。
1.2 排风系统排风系统当中运用良好空调系统的设计，其排风系统科学合理性必然提升，但从实际情况来看，往往很难达到理想的效果，故还需广大设计者们多增加这一方面的研究设计。
1.3 变风量系统变风量的空调系统，外区通常运用变风量的方式，内区则为定风量的方式。
相同风量于风压变化送风的系统当中，内区的定风量具体设计往往脱离不开定风量阀。

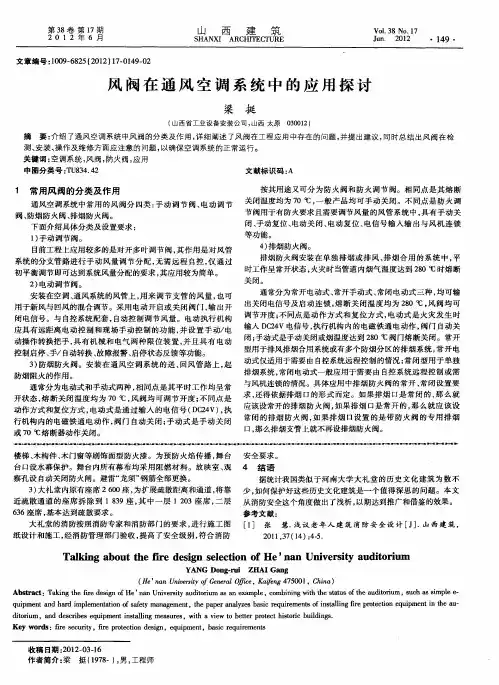

风量调节阀的构造及在空调系统中的应用风量调节阀是机械设备，适用于定风量的通风和空调系统。
风量控制阀的空气量控制不需要外部电源，它依靠武力，找到管道阀门控制气流的位置，从而使整个压力差范围内的空气流动，以保持预设的流。
风量调节阀为了保证运行的安全以及考虑到人的安全，施行全封闭式的设计方式。
所以从外面看的话风量调节阀只是一个铁盒子，但是里面的机构是比较复杂的。
你肯定会说我就是用，又不设计，干嘛要了解风量调节阀的结构呢，那你就当成扩展知识呗。
但是一但他除了故障，维修的时候肯定要了解风量调节阀的结构的。
风量调节阀结构描述如下：（l）该调节阀在叶片宽度全统一为四种规格，叶片状为菱形双叶片，叶片间采用软搭接，因此密闭性能良好。
（2）在调节阀连杆侧内做30毫米厚的保温层，保温材料为聚苯乙烯泡沫塑料，在通风空调系统中如果要求阀门四面保温时，施工现场只需作其它三面保温，因而安装方便、外形美观。
（3）叶片轴与框架之间的装配方式采用简易轴承，从而保证轻巧、灵活、平稳，防止局部卡死。
（4）该调节阀分手动、电动，按所用材料分：铁板、镀锌板、铝合金板、不锈钢板四种，阀体结构及规格尺寸相同风量调节阀的结构根据电动或者手动的不同结构有所区别。
风量调节阀（）在简单了解了风量调节阀的构造以后，下面将为您讲解风量调节阀在空调系统中的运用。
风量调节阀在空调系统中的运用如下：1、在新鲜的空气系统目前，空调风机盘管加新风系统，在国内较为常见，尤其是在一些酒店客房大部分写字楼，办公楼在这样。
新的空气处理机组，走道的一个新风干管几十根支管铺设从接入资源管理器上的每个房间，每个楼层上的普遍做法。
例如，酒店房间，每个房间的新鲜空气一般为100？M3 / H，各管的风量怎么办？一般来说，设计师往往更多的新鲜空气歧管的空气流量控制阀，期望通过调试工具完成后半部气流分布。
正常情况下，新风系统，干管长，支管短，而风量调节阀调节既不直观，调节精度不理想，只有100此外，每个房间的新鲜空气？立方米/小时，风力很小，这样的调试几乎无法完成。
定风量阀在空调系统中的应用分析【摘要】空调系统中适当应用定风量阀能保持排风平衡，提高调试工作效率，为人们的生产生活提供良好环境。
鉴于此本文对定风量阀在通风空调系统中的应用进行探讨，以期为提高空调系统工作性能提高参考。
【关键词】定风量阀；空调系统；应用；分析定风量阀属于机械式自立装置，在定风量空调系统中应用较为广泛。
工作时利用风管内气流产生的动力实现控制阀门的定位，一定程度上降低能耗。
因此加强定风量阀应用的研究具有重要的现实意义。
1 应用在新风系统中当前很多建筑物内空调系统多使用风机盘管与新风系统方式，尤其在办公楼、宾馆客房、写字楼等场所应用比例较高。
即在建筑物内每层安装新风机组，并将新风机干管敷设在走道中，然后借助支管接入到不同房间中。
但是实际控制每个房间的新风量时面临较大困难。
例如，宾馆客房一般要求新风量保持在100m3/h，为保持不同支管风量的均衡性，设计者在其上安装风量调节阀，以完成新风量的合理分配。
但是新风系统中干管较长，支管较短安装风量调节阀后美观性降低，加上不同客房所需新风量较小，因此调节精度很难控制。
为了克服以上问题，降低新风量控制劳动量，只需在新风支管上安装定风量阀即可。
另外，处在一些较高楼层办公和居住的人们往往感觉新风量不足，但是分析设计图纸发现新风量设计值并不低，出现这种现象的原因在于设计者未充分考虑新风系统的实际效果。
如使用定风量阀空调系统，能够有效解决上述新风量不足的问题。
需要注意的是定风量阀应用成本较高，因此比较适合应用在高档写字楼、宾馆等场所中。
2 应用在排风系统中设计空调系统时应兼顾多个方面，尤其排风系统设计不但要符合相关规范标准要求，而且还应满足实际应用需求。
但很多设计者设计空调系统时对排风系统的设计重视不足。
一些高层民用建筑围护结构密封质量较高，因此维持室内正压值所需新风量较少，即大部分新风量需进行合理的设计排出室外，否则新风量就无法进入到室内。
通常情况下，剩余新风量主要通过开水间、卫生间以及一些其他用房排出。

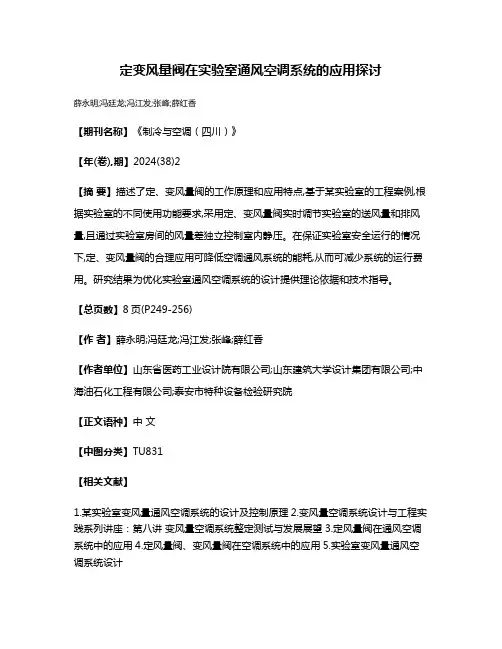

定变风量阀在实验室通风空调系统的应用探讨
薛永明;冯廷龙;冯江发;张峰;薛红香
【期刊名称】《制冷与空调（四川）》
【年(卷),期】2024(38)2
【摘要】描述了定、变风量阀的工作原理和应用特点,基于某实验室的工程案例,根据实验室的不同使用功能要求,采用定、变风量阀实时调节实验室的送风量和排风量,且通过实验室房间的风量差独立控制室内静压。
在保证实验室安全运行的情况下,定、变风量阀的合理应用可降低空调通风系统的能耗,从而可减少系统的运行费用。
研究结果为优化实验室通风空调系统的设计提供理论依据和技术指导。
【总页数】8页(P249-256)
【作者】薛永明;冯廷龙;冯江发;张峰;薛红香
【作者单位】山东省医药工业设计院有限公司;山东建筑大学设计集团有限公司;中海油石化工程有限公司;泰安市特种设备检验研究院
【正文语种】中文
【中图分类】TU831
【相关文献】
1.某实验室变风量通风空调系统的设计及控制原理
2.变风量空调系统设计与工程实践系列讲座：第八讲变风量空调系统整定测试与发展展望
3.定风量阀在通风空调系统中的应用
4.定风量阀、变风量阀在空调系统中的应用
5.实验室变风量通风空调系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。

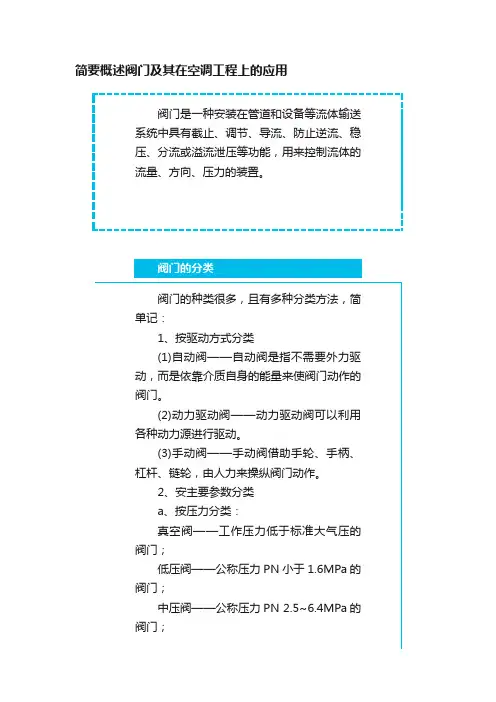

简要概述阀门及其在空调工程上的应用阀门是一种安装在管道和设备等流体输送系统中具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能，用来控制流体的流量、方向、压力的装置。
高压阀——公称压力PN10.0~80.0MPa 的阀门；超高压阀—公称压力PN大于100MPa的阀门。
b、按介质工作温度分类：高温阀——t 大于450℃的阀门；中温阀——120 ℃小于t 小于450 ℃的阀门；常温阀——-40 ℃小于 t 小于120 ℃的阀门；低温阀——-100 ℃小于t 小于-40 ℃的阀门；超低温阀——t 小于-100 ℃的阀门。
C、按公称尺寸分类：小口径阀门：公称通径DN<40mm的阀门；中口径阀门：公称通径DN50~300mm 的阀门；大口径阀门：公称通径DN350~1200mm的阀门；特大口径阀门：公称通径DN≥1400mm 的阀门。
3、按与管道连接方式分类法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门；螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门；焊接连接阀门：阀体带有焊口，与管道采用焊接连接的阀门；夹箍连接阀门：阀体上带夹口，与管道采常见阀门的结构特点DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。
闸阀的优点：①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
闸阀的不足之处：①外形尺寸和开启高度都较大。
安装所需空间较大。
②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
截止阀和节流阀截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。
截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。
定风量调节阀在通风空调系统中的应用在通风空调系统中，空调设备和风管系统的配合是十分重要的，其中，定风量调节阀是实现空气配送的关键部件之一。
它的作用是通过调节气槽的开度，控制空气的流量和风压，使得在不同的房间内，空气的分配合理、稳定。
本文将从以下几个方面阐述定风量调节阀在通风空调系统中的应用。
一、定风量调节阀介绍定风量调节阀是一种广泛应用于通风空调系统中的阀门。
其基本结构由构成机构、气槽门、液压阀、气槽、等组成。
由于出风口的设计较为先进，可以确保调节性能的稳定性和可靠性，能够适应多种不同的空气分配和配送要求。
定风量调节阀的结构简单，使用方便，易于维护和更换，在实际应用中越来越受到广泛的关注和应用。
二、定风量调节阀在空调系统中的作用1、调节空气的流量和风压定风量调节阀是唯一能够实现恒定性空气配送的关键部件之一，它能够调节空气在风管中的流量和风压，使得每个房间的空气分配合理、稳定，能够使得室内空气密闭、无死角，有效提高空调系统的效能，保证了室内环境的舒适性和健康性。
2、优化系统工作效率通过稳定的空气分配和配送，定风量调节阀能够使空调系统更加有效地工作，进一步优化系统的工作效率。
在高温季节，定风量调节阀能有效地减少室内的温度差异，增加空调系统的运作稳定性，保证充足的冷风输出，提高空调的能耗效率。
3、降低系统噪音定风量调节阀采用了先进的阀门技术，能够使空气流过更光滑，降低室内气流的噪音，增强整个空调系统的安静性和舒适性。
三、定风量调节阀的正确选择和安装定风量调节阀在通风空调系统中的应用是一项复杂的技术，因此，在选择和安装定风量调节阀之前，应先分析空调系统所需的空气流量及风压，再根据房间或区域的尺寸和吸入和排放空气设备的位置和数量，合理配置定风量调节阀的数量和布局方式。
同时，作为关键部件之一，定风量调节阀的正确安装和维护也至关重要。
合理的安装和维护能够使系统更加具有稳定性和可靠性，延长使用寿命，提高系统的效率和舒适性。
定风量阀的特点及在通风空调中的应用
定风量阀的特点及在通风空调中的应用
全球阀门网整理 2006-3-13 来源: 【大中小】『关闭』直接进论坛
摘要：定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
关键词：定风量阀控制流量
定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
(一)在新风系统中的应用
目前，在国内，风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。
通常做法是每层设新风机组，走道敷设新风干管，几十根支管分别从总管上接入各房间。
以宾馆客房为例，每间客房新风量一般为100m3/h，如何做到各支管的风量一致呢？一般来说，设计师往往会在新风支管上加设一只风量调节阀，期望通过后期调试手段来完成风量分配。
由于新风系统一般情况下均为干管长，支管短，而风量调节阀调节既不直观，调节精度又不理想，况且每间客房新风量只有100m3/h，风量很小，这样的调试几乎是无法完成的。
施工单位只能做到测一下新风干管的总送风量，保证各送风支管有风感这样的地步。
为了能保证各房间所送新风量能达到设计值，也无需施工单位再去一个房间一个房间的平衡，我们只需在每支新风支管上加设一只定风量阀，以上问题就迎刃而解。
在高层建筑内居住、办公的人常常抱忧新风量不足，而设计师往往感到很委屈。
因为从图纸上看，新风量标准的取值并不低，但我们往往忽略了一个问题，如何从设计角度来保证实际效果，而定风量阀在新风系统中的应用，就是一个有力的措施。
因目前定风量阀主要还是依靠进口，价格较贵，笔者建议在四、五星级宾馆，高档写字楼运用比较合适。
(二)在排风系统中的应用
一个好的空调系统设计，它的排风系统必须很合理，而这一点往往得不到重视。
在民用建筑特别是在高层建筑里，围护结构的气密性很好，只需较少的风量就可以维护房间的正压值。
大约新风量的85～90%必须通过有组织的排风排出室外，这样才能保证送风、排风的风量平衡，否则再多的新风量也无法送进房间。
在民用建筑里，排风一般通过卫生间、开水间等辅助用房排出室外。
除此之外，有时还应再增加一套排风系统，才能保证送、排风平衡。
对于卫生间排风，通常做法是每间卫生间设一、二只卫生间通风器，与排风竖井上的排风机联锁。
我们知道，高层建筑内新风系统应该是一年四季都运行的，相应排风系统也应该是一年四季都运行的。
也就是说，使用卫生间的人不可以去控制卫生间通风器的开启，设卫生间通风器的必要性就没有了。
况且一个大风机带几十个小风机这样的排风系统运行既难匹配，又不经济。
排风量为400m3/h的卫生间通风器噪音就有4 0dB左右，使卫生间失去宁静。
大量的卫生间通风器也给维护带来很大的麻烦。
为解决这个问题，我们可以取消卫生间通风器，在排风竖井每层支管上加设一只定风量阀，竖井顶部设一只排风机。
这样的排风系统，能保证各层所排风量大致相等，而系统控制简单，运行可靠，卫生间可以很宁静。
(三)在变风量空调系统中的应用
在变风量空调系统中，一般外区采用变风量方式，内区采用定风量方式，在一个风量、风压不断变化的送风系统中，内区定风量设计是离不开定风量阀的。
(四)在净化空调系统中的应用
在净化空调系统中维持洁净房间的正压值至关重要，在排风或送排风系统中加设定风量阀，就能有效保证洁净房间的正压值。
洁净手术室手术进行时与不进行时均需保持手术室正压，手术进行时新风量为保证正压所需的新风量加人员所需新风量，手术不进行时新风量为只保证正压所需的新风量，所以新风管上需要设双位定风量阀。
(五)在风管管路平衡上的应用
在全空气系统中，由于受建筑条件的影响，各支管之间阻力肯定不均衡，一般采用三通调节阀或对开多叶调节阀来完成风量分配。
为保证重要房间或主要支管上的风量不致于过大或过小，减少调试的盲目性，可适当加设定风量阀来取代三通调节阀或对开多叶调节阀。
(六)定风量使用上的特点
定风量阀是自动机械机构，无需外部动力，可另加电动执行器通过遥控信号改变流量设定。
定风量阀在送、排风系统中均可应用，工作温度一般为10～50℃，压差范围为50～1000Pa，即阀前阀后至少应用50Pa压差，否则定风量阀不能工作。
这点应注意，因为新风系统新风机组的风压值一般都不大。
定风量阀安装时不受位置限制，但阀片轴应保证水平，一般要求有阀门长边1.5倍距离的直线入口风管及0.5倍距离的直线出口风管。
定风量阀控制精度高，有外部指针显示流量刻度，调节精度约为±4%，限流机构无需维护，为与系统配套，定风量阀矩形、圆形、保温、消声型均可选择。
(七)结束语
正如平衡阀在空调水系统中越来越被广大设计师所采用一样，定风量阀由于它能精确可调，自动平衡的特点，也将会在送、排风系统中得到了广泛运用。
