蜀谷智能差压流量计SGQ通讯说明文档

数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。

2.微量程变送器安装至现场后，应对变送器调零。

3.变送器应安装在干燥的环境中，切忌雨水冲刷。

在恶劣环境下，露天安装应使用变送器保护箱。

4.禁止用户自行拆装。

5.请用户自行检查变送器供电电压是否稳定和洁净（电源应防止交流干扰）。

6.经防爆检验合格的产品，不得随意更换元件或改变结构。

7.变送器外接地螺钉须可靠接大地。

8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。

9.当本安防爆型变送器在爆炸危险环境区使用时，向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。

10.S-PORT通信口必须使用我公司专用转接模块。

开箱后请用户仔细阅读本使用手册！简介 ．．．．．．．．．．．．．．．．．．5 1概述1.1整机外形 ．．．．．．．．．．．．．．61.2整机结构 ．．．．．．．．．．．．．．71.3工作原理简介 ．．．．．．．．．．．．8 2安装使用2.1整机外形尺寸图 ．．．．．．．．．．．92.2现场安装 ．．．．．．．．．．．．．．102.2.1安装方式 ．．．．．．．．．．．．102.2.2引压方式 ．．．．．．．．．．．．102.2.3排气/液阀 ．．．．．．．．．．．122.2.4盖子锁 ．．．．．．．．．．．．．122.2.5流程连接孔距离调整 ．．．．．．．122.2.6安装注意事项 ．．．．．．．．．．142.3与测量方式相关问题 ．．．．．．．．．142.4电气安装 ．．．．．．．．．．．．．．172.5本安防爆型变送器系统接线图 ．．．．．192.6隔爆型变送器说明 ．．．．．．．．．．19 3调试与操作3.1概述 ．．．．．．．．．．．．．．．．203.1.1各键的定义 ．．．．．．．．．．．213.1.2各键的功能描述 ．．．．．．．．．223.1.3工作状态显示 ．．．．．．．．．．223.1.4菜单描述 ．．．．．．．．．．．．223.1.5符号的输入 ．．．．．．．．．．．233.1.6整数的输入 ．．．．．．．．．．．233.1.7小数的输入 ．．．．．．．．．．．23 3.2变送器准确度微调 ．．．．．．．．．．24数字化•智能压力/差压变送器使用手册3.3主菜单说明 ．．．．．．．．．．．．．253.4子菜单操作详细说明 ．．．．．．．．．264用户维护4.1概述 ．．．．．．．．．．．．．．．．334.2软维护 ．．．．．．．．．．．．．．．334.3硬维护 ．．．．．．．．．．．．．．．344.4故障排除 ．．．．．．．．．．．．．．355 法兰变送器安装使用说明5.1 概述 ．．．．．．．．．．．．．．．385.2 品种规格 ．．．．．．．．．．．．．385.3 仪表的调校 ．．．．．．．．．．．．425.4 仪表的使用方法 ．．．．．．．．．．425.5 仪表维护 ．．．．．．．．．．．．．495.6 订货须知 ．．．．．．．．．．．．．49附录A.1性能指标 ．．．．．．．．．．．．．．52A.1.1技术指标 ．．．．．．．．．．．．52A.1.2使用条件 ．．．．．．．．．．．．55A.2随机附件 ．．．．．．．．．．．．．．56A.3注意事项 ．．．．．．．．．．．．．．56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。

目录简介第一节 注意事项 (1)第二节 技术指标 (3)第三节 安装 (5)第四节 组态操作 (13)简介智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微处理器的电子变送器，使用独特的电感测元件。

它可提高标定精度，改善环境温度补偿效果，大大提高变送器的质量。

1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机性能及可靠性，方便了现场和控制室之间的连接。

2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调零点按钮，便于现场安装后的就地调整。

3、数字通讯协议允许远程设定，校验以及诊断。

关于HART，双向数字通信不会对标准的4-20mA模拟输出信号造成任何干扰。

第一节 注意事项用户拿到的变送器已经根据用户订货的要求进行标定设置。

用户可对变送器进行组态和测试。

1.1 配套三阀组：使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。

三阀组使用时请一定严格按照三阀组的开关顺序操作。

否则会导致变送器损坏，无法保修。

三阀组启动顺序：（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）（2）打开正压阀（3）关闭平衡阀（4）打开负压阀三阀组的停运顺序（1）关闭负压阀（2）打开平衡阀（3）关闭正压阀1.2 使用使用前的准备工作（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。

在测量非腐蚀性液体时，用被测液充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。

所选择的保护液体，不应与被测液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。

充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。

准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

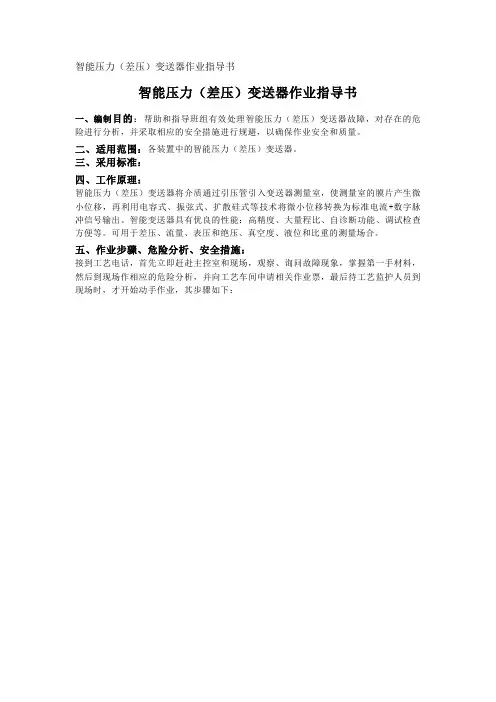

智能压力（差压）变送器作业指导书智能压力（差压）变送器作业指导书一、编制目的：帮助和指导班组有效处理智能压力（差压）变送器故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：各装置中的智能压力（差压）变送器。

三、采用标准：四、工作原理：智能压力（差压）变送器将介质通过引压管引入变送器测量室，使测量室的膜片产生微小位移，再利用电容式、振弦式、扩散硅式等技术将微小位移转换为标准电流+数字脉冲信号输出。

智能变送器具有优良的性能：高精度、大量程比、自诊断功能、调试检查方便等。

可用于差压、流量、表压和绝压、真空度、液位和比重的测量场合。

五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，然后到现场作相应的危险分析，并向工艺车间申请相关作业票，最后待工艺监护人员到现场时，才开始动手作业，其步骤如下：七、使用的工具和劳保要求：使用的工具：个人工具（10”活扳手、万用表、一字/十字螺丝刀等）、10”管钳、HART手操器、一块干净抹布或塑料薄膜、排液时所需接液桶等。

劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）；甚至还需要氧气呼吸器、安全带；拆卸时，必须要佩戴防护面罩。

附录：智能压力（差压）变送器校验步骤及使用维护：1．回零检查：1）关闭二次阀；2）将表堵头螺钉松开排堵； 3）检查仪表零位，若超差调整零位； 4）投用及清洁现场。

2．变送器零位、量程校验：智能压力（差压）变送器和普通变送器一样也需要校验，如果在校验中误差超过允许值时需要用HART手操器或在上位机上进行调整。

以下以HART手操器为例进行说明。

校验准备：标准压力信号发生器、标准250Ω电阻（或电阻箱）、万用表、HART手操器、24V DC稳压电源及连接件、导线等。

1）将HART手操器通信端口与变送器正确连线，打开电源，按“MENU”键，直至显示窗口上出现“A:CALIBRATE”调整画面，然后进行校验。
