差压式流量计的原理
差压式流量计是一种常见的流量测量仪器，它基于差压原理来测量流体的流量。

其原理如下：
1. 组成结构：差压式流量计由流体流经的管道和装置在管道上下游安装的两个压力传感器组成。

通常，这两个传感器被称为静压传感器和差压传感器。

2. 压力测量：当流体流经管道时，它会形成压力差，即上游和下游的压力不同。

静压传感器分别测量上游和下游的静压力，而差压传感器测量上游和下游的压力差。

3. 测量原理：差压式流量计通过测量上下游的压力差来计算流体的流量。

这是根据伯努利原理推导出的，即当流体通过管道时，其速度增加，压力将降低。

根据压力差和管道的几何属性，可以推导出流量的数学表达式。

4. 输出信号：通过将差压传感器和静压传感器的测量信号输入到流量计的处理单元中，可以计算出实时的流量值。

该值可以显示在流量计的显示屏上，并且还可以输出为标准的电信号，以便用于其他设备或控制系统。

总结起来，差压式流量计通过测量流体流经管道上下游的压力差来计算流体的流量。

其原理基于伯努利定律，并通过压力传感器和处理单元来实现流量的测量和输出。

差压式流量计常用计算公式及计算实例Q=C*A*√(2ΔP/ρ)
其中
Q是流量，单位为体积/时间；
C是流量计的流量系数，表示单位差压下的实际流量；
A是流体流过的管道横截面面积；
ΔP是差压（一般指二次元件测量的压差）；
ρ是流体的密度。

下面介绍一个计算实例。

假设有一台差压式流量计安装在直径为0.5米的管道上，测量水流量。

测得的差压为100千帕，水的密度为1000千克/立方米。

已知流量计的流
量系数C为0.9
首先需要计算流体通过管道的横截面面积A。

由于管道的直径为0.5米，因此半径为0.25米。

横截面面积A可以通过以下公式计算：A=π*r^2
其中，r为半径，π为圆周率，取3.14
刚才已知半径为0.25米，代入计算得到：
A=3.14*(0.25)^2=0.1963平方米
接下来，代入公式进行计算：
Q=C*A*√(2ΔP/ρ)
已知C为0.9，A为0.1963平方米，ΔP为100千帕，ρ为1000千克/立方米。

计算得到：
Q=0.9*0.1963*√(200)
Q=0.9*0.1963*14.142
Q=2.702立方米/秒
所以，在这个实例中，流量计测得的水流量为2.702立方米/秒。

需要注意的是，差压式流量计的计算公式是理论公式，实际使用时需要考虑一些修正和系数。

具体的修正和系数需要根据具体流量计的参数和使用条件进行确定。

差压流量知识点总结一、差压流量计的工作原理差压流量计是利用管道中的差压原理来测量流体的流速和流量。

它基于伯努利方程和流体静压原理。

当流体在管道中流动时，流体的流速和流量会引起管道中的静压分布的变化。

通过在管道上游和下游的两个点上安装压力传感器来测量不同点之间的压力差，然后根据流体力学原理计算出流体的流速和流量。

伯努利方程是流体力学中的重要原理，它描述了沿一条流线上的流体在单位时间内的能量变化。

在流体不可压缩、无粘滞性和无外力作用的情况下，伯努利方程可以表示为：P1/ρ+V1^2/2+gZ1=P2/ρ+V2^2/2+gZ2其中，P1和P2分别为两个测点的静压，ρ为流体密度，V1和V2为两个测点的流速，g 为重力加速度，Z1和Z2为两个测点的高度。

通过测量管道上游和下游的压力差ΔP，并结合流体的密度ρ，可以根据伯努利方程计算出流体的流速V。

再结合管道的截面积A，就可以计算出流体的流量Q=V*A。

差压流量计常用的差压测量方法有孔板、喷嘴、流量节流装置、流体振动等，它们的原理都是利用管道中流体流动时产生的压力差来测量流速和流量。

二、差压流量计的类型1. 孔板流量计孔板流量计是一种常用的差压流量计，它通过在管道中安装一个孔板来产生压力差，再通过测量压力差来计算流速和流量。

孔板的结构简单，安装、维护方便，成本较低，因此在工业上应用较为广泛。

孔板流量计又分为标准孔板、长颈孔板、厚板孔板等不同类型，可以根据具体的流体特性和测量要求选用合适的孔板类型。

2. 喷嘴流量计喷嘴流量计利用喷嘴的收缩和扩张来产生压力差，从而测量流速和流量。

它具有测量范围宽、精确度高和结构简单等优点，适用于高温、高压、粘稠度大的流体测量。

3. 可变孔径流量计可变孔径流量计是一种通过改变孔径来调节流量的流量计，它根据流体的流速和压力差自动调节孔径大小，实现流量的准确测量。

可变孔径流量计适用于流量范围较大，变化幅度较大的场合。

4. 流体振动式流量计流体振动式流量计是利用介质在腔体中流动时产生的涡动和振动，通过传感器测量振动频率和幅度来计算流速和流量的一种流量计。

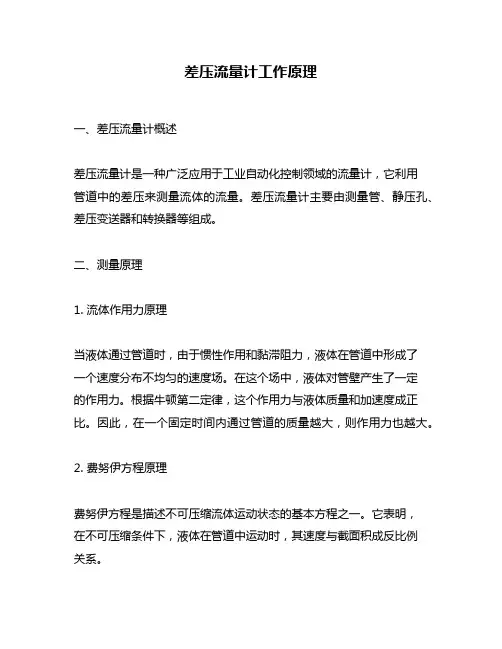

差压流量计工作原理一、差压流量计概述差压流量计是一种广泛应用于工业自动化控制领域的流量计，它利用管道中的差压来测量流体的流量。

差压流量计主要由测量管、静压孔、差压变送器和转换器等组成。

二、测量原理1. 流体作用力原理当液体通过管道时，由于惯性作用和黏滞阻力，液体在管道中形成了一个速度分布不均匀的速度场。

在这个场中，液体对管壁产生了一定的作用力。

根据牛顿第二定律，这个作用力与液体质量和加速度成正比。

因此，在一个固定时间内通过管道的质量越大，则作用力也越大。

2. 费努伊方程原理费努伊方程是描述不可压缩流体运动状态的基本方程之一。

它表明，在不可压缩条件下，液体在管道中运动时，其速度与截面积成反比例关系。

3. 差压原理当液体通过测量管时，由于截面积的改变，导致了液体在测量管中的流速变化。

根据费努伊方程，流速变化会导致压力变化。

差压流量计利用了这个原理，通过测量管中的差压来计算液体的流量。

三、差压变送器差压变送器是差压流量计中最核心的部分，它负责将测量管中的差压转换为电信号输出。

差压变送器通常由感应器和放大器两部分组成。

1. 感应器感应器通常采用金属弹片或陶瓷膜作为敏感元件。

当液体通过测量管时，产生的差压会使弹片或膜片发生形变，并产生相应的电信号输出。

2. 放大器放大器主要负责对感应器输出的微弱信号进行放大和处理，并将其转换为标准信号输出。

常见的标准信号有4-20mA、0-5V等。

四、测量管测量管是差压流量计中最重要的组成部分之一，它直接决定了测量精度和可靠性。

常见的测量管有较长直径为D1和较短直径为D2两种类型。

1. 较长直径为D1的测量管较长直径为D1的测量管通常采用标准节流装置或喷嘴装置，其原理是通过改变流道中的截面积来产生差压。

这种测量管精度高，但对流体粘度和密度变化较为敏感。

2. 较短直径为D2的测量管较短直径为D2的测量管通常采用皮托管或多孔板装置，其原理是在管道中设置静压孔和差压孔，通过比较两点之间的静压差和动压差来计算流量。
