变压器温控器的讲解

变压器绕组温控器原理简介变压器是电力系统中广泛应用的一种电气设备，它主要用于变换交流电压的大小。

而变压器绕组温控器则是一种用于监测和控制变压器绕组温度的装置，其原理及工作机制将在本文中详细讨论。

什么是变压器绕组温控器变压器绕组温控器是一种用来监测和控制变压器绕组温度的装置。

它通过感应变压器绕组的温度变化，采集和处理温度信号，并根据事先设定的温度范围，控制附加设备（如风扇、散热片等）的工作状态，以保持变压器绕组的温度在安全范围内。

变压器绕组温控器的原理变压器绕组温控器的原理主要基于以下几个方面：温度传感器、信号采集与处理、温度控制和故障报警。

温度传感器温度传感器是变压器绕组温控器中最核心的部件之一，它用于感应变压器绕组的温度。

常见的温度传感器有热敏电阻、热电偶和红外线温度传感器等。

通过将温度传感器安装在变压器绕组的关键位置，能够准确感知绕组的温度变化。

信号采集与处理温度传感器感应到的温度信号需要经过采集与处理，以便于后续的控制和监测。

一般情况下，温度信号会通过模拟信号转换为数字信号，并经过滤波和放大等处理，以提高信号的稳定性和准确性。

随后，这些信号将被送入温度控制系统进行进一步的处理。

温度控制温度控制是变压器绕组温控器的核心功能之一。

基于经过采集和处理的温度信号，温度控制系统会与附加设备（如风扇、散热片等）进行沟通，并根据事先设定的温度阈值，自动调节附加设备的工作状态，以控制绕组的温度在可接受范围内。

当温度超过设定的阈值时，温度控制系统会启动附加设备以进行散热，以确保变压器绕组的温度不超过安全限度。

故障报警除了温度的实时监测和控制外，变压器绕组温控器还应具备故障报警功能。

当温度传感器检测到异常的温度情况时，如温度过高或温度异常波动等，温度控制系统会立即发出警报，并采取相应的措施，如停止变压器运行、切断电源等，以避免变压器因温度过高而损坏。

变压器绕组温控器的应用变压器绕组温控器广泛应用于变压器的监测和控制中。

BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。

利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。

由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。

同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。

二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。

巡回显示时每相显示约8秒。

2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。

显示器显示X—50.0，X表示出现故障相位。

3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。

当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。

干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。

1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。

2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。

3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。

2、连接设备电源，并确认电源指示灯亮起。

3、连接温度传感器，并确保传感器传输线路正常连接。

3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。

4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。

4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。

4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。

4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。

5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。

5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。

5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。

附件：设备安装示意图、操作界面截图、远程控制接口连接图。

法律名词及注释：- 温度探头：用于测量变压器温度的传感器。

- 温度监控记录：记录变压器温度变化情况的功能。

- 报警温度：设定的超过温度阈值时触发报警的温度值。

- 报警延时：设定的报警温度达到后延时多长时间才触发报警。

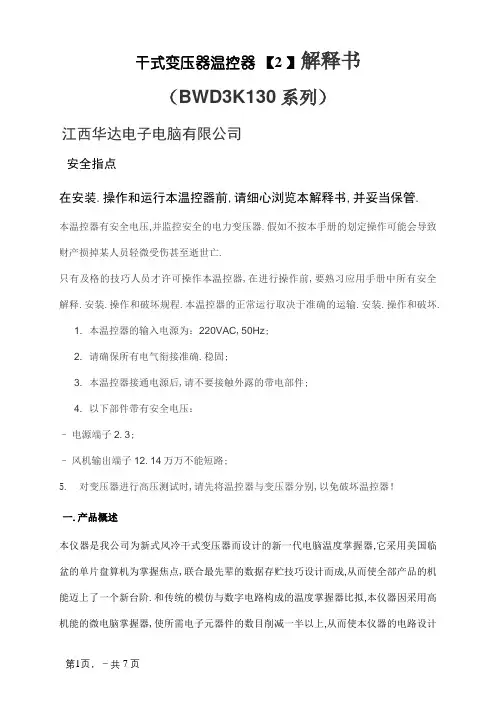

干式变压器温控器【2 】解释书（BWD3K130系列）江西华达电子电脑有限公司安全指点在安装.操作和运行本温控器前,请细心浏览本解释书,并妥当保管.本温控器有安全电压,并监控安全的电力变压器.假如不按本手册的划定操作可能会导致财产损掉某人员轻微受伤甚至逝世亡.只有及格的技巧人员才许可操作本温控器,在进行操作前,要熟习应用手册中所有安全解释.安装.操作和破坏规程.本温控器的正常运行取决于准确的运输.安装.操作和破坏.1. 本温控器的输入电源为：220VAC,50Hz;2. 请确保所有电气衔接准确.稳固;3. 本温控器接通电源后,请不要接触外露的带电部件;4. 以下部件带有安全电压：–电源端子2.3;–风机输出端子12.14万万不能短路;5. 对变压器进行高压测试时,请先将温控器与变压器分别,以免破坏温控器！一.产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度掌握器,它采用美国临盆的单片盘算机为掌握焦点,联合最先辈的数据存贮技巧设计而成,从而使全部产品的机能迈上了一个新台阶.和传统的模仿与数字电路构成的温度掌握器比拟,本仪器因采用高机能的微电脑掌握器,使所需电子元器件的数目削减一半以上,从而使本仪器的电路设计和构造设计大大简化,如许就极大进步了本仪器的运行靠得住性.我公司临盆的电脑温度掌握器,温度设定只需经由过程面板上的几个按键的设置就可实现,并且设定的参数在停电后永不丧掉.本仪器还具有“黑匣子”功效,可记载变压器掉落电时刻的线包绕组的温度.在抗干扰方面,本仪器在设计上采用硬件和软件相联合的抗干扰措施,配合监督温控器的工作,从而达到了极强的抗干扰才能.在应用方面,本仪器还具有操作简略.安装便利.破坏轻易的特色.本产品机能相符JB/T7631-2005《变压器用电子温控器》标准本产品临盆系统经由过程ISO9001：2000质量系统认证本产品被国度科委和国度经贸委评审为1997年度国度重点新产品二.产品型号三.技巧参数1 测温规模： -30℃－200℃2 测温精度： 0.5%FS±１个字3 分辩率： 0.1℃4 工作电压： AC176Ｖ～AC242Ｖ( 50Hz )5 功耗：５ＶＡ6 继电器触点容量：10Ａ／220ＶＡＣ7 内心重量：＜1Kg8 内心外形尺寸： 160mm×80mm×134mm（宽×高×深）9 开孔尺寸： 152mm×76mm（宽×高）四.产品功效介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功效.2风机掌握功效：可依据设定的开风机温度和关风机温度主动掌握风机的开启和封闭,保证干式变压器在正常温度下安全的工作.当三相线包温度中的最高相温度达到设定的开风机温度时,风机开启,同时面板上“风机”指导灯亮.3超温报警功效：当三相线包温度中的最高相温度达到设定的超温报警温度时,温控器会发出蜂鸣报警,面板上“超温”灯亮,并通事后板“报警”输出端输出开关旌旗灯号给超温报警器.4超高温跳闸功效：当三相线包温度中的最高相温度达到设定超高温跳闸温度时,温控器会发出蜂鸣报警,面板上“跳闸”灯亮,并通事后板“跳闸”输出端输出开关旌旗灯号给跳闸掌握器,以割断电源,破坏干式变压器.为防止有时身分引起的误跳闸,跳闸特设有6秒阁下的延时.5传感器故障自检功效：传感器任何一相有故障时,面板上“故障”指导灯会亮,温控器内有蜂鸣报警,并通事后板“故障”输出端输出开关旌旗灯号给故障报警器.5.1在温度显示区显示H表示该相传感器开路;显示L表示该相传感器短路.5.2传感器有一相或两相消失故障时,只依据好的那相传感器温度旌旗灯号掌握风机,三路传感器同时故障时立刻打开风机.6变压器开门故障监测功效：当温控器后板“门旌旗灯号”两头子短接时,面板上“故障”指导灯会亮,温控器内有蜂鸣报警,并通事后板“故障”输出端输出开关旌旗灯号给故障报警器.此端子可与变压器防护门上的行程开关或按压开干系接应用.7参数查阅设定功效：可经由过程按键直接查阅.设定开风机温度.关风机温度.超温报警温度.超温跳闸温度.准时开风机时光及本机通信编号.所有设定参数掉落电时不丧掉. 8手动风机功效：可手动按键开\停风机.此功效也可作为测试风机功效应用.9风机准时启/停的功效：用户可在面板长进行0~255个小时随意率性设置（当设置为0时,表示撤消此项功效）,当到达准不时光后,风机主动运行2分钟后停滞.10“黑匣子”功效,将断电时刻三相温度记载在内存中,以备查询.为了避免再次通电后断电而转变记忆数据,划定断电前温度低于80℃时,不刷新原记载温度.11模仿检测功效,可手动模仿检测温控器的各项掌握功效.五.产品操作解释（见图一面板图）(二)操作解释1上电：温控器上电后.巡回显示A.B.C三相线包温度.2显示方法切换操作：按“最高”键,则显示三相线包中最高相温度,同时“最高”灯亮;再按“最高”键返回三相温度巡回显示状况,“最高”灯灭.3手动开关风机操作：按“手动风机”键,可手动打开风机,同时面“手动”指导灯亮;再按“手动风机”键,可手动封闭风机,同时“手动”指导灯灭.4掉落电数据查询操作：持续按“查询”键,可依次显示在前次掉落电时Ａ.Ｂ.Ｃ三相线包温度.5掌握参数的查询操作6掌握参数的修正操作及模仿测试操作留意：设定参数时,温控仪主动保证跳闸温度＞超温报警温度＞开风机温度＞关风机温度,且最小距离为5℃.六.安装解释1.电气接线办法（注：虚线框内为用户接线区）1电源输入端(2.3)：外接交换220Ｖ电源,供温控仪工作电源.2跳闸输出端(4.5)：无源常开触点,当线包温度高于跳闸温度时,触点闭合,输出一个开关旌旗灯号掌握主动跳闸.3报警输出端(6.7)：无源常开触点,当线包温度高于报警温度时,触点闭合,输出一个开关旌旗灯号给远方掌握柜.4故障输出端(8.9)：无源常开触点,当传感器故障时或开门报警时,触点闭合,输出一个开关旌旗灯号给远方的故障报警装配.5开门报警输入端（10.11）：此输入触点为无源触点,不可外接有源旌旗灯号.当此端口短路时,温控器蜂鸣器发出报警声,同时故障输出端闭合.6传感器插座(DB15插座)：衔接三相线包的温度传感器.7风机输出端（12.14）：当不开风机时,12.14两头没有电压输出;当开风机时,12.14两头有交换220Ｖ输出.（注3KA型温控无风机掌握输出）2.RS485数字通信3K130A型温控器具备RS485接口,从后盖板上的九芯端子（DB9）的第7脚为B-（黑色）,6脚为A+（红色）引出RS-485旌旗灯号.通信协定兼容MODBUS协定的RTU格局,光盘另附.3.4-20mA电流输出3K130B型温控器具备4-20mA通信功效.后盖板上的九芯端子（DB9）的第2脚（白色）为公共端,4.5.9脚分别为A（黄色）.B（棕色）.C（红色）三相电流输出端.输出的4~20mA电流对应0℃~200℃的温度值.最大负载电阻值≤500Ω.4.传感器总成注：传感器默认电缆长度为4米,若客户有特别长度请求请订货时加以解释。

变压器温度计讲义一、现场用温度计型号解释：1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：配计算机方型带接点控制温热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编织原则》的要求产品命名如下：型二、温度计工作原理变压器温度控制器主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元液体压力式弹性元件温度仪表件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY(WTYK)-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号(0～5V、1～5V、4～20mA)输出，实现远方主变油温监控。

三、温度计主要技术指标BWY(WTYK)-802A、803A型1、正常工作条件：－30～＋55 ℃2、测量范围：－20～＋80 ℃0～＋100 ℃0～＋120 ℃0～＋150 ℃3、指示精确度： 1.5级4、控制性能：（1）设定范围：全量程可调（2）设定精度：＋3 ℃（3）开关差： 6 ＋3 ℃（4）额定功率：AC 220V/3 A（5）标准设定值：802：K1＝55℃K2＝80℃803：K1＝55℃K2＝65℃K3＝80℃四、安装及使用：BWY(WTYK)-802、803型温控器：开关设定：BWY(WTYK)-802出厂时的标准设定值为K1＝55℃；K2＝80℃。

BWY(WTYK)-803出厂时的标准设定值为K1＝55℃；K2＝65℃；K3＝80℃。

BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。

利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。

由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。

同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。

二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。

巡回显示时每相显示约8秒。

2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。

显示器显示X—50.0，X表示出现故障相位。

3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。

当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。

-BWDK-F系列干式变压器温度控制器使用说明书制造单位：南京圣尚科技有限公司地址：南京市工人新村71号电话：025-******** 136******** 联系人：***警告： 主体变压器做高压绝缘实验时，请断开与本温控仪间的联线，以确保温控仪安全。

一、概述BWDK系列干式变压器温度控制仪是由微处理器构成的智能仪器，测量干式变压器三相绕组的温度。

根据设定的温度值，启停风机进行温度控制。

仪器具有各种声光报警功能，是保护干式变压器的重要装置。

仪器具有以下特点：1. 仪器可以测量干式变压器三相绕组的温度，用LED每隔4秒循环显示三相温度值或定点显示三相温度最大值。

2. 仪器可以用按键输入4种温度设定值。

当测量温度超过各设定值时，分别控制风机启停、超温报警、超高温跳闸等。

温度设定值可以随时修改，断电后不会消失。

3. 仪器具有传感器断线故障检测功能。

4. 仪器具有风机依设定温度自动定时启动和手动启动功能。

仪器可设定1-250小时内自动启动风机1分钟。

5. 仪器具有温度历史最大值记录功能。

6. 根据使用需要，仪器可以提供数字量或模拟量输出。

二、技术特性1. 仪器连续工作环境：温度：0～50℃；相对湿度：小于90%RH （25℃）。

短时间工作环境：温度：－50～75℃。

2. 工作电源：AC220V±10%；频率50Hz±4%。

仪表保护装置5A熔丝。

3. 温度测量范围：－50～200℃。

4. 温度测量准确度：0.5级。

5. 显示方式：LED每隔4秒循环显示A、B、C三相温度或定点显示三相温度的最大值，分辨力为0.1℃。

6. 输出方式：输出报警、跳闸和传感器故障，继电器接点容量AC250V/10A。

7. 启动风机：控制4～6台风机，继电器接点总容量AC250V/10A。

8. 耐压实验：2500V AC 、60Hz 、60秒。

9. 外形尺寸： 80（H ）×160（W ）×112（D ）mm 3。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

干式变压器温控器引言干式变压器温控器是一种用于控制干式变压器温度的设备。

干式变压器是一种电力变压器，其绝缘材料是干燥的，而不是使用液体绝缘剂。

干式变压器的特点是维护方便、环境适应性强以及不易发生火灾等优点。

然而，干式变压器也存在着温度过高的问题，因此需要使用温控器来监测和控制其温度。

温控器原理温控器是一种基于温度传感器和控制回路的设备，用于测量和调节干式变压器的温度。

温度传感器通常使用热敏电阻、热电偶或半导体传感器。

当温度传感器感知到干式变压器的温度超过设定阈值时，温控器会通过控制回路触发相应的控制动作，例如关闭风扇或报警。

温控器的工作原理温控器的工作原理可以分为以下几个步骤：1.温度传感器测量干式变压器的温度。

2.温度传感器将测量到的温度信号转换为电信号。

3.电信号通过放大电路被放大，然后传递给比较器。

4.比较器将测量到的温度与设定阈值进行比较。

5.如果测量到的温度超过设定阈值，比较器将触发控制回路。

6.控制回路根据比较器的信号触发相应的控制动作，例如关闭风扇或报警。

7.控制动作持续到温度降低到设定阈值以下，然后温控器进入待机状态等待下一次温度超过设定阈值。

温控器的特点干式变压器温控器具有以下几个特点：1.精确度高：温控器使用先进的传感器和控制技术，能够对干式变压器的温度进行精确测量和控制。

2.可调节性强：温控器可以根据实际需求进行温度阈值的设定，以满足不同工作环境下的要求。

3.高可靠性：温控器采用优质的元器件和可靠的控制算法，具有较高的可靠性和稳定性。

4.易于安装和维护：温控器的安装和维护都比较简单，可以快速替换和修复。

5.安全性高：温控器能够及时检测和控制干式变压器的温度，避免温度过高导致火灾等安全问题的发生。

应用领域干式变压器温控器广泛应用于以下领域：1.电力系统：用于变电站、电力配电室等干式变压器的温度控制。

2.工业生产：用于工厂设备、机械设备等的温度控制。

3.石油化工：用于石油、化工等领域的干式变压器温度监测和控制。

变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。

本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。

关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。

变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。

温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。

但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。

一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。

运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。

直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。

直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。

结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。

热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。

这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。

BWDK干式变压器温度控制器使用说明书（铁壳）一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。

在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃3．分辨率：0.1℃4．工作电压：AC170V-AC250V（50Hz）5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900（引线）7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180（mm）9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。

电力变压器温控器原理嘿，朋友们！今天咱来唠唠电力变压器温控器原理这档子事儿。

你想啊，电力变压器就好比是电力系统的大力士，承担着重要的任务呢。

那温控器呢，就像是这个大力士的健康卫士。

咱就说，这温控器咋工作的呢？它就像个特别机灵的小哨兵，时刻关注着变压器的温度。

变压器运行的时候会产生热量吧，这温控器就随时盯着温度的变化。

一旦温度超过了设定的标准，它就会“嘀嘀嘀”地发出警报，好像在喊：“哎呀，温度太高啦，得注意啦！”它为啥这么重要呢？你想想看，如果变压器温度过高了，那可不是闹着玩的呀！就跟人发烧一样，时间长了身体能吃得消吗？变压器也一样啊，温度太高可能会损坏设备，影响供电呢，那得多糟糕呀！这温控器的原理其实也不难理解。

它里面有各种传感器啊、探头啊之类的，就像人的眼睛和耳朵，能敏锐地察觉到温度的变化。

然后通过一些电路和装置，把温度信号转化成我们能看懂的信息，显示在屏幕上或者发出警报声。

就好比咱家里的温度计，只不过这个更高级更智能罢了。

它能精确地测量温度，还能根据需要进行调节和控制。

你说神奇不神奇？而且啊，这温控器还挺耐用的呢。

它就像一个忠诚的伙伴，默默地守护着变压器。

不管是炎热的夏天，还是寒冷的冬天，它都坚守岗位，不离不弃。

咱再打个比方，这温控器就像是变压器的贴心小棉袄，时刻给它温暖和关怀。

温度低了，它会想办法让变压器暖和起来；温度高了，它又赶紧拉响警报，让大家来帮忙降温。

总之呢，电力变压器温控器原理虽然听起来有点专业，但其实仔细想想，也没那么复杂嘛。

它就是为了保障变压器的安全运行，让我们的电力供应更加稳定可靠。

所以啊，可别小看了这个小小的温控器哦，它的作用可大着呢！这就是我对电力变压器温控器原理的理解，你们觉得怎么样呢？。

BWD-3K207 series干式变压器温度控制器使用说明书山大华天科技股份有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。

2、本温控器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。

4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、温控器在运输时应采用原包装，以免造成机械损坏。

6、温控器不使用时，请进行防潮处理。

7、温控器使用时应注意电源等级（无特殊说明时，一般为AC220V、50Hz）。

8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。

12、避免在含有二氧化硫（SO）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。

2温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。

变压器光纤温度控制器的原理和应用变压器光纤温度控制器是一种用于监测变压器温度的装置，采用光纤传感技术，利用光纤感温原理实现对变压器温度的精确测量和实时监控。

该控制器通过光纤传感器将温度信号转化为光学信号，再利用光电转换技术将光学信号转化为电信号，通过信号处理和数据分析，最终实现对变压器温度的控制和保护。

变压器光纤温度控制器的工作原理是基于光纤传感技术。

光纤感温原理是利用光纤中的光学特性随温度变化而产生的变化，将温度信息转化为光学信号。

具体而言，光纤感温原理主要包括两种方式：拉曼散射光纤温度计和布里渊散射光纤温度计。

拉曼散射光纤温度计是一种利用光纤中的拉曼散射效应来测量温度的方法。

光纤中的光波在传输过程中会受到温度的影响而发生拉曼频移，通过测量这种频移的大小可以得到温度值。

布里渊散射光纤温度计是一种利用光纤中的布里渊散射效应来测量温度的方法。

光纤中的光波在传输过程中会受到温度的影响而发生频率变化，通过测量这种频率变化的大小可以得到温度值。

变压器光纤温度控制器的应用非常广泛。

首先，它可以应用于电力系统中的变压器温度监测和保护。

变压器作为电力系统中的重要设备之一，其温度过高可能导致设备损坏或发生事故，因此需要对变压器进行实时监测和控制。

光纤温度控制器可以提供精确的温度测量和监控，及时发现温度异常，并进行相应的保护措施，保证变压器安全运行。

其次，光纤温度控制器还可以应用于石油、化工、冶金等工业领域中的高温环境温度监测和控制。

在这些领域中，温度监测和控制对设备运行和生产过程的安全和稳定性有着至关重要的作用。

光纤温度控制器可以在高温环境下提供精确的温度测量和监控，并及时发出报警信号，保证设备和生产过程的安全性。

此外，光纤温度控制器还可以应用于交通运输、建筑物、环境监测等领域中的温度控制和监测。

例如，在交通运输领域中，可以用于实时监测车辆引擎和排气系统的温度，及时发现故障并进行修复，保证车辆的正常运行。

在建筑物中，可以用于监测供暖与空调系统的温度，实现室温的自动控制。

一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：B W Y 803A 288F C配计算机方 型带接点控制数显仪湿热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2/XMT (TH)2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：T Y K 803A 288F C配计算机方 型带接点控制数显仪湿热带防护复合温度传感器二只或三只可调温度开关表示线性刻度控制器液体压力式弹性元件W 2温度仪表/288(TH)BWY（WTYK）系列温度控制器的成套性和适用性序号型号和名称主要用途适用场合备注1 BWY（WTYK）-802、803变压器温度控制器测量变压器顶层油温并当温度超过设定值时启动冷却装置和报警装置（参阅图一）1000kVA以上变压器2 BWY（WTYK）-802、803（TH）变压器温度控制器同1。

适用于湿热带场合。

1000kVA以上变压器3 BWY（WTYK）-802A、803A（TH）变压器温度控制器同2。

采用复合温度传感器技术，能同时输出Pt100热电阻信号8000kVA以上变压器4 XMT-288F数显温控仪与BWY（WTYK）-802A、803A（TH）配套，实现油温遥测遥控（参阅图二）。

方式嵌装式，安装尺寸同XCT。

8000kVA以上变压器5 XMT-288FC数显温控仪与BWY（WTYK）-802A、803A配套，实现油温遥测遥控外，还能输出和计算机联网的直流标准信号0～5V、1～5V或4～20mA。

8000kVA以上变压器6 BWY（WTYK）-802A、803A（TH）/288F成套变压器温度控制器同3、4等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关8000kVA以上变压器7 BWY（WTYK）-802A、803A（TH）/288FC成套变压器温度控制器同3、5等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关Ⅳ）XCT动圈温度计Ⅴ）信号转换的变送器8000kVA以上变压器无人值班电站最大插入深度安装孔图一系列温度控制器外形及安装尺寸B W Y (W T Y K )801000100K1K100K 23浙制014920040M100°C 60华立仪表二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

干式变压器温控器BWDK-326D注：若用户对温控器有其它特殊的技术要求，请选择LD-B10系列干变温控器。

3、技术指标3.1 测量范围： -30.0℃～240.0℃3.2 测量精度：精度等级 1级(温控器0.5级，传感器B级)分辨率 0.1℃3.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 95％(25℃)电源电压 AC220V(+10％，-15%)电源频率 50Hz或60Hz(±2Hz)3.4 温控器功耗：≤8W3.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准3.6 继电器触点输出：风机触点容量：10A/250VAC控制输出容量：5A/250VAC；5A/30VDC（阻性）3.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm3.8 温控器外型尺寸：80mm×160mm×100mm(高×宽×深)嵌装开孔尺寸：76+1mm×152+1mm(高×宽)包装说明：纸包装要注意轻拿轻放、请勿猛烈撞击以防包装箱和产品破损、切勿淋雨和阳光暴晒、置放于干燥通风处售后服务：1、自出厂之日起，因产品内部组件质量原因并非人为故障，一年包换；2、自出厂之日起，因产品内部组件质量原因并非人为故障，两年保修；3、终身维修，若产品超出三包服务期限，我公司实行免费维修，如果需要更换零部件的收取成本费，免收人工费。

我公司保修对象仅用于购买本公司产品的用户。

变压器光纤温度控制器的原理和应用1.光纤传感器：通过光纤传感器可以将变压器内部的温度变化转化为光信号。

传感器一般由光纤和温度传感器组成，光纤负责将光信号从被测点传输到检测点，温度传感器则负责将温度变化转化为光信号。

2.光纤光谱分析仪：光纤光谱分析仪用于接收并分析光纤传感器传输过来的光信号。

光纤光谱分析仪可以通过分析光信号的频谱变化来获得温度的信息。

3.控制单元：控制单元一般由主控芯片、显示器、输入输出接口等组成。

它负责接收光纤光谱分析仪传输过来的温度信息，并根据设定的温度阈值来进行温度的判断和控制。

1.光纤传感器将变压器内部的温度变化转化为光信号，并通过光纤传输到光纤光谱分析仪。

2.光纤光谱分析仪接收光信号并进行光谱分析，获得温度信息。

3.控制单元接收温度信息，并进行判断和控制。

当温度超过设定的阈值时，控制单元会触发报警系统，及时采取措施避免变压器温度过高，保护设备安全运行。

1.变压器监测：将变压器内部的温度变化传输到监测中心，实现对变压器温度的实时监测和远程控制，及时发现并解决变压器温度异常问题，确保电网的安全稳定运行。

2.高温报警和控制：当变压器温度超过设定的阈值时，控制器会触发报警系统，及时采取措施来避免设备的损坏和事故的发生。

3.故障诊断：通过监测变压器温度的变化情况，可以及时研判变压器的工作状态，对可能发生的故障进行诊断和预测，并采取相应的措施来进行维修和保养。

4.节能管理：通过实时监测变压器温度，可以合理控制变压器的负荷，节省能源，提高设备的运行效率。

总之，变压器光纤温度控制器可以实时监测变压器的温度变化，并进行报警和控制，具有重要的应用价值，能够提高电网的安全性和稳定性，实现对变压器的远程监测和控制。
