阀杆的填料密封讲解

阀杆材料的介绍阀杆在阀门启闭过程中不但是运动件、受力件，而且是密封伯。

同时，阀杆受到介质的冲击和腐蚀，还与填料产生摩擦。

因此在选择阀杆材料时，必须保证阀杆在规定的温度下有足够的强度、良好的冲击韧性、耐腐蚀性。

阀杆是易损伯，在选用时还应注意材料的机械加工性能和热处理性能。

阀杆常用的材料如下：①铜合金：一般选用牌号有QA19-2、HPb59-1-1。

适用于公称压力小于等于1.6MPa、温度小于等于200℃的低压阀门。

②碳素钢：一般选用Q275、35钢，经过氮化处理，适用于公称小于等于2.5MPa的氨阀，水、蒸汽等介质的低、中压阀门。

Q275钢适用于温度不超过300℃的阀门；35钢适用于曙度不超过450℃的阀门。

注：实践证明，阀杆采用碳素钢氮化制造不能很好地解决耐蚀问题，应避免采用。

③合金钢：一般选用40Cr、38CrMoAlA、20CrMo1V1A等材料。

40Cr经过镀铬处理后，适用于公称压力小于等于32MPa、温度小于等于450℃的水、蒸汽、石油等介质。

38CrMoAlA经过氮化处理，能在工作温度540℃的条件下承受10MPa的压力，常用于电站阀门上。

20CrMo1V1A经过氮化处理，能在工作温度570℃条件下承受14MPa的压力，常用于电站阀门上。

④不锈钢：一般选用2Cr13、3Cr13、1Cr17Ni2、1Cr18Ni12Mo2Ti等材料。

2Cr13、3Cr13不锈钢适用于公称压力小于等于32MPa、温度小于等于450℃的水、蒸汽和弱腐蚀性介质，可以通过镀铬、高频淬火等方法强化表面。

1Cr17Ni2不锈耐酸钢用于公称压力小于等于6.4MPa、温度-100℃～200℃的有锈钢阀、低温阀上，能耐腐蚀性介质。

1Cr18Ni9Ti、1Cr18Ni12Mo2Ti不锈耐酸钢用于公称压力小于等于6.4MPa、温度小于等于600℃的高温阀中，也可以用于温度小于等于-100℃的不锈钢阀，低温阀中。

1Cr18Ni9Ti能耐硝酸等腐蚀性介质；1Cr18Ni12Mo2Ti能耐醋酸等腐蚀性介质；1Cr18Ni9Ti、1Cr18Ni12Mo2Ti用于高温阀时，可采用氮化处理，以提高抗擦伤性能。

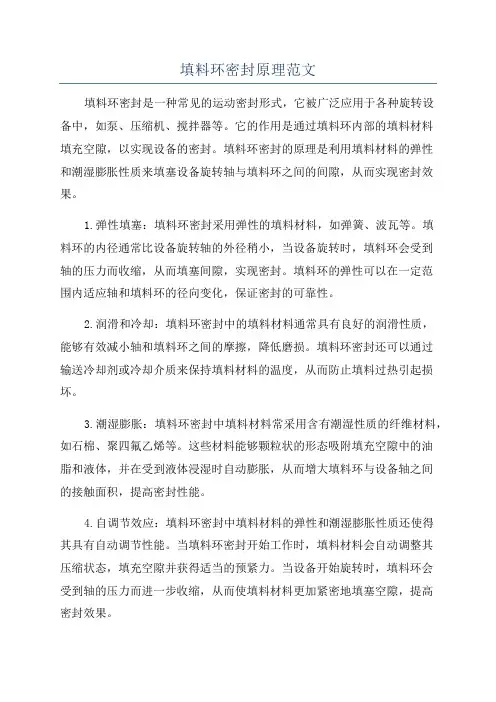

填料环密封原理范文填料环密封是一种常见的运动密封形式，它被广泛应用于各种旋转设备中，如泵、压缩机、搅拌器等。

它的作用是通过填料环内部的填料材料填充空隙，以实现设备的密封。

填料环密封的原理是利用填料材料的弹性和潮湿膨胀性质来填塞设备旋转轴与填料环之间的间隙，从而实现密封效果。

1.弹性填塞：填料环密封采用弹性的填料材料，如弹簧、波瓦等。

填料环的内径通常比设备旋转轴的外径稍小，当设备旋转时，填料环会受到轴的压力而收缩，从而填塞间隙，实现密封。

填料环的弹性可以在一定范围内适应轴和填料环的径向变化，保证密封的可靠性。

2.润滑和冷却：填料环密封中的填料材料通常具有良好的润滑性质，能够有效减小轴和填料环之间的摩擦，降低磨损。

填料环密封还可以通过输送冷却剂或冷却介质来保持填料材料的温度，从而防止填料过热引起损坏。

3.潮湿膨胀：填料环密封中填料材料常采用含有潮湿性质的纤维材料，如石棉、聚四氟乙烯等。

这些材料能够颗粒状的形态吸附填充空隙中的油脂和液体，并在受到液体浸湿时自动膨胀，从而增大填料环与设备轴之间的接触面积，提高密封性能。

4.自调节效应：填料环密封中填料材料的弹性和潮湿膨胀性质还使得其具有自动调节性能。

当填料环密封开始工作时，填料材料会自动调整其压缩状态，填充空隙并获得适当的预紧力。

当设备开始旋转时，填料环会受到轴的压力而进一步收缩，从而使填料材料更加紧密地填塞空隙，提高密封效果。

填料环密封的优点是简单可靠、适应性强、成本较低等，因此在工业运行中得到了广泛应用。

然而，填料环密封也存在一些不足之处，如密封性能相对较差、易泄漏、易磨损等问题。

为了解决这些问题，人们还不断进行填料环密封的改进和研发，推出了各种新型的填料材料和设计结构，以提高密封效果和使用寿命。

总之，填料环密封是一种常见的运动密封形式，通过填料材料的弹性和潮湿膨胀性质填塞设备旋转轴与填料环之间的间隙，实现设备的密封。

填料环密封的原理涉及到弹性填塞、润滑和冷却、潮湿膨胀和自调节效应等。

阀门的密封设计资料1.密封类型阀门密封设计主要有两种类型，即静密封和动密封。

静密封通常指的是阀门的阀座和阀板之间的密封，动密封则是指阀门的阀杆与阀体之间的密封。

根据实际工作要求和介质特性，确定适用的密封类型。

2.密封材料选择合适的密封材料对于阀门的密封性能至关重要。

常见的密封材料有橡胶、聚四氟乙烯(PTFE)、聚醚醚酮(PEEK)等。

根据介质的特性和工作条件，选择耐高温、耐腐蚀、耐磨损等特性的密封材料。

3.密封结构密封结构是决定阀门密封性能的关键因素之一、常见的密封结构有填料密封、波纹管密封和金属密封等。

填料密封通常采用填料环或填料包填充在阀杆和阀体之间的间隙，可以实现良好的密封效果。

波纹管密封则利用波形结构的金属管将阀体与阀杆连接，具有较好的抗震动和抗冲击能力。

金属密封适用于高温、高压和腐蚀性介质。

4.密封性能测试阀门的密封性能是保证阀门正常工作的重要指标。

通过密封性能测试，可以评估阀门的密封性能，并进行相应的改进和调整。

常用的密封性能测试方法有气密性测试、气压试验和泄漏测试等。

根据不同的阀门类型和应用场景，选择合适的测试方法进行密封性能测试。

5.密封环境适应性阀门在使用过程中会受到环境因素的影响，如温度变化、振动、腐蚀等。

因此，密封设计需要考虑阀门在不同环境条件下的适应性。

例如，在高温环境下，需要选择耐高温的密封材料和合适的密封结构，以确保阀门正常工作。

6.密封材料选择与匹配密封材料的选择和匹配直接影响阀门的密封性能。

密封材料的选择应考虑介质的特性、工作温度和压力等因素。

在密封材料的匹配上，需要考虑到密封材料与阀门材料之间的相容性，避免出现互不相容的情况，以确保密封性能的稳定和可靠。

7.密封面设计8.密封预紧力控制密封预紧力是保证阀门密封性能的重要因素之一、过低的预紧力容易导致泄漏，过高的预紧力则容易导致阀门操作不灵活。

因此，密封预紧力的控制需要根据具体情况进行调整。

常见的控制方法包括弹簧预紧、气缸预紧和液压预紧等。

阀门填料函阀门填料函是一种用于控制流体流量和压力的设备，它可以很大程度上减少流体流速，增加流量或者改变流向。

阀门填料函主要由密封圈，阀板，阀座，阀杆，弹簧，阀杆头，阀杆销，把手，填料和阀门上的装饰物等组成。

阀门填料函的作用是：1、控制压力：在水蒸汽传动系统中，阀门填料函可以有效地控制系统的压力，使其符合要求。

2、防止热胀冷缩：当水的温度发生变化时，阀门填料函可以有效地防止水体的热胀冷缩，以保护管道不受损害。

3、防止泄漏：阀门填料函也可以防止泄漏，在水蒸汽传动系统中，它可以有效地防止水的渗漏，防止污染环境。

4、改变流向：在水蒸汽传动系统中，阀门填料函可以改变水的流向，以便控制水的流向。

阀门填料函的工作原理是：当阀杆上的把手被调节时，阀杆会移动，使阀门打开或关闭，从而控制流量和压力。

当阀杆移动时，阀板会相应地移动，使填料和密封圈受到压缩，从而形成密封，阻止流体的流动。

阀门填料函有多种不同的类型，比如单向阀、止回阀、调节阀、安全阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀等。

这些阀门填料函的选择取决于流体的性质，流量，压力，温度和管道的材料等。

阀门填料函的安装应注意以下几点：1、安装时应确保阀门填料函的标准件与管道的标准件相匹配，并且要确保阀门的安装方向与管道的安装方向一致。

2、安装时要注意检查填料的更换情况，填料的更换要根据具体情况和使用环境而定。

3、安装时要确保阀门的压力测试，并且要根据实际情况对阀门的密封和表面进行检查，以确保其正常使用。

4、安装时要注意连接管道的处理，并且要确保管道的连接处处理得当，以确保阀门正常使用。

5、安装前要检查阀门填料函的连接尺寸，连接方式，弹性连接件及其他仪表及设备的安装情况，以确保阀门的正常使用。

阀门填料函的安装，检查和维护都要按照规定的标准办理，以确保阀门的高效能和安全使用。

只有正确使用和维护阀门填料函，才能有效地控制流体的压力和流量，从而达到满足用户需求的目的。

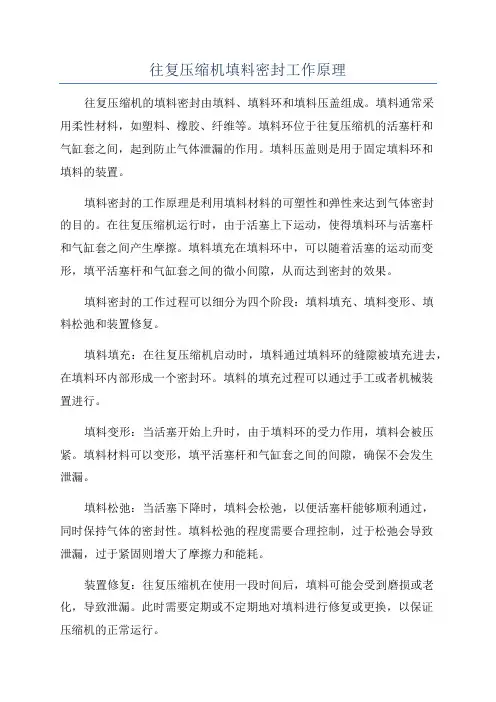

往复压缩机填料密封工作原理往复压缩机的填料密封由填料、填料环和填料压盖组成。

填料通常采用柔性材料，如塑料、橡胶、纤维等。

填料环位于往复压缩机的活塞杆和气缸套之间，起到防止气体泄漏的作用。

填料压盖则是用于固定填料环和填料的装置。

填料密封的工作原理是利用填料材料的可塑性和弹性来达到气体密封的目的。

在往复压缩机运行时，由于活塞上下运动，使得填料环与活塞杆和气缸套之间产生摩擦。

填料填充在填料环中，可以随着活塞的运动而变形，填平活塞杆和气缸套之间的微小间隙，从而达到密封的效果。

填料密封的工作过程可以细分为四个阶段：填料填充、填料变形、填料松弛和装置修复。

填料填充：在往复压缩机启动时，填料通过填料环的缝隙被填充进去，在填料环内部形成一个密封环。

填料的填充过程可以通过手工或者机械装置进行。

填料变形：当活塞开始上升时，由于填料环的受力作用，填料会被压紧。

填料材料可以变形，填平活塞杆和气缸套之间的间隙，确保不会发生泄漏。

填料松弛：当活塞下降时，填料会松弛，以便活塞杆能够顺利通过，同时保持气体的密封性。

填料松弛的程度需要合理控制，过于松弛会导致泄漏，过于紧固则增大了摩擦力和能耗。

装置修复：往复压缩机在使用一段时间后，填料可能会受到磨损或老化，导致泄漏。

此时需要定期或不定期地对填料进行修复或更换，以保证压缩机的正常运行。

总之，填料密封是往复压缩机的关键组成部分，通过填料材料的变形和填料环的压紧来实现气体的密封。

合理的填料密封设计可以有效地减少泄漏，提高往复压缩机的效率和可靠性。

仪表针型阀针阀（Needle Valve）是一种小型的手动截止阀，因其阀杆头部呈针状而得名，见下图。

针阀在图纸中的表示符号：。

一．功能针阀在流体管线中主要有两种功能：1.切断流体2.调节流量二．结构：常见的针阀按阀帽的不同分为三类：1.整体阀帽型2.螺纹连接阀帽型3.联合结构阀帽型三. 针阀的密封：1.阀杆的密封阀杆密封填料的位置相对于阀杆螺纹有两种形式。

一种是如上图所示填料在螺纹的上方，这种结构比较简单，但螺纹易受流体冲刷，螺纹的润滑受影响，导致损坏。

一种是填料在螺纹的下方，这种结构可避免流体或高温对螺纹的不良影响2.阀座的密封阀座密封按阀杆头与阀座的材料，通常分为两种：①金属对金属密封。

形成的密封面小，适用液体或高温、腐蚀性的流体环境。

②塑料对金属密封。

形成的密封面大，适用于密封性要求高的气体场合。

四. 阀杆头设计1. 常见的阀杆头形状如下：钝头型阀杆头属快开型，开启后流量快速增加。

主要用于流体的关断，与阀座之间常采用塑料对金属的密封形式。

V字型阀杆头既可用于流体关断又可用于调节流量，但开启后流量快速增加，不易调节。

与阀座之间常采用金属对金属的密封形式。

调节型阀杆头主要用于线性、均匀地调节流量，也可用于关断。

2.非旋转阀杆头为了消除阀杆头与阀座间的的磨损、咬合，阀杆头通常采用非旋转的结构设计。

阀杆头部分与阀杆驱动螺纹部分采用类似关节的活性连接方式，从而保证当阀门关闭，阀杆头与座接触时，阀杆头做上下直线动作，不产生导致磨损、咬合的旋转运动。

在阀门经常开关的应用场合，常采用这种阀杆结构。

3.Stellite钴基合金阀杆头在某些应用场合，系统的流体有侵蚀性或高温高压有冲蚀性，如蒸汽等。

为了提高阀杆头对高温粘着磨损、冲刷磨损与腐蚀的抵抗性，阀杆头的材料常采用Stellite钴基合金，以延长阀门的使用寿命。

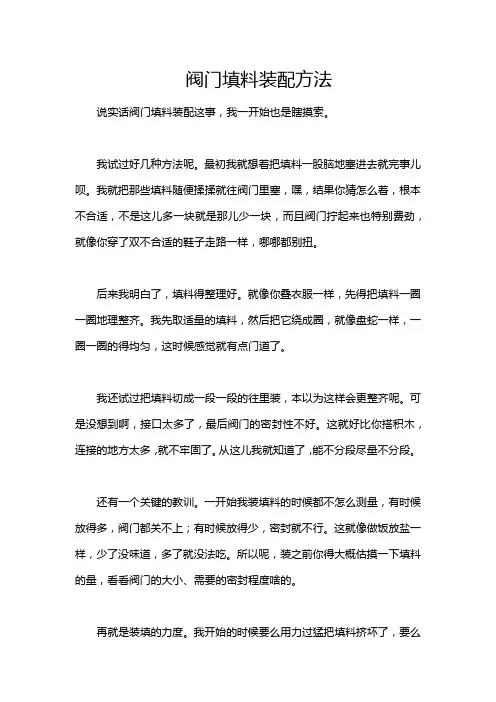

阀门填料装配方法说实话阀门填料装配这事，我一开始也是瞎摸索。

我试过好几种方法呢。

最初我就想着把填料一股脑地塞进去就完事儿呗。

我就把那些填料随便揉揉就往阀门里塞，嘿，结果你猜怎么着，根本不合适，不是这儿多一块就是那儿少一块，而且阀门拧起来也特别费劲，就像你穿了双不合适的鞋子走路一样，哪哪都别扭。

后来我明白了，填料得整理好。

就像你叠衣服一样，先得把填料一圈一圈地理整齐。

我先取适量的填料，然后把它绕成圈，就像盘蛇一样，一圈一圈的得均匀，这时候感觉就有点门道了。

我还试过把填料切成一段一段的往里装，本以为这样会更整齐呢。

可是没想到啊，接口太多了，最后阀门的密封性不好。

这就好比你搭积木，连接的地方太多，就不牢固了。

从这儿我就知道了，能不分段尽量不分段。

还有一个关键的教训。

一开始我装填料的时候都不怎么测量，有时候放得多，阀门都关不上；有时候放得少，密封就不行。

这就像做饭放盐一样，少了没味道，多了就没法吃。

所以呢，装之前你得大概估摸一下填料的量，看看阀门的大小、需要的密封程度啥的。

再就是装填的力度。

我开始的时候要么用力过猛把填料挤坏了，要么用力太轻填充不紧实。

我发现，这就跟按门铃似的，得力度合适。

你一点点地把填料推进去，每推进一点就拿工具压压，就像给泥土夯实一样。

有的时候啊，在填料装进去一部分的时候，我会用个小棍之类的东西捣捣，让它在里面分布得更均匀。

特别是那些角落里，要确保填料也能到达，就像扫地要扫到每个墙角一样。

我不确定这是不是最好的方法，但对我来说这样确实有点效果，起码阀门的密封和操作性都能好不少。

不过有的特别精细的阀门，这一招可能还得再小心谨慎地用，说不定还得配合其他方式。

反正多试试，从自己的失败里找经验就对了。

这就是我在阀门填料装配这块折腾这么久总结出的一些经验方法，希望能有点用。

闸阀的结构及工作原理闸阀是一种常用的管道阀门，其结构简单，使用广泛。

下面我将详细介绍闸阀的结构及工作原理。

一、闸阀的结构闸阀主要由阀体、阀盖、闸板、螺栓、填料（密封副）和操作装置等组成。

1. 阀体和阀盖：阀体是安装在管道中的主体部件，阀盖与阀体相连接，可密封阀门。

阀体一般采用铸造工艺制成，阀盖一般采用法兰连接。

2. 闸板：闸板是闸阀的主要工作部件，用于控制介质的流通。

闸板一般位于阀盖和阀座之间，可以在管道内部上下运动，使阀口实现开启和关闭。

闸板的密封面为平面或斜面，当闸板完全关闭时，与闸阀阀座紧密贴合，实现良好的密封。

3. 螺栓：螺栓用于固定阀体、阀盖和闸板等零件。

螺栓的紧固力度对于阀门的正常工作至关重要，必须保证螺栓紧固牢固，但也不能过紧。

4. 填料（密封副）：填料用于在阀杆与阀体之间形成密封。

常用的填料材料有柔性石棉纱、聚四氟乙烯等，可根据介质的特性选择合适的填料。

5. 操作装置：闸阀的操作装置一般包括手动操作装置和电动操作装置。

手动操作装置一般为手轮、手柄等，通过人工旋转或推拉操作，控制闸板的开启和关闭。

电动操作装置可以通过电机的带动，实现闸板的远程开启和关闭。

二、闸阀的工作原理闸阀通过阀板的上下运动来控制介质的流通。

当阀板下降到位时，实现关闭；当阀板上升到位时，实现开启。

1. 开启状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板上升。

此时，介质从阀体的进口流入阀体内部，通过闸板和阀座的间隙，从阀体的出口流出，完成介质的流通过程。

2. 关闭状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板下降。

此时，闸板与阀座紧密贴合，切断介质的流通，实现阀门的关闭。

同时，填料的密封作用也起到了防止介质泄漏的作用。

需要注意的是，闸阀的开启和关闭过程应该缓慢进行，以防止介质的冲击和阀门的损坏。

闸阀开启时，闸板的上升速度应适当控制，防止液体冲击；闸阀关闭时，阀板的下降速度也应适当控制，以防止阀板与阀座的撞击。
