短圆柱滚子轴承的凸度

nsk轴承nu230em游隙标准c3一、NSK轴承简介SK轴承是日本精工株式会社生产的一种高品质轴承，具有高精度、高承载能力、低摩擦等特点。

广泛应用于各类机械设备，确保设备的正常运行。

二、NU230EM轴承参数U230EM是NSK生产的一款圆柱滚子轴承，其主要参数如下：1.内径：150mm2.外径：270mm3.宽度：40mm4.滚动体数量：125.接触角：25°三、游隙标准C3的含义游隙是指轴承内外圈之间的间隙。

C3游隙标准表示轴承在正常运行时，内外圈之间的间隙值为3倍的基准游隙。

C3游隙轴承具有较大的轴向和径向间隙，适用于需要较高灵活性和抗震性的场合。

四、NSK NU230EM轴承的应用领域SK NU230EM轴承广泛应用于汽车、风力发电、钢铁、机床等行业，确保设备的稳定运行和延长设备使用寿命。

五、如何选择合适的NSK NU230EM轴承在选择NSK NU230EM轴承时，需根据设备的要求，考虑以下因素：1.轴承类型：根据设备的工作条件，选择合适的轴承类型，如球轴承、滚子轴承等。

2.轴承尺寸：根据设备的安装空间，选择合适的轴承尺寸。

3.游隙等级：根据设备的运行要求，选择合适的游隙等级，如C3、C4等。

4.材料和精度：根据设备的工作环境和工作温度，选择合适的材料和精度等级。

六、轴承的维护与保养为确保NSK NU230EM轴承的长期稳定运行，需定期进行维护和保养：1.定期检查轴承的磨损和损坏情况，及时更换损坏的轴承。

2.保持轴承周围环境的清洁，防止灰尘和杂质进入轴承。

3.定期加注润滑剂，确保轴承具有良好的润滑条件。

4.定期检查轴承的游隙，确保其在正常范围内。

通过以上内容，相信大家对NSK NU230EM轴承有了更深入的了解。

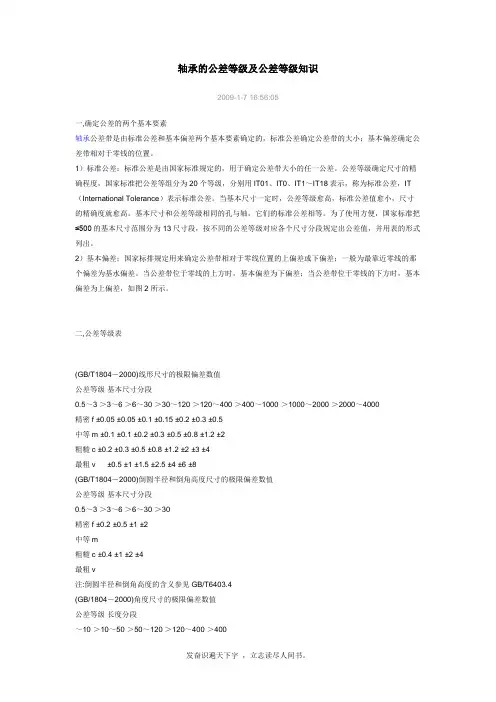

轴承的公差等级及公差等级知识2009-1-7 16:56:05一,确定公差的两个基本要素轴承公差带是由标准公差和基本偏差两个基本要素确定的，标准公差确定公差带的大小；基本偏差确定公差带相对于零钱的位置。

1）标准公差：标准公差是由国家标准规定的，用于确定公差带大小的任一公差。

公差等级确定尺寸的精确程度，国家标准把公差等组分为20个等级，分别用IT01、IT0、IT1～IT18表示，称为标准公差，IT （International Tolerance）表示标准公差。

当基本尺寸一定时，公差等级愈高，标准公差值愈小，尺寸的精确度就愈高。

基本尺寸和公差等级相同的孔与轴，它们的标准公差相等。

为了使用方便，国家标准把≤500的基本尺寸范围分为 13尺寸段，按不同的公差等级对应各个尺寸分段规定出公差值，并用表的形式列出。

2）基本偏差；国家标排规定用来确定公差带相对于零线位置的上偏差或下偏差；一般为最靠近零线的那个偏差为基水偏差。

当公差带位于零线的上方时，基本偏差为下偏差；当公差带位于零钱的下方时，基本偏差为上偏差，如图2 所示。

二,公差等级表(GB/T1804－2000)线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值轴承公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5三,轴承滚子的公差等级圆柱和圆锥滚子公差分为四级：0、Ⅰ、Ⅱ、Ⅲ级，公差等级依次降低。

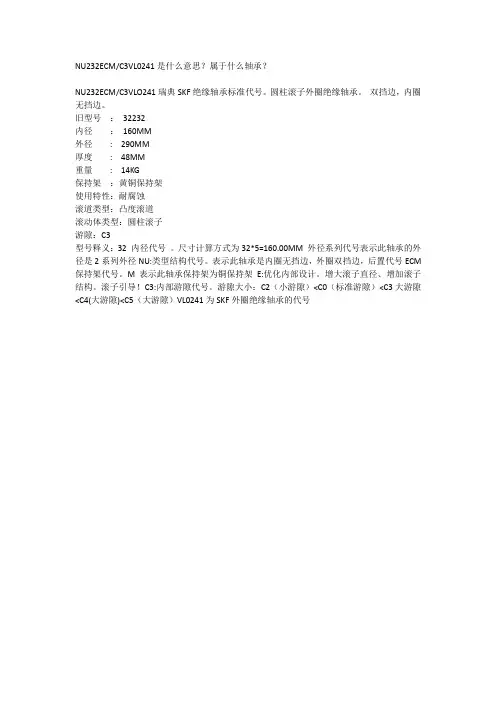

NU232ECM/C3VL0241是什么意思？属于什么轴承？
NU232ECM/C3VLO241瑞典SKF绝缘轴承标准代号。

圆柱滚子外圈绝缘轴承。

双挡边，内圈无挡边。

旧型号：32232
内径：160MM
外径: 290MM
厚度: 48MM
重量: 14KG
保持架：黄铜保持架
使用特性：耐腐蚀
滚道类型：凸度滚道
滚动体类型：圆柱滚子
游隙：C3
型号释义：32 内径代号。

尺寸计算方式为32*5=160.00MM 外径系列代号表示此轴承的外径是2系列外径NU:类型结构代号。

表示此轴承是内圈无挡边，外圈双挡边，后置代号ECM 保持架代号。

M表示此轴承保持架为铜保持架E:优化内部设计。

增大滚子直径、增加滚子结构。

滚子引导！C3:内部游隙代号。

游隙大小：C2（小游隙）<C0（标准游隙）<C3大游隙<C4(大游隙)<C5（大游隙）VL0241为SKF外圈绝缘轴承的代号。

轴承型号大全0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.——推力圆柱滚子轴承座圈。

例：GS.81112 。

K.——滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。

例：RNU207——不带内圈的NU207 轴承。

WS——推力圆柱滚子轴承轴圈。

例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。

例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH 。

后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。

例：3306DA 。

DZ——圆柱型外径的滚轮轴承。

例：ST017DZ 。

K——圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30- 圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

一、轴承公差与配合选择参考一、轴承的公差滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994（等效采用ISO 492-1981）和《推力球轴承公差》GB/T307.4-1994（等效采用ISO 199-1979）标准。

见表16-1至表16-11。

1、向心轴承（1）符号及定义内径：d公称内径ds 单一内径d1 圆锥孔理论大端直径dmp单一平面内平均内径△dmp单一平面平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论小端）△ds单一内孔直径的偏差△dlmp圆锥孔在理论大端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最大和最小单一平面平均内径之差dmpamax-dmpminVdp 单一径向平面内径变动量，即单一径向平面内最大和最小单一内径之差=dsmax-dsmin（圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示）外径：D 公称半径D1外圈凸缘公称外径Ds 单一外径Dmp单一平面平均外径△Ds单一外径偏差=Ds-D△Dmp单一平面平均外径的偏差=Dmp-D VDp单一径向平面内外径变动量；即单一径向平面内最大和最小单一外径之差△Dmp平均外径变动量，即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单一宽度△Bs，（△Cs）内（外）圈单一宽度偏差=Bs-B，（Cs-C）T 圆锥滚子轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最大和最小单一宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚子轴承宽度的偏差=Ts-T △T1s圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端面对内孔的跳动SD外径表面母线对基准端面倾斜度的变动量SD1外径表面母线对凸缘背面的倾斜度的变动量Sia成套轴承内圈端面对滚道的跳动Sea成套轴承外圈端面对滚道的跳动Sea1成套轴承凸缘北面对滚道的跳动（2）公差值（1）向心轴承（圆锥滚子轴承除外）0级公差内圈外圈6级公差内圈6级公差外圈2、圆锥滚子轴承本条规定的内孔直径公差适用于圆柱孔 0级公差外圈—直径公差和径向跳动宽度—内、外圈、单列轴承及其组件6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。

轧辊磨削工艺规程一、1450轧机工作辊：1、外径公差≤0.02mm2、椭圆度为≤0.02mm3、表面光洁度为4、凸度值按轧钢工艺要求磨削，偏差范围±0.01mm，对称性要求5mm以内5、配对原则：（1）在投入的轧辊中以最接近的尺寸配对（2）磨削过程中，辊外径大的为下工作辊，辊外径小的为上工作辊6、一对平整辊外径尺寸控制在0.2mm7、磨削完后，辊表面标明辊号、上下辊、外径尺寸及凸度值支承辊1、外径公差为≤0.05mm2、椭圆度为≤0.05mm3、表面光洁度为4、外径大的为下支承辊，外径小的为上支承辊5、磨完后，辊表面标明上下辊及外径尺寸二、1100轧机工作辊1、锥度≤0.02mm2、椭圆度为≤0.02mm3、表面光洁度为5、配对原则：上下辊径差不大于2mm ，大辊作为下辊 一、 磨削制度：1. 轧辊磨削之前，要认真核对生产班换辊原因与轧辊实际故障原因，并在磨削记录上填写真实的故障原因。

2. 磨削时，砂轮电流不允许超过50A ，其他参数参照下面的磨削工艺；3. 为保证轧辊表面粗糙度符合轧机用辊要求，不能任意减少中磨和精磨的次数；4. 900和1050轧辊圆弧角重新作出要求：中间辊圆弧宽度重新规定为50mm ，900中间辊一端磨圆弧，1050两端磨圆弧，圆弧高度暂定为0.6mm 。

工作辊和支撑辊均为两端磨圆弧，圆弧高度为0。

2mm 。

5. 注意保持乳化液清洁，并保持相当的浓度（暂定每天白班加油20升），由于所用轧制油容易随磨屑沉淀流失，所以添加时每次不要太多，并根据流失情况随时添加。

6. 每班清理磨屑，不允许往水箱中乱扔杂物和磨屑。

二、 磨削工艺：一、轧辊装配简介：1050轧机为中间辊横移六辊可逆轧机，轧辊共分为支撑辊一对、中间辊一对、工作辊一对，工作时润滑方式为油气润滑，油品为24#汽缸油，以下为1050轧辊主要参数：二、1050轧辊磨削：要求同900轧辊1表面粗糙度；2、锥度⊿0.01mm，椭圆度ф0.005mm；3、工作辊、支撑辊为平辊，中间辊一端50mm宽圆弧过度；4、工作辊正常磨削量≥0.2mm，中间辊正常磨削量≥0.5mm，支撑辊正常磨削量≥1mm；5、1050轧辊配辊时，上下辊径差要求≤2mm。

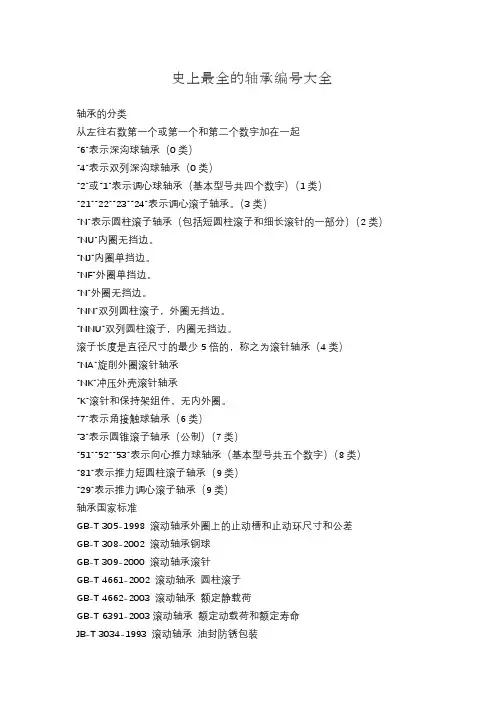

史上最全的轴承编号大全轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。

（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。

“NJ”内圈单挡边。

“NF”外圈单挡边。

“N”外圈无挡边。

“NN”双列圆柱滚子，外圈无挡边。

“NNU”双列圆柱滚子，内圈无挡边。

滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。

“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承圆柱滚子GB-T 4662-2003 滚动轴承额定静载荷GB-T 6391-2003滚动轴承额定动载荷和额定寿命JB-T 3034-1993 滚动轴承油封防锈包装JB-T 3573-2004 滚动轴承径向游隙的测量方法JB-T 6639-2004 滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承残磁及其评定方法JB-T 6642-2004 滚动轴承零件圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件工程塑料保持架JB-T 7050-2005 滚动轴承清洁度评定方法JB-T 7051-2006 滚动轴承零件表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承寿命及可靠性试验规程JB-T 50093-1997 滚动轴承寿命及可靠性试验评定方法前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
