圆柱滚子轴承尺寸标整理

滚针轴承型号大全滚针轴承尺寸表无锡特瑞恩机电设备有限公司提供滚针型号查询 0510-********滚针轴承特点滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。

这种滚子称为滚针。

尽管具有较小的截面，轴承仍具有较高的负荷承受能力，因此，特别适用于径向空间受限制的场合。

滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结果。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。

此种轴承仅能承受径向载荷。

滚针轴承具体分类及型号对照：1、向心滚针和保持架组件（K型）2、外圈带双锁圈的滚针轴承（NA型、NKI型、RNA型、NK型）3、外圈带双挡边的单列滚针轴承（NA型、NKI型、RNA型、NK型）4、外圈带双挡边的双列滚针轴承（NA型、、RNA型）5、冲压外圈滚针轴承（HK型、BK型）注：此种轴承成本低，承载能力大，适用于安装尺寸受限制的支承结构，轴颈表面经淬硬作为滚动面，轴承用压入配合装入座孔中，无须再对它进行轴向定位。

轴承在安装前应注入适量的润滑脂，通常情况下，装配后不用再润滑 BK型轴承用于轴颈无伸出端的支承中，端面封闭起密封作用，并能承受小的轴向游动无锡特瑞恩代理经销nsk滚针轴承、ina滚针轴承、iko滚针轴承型号齐全价格合理，了解更多滚针轴承图片、应用范围、及安装等的最新信息请联系我们。

更多滚针轴承型号查询请登陆查询部分滚针轴承型号表供参考NX7TN NX10 NX12 NX15 NX17 NX20 NX25 NX30 NX35 NKX12 NKX15 NKX17 NKX20 NKX25 NKX30 NKX35 NKXR15 NKXR17 NKXR20 NKXR25 NKXR30 NKXR35 NKXR40 NKIB5901 NKIB5902 NKIB5906 NKIB5910 NKIB5914 NKIA5901 NKIA5902 NKIA5906 NKIA5910 NKIA5914K100X107X21 K150X160X46K105X112X21 K155X163X26K110X117X24 K160X170X46K115X123X27 K165X173X26K120X127X24 K175X183X32K125X133X35 K185X195X37K130X137X24 K210X220X42K135X143X35 K220X230X42HK0306轴承HK0408轴承HK0509轴承HK0608轴承HK0609轴承HK0709轴承HK0808轴承HK0810轴承HK0908轴承HK0910轴承HK0912轴承HK1010轴承HK1012轴承HK1015轴承HK1210轴承HK1312轴承HK1412轴承HK1512轴承HK1516轴承HK1522轴承HK1612轴承HK1616轴承HK1622轴承HK1712轴承HK1812轴承HK1816轴承HK2014轴承HK2012轴承HK2212轴承HK2210轴承HK2030轴承HK2216轴承HK2220轴承HK2512轴承HK2516轴承HK2520轴承HK2526轴承HK2538轴承HK2816轴承HK3020轴承HK2820轴承HK3016轴承HK3026轴承HK3038轴承HK3512轴承HK3516轴承HK3520轴承HK4012轴承HK4016轴承HK4020轴承HK4512轴承HK4516轴承HK4520轴承HK5020轴承HK5025轴承HK5520轴承HK5528轴承HK6012轴承HK6020轴承HK6032轴承AXW10轴承AXW12轴承AXW15轴承AXW17轴承AXW20轴承AXW25轴承AXW30轴承AXW35轴承AXW40轴承AXW45轴承AXW50轴承AXK0619轴承AXK0720轴承AXK0821轴承AXK0922轴承AXK1024轴承AXK1226轴承AXK1528轴承AXK1730轴承AXK2035轴承AXK2542轴承AXK3047轴承AXK3552轴承AXK4060轴承AXK4565轴承AXK5070轴承AXK5578轴承AXK6085轴承AXK6590轴承AXK7095轴承AXK75100轴承AXK80105轴承AXK85110轴承AXK90120轴承AXK100135轴承AXK110145轴承AXK120155轴承AXK130170轴承AXK140180轴承AXK150190轴承AXK160200轴承。

滚针轴承型号查询对照与滚针轴承尺寸表平时生活中对滚针轴承接触很少得人,遇见大型机械或者就是一些大型设备应该也很少知道轴承得概念。

其实轴承为机械运动起了至关重要得作用。

滚针轴承就是轴承中比较常见得一种,下面小编就为大家介绍一下滚针轴承型号查询对照与尺寸表。

滚针轴承介绍滚针轴承(neeｄle beａｒinｇ)就是带圆柱滚子得滚子轴承,相对其直径,滚子既细又长。

这种滚子称为滚针。

尽管具有较小得截面,轴承仍具有较高得负荷承受能力，滚针轴承装有细而长得滚子(滚子直径D≤5ｍｍ,L／Ｄ≥2、５,L 为滚子长度),因此径向结构紧凑,其内径尺寸与载荷能力与其它类型轴承相同时,外径最小，特别适用于径向安装尺寸受限制得支承结构。

根据使用场合不同,可选用无内圈得轴承或滚针与保持架组件,此时与轴承相配得轴颈表面与外壳孔表面直接作为轴承得内、外滚动表面，为保证载荷能力与运转性能与有套圈轴承相同，轴或外壳孔滚道表面得硬度,加工精度与表面质量应与轴承套圈得滚道相仿。

此种轴承仅能承受径向载荷。

滚针轴承型号查询对照滚针轴承就是带圆柱滚子得滚子轴承,滚子细长,截面较小,轴承负荷承受能力较高，因此,适用于径向安装尺寸受限制得支撑效果。

滚针轴承装有细而长得滚子(滚子长度为直径得3～１0倍,直径一般不大于5mm),径向结构紧凑。

一个完整得轴承代号就是由基本代号加上一个或多个补充代号组成。

ＳKF得所有标准轴承都有特定得基本型号,通常有三个、四个或五个数字,或字母与数字得组成,第一个数字或第一个字母或字母组合表示轴承类型,后面两位数字确定ＩSO尺寸系列。

由于滚针轴承得型号相对复杂,这里只为大家简单介绍几种滚针轴承得具体分类及型号对照:1、向心滚针与保持架组件(K型)2、外圈带双锁圈得滚针轴承（NA型、NKＩ型、RNA型、NK型)3、外圈带双挡边得单列滚针轴承(NA型、ＮＫI型、ＲNA型、NK型)4、外圈带双挡边得双列滚针轴承（ＮA型、、ＲＮＡ型)5、冲压外圈滚针轴承(HK型、BK型）而此种轴承成本低,承载能力大，适用于安装尺寸受限制得支承结构。

常用轴承内外径型号对照表在机械领域，轴承是一种至关重要的零部件，它能够减少旋转部件之间的摩擦，提高机械系统的运行效率和稳定性。

而了解轴承的内外径型号则是正确选择和使用轴承的关键。

接下来，为您呈现一份常用轴承内外径型号对照表。

首先，我们来了解一下轴承的基本结构。

轴承主要由内圈、外圈、滚动体和保持架组成。

内圈通常与轴紧密配合，外圈则与轴承座配合。

而轴承的内外径尺寸直接影响着其与轴和轴承座的安装配合精度。

常见的轴承类型包括深沟球轴承、圆柱滚子轴承、圆锥滚子轴承、调心球轴承、调心滚子轴承等。

深沟球轴承是应用最为广泛的一种轴承类型。

其内径型号通常以数字表示，例如 608 轴承，其中“8”表示内径为 8mm。

对于内径大于10mm 且小于 20mm 的轴承，内径尺寸等于型号的后两位数字乘以 5，比如 6204 轴承，其内径为 20mm。

当内径大于或等于 20mm 时，内径尺寸等于型号的后两位数字乘以 5mm，例如 6318 轴承，内径为 90mm。

圆柱滚子轴承的内径表示方法与深沟球轴承类似。

例如 NU208 圆柱滚子轴承，内径同样为 40mm。

圆锥滚子轴承的型号表示略有不同。

例如 30208 轴承，其内径为40mm。

调心球轴承如 1208 轴承，内径为 40mm。

调心滚子轴承，比如 22208 轴承，内径也是 40mm。

需要注意的是，不同品牌和厂家的轴承，在型号标注上可能会存在一些细微的差异，但总体的规律是相似的。

在实际应用中，正确选择轴承的内外径尺寸非常重要。

如果选择的轴承内径过小，会导致轴与轴承内圈之间的配合过紧，增加安装难度，甚至可能会损伤轴；如果内径过大，则会导致配合松动，影响轴承的承载能力和旋转精度。

同理，选择的轴承外径过小，会导致轴承外圈与轴承座之间的配合过紧；外径过大，则会导致配合松动，影响轴承的稳定性。

此外，还需要考虑轴承的工作环境、承载能力、转速要求等因素。

例如，在高速运转的工况下，需要选择精度更高、游隙更小的轴承；在重载工况下，需要选择承载能力更强的轴承类型和尺寸。

常用滚动轴承主要尺寸及性能参数滚动轴承是机械设备中常用的部件之一，它被广泛应用于各种设备和机械领域。

常用滚动轴承主要尺寸及性能参数包括：轴承内径、外径、宽度、基本额定负荷等级、额定静载荷、额定动载荷、极限转速、疲劳寿命等。

下面我将详细介绍这些参数。

1.轴承内径（ID）：指轴承内圈的直径。

2.轴承外径（OD）：指轴承外圈的直径。

3.轴承宽度（W）：指轴承内圈和外圈之间的距离。

4.基本额定负荷等级（C）：指在标准工况下，轴承能承受的基本额定载荷，单位是千牛顿（kN）。

5.额定静载荷（Co）：指在静止状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。

6.额定动载荷（Cr）：指在旋转状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。

7.极限转速（n）：指轴承在正常工作条件下能够承受的最高转速，单位是转/分钟。

8.疲劳寿命（L10）：指在额定负荷下，轴承能够运转的寿命，通常以行驶一百万公里的轴承失败概率为标准。

1. 深沟球轴承：最常见的滚动轴承之一，内径从3mm到1000mm不等，外径从10mm到1320mm不等，宽度从3mm到300mm不等。

基本额定负荷等级范围从0.045kN到405kN不等。

2. 圆锥滚子轴承：主要用于大型机械设备，内径从20mm到1500mm 不等，外径从42mm到1900mm不等，宽度从15mm到530mm不等。

基本额定负荷等级范围从17.1kN到5800kN不等。

3. 推力球轴承：主要用于承受沿轴向的推力负荷，内径从10mm到1200mm不等，外径从24mm到1700mm不等，宽度从9mm到325mm不等。

额定动载荷范围从7.4kN到8980kN不等。

4. 圆柱滚子轴承：主要用于承受较大径向负荷和推力负荷，内径从20mm到1500mm不等，外径从47mm到1900mm不等，宽度从14mm到520mm 不等。

基本额定负荷等级范围从27.5kN到8000kN不等。

以上仅为几种常见滚动轴承的尺寸和性能参数，实际应用中还会有更多不同类型滚动轴承的尺寸和性能参数。

滚针轴承型号查询对照和滚针轴承尺寸表? ? ? ?平时生活中对滚针轴承接触很少的人，遇见大型机械或者是一些大型设备应该也很少知道轴承的概念。

其实轴承为机械运动起了至关重要的作用。

滚针轴承是轴承中比较常见的一种，下面小编就为大家介绍一下滚针轴承型号查询对照和尺寸表。

滚针轴承介绍滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。

这种滚子称为滚针。

尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。

此种轴承仅能承受径向载荷。

滚针轴承型号查询对照滚针轴承是带圆柱滚子的滚子轴承，滚子细长，截面较小，轴承负荷承受能力较高，因此，适用于径向安装尺寸受限制的支撑效果。

滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍，直径一般不大于5mm)，径向结构紧凑。

一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。

SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成，第一个数字或第一个字母或字母组合表示轴承类型，后面两位数字确定ISO尺寸系列。

由于滚针轴承的型号相对复杂，这里只为大家简单介绍几种滚针轴承的具体分类及型号对照：1、向心滚针和保持架组件（K型）2、外圈带双锁圈的滚针轴承（NA型、NKI型、RNA型、NK型）3、外圈带双挡边的单列滚针轴承（NA型、NKI型、RNA型、NK型）4、外圈带双挡边的双列滚针轴承（NA型、、RNA型）5、冲压外圈滚针轴承（HK型、BK型）而此种轴承成本低，承载能力大，适用于安装尺寸受限制的支承结构。

轴承端盖标准尺寸表轴承端盖是一种用于保护轴承的重要零部件，其尺寸标准对于轴承的安装和运行起着至关重要的作用。

下面将介绍一些常见的轴承端盖标准尺寸表，以便于大家在实际工作中能够更好地选择和使用轴承端盖。

1. 轴承端盖的尺寸标准。

轴承端盖的尺寸标准通常包括直径、厚度、孔径等几个方面。

在选择轴承端盖时，需要根据实际使用的轴承型号和安装环境来确定合适的尺寸标准。

一般来说，轴承端盖的直径应略大于轴承外圈的直径，以确保能够完全覆盖轴承外圈并提供有效的密封保护。

而轴承端盖的厚度和孔径则需要根据轴承的安装空间和轴承座的尺寸来确定，以保证轴承端盖能够稳固地安装在轴承座上。

2. 不同类型轴承端盖的尺寸表。

根据不同的轴承类型和使用环境，轴承端盖的尺寸标准也会有所不同。

以下是一些常见轴承端盖的尺寸表：深沟球轴承端盖尺寸表。

型号直径（mm）厚度（mm）孔径（mm）。

6200 30 9 10。

6201 32 10 12。

6202 35 11 15。

圆柱滚子轴承端盖尺寸表。

型号直径（mm）厚度（mm）孔径（mm）。

NU202 35 14 15。

NU203 40 17 17。

NU204 47 18 20。

锥形滚子轴承端盖尺寸表。

型号直径（mm）厚度（mm）孔径（mm）。

30204 47 15 20。

30205 52 16 25。

30206 62 17 30。

3. 注意事项。

在使用轴承端盖时，需要注意以下几点：确保轴承端盖的尺寸标准与轴承型号匹配，避免尺寸不合适导致安装困难或者密封效果不佳的问题；在安装轴承端盖时，要注意保持其清洁，并使用适当的安装工具，以避免在安装过程中对轴承端盖造成损坏；定期检查轴承端盖的密封性能，确保其能够有效地阻挡外部杂质和润滑油的泄漏，保护轴承的正常运行。

总结。

轴承端盖作为轴承的重要配件，其尺寸标准对于轴承的安装和运行具有重要的影响。

通过了解不同类型轴承端盖的尺寸表，可以更好地选择和使用合适的轴承端盖，从而保证轴承的正常运行和延长使用寿命。

轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。

这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。

而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。

今后会更努力发一些精品的轴承文章给大家学习。

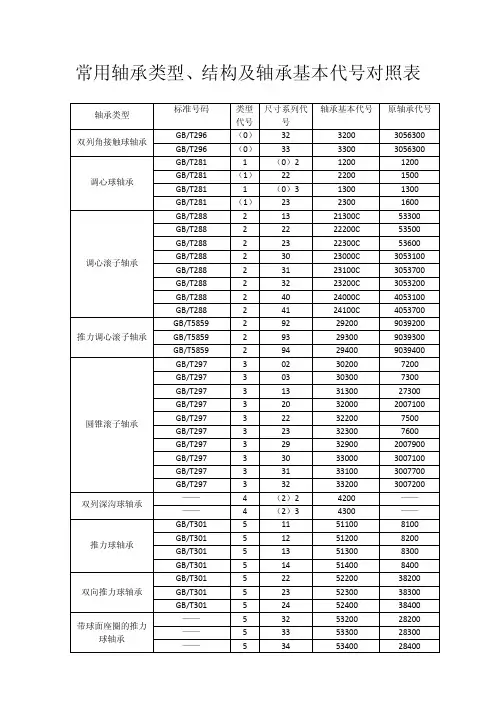

▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。

基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

直径系列指对应同一轴承内径的外径尺寸系列。

分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

宽度系列指对应同一轴承直径系列的宽度尺寸系列。

分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。

推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。

▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。
