直流屏调试报告

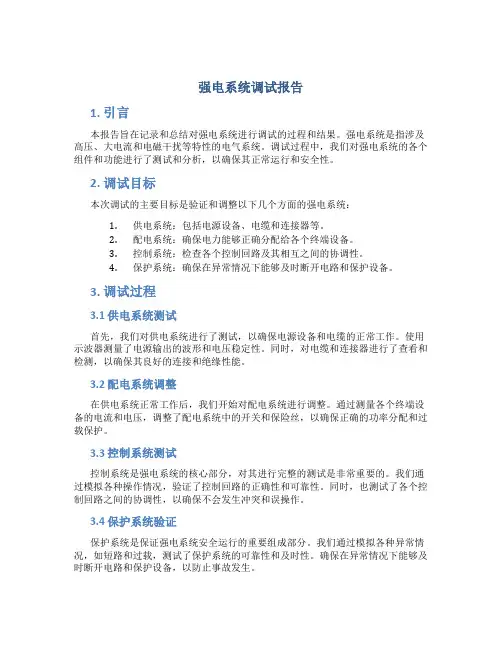

强电系统调试报告1. 引言本报告旨在记录和总结对强电系统进行调试的过程和结果。

强电系统是指涉及高压、大电流和电磁干扰等特性的电气系统。

调试过程中，我们对强电系统的各个组件和功能进行了测试和分析，以确保其正常运行和安全性。

2. 调试目标本次调试的主要目标是验证和调整以下几个方面的强电系统：1.供电系统：包括电源设备、电缆和连接器等。

2.配电系统：确保电力能够正确分配给各个终端设备。

3.控制系统：检查各个控制回路及其相互之间的协调性。

4.保护系统：确保在异常情况下能够及时断开电路和保护设备。

3. 调试过程3.1 供电系统测试首先，我们对供电系统进行了测试，以确保电源设备和电缆的正常工作。

使用示波器测量了电源输出的波形和电压稳定性。

同时，对电缆和连接器进行了查看和检测，以确保其良好的连接和绝缘性能。

3.2 配电系统调整在供电系统正常工作后，我们开始对配电系统进行调整。

通过测量各个终端设备的电流和电压，调整了配电系统中的开关和保险丝，以确保正确的功率分配和过载保护。

3.3 控制系统测试控制系统是强电系统的核心部分，对其进行完整的测试是非常重要的。

我们通过模拟各种操作情况，验证了控制回路的正确性和可靠性。

同时，也测试了各个控制回路之间的协调性，以确保不会发生冲突和误操作。

3.4 保护系统验证保护系统是保证强电系统安全运行的重要组成部分。

我们通过模拟各种异常情况，如短路和过载，测试了保护系统的可靠性和及时性。

确保在异常情况下能够及时断开电路和保护设备，以防止事故发生。

4. 调试结果经过全面的调试测试，我们对强电系统的各个方面进行了评估，并取得了如下的结果：1.供电系统正常工作，电源设备和电缆的性能良好。

2.配电系统经过调整，功率分配和过载保护得到了有效控制。

3.控制系统经过测试，各个控制回路之间的协调性和反应速度良好。

4.保护系统经过验证，能够及时断开电路并保护设备安全。

5. 结论通过对强电系统的全面调试，我们确认系统能够正常工作，并且符合设计要求。

转换开关和空气开关等操作5次，动作灵活可靠
√
试验内容（二）
电气特性检验
（1）.功能试验
项目
标准要求
检查结果
电气操作
装置动作应符合电气原理图要求，各回路仪表动作指示正常
√
限流及限压特性试验
0.1C10A，动作准确
√
保护及报警功能试验
系统监控装置具有模块故障报警、输入输出过压欠压报警、交流空开跳闸报警、馈出空开跳闸报警、电池熔断器器熔断报警以及充电过流报警功能
14.保护导体应有明显的标志；
15.使用专用的保护接地螺栓或垫圈。
√
外观检查
9.涂漆层牢固、均匀，在距产品1米外观察，不应有明显的色差和反光；
10.电镀件的镀层均匀、牢固、不脱落、不生锈。
√
5A
蓄电池容量
100AH
试验性质
预防性试验
现场天气
晴；12.1℃；49%
试验日期
2016年12月19日
试验内容（一）
一般性检查
项目
标准要求
检查结果
元器件选择和安装检查
5.柜内安装的所有电器原件必须为合格品，并附有合格证；
6.型号、规格符合设计图样要求；
3.安装、调整符合有关技术文件要求。
√
母线和绝缘导线检查
3.安装、调整符合有关技术文件要求。
√
母线和绝缘导线检查
13.母线搭接面平整，自然吻合，连接紧密可靠，有防松措施，有防电化防腐蚀措施；
14.安装配置层次分明，整齐美观，接线正确无误；
15.符合设计图样及工艺要求。
√
保护接地检查
13.产品柜架、金属安装结构结构件、金属手动操作机构以及产品内主电路所装电器元器件需接地的部位，均应保证良好的接地连续性；

河南电视台8号演播厅直流屏改造技术规范书河南电视台8号演播厅2013年8月1．总则本技术规范书所列之技术条件为本工程最基本技术要求，生产厂家应根据本技术条件书的要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术条件书所提技术参数和功能要求，性能指标等为满足本工程需要而必须的最基本要求。

本技术条件书未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。

当某项要求在上述几种标准中不一致时，需方有权利，要求供方选择最严格要求供货整流器和直流屏除应满足本技术条件外，还应满足有关的行业标准和工艺要求，并应执行国家电力公司颁布的《电力系统继电保护及安全自动装置反事故措施》。

选用的设备材料均应为经国家鉴定合格产品。

直流电源设备除应满足本技术条件外，还应“变电站用直流电源设备订货技术条件”中有关规定。

2. 技术要求2.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有效。

有新标准颁布时，执行新标准。

GB/T3859.l-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T459-2000 电力系统直流电源柜订货技术条件DL/T5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T5137-2001 电测量及电能计量装置设计技术规程国家电网公司十八项电网重大反事故措施2.2 使用环境条件2.2.1 安装条件：户内安装2.2.2 海拔高度： 200m2.2.3. 气象条件环境温度： -30℃～+40℃日照强度：风速0.5/s时 0.1W/cm2相对湿度：冬60% 夏68%大气压：冬899.8hpa 夏887.0hpa主导风向：夏季东南风，冬季西北风平均风速： 2.8m/s 冬2.7m/s 夏2.9m/s最大风速： 20.0m/s基本风压计算值： 0.5kn/m2风载： 0.5kn/ m2地震烈度： 8度3.供货范围：3.1直流屏供货范围：智能型高频开关直流电源柜一套。

电网调度自动化系统(地调、网调)调试报告模板电网调度自动化系统（地调、网调）调试报告安装位置：xxx变电站220kv系统电压等级：220kV试验设备：继保测试仪、万用表、1000V兆欧表试验人员：通用检查项目：设备型号、外观、数量需满足项目合同所列的设备清单。

远动装置独立组屏，安装牢固。

外观清洁无破损，按键操作灵活、正确，液晶显示清晰，标示清晰、正确。

端子排的螺丝应紧固可靠，无严重灰尘、无放电痕迹；接线应与图纸资料吻合；电缆标示应正确、完整、清晰。

主备通道调制解调器、电源模块各自独立。

把手切换后，控制权限与实际一致，告警信息正确；接线端子紧固。

装置外壳与接地母线铜排的电阻值应为零。

通道防雷接地线与接地铜排的电阻值应为零。

逻辑地（逻辑地、通讯信号地）应接于绝缘铜排，常规地（设备外壳、屏蔽层、电源接地等）应接于非绝缘铜排。

直流供电时主、备机分别来自直流屏的不同段母线；交流供电时主、备机分别来自UPS屏的不同段母线；各MODEM电源应分开；各路电源配置独立空开。

电源电缆带屏蔽层，电缆芯线截面积≥2.5m2，无寄生回路、标示清晰，各回路对地及回路之间的绝缘阻值均应≥10MΩ。

人工修改装置时间，能快速正确的更正，装置对时误差应小于1ms。

面板与各指示灯显示与说明书一致，符合技术协议要求。

远动装置启动在数据接收完整前暂时屏蔽上送各级调度，无异常信号上传。

远动装置能自恢复，恢复时间<5min。

备远动装置在规定时间内（30秒内）切换为主机，双机运行不出现抢主机现象，不丢失报文，单机运行时各通信链路正常，运行主远动装置。

双网故障后应能在3分钟内自动切换。

按调度要求合理设置死区值；遥测数据越死区功能正常。

遥测数据过载能正确反映，无归零、无翻转且品质因数应为无效，并置溢出标志位。

合并信号能正确动作，合并信号SOE时间动作应与最先动作分量一致、复归应与最后复归分量一致。

与各级调度核对数据，检查通信报文，通道运行正常。
