直流屏调试报告1. 引言本报告详细记录了直流屏的调试过程,包括调试的目的、过程、方法和结果。
通过此次调试,我们希望能够验证直流屏的性能和功能是否符合设计要求,并解决可能存在的问题,确保直流屏的正常运行。
2. 调试目的直流屏是用于显示直流电压的设备,其主要功能是在电力系统监控和调度中提供电压信息。
调试目的如下:1.验证直流屏是否能准确显示输入的直流电压;2.检查直流屏是否存在任何故障或不正常状况;3.调整直流屏的参数,以确保其功能和性能符合设计要求。
3. 调试过程3.1 准备工作在进行直流屏的调试前,我们需要做一些准备工作:1.获取直流屏的调试手册和技术规格书;2.确保调试所需的工具和设备完备;3.清理直流屏及其周围区域,确保环境干净整洁;4.检查直流屏的供电和接线情况,确保其连接正确可靠。
3.2 调试步骤基于上述准备工作,我们按照以下步骤进行直流屏的调试:1.确认输入电源:检查直流屏所需的输入电源是否满足要求,包括电压、电流和频率等参数。
如果有必要,使用合适的测试仪器进行测量并记录结果。
2.接线检查:检查直流屏的各个接线端子是否连接正确,并确保接触良好。
如果发现有接线错误或异常情况,及时进行修复和调整。
3.功能测试:通过给直流屏输入不同电压值,检查显示结果是否准确。
记录测试的输入电压和输出结果,对比检查是否存在误差或异常。
4.参数调整:根据测试结果,调整直流屏的参数,如增益、偏移量等,以优化显示效果和减小误差。
5.重复测试:在完成参数调整后,重新进行功能测试,确保调整后的直流屏仍然可以准确地显示输入电压。
3.3 调试记录在整个调试过程中,我们仔细记录了每一步的操作和结果,包括:•测试日期和时间;•测试的输入电压和输出结果;•直流屏的参数调整步骤和结果。
这些记录将有助于我们在调试结束后进行总结和分析,并对可能存在的问题进行进一步研究和解决。
4. 调试结果通过以上调试步骤,我们获得了以下调试结果:1.直流屏能够准确显示输入的直流电压,误差在可接受的范围内;2.经过参数调整,直流屏的显示效果和稳定性得到了显著改善;3.未发现直流屏存在任何故障或不正常状况。
一、主要配置:1路进线,2只充电模块,PLC,触摸屏,交直流单元,电池巡检单元,降压装置(成套),单向二极管,控母分流器,电池分流器,平衡电阻,24V电源,蓄电池,交流进线开关,电池进线开关,保险丝,合母电压表,控母电压表,控母电流表,等。
(例如20160311深圳65AH110V项目)MCGS界面设置工作参数:交流电压上限:264V,下限:176V均充电压:124V 控母电压上限:121V,下限:98V浮充电压:121V, 合母电压上限:136V,下限:98V均充转浮充电流:1A 单体电池上限:15.5V,下限:10.8V浮充转均充电流:2A 对地压差:50V均充时间:360分通讯站号:2浮充时间:90分恒充电流:6.5A系统设置交流配置:分流器配置:交流输入路控母分流器:30A电池配置电池分流器:30A巡检数量模块配置电池容量数量单节电压电流电池检测提示类型时间直流屏一般调试步聚看图——查元器件型号——查线(主电路、控制电路各元件所取电源线)——送电(确认)——电压及显示——24电源及电源模块指示灯——充电模块、CPU、各检测单元——电压、电流检测(注意电压等级、电压正负,充、放电电流,加电阻负载注意电阻大小调节)——2只平衡电阻起到控母对地缘绝平衡——查报警(画面——实时数据库——报警组),PLC——主程序—报警(可查)——后台通讯测试——通信规约二、主要配置:2路交流进线,2只充电模块,1只SMC03监控模块,降压硅链1台,硅链控制继电器,二极管,控母分流器,控母电流采样传感器,电池电流采样传感器,(例如20160310Y一开40AH一套)SMC03参数设置:浮充242~243V,均充248~250V电池容量40AH均充限流:系数40*0.1转换电池系数电池容量小系数大均充限时10H定时均充30D合母过压报警255V控母过压报警242V硅链级数7级(3个控制继电器,8421码)模块通信调试要点:试硅链动作(看控母电压变化),浮充电压调低,均充电压调高,看充、放电电流(注意控母电流与电池电流采样接线不要接反,加负载电阻60~70欧姆,220V/70Ω,约3.5A),降压硅链:DC110V选**A/20V,DC220V选**A/35V。
直流屏调试需要注意的问题
整条元器件位置
工作原理:
利用充电机将交流逆变
通过交流采集模块,直流采集模块,开关量采集模块,巡检采集模块,采集电流,电压,开关量装填,采集模块与监控主机通过通讯将采集到的信息传输到监控显示上
第一部分:直流调试步骤
具体操作如下:
1 电池线接入:(电池线接入需将充电机开关断开,后插入保险,禁止打开充电机开关接线
2、检查交流输入是或否在允许范围内
合交流开关
打开充电机开关
绝缘检测:绝缘接地(用自制的电阻大于4K)
监控模块报警:。

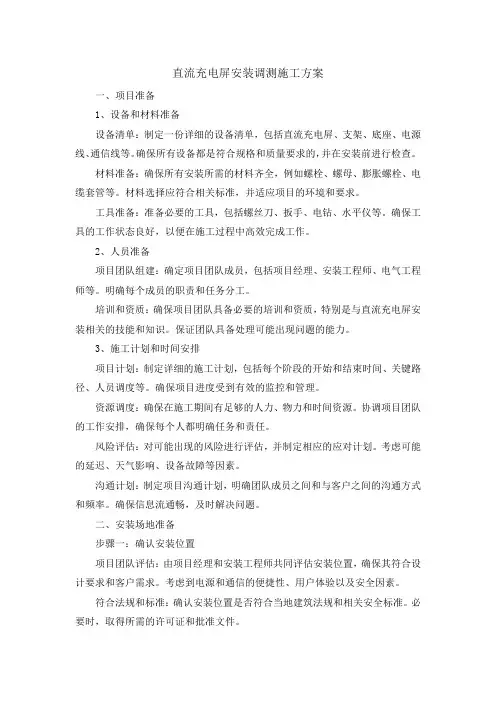

直流充电屏安装调测施工方案一、项目准备1、设备和材料准备设备清单:制定一份详细的设备清单,包括直流充电屏、支架、底座、电源线、通信线等。
确保所有设备都是符合规格和质量要求的,并在安装前进行检查。
材料准备:确保所有安装所需的材料齐全,例如螺栓、螺母、膨胀螺栓、电缆套管等。
材料选择应符合相关标准,并适应项目的环境和要求。
工具准备:准备必要的工具,包括螺丝刀、扳手、电钻、水平仪等。
确保工具的工作状态良好,以便在施工过程中高效完成工作。
2、人员准备项目团队组建:确定项目团队成员,包括项目经理、安装工程师、电气工程师等。
明确每个成员的职责和任务分工。
培训和资质:确保项目团队具备必要的培训和资质,特别是与直流充电屏安装相关的技能和知识。
保证团队具备处理可能出现问题的能力。
3、施工计划和时间安排项目计划:制定详细的施工计划,包括每个阶段的开始和结束时间、关键路径、人员调度等。
确保项目进度受到有效的监控和管理。
资源调度:确保在施工期间有足够的人力、物力和时间资源。
协调项目团队的工作安排,确保每个人都明确任务和责任。
风险评估:对可能出现的风险进行评估,并制定相应的应对计划。
考虑可能的延迟、天气影响、设备故障等因素。
沟通计划:制定项目沟通计划,明确团队成员之间和与客户之间的沟通方式和频率。
确保信息流通畅,及时解决问题。
二、安装场地准备步骤一:确认安装位置项目团队评估:由项目经理和安装工程师共同评估安装位置,确保其符合设计要求和客户需求。
考虑到电源和通信的便捷性、用户体验以及安全因素。
符合法规和标准:确认安装位置是否符合当地建筑法规和相关安全标准。
必要时,取得所需的许可证和批准文件。
步骤二:清理安装区域清除障碍物:在安装位置周围清理任何障碍物,确保施工区域宽敞且易于操作。
移除不必要的设备、工具和其他物品。
处理地面问题:检查地面平整度,确保安装位置的地面平整、坚固,并且适合支持支架和底座的安装。
如有需要,进行必要的地面处理工作。
直流屏调试报告一、引言直流屏是一种用于显示数字和字符的显示器件,广泛应用于各种电子设备和工业控制系统中。
本文档旨在记录直流屏的调试过程和结果,以便于更好地理解和解决相关问题。
二、调试目标在进行直流屏调试之前,我们需要明确调试的目标和要求,以便于有针对性地进行调试工作。
本次直流屏调试的目标如下:1. 确保直流屏能够正常显示数字和字符;2. 验证直流屏的亮度和对比度是否符合要求;3. 检查并解决可能存在的显示异常问题;4. 测试直流屏的响应速度和稳定性。
三、调试步骤1. 准备工作在开始调试之前,首先要确保所有连接线正确连接,电源和信号输入正常供应。
同时,检查直流屏的电源和驱动电路是否正常工作,确保环境条件符合直流屏的工作要求。
2. 调试显示功能连接直流屏到适当的信号源,并通过相应的控制方式发送指令和数据。
验证直流屏是否正确显示数字和字符,检查显示的准确性和清晰度。
如果有显示异常问题,首先检查信号源和发送的指令是否正确,如果没有问题,则可能存在直流屏本身的故障。
3. 调整亮度和对比度适当调整直流屏的亮度和对比度,以获得最佳的显示效果。
根据具体的应用场景和光照条件,调整亮度和对比度可以提高直流屏的可视性和易读性。
4. 检查显示异常问题如果在前述步骤中发现直流屏存在显示异常问题,可以按以下步骤进行排查:a. 检查信号源和指令是否正确,确保发送的数据和指令准确无误;b. 检查直流屏的连接是否松动或损坏,重新连接并检查是否解决问题;c. 如果直流屏有后台配置选项,检查配置是否正确,并尝试重新配置;d. 如无法解决以上问题,可能需要联系直流屏的制造商或技术支持团队进行更进一步的故障排查。
5. 测试响应速度和稳定性通过发送快速变化的信号或指令,测试直流屏的响应速度和稳定性。
观察是否存在显示延迟、闪烁或其他异常问题,并记录测试结果。
四、调试结果根据以上调试步骤,本次直流屏调试的结果如下:1. 直流屏能够正常显示数字和字符,显示准确性和清晰度符合要求;2. 亮度和对比度调整到了最佳状态,适应了当前环境条件;3. 没有发现显示异常问题,信号源和指令正确,连接稳定性良好;4. 测试结果显示直流屏具有良好的响应速度和稳定性,没有发现延迟和闪烁等问题。
直流屏安装调试及维护服务办法一、服务人员的基本要素(一)微笑是服务人员做好工作的前提1、尊重你所接触的每一个用户,你只有尊重别人,自己才可能受到尊重。
2、微笑的意思是:我很高兴,我很喜欢你。
它传递了愉悦、友好、谦恭、和蔼的信息。
3、微笑应是服务人员的“常规表情”,微笑是善意的标志,友好的使者,成功的桥梁。
它可以以柔克刚、以静制动、沟通感情,融洽气氛、缓解矛盾、消融“坚冰”。
4、离顾客15步时要保持微笑,5步时要主动问候。
要像对待自己的亲人一样对待顾客。
5、这是一个两分钟的世界,你只有一分钟展示给人们你是谁,另一分钟让他们喜欢你。
6、让微笑发自内心,自然而真诚,当你在微笑的时候,你的眼睛也要“微笑”。
7、当顾客看到你真诚、愉快的笑脸时,他们就会体验到一种友好、融洽、和谐的欢乐气氛,并因此而深受感染,乐在其中!8、永远不要与顾客争执,凡事对事不对人,“举手不打笑脸人” ,“一笑消怨愁”。
9、“笑一笑,十年少” 有益身心健康,还可能有意外收获。
10、对一些刁蛮跋扈的用户注意要不卑不亢。
(二)充足的准备工作1、目标和方向的确定,远远比速度更重要。
2、做好准备,蓄势再发。
(三)与领导多沟通。
1、电话随时保持畅通。
2、除非你想担当起此责任,否则你就汇报。
(四)安全第一1、通电前必须确认无短路、无危险,2、断电前必须确认对用户系统安全运行无影响或征得用户同意。
3、尽量避免带电操作。
(五)有团队意识1、遇到不能解决的问题可诚恳地多方寻求帮助。
2、手脚勤快,有眼色,在生活和工作中尽量去帮助需要帮助的人。
(六)勤学习,勤记录。
1、充分熟知你所要服务的产品2、用心总结经验教训,你就是专家3、常做记录,以便事后查阅(七)每一件工作都要做到善始善终,追求尽善尽美。
1、每一个人都应该为自己的所作所为负责任。
2、常给别人带来麻烦的人是不会受到欢迎的。
3、只有现在把自己的手头工作干好了,明天才能干更有意义的工作。
(八)工作时保持良好的精神状态。
直流屏调试需要注意的问题整条元器件位置工作原理:正常情况下,直流系统运行的并联浮充状态,及整理模块(充电机 ,负载,蓄电池并联工作, 整流模块除了给直流负载供电外, 还为蓄电池提供浮充电流;当市电断开时,整流模块停止工作,由蓄电池给直流负载供电, 维持设备的正常工作;市电恢复后,整流模块重新给通信设备供电,并对蓄电池进行充电,补充消耗的能量。
(1 正常情况下, 由充电单元对蓄电池进行充电的同时并向经常性负载 (继电保护装置、控制设备等提供直流电源; (2当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸时,由充电单元和蓄电池共同提供直流电源; (3当变电所交流中断时,由蓄电池组单独提供直流电源。
通过交流采集模块,直流采集模块,开关量采集模块,巡检采集模块,采集电流,电压,开关量装填,采集模块与监控主机通过通讯将采集到的信息传输到监控显示上直流屏参数设置:英可瑞设置密码:12345 万能密码:02051交流电压设置报警:交流过压:220X1.15= 253v 欠压设置:220X0.85 =187V控制母线过压:额定电压 X1.1 = 220 X1.1 = 242 控制母线欠压:额定电压 X0.9 =220VX0.9 = 198V合闸母线电压:额定电压 X1.2 = 220X1.2 = 264 合母低压:额定电压 X0.9 = 220X0.9 =198 电池的充电方式:均充 , 浮充浮充电压为:108X2.25V = 243.0 均充电压:108X2.35 =253.8V浮充电池电压范围:2.23-2.28 V控制电压为:221V电池容量为所装电池的额大容量,充电限流值为电池充电的最大电流,防止过大电力充电对电池造成危害,一般阀控式铅酸电池设置为:0.1CA (C 为电池额定容量 ,电池的均充完成后自动转到浮充状态, 电池充电程序要求小于某一电流后在再均充3小时转到浮充。
“复仇给转换电流”设置为 0.01CA ; 一般的免维护电池如果长时间工作在浮充状态电池储备的能量会逐步减少, 因而要求每个一段时间对电池接线均充以补充电池损失的容量, 确保电池处于最佳工作状态。
直流屏一般调试步骤:一、看图纸——核对元器件型号是否与图纸要求一致——查看安装、接线紧固情况。
二、检查主回路、二次回路无短路,确保接线正确,交流电源应接交流,直流电源应该接直流,强电与弱电不能搞错。
三、送电前再次确认接线正确,无致命错误。
断开模块的交流开关、电池开关、所有馈出开关、二次保险。
接通电源线(注意系统要求的电压等级,是三相三线还是三相四线),合上交流进线开关,测试交流双电源切换动作、电压、各指示灯是否正常。
四、交流部分正常后,检查一下模块接线、模块地址拔码开关是否正确。
先断开CPU、触摸屏、各监控单元的电源,合上模块上端的交流开关,观察模块启动、显示是否正常,测量模块输出电压和极性。
五、充电模块通电正常后,接通电池组测量电池组电压、极性(注意系统直流电压等级与电池组电压一致,电池开关上下极性一定要一致)。
测量合母、控母电压和极性观察电压表显示是否正常。
六、依次合上各馈出开关,测量相对应直流输出端子电压和极性,并观察各回路指示灯是否正常。
七、以上主回路测试均正常后,接通CPU、触摸屏、各监控单元电源。
PLC和触摸屏画面的程序写入,根据报警信息,查找相应故障,逐一排除故障。
八、一些参数的设置,浮充、均充电压设置,交流电压上下限设置,控母、合母电压上下限设置,单体电池电压上下限设置,电池容量、节数、电压设置,控母分流器、电池分流器值设置,等等。
九、测试硅链动作(手动和自动),看控母电压变化。
加负载电阻(注意电阻值的大小)看充电、放电电流(注意屏幕显示与表计显示是否正常),注意控母电流与电池电流采样、不能搞错。
十、测试各种报警功能是否正常。
交流采样,控母、合母采样,-M对地电压、控母电流、电池电流采样,控母正负对地绝缘,电池巡检采样,各报警功能需逐一仔细测试。
十一、测试后台通讯是否正常,通信规约的定义描述、资料整理,整个调试过程结束。
直流屏调试报告参考工程名称:试验日期:年月日安装位置:直流充电屏及直流馈线屏厂家:一、装置信息二、绝缘电阻测试三、充电定值检查四、告警定值试验装置名称分布式多功能监控模块高频整流模块通信监控模块通信模块绝缘监测模块型号 WDJ-7A-Ⅲ 110VDC WPER-110/20-ICSU02B DC48V / WZJ-KJ-Ⅲ 110VDC 厂家 WATTWATT康威特/WATT绝缘电阻(MΩ)直流母线对交流及地交流对直流母线及地>100>100校验项目浮充电压(V)均充电压(V)设定值 121.5 126.9 实际值 121.5126.9项目设定值动作值项目设定值动作值交流输入过压告警 264V 265V 蓄电池欠压告警 97.2V 96 V 交流输入欠压告警 176V 175V 母线对地绝缘告警7kΩ 6 kΩ 合母过压告警 132V 133V 单节电池过压值2.7V 2.8V 合母欠压告警 99V 98V 单节电池欠压值 1.8V 1.7V 控母过压告警115.5V 116V 控母欠压告警104.5V103 V五、信号检查项目结果项目结果空开脱扣告警及防雷器告警正确监控装置故障正确交流故障正确直流系统故障正确充电模块故障正确 QM1交流输入过电压正确母线电压异常正确 QM1模块故障正确FU 熔断告警正确 QM1交流输出过电压正确电池故障正确 QM1总故障正确绝缘异常告警正确绝缘监测模块总告警正确六、各出线开关电压值及正负极性检查:正确七、与后台软报文通信检查:正确八、试验结论:合格九、试验仪器仪表:器具名称编号检验证编号检验单位有效期电动摇表数字式万用表继保仪试验人员:试验负责人:。

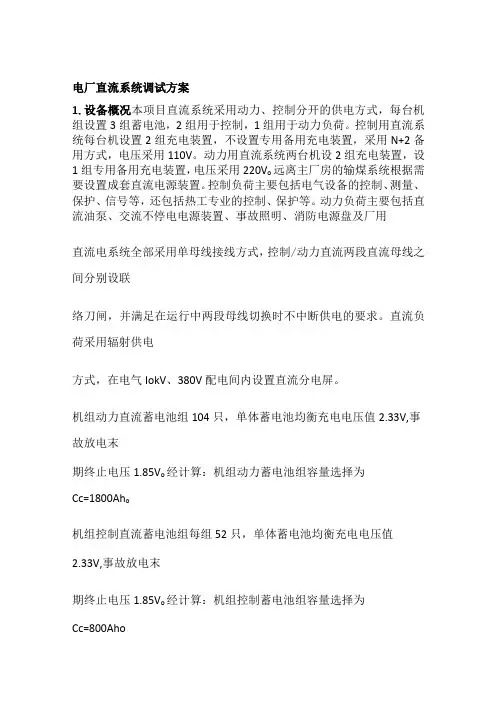

电厂直流系统调试方案1.设备概况本项目直流系统采用动力、控制分开的供电方式,每台机组设置3组蓄电池,2组用于控制,1组用于动力负荷。
控制用直流系统每台机设置2组充电装置,不设置专用备用充电装置,采用N+2备用方式,电压采用110V。
动力用直流系统两台机设2组充电装置,设1组专用备用充电装置,电压采用220V o远离主厂房的输煤系统根据需要设置成套直流电源装置。
控制负荷主要包括电气设备的控制、测量、保护、信号等,还包括热工专业的控制、保护等。
动力负荷主要包括直流油泵、交流不停电电源装置、事故照明、消防电源盘及厂用直流电系统全部采用单母线接线方式,控制/动力直流两段直流母线之间分别设联络刀闸,并满足在运行中两段母线切换时不中断供电的要求。
直流负荷采用辐射供电方式,在电气IokV、380V配电间内设置直流分电屏。
机组动力直流蓄电池组104只,单体蓄电池均衡充电电压值2.33V,事故放电末期终止电压1.85V o经计算:机组动力蓄电池组容量选择为Cc=1800Ah o机组控制直流蓄电池组每组52只,单体蓄电池均衡充电电压值2.33V,事故放电末期终止电压1.85V o经计算:机组控制蓄电池组容量选择为Cc=800Aho网络直流蓄电池组每组52只,单体蓄电池均衡充电电压值2.33V,事故放电末期终止电压1.85V。
经计算:网络控制蓄电池组容量选择为Cc=600Ah0网络直流系统及蓄电池布置于网络继电器室。
输煤系统直流成套柜布置于碎煤机室内的输煤配电间。
蓄电池组屏安装,容量按照IOOAh考虑。
充电装置选用高频开关电源装置。
机组动力蓄电池组每台机设1台充电器,设置专用备用充电装置,容量为:240A∕230Vo机组控制蓄电池组每台机设2台充电器,采用N÷2模块备用方式,容量为:300A∕115Vo网络蓄电池组每台机设3台充电器,容量为:160A∕115Vo2.编写依据2.1《火力发电建设工程启动试运及验收规程》D1/T5437-20092.2《火力发电建设工程机组调试质量验收及评价规程》国家能源局D1/T5295-20132.3《火电工程达标投产验收规程》国家能源局D15277∙20122.4《火力发电建设工程机组调试技术规范》国家能源局D1/T5294-20132.5《电力建设安全工作规程第一部分:火力发电》D15009.1-20142.6《防止电力生产事故的二十五项重点要求及编制释义》国家能源局发[2014]161号2.7《工程建设标准强制性条文(电力工程部分)》[2011]2.8直流屏安装设备厂家说明书2.9蓄电池使用手册2.10电气系统设计说明2.11工程施工图电气部分F05681S-D0518o3,调试目的试验目的在于全面考核本工程直流电源系统的电气性能,考核其在制造、运输、安装过程中是否受到损害及安装的质量,使之符合有关技术标准的要求,能保证网控部分安全运行。
直流屏现场调试指导书现场安装调试检验项目及其规程一.引用依据本文件规定了GZDW型微机控制高频开关直流电源柜现场安装调试检验项目,应达到的标准以及检验方法。
引用国家,行业有关的技术标准如下:1.DL/T459-2000 《电力系统直流电源柜定货技术条件》2.GB/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》3.DL/T 5044-2004《火力发电厂、变电所直流系统设计技术规定》4.DL/T459-2000 《电力系统直流电源柜订货技术条件》5.DL/T 856-2004 《电力用直流电源监控装置》6.DL/T781-2001 《电力用高频开关整流模块》7.DL/T5120-2000 《小型电力工程直流系统设计规程》8.DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》二.使用仪器、工具标准数字万用表一台、负载性电阻若干只、一字螺丝刀一把、十字螺丝刀一把、剪钳一把、活动扳手、电烙铁等。
三.现场安装调试检验项目:1.一般检查2.绝缘试验3.充电机、表计校调4.系统现场参数设置5.告警及保护功能试验6.均流试验7.显示及监测功能试验8.调节及控制功能试验9.定时均充试验10.微机交流电源中断程序试验四.现场安装调试、检验标准及方法1.系统安装直流屏的安装工序可分为基础型钢埋设、屏柜的搬运和检查、立柜、插件的安装、系统的连接、内部清扫等项。
(1)基础型钢埋设屏柜通常安装在基础上。
基础大多采用槽钢或角钢,并在土建施工时埋设好。
埋设的基础型钢应做良好接地。
接地不应少于两处。
露出地面部分应涂一层防锈漆。
如果是改造工程,原来的屏柜拆除后,应用手砂轮机将基础型钢打磨平整。
(2)搬运和检查搬运屏柜应在较好的天气进行,以免受潮。
在搬运过程中,要防止翻倒、冲击和震动。
搬到现场后,应进行开箱检查,检查设备原设计是否相符,备品是否齐全,有无损坏和腐蚀的情况。
(3)立柜立柜应在浇注基础型钢的混泥土凝固后进行。
直流屏的调试方法
1、首先检查一次和二次回路接线是否正确-主要是查致命错误,比如说弱点接口接上强电了,应该接入直流信号却接入交流信号了,还有就是短路问题。
2、避免了以上的原因,断开所有的断路器和保险,接通交流电源,测试交流双电源切换装置是否工作正常,双电源切换装置的下口电压是否正常。
3、交流部分测试正常后,依次闭合充电模块的交流开关,观察模块是否正常启动并测量模块输出电压和极性。
4、充电模块启动正常并输出电压和极性正确后,接通电池组开关及各母线开关,测量电池组开关下口、合母、控母电压和极性是否正确,并观察电压表计是否方向打翻。
5、依次接通馈出开关,分别测量馈出开关对应的端子电压和电压极性是否正确。
6、上述内容为一次回路的调试,上述步骤测量调试完毕后,接通监控电源。
7、监控上电后,观察监控显示是否正常和各个检测模块是否工作正常。
8、监控装置通电正常后,首先查看监控显示器上
的报警信息,如果有报警信息,则按照报警信息查找相关问题,如没有,则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。
9、监控上的主要模拟量、开关量信息经查看并测试正常后,开始测试直流母线的绝缘报警及支路接地阻值,一般220V系统可以用25-100K电阻测试,110V系统可以用7-100K测试。
10、电池巡检测试,较好将规定路数的电池都接入电池巡检,测试整体性能,如现场条件不够,可以拿单节电池依次测试。
至此为止,调试完毕,剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
调试方案工程(电房)名称:
项目名称:直流屏/直流系统
审核:
批准:
编制单位:
编制日期:2015年5月10日
目录
一、电气设备试验、调试的标准及依据
二、调试试验程序、内容及技术要求
三、质量目标及保证措施
四、安全技术措施及要求
一、电气设备试验、调试的标准及依据
1.1 施工设计图纸
1.2 设备厂家提供的说明书,技术文件;
1.3 GB50150-2006,JJG124-2005,DL/T596-1996标准;
1.4 设计,业主提供整定值及具体要求。
二、调试程序、内容及技术要求
2调试前的条件和准备
2.1图纸、说明书齐全,技术员已经完成施工图纸审会。
2.2施工技术措施已经过批准,并正式下发。
2.3施工人员已经进行技术交底。
2.4施工现场清洁无杂物。
2.5施工区域照明充足。
2.6施工所用的工器具准备齐全,计量器具检验合格。
2.7调试人员应充分了解被调试设备和所用调试设备、仪器的性能。
严禁使用有缺陷及有可能危及人身或设备安全的设备。
2.8进行系统调试工作钱,应全面了解系统设备状态。
对与运行设备有联系的系统进行调试应办理工作票,同时采取隔离措施,必要的地方应设专人监护。
2.9使用仪器设备
完成整个直流系统的调试需配备以下仪器设备:
2.9.1万用表
2.9.2相序表
2.10调试步骤
2.10.1系统初调
2.10.2调试前准备
确定机柜内部无短路用万用表检查交流输入端子,确定各端子之间无短路,否则必须查明原因并排除故障。
初始化各开关状态确定监控模块开关为断开状态,交流输入空气开关、模块交流输入空气开关、电池熔芯、控制回路和合闸回路空气开关均为断开状态。
测算电池参数拔下电池熔丝,测量电池端电压,并根据电池说明书和电池节数确定电池浮充电压和均充电压。
2.10.2初调交流电
测交流电电压通交流电,测三相电压并作记录,交流电压应在380 20%的范围内,如果超过范围,应先调整交流电。
上电:合上交流输入11JK、12JK空气开关,给#1充电柜上电,合上避雷器开关13JK,此时所有充电机应正常运行且风扇自动运转;合上交流输入21JK、22JK空气开关,给#2充电柜上电,合上避雷器开关23JK,此时所有充电机应正常运行且风扇自动运转。
(正常情况下,交流电源引至380V保安段,调试过程中引用临时电源,应能保证不间断供电)
2.12直流电源微机监控系统调试
2.12.1监控系统上电:
当监控系统第一次上电时,系统开始自检,查询各功能模块的
工作状态,传递初始化参数,显示当前时间及软件版本信息等。
2.12.12显示界面组成
显示界面由上电自检画面、主运行画面及多个参数设定显示画面构成。
主运行画面主要显示运行时各主要参数状态,如整流器输出电压、电流,当前电池组容量,电池组输出电压、电流,电池组温度,母线电压,母线绝缘等。
2.12.13参数设定及显示画面
正常运行后,通过操作面板上按键,可直接弹出系统操作主菜单,并通过上下键选择各功能项,按“确认”键后进入各级子菜单,进行参数设定或修改操作。
2.13参数设定
2.1
3.1电池运行参数设定
●均衡充电:为补偿蓄电池在使用过程中产生的电压不均匀现象,使其恢复到规定的范围内而进行的充电,以及大容量放电后的补充充电,通称为均衡充电。
●浮充电:在系统正常运行时,充电装置承担经常负荷,同时向蓄电池组补充充电,以补充蓄电池的自放电,使蓄电池以满容量的状态处于备用。
●正常充电:蓄电池正常的充电过程,即由均充电(包括限流均充和恒压均充两个过程)转到浮充电的过程。
●定时均充:为了防止电池处于长期浮充电状态可能导致的电池单
体容量不平衡,而周期性地以较高的电压对电池进行均衡充电。
●限流均充:以不超过电池充电限流点的恒定电流对电池充电。
●恒压均充:以恒定的均充电压对电池充电。
●终止电压:蓄电池容量选择计算中,终止电压是指直流系统的用电负荷,在指定放电时间内要求蓄电池必须保持的最低放电电压。
对蓄电池本身而言,终止电压是指蓄电池在不同放电时间内及不同放电率放电条件下允许的最低放电电压。
一般情况下,前者的要求比后者要高。
2.14.1系统报警参数设定。
在“报警参数”项设置系统运行时告警参数的上下限定值及报警是否允许标志;过报警标志允许时,当报警参数越限时系统告警。
告警参数包括:
a.电池电量当电池电量告警设为允许时,若电池实际电量超过此定值高限时,系统会提示电池过充电;若电池实际电量小于此整定值低限时,系统会告警提示电池馈电(过放电)。
b.交流电压设置380V交流输入电压告警上下限,当输入交流电压超过此范围时,系统告警提示。
c.合母电压设置合母电压上下限告警值。
当合母电压≤(合母电压低限+10V),若系统运行在浮充状态,则系统转为均充状态。
d.控母电压监视控母电压是否正常。
e.电池电压该项特指对电池组单节电池电压上下限的告警定值,给电池巡检,用于判别整组电池中是否有个别电池失效、短路、开
路等故障,从中可作为电池失效的早期预告。
f.绝缘电阻用于设定绝缘监察装置的对地电阻的下限,如果母线正负对地电阻值任一项低于此值,立即告警,且“监察信息”中显示告警。
2.15整流模块调试
2.15.1开机前准备:检查电源的各条连线是否正确,接地线是否安全可靠,检查交流输入电源是否正常。
2.15.2开机试运:合上交流输入11JK、12JK空气开关,给#1充电系统模块供电,合上11ZK、12ZK给微机监控系统供电,给#1段直流母线供电;合上交流输入21JK、22JK空气开关,给#1充电系统模块供电,合上21ZK、22ZK给微机监控系统供电,给#2段直流母线供电。
2.15.3输出电压调节:电源模块面板上设有输出电压装置,可根据需要自动/手动调整输出电压。
2.16均充、浮充电
微机监控器可自动对蓄电池根据亏容情况进行恒流均充电或浮充电并且自动转换。
2.17电源切换调试
正常浮充电运行状态时,如果#1电源供电当#1交流电源进线停电自动切换至#2交流电源进线对充电机供电,如果#2电源供电当#2交流电源进线停电自动切换至#1交流电源进线对充电机供电;电网事故停电,这时充电浮充电装置停止工作,蓄电池通过自动跟踪电压,
不间断地向二次控制母线送电。
2.18报警功能调试
2.18.1模块通信
断开模块空气开关,监控模块显示此模块通信中断。
2.18.1直流回路跳闸故障
合上任一控制母排或合闸母排空气开关,轻触其调试触点,空气开关跳闸,监控模块报警。
2.18.2调试电池熔断信号器
按下电池熔断信号器调试触点,监控模块报警正确。
2.18.3交流过、欠压报警
将交流过、欠压的报警点设置到当前值以下或以上,监控模块报警。
2.18.4直流过、欠压报警
将控制或合闸母排的过、欠压报警点设置到当前值以上或以下,监控模块报警。
2.18.5绝缘监测
在任一支路对机壳接一个小于绝缘整定值的大功率电阻(一般5k10W),合上该支路开关,绝缘监测装置应能监测到绝缘故障,并发出报警信号。
三、质量目标及保证措施
为保证本调试工程达到质量优良、无质量责任事故,应采取如下措施:
1、调试人员应持证上岗,严禁无证操作。
2、调试仪器设备完好,属计量器具的应满足量值传递要求并在有效期范围内。
3、调试前应对所用仪器、设备熟练了解,在搬运、运输中应对仪器、设备进行可靠保护。
4、调试人员应熟悉工程图纸、了解各设备及元件的特性、掌握相应的标准规范。
5、调试时接线应准确无误,调试接线应一人接线,另一人检查后方可进行操作。
6、各项调试均应严格按照电气装置安装工程电气设备交接调试标准进行。
四、安全技术措施及要求
1、调试人员进入现场应穿戴整齐,戴安全帽,佩带胸卡。
2、对其他人员可能造成触电危险的调试区,应由专人看护现场,并在调试区域挂警示牌。
3、在调试过程时,严禁带电接线。
4、送电的设备应挂“已送电”标示牌,防止危害人身安全伤害。
5、送电前一定要进行绝缘检查,合格后方可送电。
