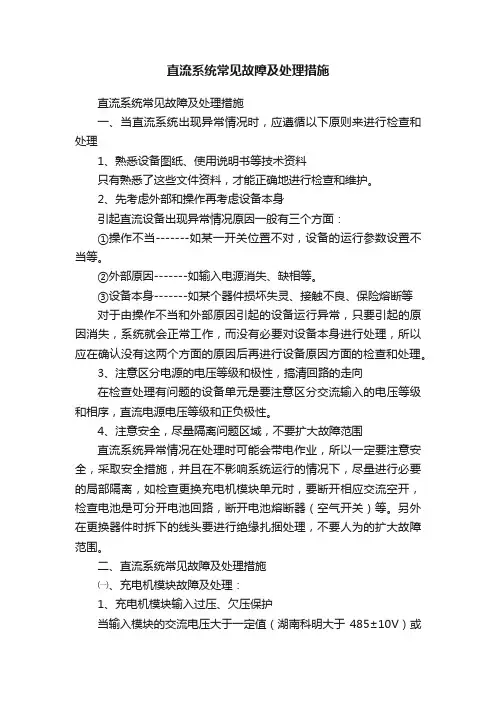

直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。
直流系统常见故障及处理措施直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
直流屏常见故障分析和处理方法详解充电模块常见故障分析和处理方法一、充电模块保护充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认。
机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护。
机房环境温度过高，也将导致充电模块过热保护。
二、充电模块故障充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常。
不合理的电压调整可能导致模块充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音），然后重新整定模块的输出电压。
三、充电模块不均流没有连接均流线，可能导致不均流。
控制模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流。
四、充电模块通讯中断充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
充电模块类型设置（有级限流和无级现流）将导致监控模块通讯中断。
充电模块地线连接不良或者没有连接可能导致充电模块通讯中断。
充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决。
监控模块中错误的串口号码设置将导致充电模块通讯中断。
充电模块的地址要求从0开始设置，地址要求连续设置。
五、充电模块半载输出部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。
充电模块电压输出无法达到设定的电压充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。
电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。
监控模块常见故障分析和处理方法一、监控模块参数无法设置监控模块和下级设备没有通讯上，将导致参数无法设置。
错误的配置会造成监控模块参数无法设置。
参数超限无法设置参数。
直流屏运行维护维修手册简介直流屏是一种广泛应用于工控、通讯、交通、金融等领域的显示设备，由于其稳定性和可靠性优异，被广泛使用。
本文档主要介绍直流屏的运行、维护和维修手册。
运行开机在使用直流屏之前，需要先将其开机，具体步骤如下：1.插上电源线，将电源线连接到电源插座上。
2.开启控制器，等待直流屏显示出内容。
关机在使用完毕之后，需要将直流屏关机，具体步骤如下：1.调用“关机”程序，等待直流屏停止显示。
2.关闭控制器，断开电源线连接。
维护清洗随着时间的推移和使用的频率增加，直流屏上可能会积累灰尘、污垢等杂物，并可能导致屏幕出现斑点、颜色失真等问题。
因此，对直流屏进行定期清洗维护是非常重要的。
1.在清洗之前，需要先关闭控制器，断开电源线连接。
2.使用干净软布或羊毛刷轻轻擦拭屏幕表面，可以加入少量的清洗剂。
更换灯管直流屏使用的是LED灯管，当屏幕出现灯管损坏时，需要进行更换。
具体步骤如下：1.将直流屏保持板横放在地上，使用螺丝刀将四个角上的螺丝拧下。
2.将保护板移除，暴露出灯管模块。
3.使用螺丝刀将灯管模块上的四个螺丝拧下，将灯管模块拆下。
4.将新的灯管模块插入原位置，拧上螺丝固定。
5.装回保护板，将四个角上的螺丝拧紧即可。
维修更换电源板当直流屏屏幕无法正常显示时，可能是电源板出现故障导致。
1.将直流屏保持板横放在地上，使用螺丝刀将四个角上的螺丝拧下。
2.将保护板移除，暴露出电源板。
3.拆除原有的电源板，用新的电源板进行更换。
4.将新的电源板插入原位置，装回保护板，将四个角上的螺丝拧紧即可。
更换控制器当直流屏无法正常显示时，可能是控制器出现故障导致。
1.打开控制器箱，将原有控制器拆下。
2.使用螺丝固定新的控制器到控制器箱中。
3.将控制器箱关闭并接上电源线，测试是否可以正常显示。
在日常使用直流屏的过程中，对直流屏进行定期清洗、维护和维修是非常重要的，可以确保直流屏的正常运行，并延长其使用寿命。
本文档提供了一些常见的运行、维护、维修方法，希望能对用户们有所帮助。
直流系统故障及异常处理一、母线电压过高或过低1.现象：(1)预告信号铃声响，发“直流母线故障”光字牌；(2)直流电压表指示偏高或偏低；(3)直流绝缘监察装置上的“电压高”或“电压低”按钮灯亮。
2.处理：(1)检查直流屏上的表计指示是否正常，检查直流绝缘监察装置是否正常；(2)检查充电装置是否正常运行，同时调整其输出；(3)如因充电装置故障引起，应将其停运，切换至备用充电装置运行。
二、充电机故障1.现象：(1)面板上报警，故障灯亮；(2)交流接触器跳闸。
2.处理：(1)如属自动稳压、稳流部分发生故障，可转换至手动调节位置运行；(2)按面板上所发信号处理仍无法恢复运行者，应将其退出运行，投入备用浮充机。
三、直流系统接地直流系统中发生两点接地时，可能会引起直流熔断器熔断或造成保护和断路器误动作，这对安全运行有极大的危害性。
1.故障现象：“直流母线故障”光字牌亮；直流系统绝缘监视装置的“绝缘降低”指示灯亮；测量直流母线正、负极对地电压，不平衡。
2.故障处理：为防止一点接地后又出现另一点接地，引起保护误动或拒动，或造成两极接地短路，烧坏蓄电池，故必须迅速消除直流系统一点接地故障。
寻找接地点的方法、原则和顺序如下：（1）寻找接地点的方法。
采用瞬时停电法寻找接地点，即瞬时拉开某直流馈线的开关，又迅速合上（切断时间不超过3S）。
拉开时，若接地信号消失，且各极对地电压指示正常，则接地点在该回路中。
（2）寻找接地点的原则。
a.对于双母线的直流系统，应先判明哪一母线发生接地；b.按先次要负荷后重要负荷、先室外后室内顺序检查各直流馈线，然后检查蓄电池、充电设备、直流母线；c.对次要的直流馈线（如事故照明、信号装置、合闸电源）采用瞬停法寻找，对不允许短时停电的重要馈线（如跳闸电源），应先将其负荷转移，然后再用瞬停法寻找接地点。
d.直流系统发生一点接地时，应立刻联系有关专业及热工人员，并取得上级同意后方可试拉电源，并且要通知运行等有关岗位做好事故预想，试拉中尽量缩短断电时间。
直流屏的组成巡检常见故障及处理直流屏（也称为直流配电屏）是一种用于直流电源配电系统的电力设备，因其结构稳定、操作简单、能耗低等优点而被广泛应用。
本文将详细介绍直流屏的组成、巡检常见故障及处理方法。
直流屏的组成直流屏包括直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关、布线端子等组成。
下面详细介绍一下各个组成部分的作用和特点。
直流母线直流母线是直接将直流电源输送到设备的重要部分，起着输电作用。
直流母线需具有较高的导电性能和强的耐受电流和压力的能力，因此主要采用铜材料制作。
隔离开关隔离开关是为了方便对设备进行维护或更换而设置的，通常位于直流母线的输入端或输出端，可以将直流母线与设备隔离。
断路器直流屏中的断路器主要用于保护设备的电压和电流安全，一旦发生过电压或过流时可以发生自动切断的功效。
断路器通常分为熔断器式和空气型两种，其中空气型的断路器通常适用于较大功率的设备。
电压表和电流表直流屏中的电压表和电流表用于监测设备及直流母线的电流电压数值，便于维护和管理。
继电器继电器通常用于控制直流屏内各个部件的开关状态，便于实现各种自动控制。
空气开关空气开关通常用于直流屏的开关部分，主要具有断电能力，且操作安全性高，故障率较低。
接地开关接地开关通常用于实现直流屏的接地，防止静电等因素对设备产生的影响或危害。
布线端子布线端子是直流屏中重要的组成部分，由于它有丰富的石英晶体和跳线线束，可方便灵活地在直流屏上进行布线和接线等操作。
直流屏的组成巡检为了确保直流屏的正常运转，我们需要实施日常的组成巡检工作。
通常可以按照以下步骤进行：步骤一：拆开设备的上盖此步骤是为了方便我们进行组成部分的检查，首先需要将设备的上盖彻底拆开，以便进行下一步的巡检工作。
步骤二：检查各组成部分的工作状态在进行组成巡检的过程中，需要依次检查直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关和布线端子等组成部分的工作状态。
浅析直流屏故障分析及处理方式摘要：直流屏是如今各类电力电网设施内常见的直流电系统设备，如果出了故障不止会影响到用电单位，还会危害到工作人员的生命安全。
本文将总结常见故障及处理方法，为直流屏故障处理带来一些思考和帮助。
关键词：直流屏；故障分析；故障处理一、直流屏充电模块常见故障分析和处理方式1、直流屏充电模块保护。
充电模块交流输入过压、欠压、缺项、过温将导致充电模块保护，需要根据故障代码进行确认。
2、直流屏充电模块故障。
充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流电源后重新启动，可恢复模块正常工作。
在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
在自动工作状态时，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。
3、直流屏充电模块不均流。
没有连接均流线，或均流线接错，可能导致不均流。
控母模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，l为该模块的额定输出电流，此时将均流口的正、负短接，模块的输出电压应下降10v左右。
4、直流屏充电模块通讯中断。
充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成充电模块通讯中断。
模块在非工作状态下将导致充电模块通讯中断。
监控器设置的模块个数对于实际模块的个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。
充电模块的地址要求从1开始设置，同组模块地址要求连续设置。
模块输出电压几乎为零，输出电流在额定电流的15%以下。
模块具有短路保护功能，需要检查模块输出端是否存在短路现象。
5、充电模块电压输出无法达到设定的电压值。

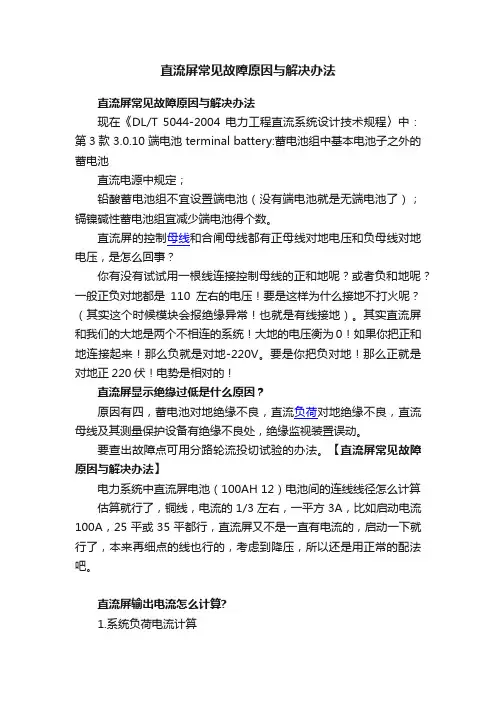

直流屏常见故障原因与解决办法直流屏常见故障原因与解决办法现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款 3.0.10 端电池 terminal battery:蓄电池组中基本电池子之外的蓄电池直流电源中规定；铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因？原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
【直流屏常见故障原因与解决办法】电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算?1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流 + 事故照明2、系统电池容量选择根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量 > 0.5 * 单次最大冲击电流镉镍电池容量 > 0.2 * 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池 )δ2 = 1.2 ( 104节/2V电池 )确定电池容量电池容量 = 计算电池容量最大值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3、整流模块电流计算整流模块电流 = 正常工作电流 + 电池充电电流电池充电电流 = 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流 = 0.2 * 电池容量（镉镍电池）4、充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
110kV站，全站共有33个高压开关,直流屏采用200AH，10A 充电模块。
充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH的电池现在大多是配置4台10A的模块。
其中2台电池均充电时用，1台共常用负荷，1台备份。
直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。
500A.h 的电池组，就是用50A的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。
但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。
1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。
一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。
直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。
UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。
直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。
直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。
应急电源提供交流电AC380/220。
主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。
所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。
直流屏的工作原理直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。
直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。
主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。
直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。
变电站直流屏上显示合母电压240,控母电压220,为什么控母电压比合母的低?采用的直流母线不一样.前者使用的的母线可能使用的蓄电池的或者整流机的数量多一点，因为合闸是电流大可能会造成母线的电压短时下降如果启动的合闸数量多的话甚至会是断路器不能合上闸。
而控制母线则没有这种担忧.充电模块输出的电压一般在198-286之间默认的是235 那个样子所以合母一般在235到245之间，现在的开关线圈一般是220 正负%5 所以你保持在235那个样子够用。
控母的话就保持在220就可以了反正现在的保护装置标称的都是220V直流屏什么是合母什么是控母有什么区别合母是交流（通常380）经过充电模块后的直流电压大概是250-230V而控母就是合母经过降压硅链（通常2035 就是里面有5-7个继电器进行微降）后的最终电压一般为220V左右也就是负载最终所需要的直流电当然根据负载的不同需求合母控母都可以拿来用的直流屏控母和合母。
分别为控制母线和合闸母线。
控制母线提供持续的，较小负荷的直流电源，合闸母线提供瞬时较大的电源。
变电站直流屏系统，显示交流空开跳闸，但是并没有动作，不知道是那里动作？（1）检查接线是否正确可靠；（2）检查控制模块工作状态是否正确；（3）检查空开的状态以及接点是否正确。
分享给你的朋友吧：我们这个是两路交流输入，通过接触器互锁实现一路工作，一路备用，但是由于接触器坏了，他们把两个接触器直接短接过去，跨过接触器，现在是两路交流同时输入，这样有什么不好的影响么，现在直流屏报电压过高报警，我们这个是48V的，但现在到65V了，是因为这个原因么？直流屏报电压过高，是报合母电压还是控母电压。
若是控母电压的话，检测硅链是否坏了，看看监控上的检测线不要有问题。
若是合母电压的话，看看模块输出电压是否有问题。
你说的互锁坏了，是会影响的。
你可以量下模块输入电压是多少，看是否正常。
不同源的两路交流电不能随便并在一起的，这样对源端变压器造成很大的影响。
变电所直流屏非得用蓄电池吗？整流过来之后直接供直流电不可以吗？只要保证直流屏进线交流电的供应，比如采用双回路供电，不也是很可靠吗？干嘛非得装上蓄电池？变电站必须安装蓄电池，蓄电池不仅是作为备用电源，在电磁开关合闸时需要非常大的直流电流，为了防止直流母线电压瞬时下降，影响到继电保护正常运行，所以用蓄电池来弥补这部分直流电流。
而且蓄电池是站内最可靠的直流电源，在全站交流失电的情况下，蓄电池要给UPS、继电保护、监控装置、事故照明等设备供电，比充电机可靠！220V直流屏选用的蓄电池电压是多少伏的，需要串多少块？加降压硅链与不加降压硅链时需要的蓄电池数量一样吗？一般常用的直流屏蓄电池为12V/100AH的蓄电池，则需串220V/12=18块，（单体电池一般电压大于2V），加降压硅链和不加是有区别的，因为降压硅链会降低系统电压，一般加多电池的数量为降压硅链降压数/12V。
220V出于系统的稳定最好选择降压硅链，降压8V，用19块电池串联。
直流屏中的端电池是什么意思?就是电压调节的备用电池以前直流装置得蓄电池分为两组，一组是基本级，供正常负荷时用，一组为端电池，供事故时调节直流母线电压用的，比如基本电池用得过多，造成直流母线的电压下降过多时，通过调节装置将端电池投上去，维持直流母线的电压水平。
现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款 3.0.10 端电池terminal battery:蓄电池组中基本电池子之外的蓄电池4.1直流电源中规定；4.1.6 铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算1.系统负荷电流计算? 交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流? 交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流+ 事故照明2。
系统电池容量选择? 根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量> 0.5 * 单次最大冲击电流镉镍电池容量> 0.2 * 单次最大冲击电流? 根据交流停电待机时间确定电池容量电池容量>停电时负荷电流* T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T>= 10 )δ1 = 1.1 ( 5<= T < 10 )δ1 = 1.2 ( 3<= T < 5 )δ2 = 1.0 ( 108节/2V电池)δ2 = 1.2 ( 104节/2V电池)确定电池容量电池容量= 计算电池容量最大值* 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3。
整流模块电流计算整流模块电流= 正常工作电流+ 电池充电电流电池充电电流= 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流= 0.2 * 电池容量（镉镍电池）4。
充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
高频开关电源模块数量配置可按如下公式选择（即确定N 的数值）。
N ≥ （最大经常性负荷+ 蓄电池充电电流）/ 模块额定电流例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（最大经常性负荷不超过6A）。
充电电流(0.1C10×200Ah) + 最大经常性负荷(约6A)＝26A。
若选用TH230D10ZZ-3电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联即可构成所需系统。
直流屏（全屏）故障排查方法？直流屏（全屏）故障排查方法直流屏主要分为三部分：1.直流屏主接线部分（见直流屏原理图、接线图和元器件表）2.充电模块和监控系统。
（见模块和监控系统使用说明）3.铅酸免维护蓄电池（电池说明书，主要参数有：电池容量和标称电压）直流故障按以上三部分排查。
直流屏主接线部分故障排查：直流屏整屏最长使用寿命国标为八年，各种电器开关、中继、接触器等在使用时出现故障，解决办法为直接更换或调整。
模块和监控部分排查：在排查时，可将电池主开关断开（此时可能影响合、分闸和继电保护），分别检查各个充电模块及监控各部分的状况，出现正常情况和异常或故障，主要解决办法仍为更换或调整。
模块和监控在使用八年后仍能使用，这时可以认为仍然是坏的，不能认为能正常使用。
铅酸免维护蓄电池最长使用寿命为三到五年（12V标称电池浮充使用寿命3年，2V标称电池浮充使用寿命5年），有些厂家在介绍自己的产品时，认为他的设计使用寿命为八年、十年、十五年和二十年，但实际使用寿命只有三到五年，在实际使用时，浮充电压适中或略偏低，有助于适当延长寿命和容量大小的减少。
在实际使用寿命内，在排查电池故障时主要有以下几种办法：1.主接线部分（连接线等是否清洁和可靠等）2.测量每节电池的标称和浮充电压（分两种情况测量：充电状态和非充电状态），这时出现异常，则说明电池有问题。
