正弦交流电教学设计

  • 格式：doc
  • 大小：326.50 KB
  • 文档页数：5

学习必备 欢迎下载
广州市南沙区岭东职业技术学校

教学设计
课 题 §3-1 正弦交流电的基本知识 课 型 新课
授课老师 授课对象 电工培训班
计划课时 1 授课时间 20XX年4月15日
一、教学分析

1、教材分析
本课程是初级维修电工的考试科目，《正弦交流电基本知识》位于国家职业资
格培训课程系列《维修电工》第二编第三章第一节。第三章交流电路共包含7节
教学内容，知识理论性较为丰富，知识的基本跨度性较大，需对教学内容进行适
当的删减，使得低基础甚至零基础的学员能够更好地接收教学内容。
2、学情分析
电工培训班的学员中有大部分是低基础或零基础，只要少数的学员对于电工
专业知识稍微有一些基础。学员上课纪律良好，学习较为积极，但学员对于理论
的理解能力相对薄弱，教师需要采用讲练结合的方式，使得学生能够掌握所学的
理论知识，并运用到实操当中。
二、教学目标
1、知识目标：了解正弦交流电的产生过程。
2、能力目标：理解并掌握正弦交流电的三要素、相位差及有效
值。
三、教学重、难点
重点：正弦交流电的三要素。
难点：1 相位差的理解及判断。
2 有效值概念的理解。
四、教学过程及内容
教学过
程
教学内容
目标

提出问题，引导讨论 1 什么叫直流电？ （大小和方向都不随时间变化的电流、电压或电动势统称为直流电） 学生通过讨
论、总结，掌
握直流电与
学习必备 欢迎下载
2 什么叫交流电？其如何分类？ （大小和方向都随时间发生变化的电流、电压或电动势统称为直流电。其分类如下：） 非周期性交流电非正弦交流电正弦交流电周期性交流电交流电 交流电的区
别以及交流
电的分类。

导入新
课

一
、 交流电概述
在直流电路中，电流、电压、电动势等大小和方向
都不随时间而变动，如图所示。

实际上在很多情况下，电路中电流、电压、电动势都是
随时间而变动的，有时不仅大小随时间在变动，而且方
向也可能不断反复交替地变动着。电流、电压、电动势
的大小和方向随时间做周期性变化，这样的电流、电压、
电动势统称为交流电。
图(b)是一个周期里变化的电流i的波形。
二、正弦交流电的产生：
如图交流发电机结构与原理示意图（d）（e）
由于发电机线圈cd边切割磁力线运动，所以其产
生的感应电动势为：
)sin(0tBLve
cd

（d） （e）
交流发电机原理示意图
同理，线圈ab边产生的感应电动势为
)sin(0tBLve
ab

学员熟记正
弦交流电的
概念及波形
图，了解正弦
交流电的产
生。
学习必备 欢迎下载
所以整个线圈产生的感应电动势为
)sin()sin(200tEtBLveee
mcdab

上式中，BLvEm2是感应电动势的最大值，又叫
振幅。
可见，交流发电机产生的电动势按正弦规律变化，可以
向外电路输送正弦交流电。

知识拓
展

三、交流电的有效值
1、引言：
交流电和直流电具有不同的特点，但是从能量转换
的角度来看，两者是可以等效的。为此，引入一个新的
物理量——交流电的有效值。
2、概念：
一个直流电流与一个交流电流分别通过阻值相等
的电阻，如果通电的时间相等，在电阻上产生的热量也
相等，那么直流电的数值就叫做交流电的有效值。其用
大写字母来表示。理论和
实验表明，正弦交流电的有效值与最大值的关系如下 mmIII707.02 mmUUU707.02 mmEEE707.02 3、注意： 1）有效值和最大值是从不同角度反映交流电强弱的物理量。通常所说的交流电的电流、电压、电动势的值，如不作特殊说明都是指有效值。 2）在选择电器的耐压时，必须考虑电压的最大值。 3）人们常说的交流电压220V、380V指的就是有效值。电气设备铭牌上所标的电压、电流值以及一般交流电表所测的数值也都是有效值。总之，凡涉及交流电的通过学习，加
深学员对于
正弦交流电
的各种物理
量的理解。
学习必备 欢迎下载
数值，只要没有特别说明的均指有效。
四、正弦交流电的周期、频率和角频率
1、周期：
完成一次周期性变化所需用的时间叫做周期，用T
表示，其单位是秒（s）。如图所示

正弦交流电的周期
2、频率：
交流电在单位时间内（1s）完成周期性变化的次数
叫做频率，用字母f表示，其单位是赫兹，符号为Hz。
此外频率还有常用单位千赫（kHz）和兆赫(MHz)：
HzkHz3101
HzMHz6101
显然，周期和频率之间有倒数关系

f
T1
我国发电厂发出交流电的频率都是50Hz，习惯上称
之为“工频”。
3、角频率：
单位时间内电角度的变化量叫做角频率，用字母ω
表示，其单位是弧度每秒，符号为rad/s 。
显然，角频率和周期、频率有如下关系
fT22
注意：
周期、频率和角频率都是反映交流电变化快慢的物
理量。
五、相位
任意t时刻，发电机线圈平面与中性面的夹角
)0t（
叫做交流电的相位。当t = 0时的相位，即
学习必备 欢迎下载
0


叫做初相位，它反映了正弦交流电起始时刻的状

态。
相位是表示正弦交流电在某一时刻所处状态的物理
量，
它不仅决定瞬时值的大小和方向，还能反映正弦交
流电的变化趋势。
注意：
前面所学的最大值、频率（或周期、角频率）和初
相统称为正弦交流电的三要素。对于已知的正弦交流
电，这三者缺一不可。

课堂小
结，加
深理解

小结：
1、正弦交流电的解析式：tEemsin。

2、周期和频率之间有倒数关系fT1，角频率和周期、
频率有如下关系fT22。
3、最大值、频率（或周期、角频率）和初相统称为正
弦交流电的三要素。

加深学员对
于本节课理
论知识的理
解。

巩固练
习，加强记忆 练习题库习题40—47，12—117

加深学员对

于本节课理
论知识的理
解。

合集下载

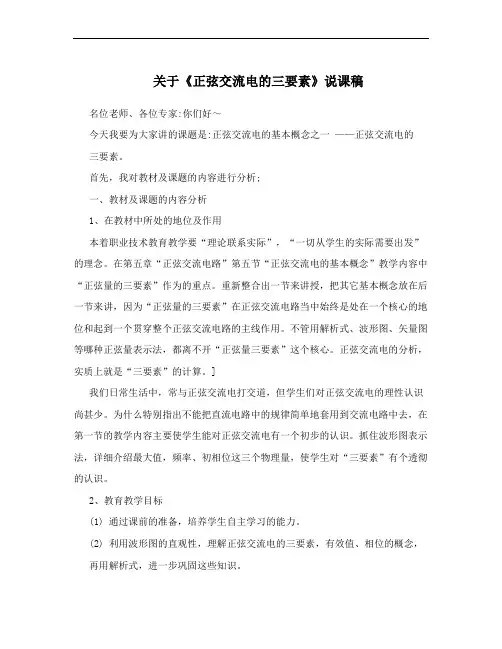

关于《正弦交流电的三要素》说课稿
