关于大体积混凝土综合养护方法(-冷凝管循环水降温+保温养护)

大体积混凝土养护方法引言：大体积混凝土是指单次浇筑量较大的混凝土结构，常见于大型基础、水利工程、桥梁等建筑项目。

对于大体积混凝土的养护，需要采取一系列的措施，以确保混凝土的强度、耐久性和稳定性。

本文将介绍大体积混凝土养护的方法与注意事项。

一、养护期限的确定大体积混凝土的养护期限应根据混凝土的配合比、环境温度和湿度等因素来确定。

一般情况下，养护期限为7-14天，但对于特殊的工程项目，如大坝等，养护期限可能会更长。

在养护期间，要确保混凝土充分硬化和水分的保持。

二、水养护水养护是大体积混凝土养护的重要措施之一。

在混凝土浇筑完成后，应及时进行水养护。

水养护的目的是保持混凝土的湿度，防止水分过早蒸发，从而促进混凝土的早期强度发展。

水养护可以采用喷水、铺设湿布或覆盖保湿膜等方式进行。

三、覆盖养护大体积混凝土在养护期间需要进行覆盖养护，以防止混凝土过早干燥和受到外界环境的影响。

覆盖养护可以采用塑料薄膜、湿棉被、麻袋等材料进行。

覆盖材料应具有良好的透气性，以防止混凝土因为湿度过高而引发开裂和腐蚀。

四、温度控制在大体积混凝土的养护中，温度的控制十分重要。

高温会导致混凝土过早干燥和开裂，低温则会影响混凝土的强度发展。

因此，在养护期间，应采取相应的措施来控制温度。

可以采用喷水、湿布覆盖、加热等方式来调节温度。

五、养护期间的检测与维护在大体积混凝土的养护期间，应定期进行检测与维护工作。

首先要检测混凝土的湿度和温度，确保养护措施的有效性。

同时，还要注意观察混凝土表面是否出现开裂、变色等情况，及时采取措施修复。

六、养护结束后的处理大体积混凝土的养护期结束后，需要进行合理的处理。

首先要进行表面清洁，去除覆盖材料和杂物。

然后可以进行喷浇保护层或涂刷防水剂等措施，以提高混凝土的耐久性和抗渗性。

结论：大体积混凝土的养护是保证混凝土结构强度和耐久性的重要环节。

通过水养护、覆盖养护、温度控制等措施，可以有效地提高混凝土的质量和性能。

养护期间的检测和维护工作也至关重要。

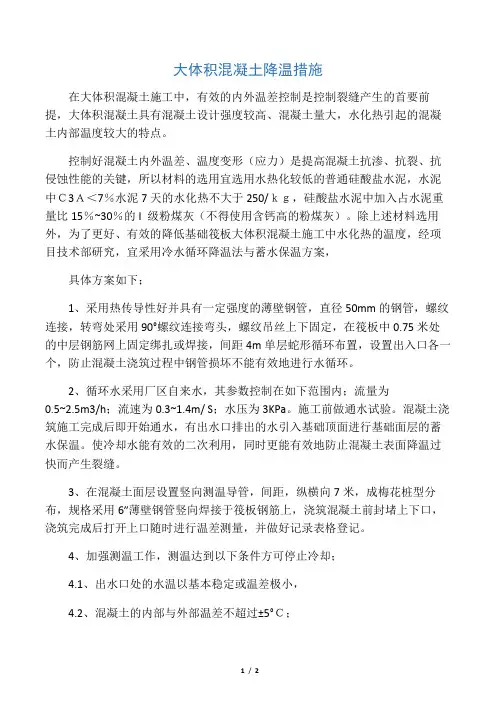

大体积混凝土降温措施在大体积混凝土施工中，有效的内外温差控制是控制裂缝产生的首要前提，大体积混凝土具有混凝土设计强度较高、混凝土量大，水化热引起的混凝土内部温度较大的特点。

控制好混凝土内外温差、温度变形（应力）是提高混凝土抗渗、抗裂、抗侵蚀性能的关键，所以材料的选用宜选用水热化较低的普通硅酸盐水泥，水泥中Ｃ3Ａ＜7％水泥7天的水化热不大于250/ｋｇ，硅酸盐水泥中加入占水泥重量比15％~30％的I 级粉煤灰（不得使用含钙高的粉煤灰）。

除上述材料选用外，为了更好、有效的降低基础筏板大体积混凝土施工中水化热的温度，经项目技术部研究，宜采用冷水循环降温法与蓄水保温方案，具体方案如下；1、采用热传导性好并具有一定强度的薄壁钢管，直径50mm的钢管，螺纹连接，转弯处采用90°螺纹连接弯头，螺纹吊丝上下固定，在筏板中0.75米处的中层钢筋网上固定绑扎或焊接，间距4m单层蛇形循环布置，设置出入口各一个，防止混凝土浇筑过程中钢管损坏不能有效地进行水循环。

2、循环水采用厂区自来水，其参数控制在如下范围内；流量为0.5~2.5m3/h；流速为0.3~1.4m/ S；水压为3KPa。

施工前做通水试验。

混凝土浇筑施工完成后即开始通水，有出水口排出的水引入基础顶面进行基础面层的蓄水保温。

使冷却水能有效的二次利用，同时更能有效地防止混凝土表面降温过快而产生裂缝。

3、在混凝土面层设置竖向测温导管，间距，纵横向7米，成梅花桩型分布，规格采用6″薄壁钢管竖向焊接于筏板钢筋上，浇筑混凝土前封堵上下口，浇筑完成后打开上口随时进行温差测量，并做好记录表格登记。

4、加强测温工作，测温达到以下条件方可停止冷却；4.1、出水口处的水温以基本稳定或温差极小，4.2、混凝土的内部与外部温差不超过±5°Ｃ；4.3、在混凝土养护过程中根据冷却循环水进出口及混凝土内外部温差监测情况，及时调整水温及流量以满足温控要求。

4.4、冷却循环水管及测温管使用完成后，应在其入口处和出口处用压力灌浆法进行封堵压平m材料用量，1、50mm焊管布置用量；600M；2、6″焊管竖向布置用量；30M；3、50mm弯头（90°）用量；15个；4、循环压力水泵15、5m3备用水箱；6、50mm软管；107、普通测温计；30xx；个；M;个；1。

浅谈大体积混凝土养护在建筑工程中，大体积混凝土的应用越来越广泛。

然而，由于其体积大、水泥水化热释放集中等特点，大体积混凝土在施工过程中容易出现裂缝等质量问题。

为了保证大体积混凝土的质量和耐久性，养护工作就显得尤为重要。

大体积混凝土的定义通常是指混凝土结构物实体最小几何尺寸不小于 1m 的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

在大体积混凝土的施工中，水泥水化过程会释放出大量的热量，导致混凝土内部温度升高。

如果内外温差过大，混凝土就会产生温度裂缝。

此外，混凝土的收缩也会引起裂缝。

因此，合理的养护措施可以有效地控制混凝土的温度和湿度，减少裂缝的产生。

大体积混凝土养护的目的主要有两个方面。

一方面是保持混凝土表面的湿润，防止混凝土表面因水分蒸发过快而产生干缩裂缝；另一方面是控制混凝土内部的温度，使其内外温差不超过规定的限值，从而避免温度裂缝的产生。

在大体积混凝土养护中，温度控制是关键。

在混凝土浇筑初期，由于水泥水化热的作用，混凝土内部温度会迅速升高。

此时，需要采取有效的降温措施，如埋设冷却水管、在混凝土表面覆盖保温材料等。

冷却水管可以通过循环水带走混凝土内部的部分热量，降低内部温度。

而保温材料则可以减少混凝土表面的热量散失，从而减小内外温差。

同时，要密切监测混凝土内部和表面的温度变化，根据温度监测结果及时调整养护措施。

湿度控制也是大体积混凝土养护不可忽视的环节。

混凝土在硬化过程中需要足够的水分，如果水分不足，混凝土的强度和耐久性都会受到影响。

因此，在养护期间要保持混凝土表面的湿润。

常见的保湿方法有浇水、覆盖塑料薄膜、喷洒养护剂等。

浇水是最常用的方法，但要注意浇水的频率和水量，避免过多或过少。

覆盖塑料薄膜可以有效地防止水分蒸发，保持混凝土表面的湿度。

养护剂则可以在混凝土表面形成一层保护膜，减少水分散失。

养护时间对于大体积混凝土的质量也有着重要的影响。

一般来说，大体积混凝土的养护时间不应少于 14 天。

大体积混凝土养护方法混凝土是一种常用的建筑材料，在施工后需要进行养护，以确保混凝土的强度和耐久性。

特别是大体积混凝土，由于其体积较大，养护过程更为重要。

以下是大体积混凝土养护的方法。

首先，养护开始前，需要确保混凝土的浇筑质量。

施工前应进行充分的调试和试块制作，确保混凝土强度符合设计要求。

此外，还需要选择合适的混凝土配合比，以满足建筑要求。

其次，大体积混凝土养护需要考虑环境条件和养护时间。

首先，环境温度对混凝土的养护影响很大。

要控制温度在适宜的范围内，避免高温和低温对混凝土强度的影响。

通常情况下，混凝土养护温度应大于5，小于30，尽量保持温度稳定。

其次，养护时间也是至关重要的。

混凝土在初凝后需要进行较长时间的养护，以确保充分硬化和强度的提高。

通常情况下，混凝土的养护时间为7天至28天，视具体情况而定。

再次，大体积混凝土养护需要采取适当的养护措施。

常见的养护方法包括水养护、湿养护和化学养护。

水养护是最常用的一种方法，可以通过喷水、淋水等方式来保持混凝土表面的湿润，防止水分的流失。

湿养护是在养护期间保持饱和湿度的一种方法，可以采用湿纱布覆盖或喷水雾化的方式来实现。

化学养护是通过在混凝土表面施加一层化学剂，以减少水分蒸发和增加混凝土强度的一种方法。

此外，大体积混凝土养护还需要注意以下几点。

首先，混凝土养护过程中应避免快速干燥和冷却。

这可能会导致混凝土产生裂缝和缺陷，影响其强度和耐久性。

其次，应注意养护期间的施工交接，保证养护的连续性。

特别是在夏季高温天气下，更需要充分的协调和安排，保证养护的效果。

最后，养护结束后，还需要进行检测和评估，以确保混凝土达到设计要求。

综上所述，大体积混凝土养护方法主要包括控制浇筑质量、考虑环境条件和养护时间、采取适当的养护措施等。

通过合理的养护方法，可以提高混凝土的强度和耐久性，确保建筑结构的安全和稳定。
