V-ray参数设置

VR渲染器设置参数

打开渲染场景：默认渲染器

“产品级”——选择渲染器——Vray Adv 1.5R3

VR参数简介

Global Switches (全局切换)

Geometry(多边形组)

Displacement (置换)、决定是否VR自己的置换贴图（此项不会影响3DMAX自身置换图）

Light(灯光组)

各参数控制着全局灯光和阴影开启或关闭

Lights(场景灯光)

渲染时计算场景中所有灯光设置；如取消，场景中只受默认灯光和天光影响。

Hidden Lights(隐藏灯光)：

是否使用隐藏灯光。勾选——系统会渲染场景中所有灯光，无论该灯光是否隐藏。

Defalt Lights(默认灯光)：

此项选定VR渲染是否MAX默认灯光，通常情况下不勾选。

Shadwos(阴影)：是否渲染产生阴影。

Shadwos GL only(只显示全局光)

勾选——直接光照将不包含在最终渲染图像中。

Materials(材质组)

Reflection/refraction(反射/折射)

取消——场景中 VR材质不会产生光线的反射和折射。 NO：它只对VR材质有作用，对MAX材持无用。

Max depth(最大深度)

Map(纹理贴图)

若不勾选——不服水土不渲染纹理贴图。

Filtsr Maps(纹理贴图过渡)

勾选——材质效果更加平滑。

Max transp Levels(最大透明程度)：

控制透明物体被光线追踪的最大深度。

Transp cutoff(透明度中止)

控制着透明物体的追踪何时中止。当Max transp Levels 和Transp cutoff这两参数保持默认时，具有透明材质属性的物体将正确显示其透明效果。

Overyde mtl(材质替代)

勾选——用户可通过使用材质槽指定的材质来替代场景中所有物体的材质进行渲染。在实际工作中，常用此参数渲染白模——观察大致灯光场景的效果。

GLassg eofects(模糊效果)

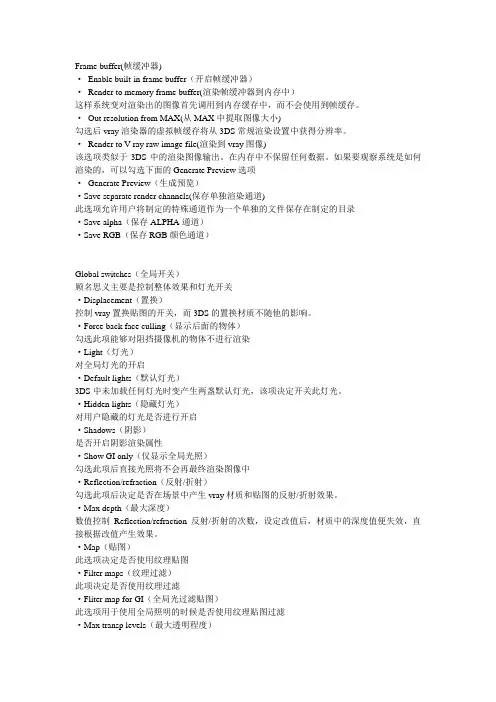

Frame buffer(帧缓冲器)

· Enable built-in frame buffer（开启帧缓冲器）

· Render to memory frame buffer(渲染帧缓冲器到内存中）

这样系统变对渲染出的图像首先调用到内存缓存中，而不会使用到帧缓存。

· Out resolution from MAX(从MAX中提取图像大小)

勾选后vray渲染器的虚拟帧缓存将从3DS常规渲染设置中获得分辨率。

· Render to V-ray raw image file(渲染到vray图像)

该选项类似于3DS中的渲染图像输出。在内存中不保留任何数据。如果要观察系统是如何渲染的，可以勾选下面的Generate Preview选项

· Generate Preview（生成预览）

·Save separate render channels(保存单独渲染通道)

此选项允许用户将制定的特殊通道作为一个单独的文件保存在制定的目录

·Save alpha（保存ALPHA通道）

·Save RGB（保存RGB颜色通道）

-------------------------------------------------------------------------------------------------------------------------------------------

Global switches（全局开关）

顾名思义主要是控制整体效果和灯光开关

·Displacement（置换）

控制vray置换贴图的开关，而3DS的置换材质不随他的影响。

·Force back face culling（显示后面的物体）

勾选此项能够对阻挡摄像机的物体不进行渲染

·Light（灯光）

对全局灯光的开启

·Default lights（默认灯光）

3DS中未加载任何灯光时变产生两盏默认灯光，该项决定开关此灯光。

下面是我对VARY的总结，包含了中英文对照，及各类材质参数的设置，还有草图参数设置及最终效果图设置。十分齐全，对VARY初学者及不知道如何设置材质球的同志们有很大的帮助。

VR材质参数

Diffuse （漫反射）- 材质的漫反射颜色。能够在纹理贴图部分（texture maps）的漫反射贴图通道凹槽里使用一个贴图替换这个倍增器的值。

Reflect（反射） - 反射表要用于石材金属玻璃等材质，一个反射倍增器,通过颜色来控制反射,能够在纹理贴图部分（texture maps）的反射贴图通道凹槽里使用一个贴图替换这个倍增器的值)。黑色表面没有任何反射，值越大反射越强，白色表面完全反射。

Hilight glossiness-反射出的光点,也就是高光, 控制着模糊高光，只能在有灯光的情况下有效果，值越低越模糊，高光范围越大）

Glossiness（光泽度、平滑度）-这个值表示材质的光泽度大小。 值为 意味着得到非常模糊的反射效果。值为，将关掉光泽度，VRay将产生非常明显的完全反射)。注意:打开光泽度（glossiness）将增加渲染时间。

Subdivs（细分） -控制光线的数量，作出有光泽的反射估算。当光泽度Glossiness值为时，这个细分值会失去作用，VRay不会发射光线去估算光泽度。

Fresnel reflection（菲涅尔反射）-不勾选 （当这个选项给打开时，反射将具有真实世界的玻璃反射。这意味着当角度在光线和表面法线之间角度值接近0度时，反射将衰减(当光线几乎平行于表面时，反射可见性最大。当光线垂直于表面时几乎没反射发生。)

Max depth（最大深度）-光线跟踪贴图的最大深度。光线跟踪更大的深度时贴图将返回黑色（左边的黑块）。

Refract（折射） -一个折射倍增器。你能够在纹理贴图部分（texture maps）的折射贴图通道凹槽里使用一个贴图替换这个倍增器的值。

V-Ray for SketchUp 各种材

质参数

白色墙面:

白色-245反射23高光0.25去掉反射［没有反射］

铝合金：漫射124反射86高光0.7光泽度0.75反射

细分25 BRDF［各向异性］WARD［沃德］

地板：反射贴图里放置 FALLOFF［衰减］在衰减类型里为

Fresnel［菲涅耳］

上面色表示为离相机比较近的颜色

亮度为20饱和度为255 色调为151

下面色表示为离相机比较远的颜色

亮度为60饱和度为102 色调为150

Fresnel［菲涅耳］参数的折射率为1.1（最高是20值越小衰减 越剧烈）

高光:0.45 光泽度:0.45 反射细分：10（反射不强细分不用 给很高）

凹凸为10加上贴图，

布纹材质：

在漫反射贴图里加上 FALLOFF［衰减］上为贴图在下面设

材质为亮度255的色彩，色调自定，

在反射设置反射为16 ［在选项里去掉跟踪反射］［让他只有高 光没有反射］反射高光光泽度为30.5加上凹凸,其它不变 木纹材质

漫反射加入木纹贴图,反射贴图里放置FALLOFF［衰减］在 衰减类型里为Fresnel［菲涅耳］上为近，亮度值为0远处的 亮度值为230带点蓝色，衰减强度为1.6［默认］

反射高光光泽度为 0.8［高光大小］光泽度为0.85［模糊值］ 细分高点给15

加入凹凸贴图，强度10左右

亮光不锈钢材质

漫反射为黑色｛增强对比｝反射为浅蓝色［亮度198色调 155保和22］反射高光光泽度为 0.8［高光大小］光泽度为

0.9［模糊值］细分高点给15要做拉丝效果就在凹凸内加入 贴图，

亚光不锈钢材质

漫反射为黑色｛增强对比｝反射为浅蓝色［亮度205色调 154保和16］反射高光光泽度为0.75［高光大小］光泽度为 0.83［模糊值］细分高点给30要做拉丝效果就在凹凸内加 入贴图，

皮革材质

反射贴图里放置FALLOFF［衰减］在衰减类型里为 Fresnel［菲涅耳］两个材质全加上凹凸贴图上为近，亮度值为 0强度为5远处的亮度值为29强度为25 ,衰减强度为15 反射高光光泽度为0.67［高光大小］光泽度为0.71［模糊值］ 细分高点给20
