1试设计一台异步电动机的控制电路。要求：
1） 能实现启、停的两地控制；
2）能实现点动调整；
3）能实现单方向的行程保护；
4）要有短路和过载保护。
2、有两台三相异步电动机M1和M2，要求：
1） M1启动后，M2才能启动；
2） M1停止后，M2延时30秒后才能停止；
3） M2能点动调整。
试设计控制电路。
3、设计两台电动机顺序控制继电接触器控制系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
4.试设计某机床主电机控制线路。要求：①可正反转，②可正向点动、两处启停；③可反接制动；④有短路和过载保护；⑤有安全信号照明及电源信号灯。
5.试设计两台笼型电动机M1,M2的顺序启动停止控制线路。要求M1启动后M2启动，M1可点动，M2可单独停止。
6，教材P304页8题，9题，11题。
plc练习题带答案
PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的电子设备。以下是一些PLC练习题及答案，供学习者参考：
练习题1：
假设你有一个由PLC控制的自动化生产线，该生产线有三个传感器A、B和C，它们分别检测不同的生产条件。编写一个PLC程序，使得当传感器A和B同时被触发时，电机M1启动；当传感器C被触发时，电机M1停止。
答案：
```plc
// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2
// 电机M1的输出地址为Q0.0
Network 1
// 启动条件
IF I0.0 AND I0.1 THEN
Q0.0 := 1;
END_IF
Network 2
// 停止条件
IF I0.2 THEN
Q0.0 := 0;
END_IF ```
练习题2：
编写一个PLC程序，用于控制一个简单的交通信号灯系统。信号灯有三个灯：红灯、绿灯和黄灯。系统要求红灯亮5秒后，绿灯亮3秒，然后黄灯亮2秒，之后循环。
答案：
```plc
// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2
// 使用T0作为定时器
Network 1
// 红灯亮5秒
T0 := 5s;
Q0.0 := 1;
Q0.1 := 0;
Q0.2 := 0;
Network 2
// 等待红灯定时完成
IF T0 THEN
// 绿灯亮3秒
T0 := 3s;
Q0.0 := 0;
Q0.1 := 1;
Q0.2 := 0;
END_IF
Network 3
// 等待绿灯定时完成 IF T0 THEN
// 黄灯亮2秒
T0 := 2s;
Q0.0 := 0;
Q0.1 := 0;
Q0.2 := 1;
END_IF
Network 4
// 黄灯定时完成后重置定时器并循环
习题及答案
《电气控制及PLC应用》
第一部分 电气控制部分
项目一 电动机正反转控制线路
1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号
答：熔断器、接触器、继电器、热继电器、按钮
2．鼠笼型异步电动机是如何改变旋转方向的
答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线
3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。这样互相牵制，起到一定的逻辑作用。这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成
答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成
5．熔断器有哪几种类型试写出各种熔断器的型号。熔断器在电路中的作用是什么
答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS
熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断
器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样
（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性
不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

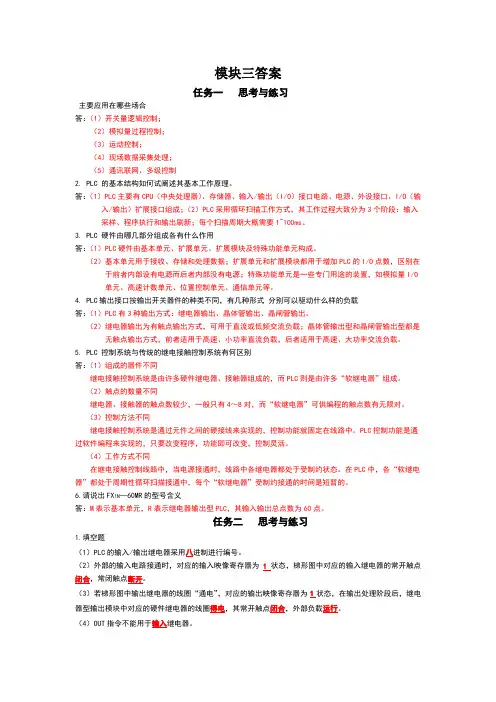

模块三答案
任务一 思考与练习
主要应用在哪些场合
答：（1）开关量逻辑控制；
（2）模拟量过程控制；
（3）运动控制；
（4）现场数据采集处理；
（5）通讯联网、多级控制
2. PLC 的基本结构如何试阐述其基本工作原理。
答：（1）PLC主要有CPU（中央处理器）、存储器、输入/输出（I/O）接口电路、电源、外设接口、I/O（输入/输出）扩展接口组成；（2）PLC采用循环扫描工作方式，其工作过程大致分为3个阶段：输入采样、程序执行和输出刷新；每个扫描周期大概需要1~100ms。
3. PLC 硬件由哪几部分组成各有什么作用
答：（1）PLC硬件由基本单元、扩展单元、扩展模块及特殊功能单元构成。
（2）基本单元用于接收、存储和处理数据；扩展单元和扩展模块都用于增加PLC的I/O点数，区别在于前者内部设有电源而后者内部没有电源；特殊功能单元是一些专门用途的装置，如模拟量I/O单元、高速计数单元、位置控制单元、通信单元等。
4. PLC输出接口按输出开关器件的种类不同，有几种形式 分别可以驱动什么样的负载
答：（1）PLC有3种输出方式：继电器输出、晶体管输出、晶闸管输出。
（2）继电器输出为有触点输出方式，可用于直流或低频交流负载；晶体管输出型和晶闸管输出型都是无触点输出方式，前者适用于高速、小功率直流负载，后者适用于高速、大功率交流负载。
5. PLC 控制系统与传统的继电接触控制系统有何区别
答：（1）组成的器件不同
继电接触控制系统是由许多硬件继电器、接触器组成的，而PLC则是由许多“软继电器”组成。
（2）触点的数量不同
继电器、接触器的触点数较少，一般只有4～8对，而“软继电器”可供编程的触点数有无限对。
（3）控制方法不同
继电接触控制系统是通过元件之间的硬接线来实现的，控制功能就固定在线路中。PLC控制功能是通过软件编程来实现的，只要改变程序，功能即可改变，控制灵活。
《电气控制及PLC》专业技能训练题（答案）
有答案哦
PLC控制
一、写出下图所示梯形图的语句表程序。
（b）
(a) LD I0.1 A I0.5 = Q0.2
LD I0.2 = Q0.1 LPP
O I0.3 LD I1.0 A I1.2
A I0.4 LPS = Q0.3
OLD A I1.1
(b) LD I0.0 A I0.5 LPP
AN I0.1 OLD A I0.7
LD I0.2 LPS = Q0.2
A I0.3 A I0.6 A I1.1 O I0.4 = Q0.1 =Q0.3
二、 使用置位指令复位指令，编写两套程序，控制要求如下：
（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。 （2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止
时，电动机M1才能停止。
I0.1( )Q0.1
I0.2Q0.1( )Q0.2
I0.0Q0.1
2
( R )I0.0Q0.1
2( S )
I0.2Q0.2( R )
1
I0.1Q0.2( R )Q0.1
1(1)(2)
三、 画出Q0.0的波形图。（程序实现二分频）
I0.0
Q0.0
四、设计满足下图所示时序图的梯形图。
( )
( )I0.0T37
Q0.0Q0.0Q0.0T37INPTTON
T37I0.1Q0.1
Q0.1
40( )Q0.0I0.0
Q0.0Q0.1
( )Q0.1I0.1
Q0.1T37
题5—2T37
INTONPT70Q0.1I0.1
五、 按钮I0.0按下后，Q0.0变为1状态并自保持，I0.1输入3个脉冲后，
（用I0.0
.I0.0
.I0.1
.Q0.0
.Q0.1
7s .I0.1
.Q0.0
.Q0.1 .I0.0
4s
C1计数），T37开始定时，5S后，Q0.0变为0状态，同时C1被复位，在可编程
控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。
( )I0.0T37Q0.0
