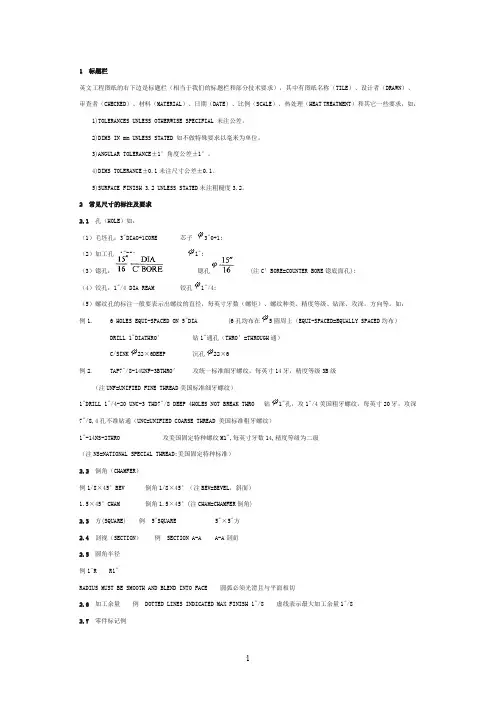

1标题栏
英文工程图纸的右下边是标题栏 （相当于我们的标题栏和部分技术要求） ，其中有图纸名称（TILE）、设计者（DRAWN ）、 审查者（CHECKED）、材料（MATERIAL ）、日期（DATE ）、比例（SCALE ）、热处理（HEAT TREATMENT ）和其它一些 要求，如：
1） T0LERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2） DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3） ANGULAR TOLERANCE ±1° 角度公差土 1°。
4） DIMS TOLERANCE ± 0.1 未注尺寸公差土 0.1。
5） SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度 3.2。
2常见尺寸的标注及要求
2.1 孑1( HOLE)如:
(1)毛坯孔：3DAO+1CORE 芯子於 3"0+1;
(2)加工孔:1"DIA
(注 Cz BORE=COUNTER BORE 锪底面孑L );
(4)铰孔：1"/4 DIA REAM 铰孔庐 1"/4;
（5）螺纹孔的标注一般要表示出螺纹的直径， 每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。如：
例 1. 6 HOLES EQUI-SPACED ON 5"DIA （6 孔均布在圆周上（EQUI-SPACED=EQUALLY SPACED 均布）
DRILL 1"DIATHRO / 钻 1"通孔（THRO / =THROUGH 通）
C/SINK 22X6DEEP 沉孔22X6
例2. TAP7"/8-14UNF-3BTHRO ' 攻统一标准细牙螺纹，每英寸 14牙，精度等级3B级
（注UNF=UNIFIED FINE THREAD 美国标准细牙螺纹）
1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻"1"孔,攻 1"/4 美国粗牙螺
。
。 1 1 标题栏
英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：
1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°角度公差±1°。
4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED未注粗糙度3.2。
2 常见尺寸的标注及要求
2.1 孔（HOLE）如：
（1）毛坯孔：3"DIAO+1CORE 芯子 3"0+1;
（2）加工孔：1"DIA 1";
（3）锪孔： 锪孔 (注C＇BORE=COUNTER BORE锪底面孔);
（4）铰孔：1"/4 DIA REAM 铰孔1"/4;
（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。如：
例1. 6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5圆周上（EQUI-SPACED=EQUALLY SPACED均布）
DRILL 1"DIATHRO＇ 钻1"通孔（THRO＇=THROUGH通）
C/SINK22×6DEEP 沉孔22×6
例2. TAP7"/8-14UNF-3BTHRO＇ 攻统一标准细牙螺纹，每英寸14牙，精度等级3B级
（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）
1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIED COARSE THREAD 美国标准粗牙螺纹）

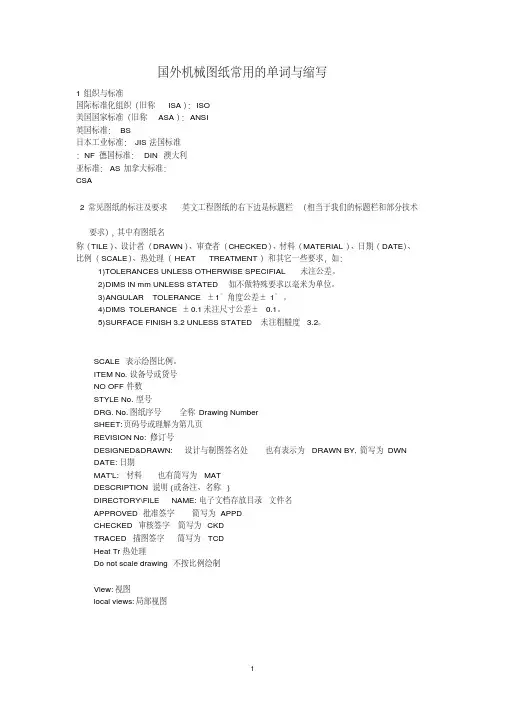

国外机械图纸常用的单词与缩写
国外机械图纸常用的单词与缩写
1组织与标准
国际标准化组织（旧称ISA）：ISO
美国国家标准（旧称ASA）：ANSI
英国标准：BS
日本工业标准：JIS
法国标准：NF
德国标准：DIN
澳大利亚标准：AS
加拿大标准：CSA
2常见图纸的标注及要求
英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：
1)TOLERANCES UNLESS OTHERWISE SPECIFIAL未注公差。
2)DIMS IN mm UNLESS STATED如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°角度公差±1°。
4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。
5)SURFACE FINISH3.2UNLESS STATED未注粗糙度3.2。
SCALE表示绘图比例。
ITEM No.设备号或货号
NO OFF件数
STYLE No.型号
DRG.No.图纸序号全称Drawing Number
SHEET:页码号或理解为第几页
REVISION No:修订号
DESIGNED&DRAWN:设计与制图签名处也有表示为DRAWN BY,简写为DWN
DATE:日期
MAT'L:材料也有简写为MAT
DESCRIPTION说明(或备注、名称)
DIRECTORY\FILE NAME:电子文档存放目录\文件名
APPROVED批准签字简写为APPD
CHECKED审核签字简写为CKD
TRACED描图签字简写为TCD
Heat Tr热处理
Do not scale drawing不按比例绘制
View:视图
local views:局部视图

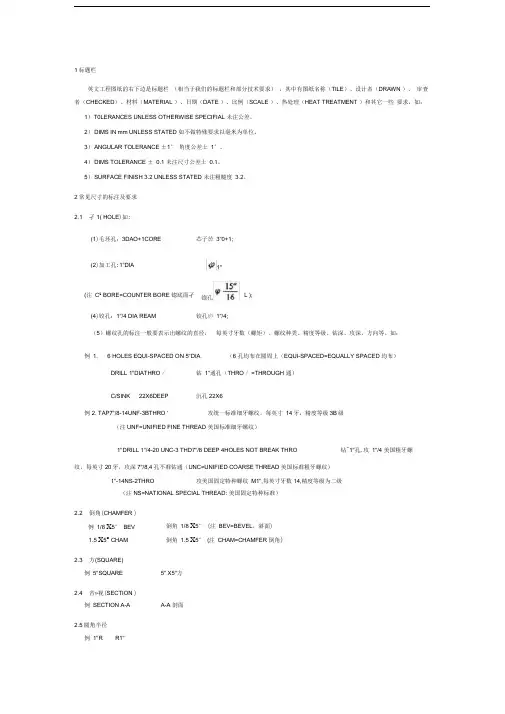

1 组织与标准国外机械图纸常用的单词与缩写
国际标准化组织（旧称ISA）：ISO
美国国家标准（旧称ASA）：ANSI
英国标准：BS 日本工业标准：JIS法国标准
：NF德国标准：DIN澳大利亚标准：AS加拿大标准：
CSA
2 常见图纸的标注及要求英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术
要求），其中有图纸名
称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：
1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°角度公差±1°。
4)DIMS TOLERANCE±0.1 未注尺寸公差±0.1。5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.2。
SCALE 表示绘图比例。
ITEM No.设备号或货号NO OFF 件数
STYLE No.型号
DRG. No.图纸序号全称Drawing NumberSHEET:页码号或理解为第几页
REVISION No:修订号
DESIGNED&DRAWN: 设计与制图签名处也有表示为DRAWN BY,简写为DWNDATE:日期
MAT'L: 材料也有简写为MAT
DESCRIPTION 说明(或备注、名称)
DIRECTORY\FILE NAME:电子文档存放目录文件名
APPROVED 批准签字简写为APPD
CHECKED 审核签字简写为CKD
TRACED 描图签字简写为TCD
Heat Tr 热处理Do not scale drawing 不按比例绘制
View:视图
local views:局部视图
1 inclined views:斜视图
full sectional views:全剖视图
