机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线 2)可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线 2)可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线 2)可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号序号 符号名称 符号绘制标准应用示例1GB/T 1182-2008 基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2GB/T 4458.4-2003; 标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3GB/T 4458.4-2003; 标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4GB/T 4458.4-2003;GB/T 16675.2-1996 尺寸注法;沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号序符号名称符号绘制标准应用示例号1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm 4 GB/T4458.4-2003;GB/T16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm 5 GB/T4458.4-2003;GB/T16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mm6 GB/T4458.4-2003;GB/T16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号符号名称符号绘制标准应用示例序号7 GB/T15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm11 GB/T4459.5-1999中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002图形不对称时,移出断面四、简化画法 GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线 2)可用与管子中心线重合的单根粗实线表示。
机械图纸标注符号大全概述在机械制图中,使用标注符号对图纸进行标记和说明是十分重要的。
标注符号能够清晰地传达设计师的意图,提供给工人、技术人员等参考。
本文将介绍机械图纸中常见的标注符号,以便读者在制图过程中能够正确理解和使用这些符号。
尺寸标注符号尺寸标注符号用于标记零件的大小和几何形状,常见的尺寸标注符号包括:1.线性尺寸标注:用于表示直线的长度,如横线标注、竖线标注、波浪线标注等。
2.直径标注:用于表示圆形和圆柱体的直径,通常使用字符“∅”加上具体数值表示。
3.半径标注:用于表示圆形和圆柱体的半径,通常使用字符“R”加上具体数值表示。
4.角度标注:用于表示角度的大小,常用的符号有“°”、“′”和“″”。
5.倾斜标注:用于表示物体倾斜的角度和方向,常用的符号有一个带箭头的斜线。
表面质量标注符号表面质量标注符号用于表示零件表面的质量要求和处理方式,常见的表面质量标注符号包括:1.平面度标注:用于表示平面的偏差范围,通常使用字符“⒐”。
2.圆度标注:用于表示圆形的偏差范围,通常使用字符“Ⓡ”。
3.圆柱度标注:用于表示圆柱体表面的偏差范围,通常使用字符“Ⓒ”。
4.表面粗糙度标注:用于表示表面粗糙度,通常使用字符“Rz”加上具体数值表示。
5.倾斜度标注:用于表示表面倾斜度,通常使用字符“Ⓢ”。
运动标注符号运动标注符号用于表示零件之间的运动方式和相对位置,常见的运动标注符号包括:1.轴向标注:用于表示实线轴是零部件的旋转中心线。
2.辅助标注:用于表示辅助的轮廓线。
3.装配标注:用于表示零部件之间的相对位置,通常使用箭头来表示。
4.连接标注:用于表示零件之间的连接方式,如焊接、螺纹连接等。
5.移动标注:用于表示零部件之间的运动方式,如滑动、转动等。
标记符号标记符号用于对零件进行编号和标记,常见的标记符号包括:1.零件编号:用于对不同零部件进行编号,通常用整数表示。
2.零件名称:用于标记零部件的名称,通常位于图纸附图上方。
机械加工中各种常用符号机械加工中有许多常用的符号,这些符号在图纸上使用,用以表示与加工相关的各种要求和信息。
下面将介绍一些常见的机械加工符号及其含义。
1. 直线符号:直线符号通常用来表示两个点之间的直线连接,以及两个点之间的距离。
直线符号用一条直线连接两个点,表示这两个点之间应该有一条直线。
2. 圆弧符号:圆弧符号用来表示一个圆弧的位置和半径。
圆弧符号通常由一条弧线和两个点组成,弧线表示圆弧的位置,而两个点表示起始点和终止点。
3. 垂直符号:垂直符号用来表示两条直线或边框之间的垂直关系。
垂直符号通常由一个带有两个短线的直角符号表示,其中一条线与另一条线垂直相交。
4. 平行符号:平行符号用来表示两条直线或边框之间的平行关系。
平行符号通常由两个平行线组成,它们之间没有其他连接线。
5. 对称符号:对称符号用来表示一个图形或物体的对称性。
对称符号通常由一个中心线和两侧对称的形状组成,中心线表示对称轴。
6. 深度符号:深度符号用来表示零件的深度要求。
深度符号通常由一个竖线和一个箭头组成,箭头指向所需的深度。
7. 拉伸符号:拉伸符号用来表示零件的延长或拉伸要求。
拉伸符号通常由两条平行线和箭头组成,箭头指向拉伸的方向。
8. 放样符号:放样符号用来表示平面图形在另一个平面上的复制或放大。
放样符号通常由一个图形和一个箭头组成,箭头指向放样的方向。
9. 表面粗糙度符号:表面粗糙度符号用来表示零件表面的光滑程度要求。
表面粗糙度符号通常由一条波浪线和一个数值组成,波浪线表示表面的光滑程度,数值表示表面粗糙度的指标。
10. Ø符号:Ø符号用来表示直径尺寸。
Ø符号通常用于圆形零件的直径标记,如在孔洞和轴上使用。
这些都是机械加工中常见的符号,熟练掌握这些符号的含义对于正确理解和解读机械加工图纸非常重要。

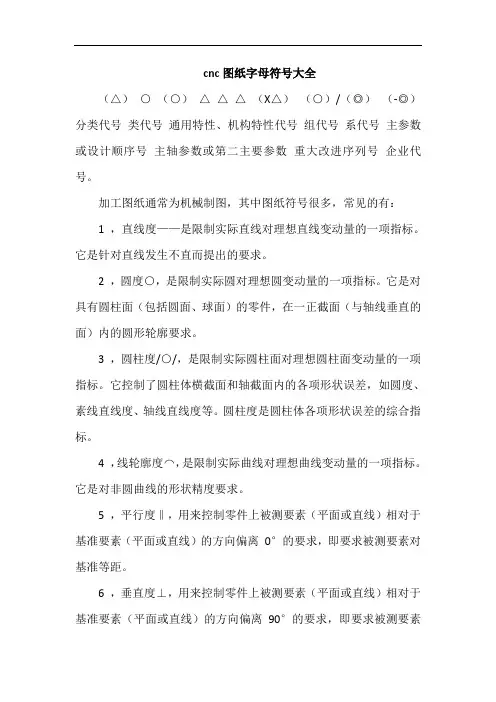

cnc图纸字母符号大全(△)○(○)△△△(X△)(○)/(◎)(-◎)分类代号类代号通用特性、机构特性代号组代号系代号主参数或设计顺序号主轴参数或第二主要参数重大改进序列号企业代号。
加工图纸通常为机械制图,其中图纸符号很多,常见的有:1 ,直线度——是限制实际直线对理想直线变动量的一项指标。
它是针对直线发生不直而提出的要求。
2 ,圆度○,是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
3 ,圆柱度/○/,是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
4 ,线轮廓度⌒,是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
5 ,平行度‖,用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
6 ,垂直度⊥,用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
7 ,倾斜度∠,用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏7离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度除90°外。
8 ,同轴度◎,用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
9,还有对称度,位置度,圆跳动,全跳动,极限偏差,加工精度等等,这里就不一一列举了。
