电机防护等级的意义

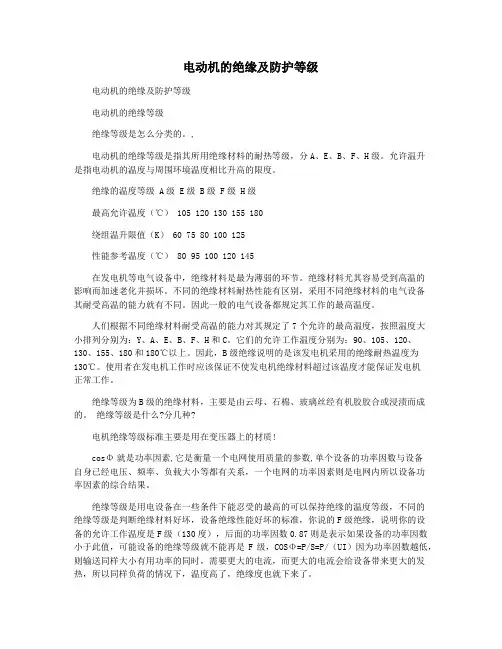

电动机的绝缘及防护等级

电动机的绝缘及防护等级

电动机的绝缘等级

绝缘等级是怎么分类的。,

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级

最高允许温度（℃） 105 120 130 155 180

绕组温升限值（K） 60 75 80 100 125

性能参考温度（℃） 80 95 100 120 145

在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。 绝缘等级是什么?分几种?

电机绝缘等级标准主要是用在变压器上的材质!

cosΦ就是功率因素,它是衡量一个电网使用质量的参数,单个设备的功率因数与设备自身已经电压、频率、负载大小等都有关系，一个电网的功率因素则是电网内所以设备功率因素的综合结果。

绝缘等级是用电设备在一些条件下能忍受的最高的可以保持绝缘的温度等级，不同的绝缘等级是判断绝缘材料好坏，设备绝缘性能好坏的标准，你说的F级绝缘，说明你的设备的允许工作温度是F级（130度），后面的功率因数0.87则是表示如果设备的功率因数小于此值，可能设备的绝缘等级就不能再是F级，COSΦ=P/S=P/（UI）因为功率因数越低，则输送同样大小有用功率的同时，需要更大的电流，而更大的电流会给设备带来更大的发热，所以同样负荷的情况下，温度高了，绝缘度也就下来了。 不过很少见到铭牌上有这样表示的

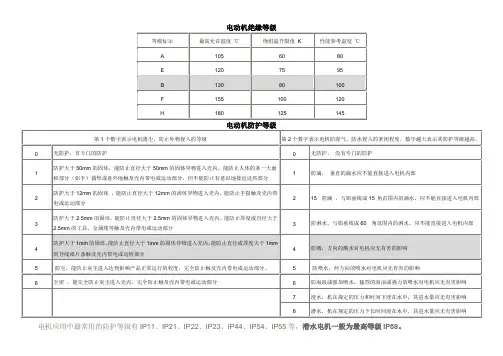

电动机绝缘等级

等级标示 最高允许温度 ℃ 绕组温升限值 K 性能参考温度 ℃

A 105 60 80

E 120 75 95

B 130 80 100

F 155 100 120

H 180 125 145

电动机防护等级

第1个数字表示电机离尘、防止外物侵入的等级 第2个数字表示电机防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

0 无防护，有专门的防护 0 无防护， 没有专门的防护

1 防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分 1 防滴， 垂直的滴水应不能直接进入电机内部

2 防护大于12mm的固体 ，能防止直径大于12mm的固体异物进入壳内。能防止手指触及壳内带电或运动部分 2 15° 防滴 ，与铅垂线成15°角范围内的滴水，应不能直接进入电机内部

3 防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分 3 防淋水，与铅垂线成60° 角范围内的淋水，应不能直接进入电机内部

4 防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分 4 防溅，方向的溅水对电机应无有害的影响

5 防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。 5 防喷水，何方向的喷水对电机应无有害的影响

6 尘密 ，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分 6 防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响

7 浸水，机在规定的压力和时间下浸在水中，其进水量应无有害影响

8 潜水，机在规定的压力下长时间浸在水中，其进水量应无有害影响

电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等，潜水电机一般为最高等级IP68。

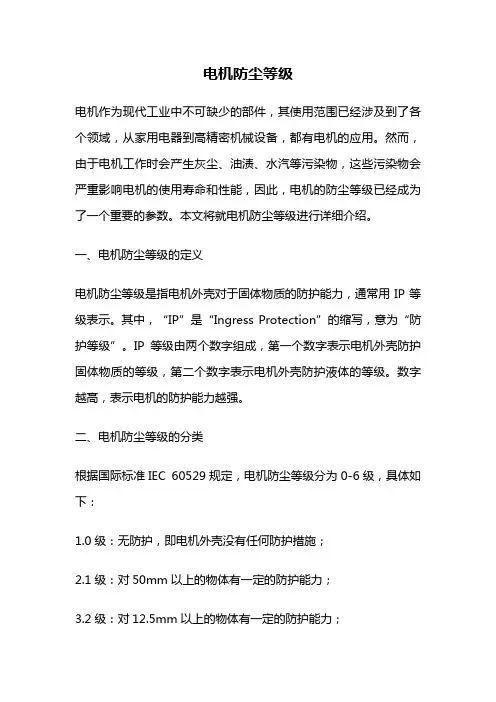

电机防尘等级

电机作为现代工业中不可缺少的部件，其使用范围已经涉及到了各个领域，从家用电器到高精密机械设备，都有电机的应用。然而，由于电机工作时会产生灰尘、油渍、水汽等污染物，这些污染物会严重影响电机的使用寿命和性能，因此，电机的防尘等级已经成为了一个重要的参数。本文将就电机防尘等级进行详细介绍。

一、电机防尘等级的定义

电机防尘等级是指电机外壳对于固体物质的防护能力，通常用IP等级表示。其中，“IP”是“Ingress Protection”的缩写，意为“防护等级”。IP等级由两个数字组成，第一个数字表示电机外壳防护固体物质的等级，第二个数字表示电机外壳防护液体的等级。数字越高，表示电机的防护能力越强。

二、电机防尘等级的分类

根据国际标准IEC 60529规定，电机防尘等级分为0-6级，具体如下：

1.0级：无防护，即电机外壳没有任何防护措施；

2.1级：对50mm以上的物体有一定的防护能力；

3.2级：对12.5mm以上的物体有一定的防护能力；

4.3级：对2.5mm以上的物体有一定的防护能力；

5.4级：对1mm以上的物体有一定的防护能力；

6.5级：对0.1mm以上的物体有一定的防护能力；

7.6级：对粉尘完全防护，不允许任何粉尘进入电机内部。

三、电机防尘等级的应用

电机防尘等级的选择应该根据实际使用环境来确定。例如，在一些恶劣的工作环境中，如矿井、油田等，应选用防护等级较高的电机，以保证电机的正常运转。而在一些相对干净的环境中，如家居用电器等，防护等级相对较低即可。

四、如何提高电机的防尘等级

为了提高电机的防尘等级，可以采取以下措施：

1.在电机外壳上安装密封圈，防止灰尘、水汽等进入电机内部；

2.在电机外壳上喷涂防水、防尘涂料，增加外壳的防护能力；

3.应选用防护等级高的电机，以提高防护能力。

电机防尘等级是一个十分重要的参数，对于电机的使用寿命和性能有着直接的影响。因此，在选择电机时，应该根据实际使用环境，选择合适的防尘等级。同时，在使用电机时，应该注意对电机的保护，以延长电机的使用寿命。

电机设备的IP防护等级具体是什么意思？

关键词：电机防护等级,防水等级,防火等级,遮阳产品的防护,电动窗帘防护

摘 要：这里所指的外物含工具，人的手指等均不可接触到设备内之带电部分，以免触电。IP防护等级是由两个数字组成，第1个数字表示设备离尘、防止外物侵入的的等级，第2个数字表示设备防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级。

何谓IP（防护等级），什么是IP41？我们常在电机标签上看见的IP44或IP55又是指什么意思呢？大致知道这在设备电机中，表示防护等级，但具体细节含义是什么？

IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL

COMMISSION）所起草。将设备依其防尘防湿气之特性加以分级。

IP防护等级是由两个数字所组成，第1个数字表示设备离尘、防止外物侵入的等级，第2个数字表示设备防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。这里所指的外物含工具，人的手指等均不可接触到设备内之带电部分，以免触电。两个标示数字所表示的防护等级如下两表:

表一 第一个表示特性号码（数目字）所指的防护程度

第一个表示 设备具备防尘颗粒防护程度

特性号码 简短说明 定义

0 没有防护 没有特殊防护；

1 防止大于50mm之固体物件的入侵 手掌、身体（但不含故意的入侵）或直径大于50mm之固体物件；

2 防止大于12mm之固体物件的入侵 手指或不超过80mm长度的类似物件，及大于直径12mm固体物件；

3 防止大于2.5mm之固体物件的入侵 直径或厚度，超过2.5mm的工具、电线...等，及大于直径2.5mm
