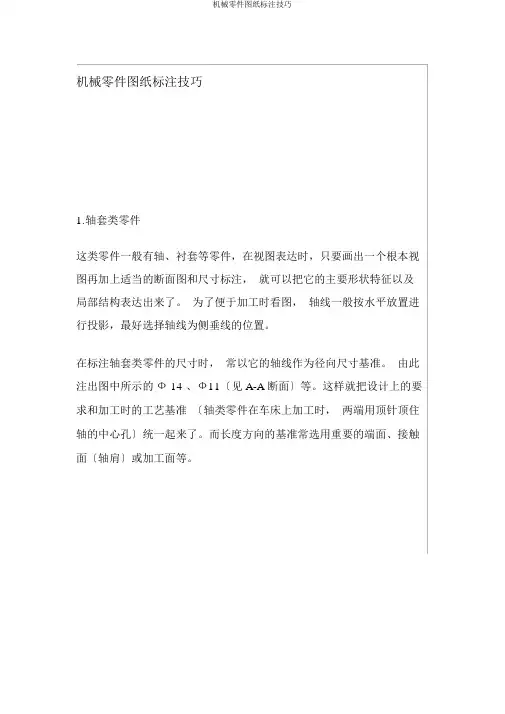

机械零件图纸标注技巧1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个根本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф 14 、Ф11〔见 A-A 断面〕等。
这样就把设计上的要求和加工时的工艺基准〔轴类零件在车床上加工时，两端用顶针顶住轴的中心孔〕统一起来了。
而长度方向的基准常选用重要的端面、接触面〔轴肩〕或加工面等。
如图中所示的外表粗糙度为Ra6.3 的右轴肩，被选为长度方向的主要尺寸基准，由此注出 13、28 、1.5 和 26.5 等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长 96 。
2.盘盖类零件这类零件的根本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图〔如左视图、右视图或俯视图〕把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的根本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T，采用剖面比拟适宜。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

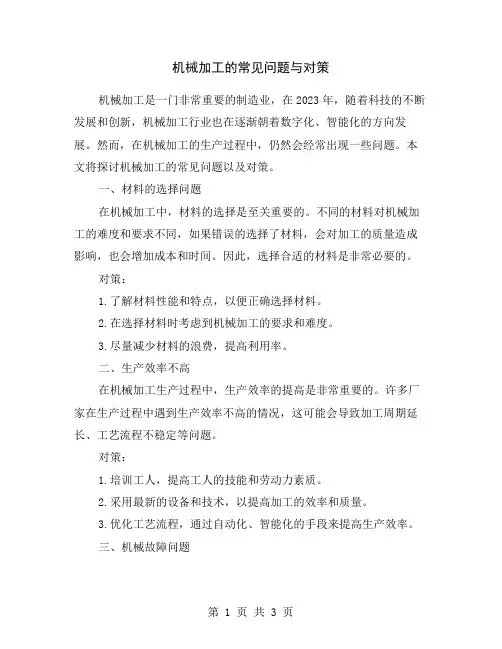

机械加工的常见问题与对策机械加工是一门非常重要的制造业，在2023年，随着科技的不断发展和创新，机械加工行业也在逐渐朝着数字化、智能化的方向发展。
然而，在机械加工的生产过程中，仍然会经常出现一些问题。
本文将探讨机械加工的常见问题以及对策。
一、材料的选择问题在机械加工中，材料的选择是至关重要的。
不同的材料对机械加工的难度和要求不同，如果错误的选择了材料，会对加工的质量造成影响，也会增加成本和时间。
因此，选择合适的材料是非常必要的。
对策：1.了解材料性能和特点，以便正确选择材料。
2.在选择材料时考虑到机械加工的要求和难度。
3.尽量减少材料的浪费，提高利用率。
二、生产效率不高在机械加工生产过程中，生产效率的提高是非常重要的。
许多厂家在生产过程中遇到生产效率不高的情况，这可能会导致加工周期延长、工艺流程不稳定等问题。
对策：1.培训工人，提高工人的技能和劳动力素质。
2.采用最新的设备和技术，以提高加工的效率和质量。
3.优化工艺流程，通过自动化、智能化的手段来提高生产效率。
三、机械故障问题机械加工的设备至关重要，如果出现机械故障情况，将会给生产造成很大的影响。
机械设备的维修和调整需要使用专业的仪器和工具，需要注意保持设备的完整性和正常操作。
对策：1.定期对机械设备进行维护和检修，保持机械设备的正常运行。
2.在使用机械设备时，要注意安全，遵守操作规程和安全操作。
3.为机械设备配备备件和工具，以备应急。
四、测量问题测量是机械加工过程中必不可少的一环，它影响着加工的精度和质量。
由于人为因素或测量工具的精度等原因，很容易出现测量误差的情况，这就会使最终结果与设计结果有偏差。
对策：1.严格按照规范操作测量工具，确保测量精度。
2.采用现代化的测量设备和技术，以提高测量精度。
3.加强对测量人员的培训和教育，提高测量技能和水平。
五、管理问题机械加工的管理问题，也是机械加工企业需要关注的重点问题之一。
管理不善将会导致劳动力的低效率，资源和能源的浪费并且会影响到企业的品质和热爱度。

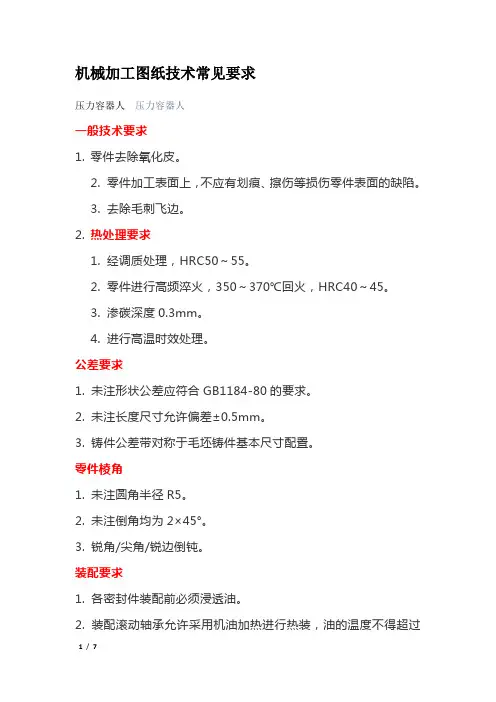

机械加工图纸技术常见要求压力容器人压力容器人一般技术要求1.零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
2.热处理要求1. 经调质处理，HRC50～55。
2. 零件进行高频淬火，350～370℃回火，HRC40～45。
3. 渗碳深度0.3mm。
4. 进行高温时效处理。
公差要求1. 未注形状公差应符合GB1184-80的要求。
2. 未注长度尺寸允许偏差±0.5mm。
3. 铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角1. 未注圆角半径R5。
2. 未注倒角均为2×45°。
3. 锐角/尖角/锐边倒钝。
装配要求1. 各密封件装配前必须浸透油。
2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
8. 装配过程中零件不允许磕、碰、划伤和锈蚀。
9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
13. 平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
14. 花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

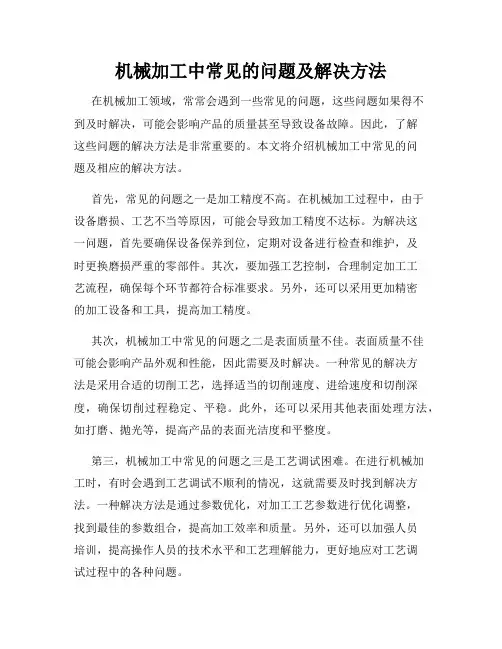

机械加工中常见的问题及解决方法在机械加工领域，常常会遇到一些常见的问题，这些问题如果得不到及时解决，可能会影响产品的质量甚至导致设备故障。
因此，了解这些问题的解决方法是非常重要的。
本文将介绍机械加工中常见的问题及相应的解决方法。
首先，常见的问题之一是加工精度不高。
在机械加工过程中，由于设备磨损、工艺不当等原因，可能会导致加工精度不达标。
为解决这一问题，首先要确保设备保养到位，定期对设备进行检查和维护，及时更换磨损严重的零部件。
其次，要加强工艺控制，合理制定加工工艺流程，确保每个环节都符合标准要求。
另外，还可以采用更加精密的加工设备和工具，提高加工精度。
其次，机械加工中常见的问题之二是表面质量不佳。
表面质量不佳可能会影响产品外观和性能，因此需要及时解决。
一种常见的解决方法是采用合适的切削工艺，选择适当的切削速度、进给速度和切削深度，确保切削过程稳定、平稳。
此外，还可以采用其他表面处理方法，如打磨、抛光等，提高产品的表面光洁度和平整度。
第三，机械加工中常见的问题之三是工艺调试困难。
在进行机械加工时，有时会遇到工艺调试不顺利的情况，这就需要及时找到解决方法。
一种解决方法是通过参数优化，对加工工艺参数进行优化调整，找到最佳的参数组合，提高加工效率和质量。
另外，还可以加强人员培训，提高操作人员的技术水平和工艺理解能力，更好地应对工艺调试过程中的各种问题。
综上所述，机械加工中常见的问题有很多种，但只要我们及时采取有效的解决方法，就能够应对这些问题，确保机械加工过程顺利进行，并最终获得优质的加工产品。
希望本文介绍的常见问题及解决方法对您有所帮助。
谢谢阅读！。

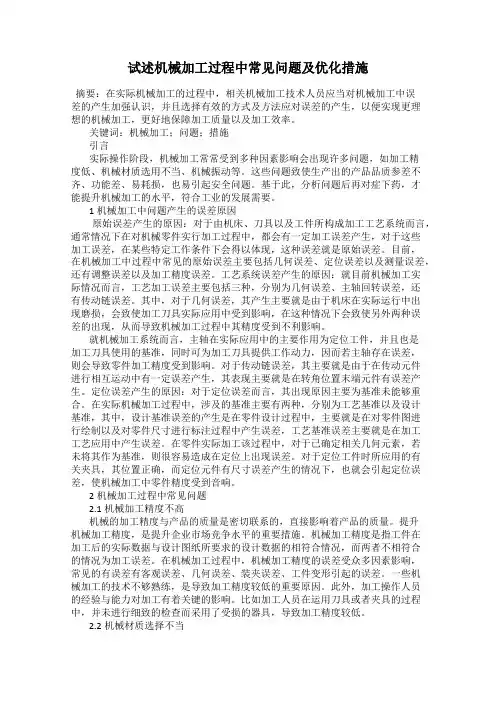

试述机械加工过程中常见问题及优化措施摘要：在实际机械加工的过程中，相关机械加工技术人员应当对机械加工中误差的产生加强认识，并且选择有效的方式及方法应对误差的产生，以便实现更理想的机械加工，更好地保障加工质量以及加工效率。
关键词：机械加工；问题；措施引言实际操作阶段，机械加工常常受到多种因素影响会出现许多问题，如加工精度低、机械材质选用不当、机械振动等。
这些问题致使生产出的产品品质参差不齐、功能差、易耗损，也易引起安全问题。
基于此，分析问题后再对症下药，才能提升机械加工的水平，符合工业的发展需要。
1机械加工中问题产生的误差原因原始误差产生的原因：对于由机床、刀具以及工件所构成加工工艺系统而言，通常情况下在对机械零件实行加工过程中，都会有一定加工误差产生，对于这些加工误差，在某些特定工作条件下会得以体现，这种误差就是原始误差。
目前，在机械加工中过程中常见的原始误差主要包括几何误差、定位误差以及测量误差，还有调整误差以及加工精度误差。
工艺系统误差产生的原因：就目前机械加工实际情况而言，工艺加工误差主要包括三种，分别为几何误差、主轴回转误差，还有传动链误差。
其中，对于几何误差，其产生主要就是由于机床在实际运行中出现磨损，会致使加工刀具实际应用中受到影响，在这种情况下会致使另外两种误差的出现，从而导致机械加工过程中其精度受到不利影响。
就机械加工系统而言，主轴在实际应用中的主要作用为定位工件，并且也是加工刀具使用的基准，同时可为加工刀具提供工作动力，因而若主轴存在误差，则会导致零件加工精度受到影响。
对于传动链误差，其主要就是由于在传动元件进行相互运动中有一定误差产生，其表现主要就是在转角位置末端元件有误差产生。
定位误差产生的原因：对于定位误差而言，其出现原因主要为基准未能够重合。
在实际机械加工过程中，涉及的基准主要有两种，分别为工艺基准以及设计基准，其中，设计基准误差的产生是在零件设计过程中，主要就是在对零件图进行绘制以及对零件尺寸进行标注过程中产生误差，工艺基准误差主要就是在加工工艺应用中产生误差。

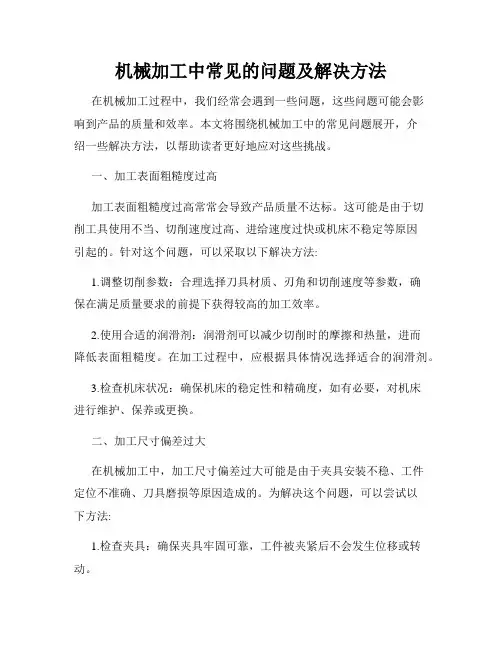

机械加工中常见的问题及解决方法在机械加工过程中，我们经常会遇到一些问题，这些问题可能会影响到产品的质量和效率。
本文将围绕机械加工中的常见问题展开，介绍一些解决方法，以帮助读者更好地应对这些挑战。
一、加工表面粗糙度过高加工表面粗糙度过高常常会导致产品质量不达标。
这可能是由于切削工具使用不当、切削速度过高、进给速度过快或机床不稳定等原因引起的。
针对这个问题，可以采取以下解决方法:1.调整切削参数：合理选择刀具材质、刃角和切削速度等参数，确保在满足质量要求的前提下获得较高的加工效率。
2.使用合适的润滑剂：润滑剂可以减少切削时的摩擦和热量，进而降低表面粗糙度。
在加工过程中，应根据具体情况选择适合的润滑剂。
3.检查机床状况：确保机床的稳定性和精确度，如有必要，对机床进行维护、保养或更换。
二、加工尺寸偏差过大在机械加工中，加工尺寸偏差过大可能是由于夹具安装不稳、工件定位不准确、刀具磨损等原因造成的。
为解决这个问题，可以尝试以下方法:1.检查夹具：确保夹具牢固可靠，工件被夹紧后不会发生位移或转动。
2.提高定位精度：采用更准确的定位方式，如使用万能角板或坐标定位等，确保工件的位置正确。
3.更换磨损刀具：定期检查和更换刀具，确保刀具的尖端锐利，避免因刀具磨损导致尺寸偏差。
三、加工过程中产生振动和噪音振动和噪音是机械加工中常见的问题，可能会导致加工质量下降、设备受损或操作人员受到伤害。
为降低振动和噪音，可以采取以下措施:1.调整加工参数：合理选择加工切削速度、进给速度和切削深度等参数，减少切削振动和噪音。
2.增加刚度：对机床进行加固，加强机床的结构刚度，减少振动和噪音的传导。
3.使用减震设备：采用减震材料或减震装置，减少机床的振动传递。
四、刀具寿命短刀具寿命短常常会导致生产效率低下和成本增加。
为延长刀具寿命，可以尝试以下方法：1.选择合适的刀具材质：针对不同材料和加工方式，选择适合的刀具材质，提高刀具的耐磨性和寿命。
