2公差复习思考题

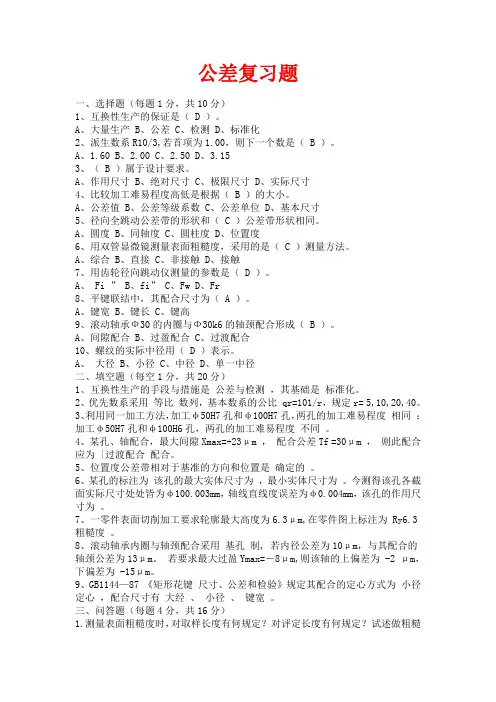

公差复习题一、选择题（每题1分，共10分）1、互换性生产的保证是（ D ）。

A、大量生产B、公差C、检测D、标准化2、派生数系R10/3,若首项为1.00，则下一个数是（ B ）。

A、1.60B、2.00C、2.50D、3.153、（ B ）属于设计要求。

A、作用尺寸B、绝对尺寸C、极限尺寸D、实际尺寸4、比较加工难易程度高低是根据（ B ）的大小。

A、公差值B、公差等级系数C、公差单位D、基本尺寸5、径向全跳动公差带的形状和（ C ）公差带形状相同。

A、圆度B、同轴度C、圆柱度D、位置度6、用双管显微镜测量表面粗糙度，采用的是（ C ）测量方法。

A、综合B、直接C、非接触D、接触7、用齿轮径向跳动仪测量的参数是（ D ）。

A、 Fi ”B、fi”C、FwD、Fr8、平键联结中，其配合尺寸为（ A ）。

A、键宽B、键长C、键高9、滚动轴承Ф30的内圈与Ф30k6的轴颈配合形成（ B ）。

A、间隙配合B、过盈配合C、过渡配合10、螺纹的实际中径用（ D ）表示。

A、大径B、小径C、中径D、单一中径二、填空题（每空1分，共20分）1、互换性生产的手段与措施是公差与检测，其基础是标准化。

2、优先数系采用等比数列，基本数系的公比 qr=101/r，规定r= 5,10,20,40。

3、利用同一加工方法，加工φ50H7孔和φ100H7孔，两孔的加工难易程度相同；加工φ50H7孔和φ100H6孔，两孔的加工难易程度不同。

4、某孔、轴配合，最大间隙Xmax=+23μm ，配合公差Tf =30μm ，则此配合应为 |过渡配合配合。

5、位置度公差带相对于基准的方向和位置是确定的。

6、某孔的标注为该孔的最大实体尺寸为，最小实体尺寸为。

今测得该孔各截面实际尺寸处处皆为φ100.003mm，轴线直线度误差为φ0.004mm，该孔的作用尺寸为。

7、一零件表面切削加工要求轮廓最大高度为6.3μm,在零件图上标注为 Ry6.3粗糙度。

第一章极限与配合§1- 1基本术语及其定义一、填空1零件装配后，其结合处形成包容与被包容的关系，凡【包容面】统称为孔，【被包容面】称为轴。

（易）2、以加工形成的结果区分孔和轴：在切削过程中尺寸山大变小的为【轴儿尺寸山小变大的为【孔】。

（易）3、尺寸山【数值】和【特定单位】组成。

（中）4、零件上实际存在的，通过【测量】获得的某一孔、轴的尺寸称为【实际（组成）要素】。

（中）5、允许尺寸变化的两个界限分别是【上极限尺寸】和【下极限尺寸h它们是以【公称尺寸】为基数来确定的。

（中）6、零件的尺寸合格时，其实际尺寸应在【上极限尺寸】和【下极限尺寸】Z 间。

（中）7、尺寸偏差可分为【极限偏差】和【实际偏差】两种，而【极限偏差】乂有【上极限】偏差和【下极限】偏差之分。

（难）8、孔的上极限偏差用【ES】表示，孔的下极限偏差用【EI】表示；轴的上极限偏差用【es】表示，轴的下极限偏差用【&】表示。

（中）9、当上极限尺寸等于公称尺寸时，其【上极限】偏差等于零；当零件的实际（组成）要素等于其公称尺寸时，其【实际】偏差等于零。

（难）10、零件的【实际（组成）要素】减其公称尺寸所得的代数差为实际偏差，当实际偏差在【上极限偏差】和【下极限偏差】之间时，尺寸为合格。

（难）口、尺寸公差是允许尺寸的【变动量】，因此公差值前不能有【“ + "或“一”】。

（中）12、在公差带图中，表示公称尺寸的一条直线称为【零线】。

在此线以上的偏差为【正儿在此线以下的偏差为【负】。

（中）13.尺寸公差带的两个要素分别是【公差带大小】和【公差带位置】。

（难）24、【公称尺寸】相同的，相互结合的孔和轴【公差带】之间的关系称为配合。

（中）15、孔的尺寸减去相配合的轴的尺寸之差为【正】时是间隙，为【负】时是过盈。

（易）16.根据形成间隙或过盈的悄况，配合分【间隙配合】、【过渡配合】和【过盈配合】三类。

（易）17.最大间隙和最小间隙统称为【极限】间隙，它们表示间隙配合中允许间隙变动的两个【界限值】。

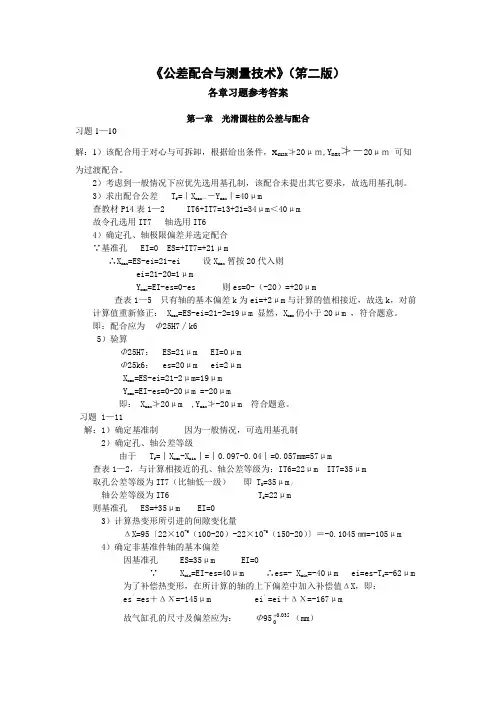

《公差配合与测量技术》（笫二版）各章习题参考答案第一章光滑圆柱的公差与配合习题1—10解：1）该配合用于对心与可拆卸，根据给出条件，x max≯20μｍ,Y max≯－20μｍ可知为过渡配合。

2）考虑到一般情况下应优先选用基孔制，该配合未提出其它要求，故选用基孔制。

3）求出配合公差 Tf =｜Xmax－－Ymax｜=40μm查教材P14表1—2 IT6+IT7=13+21=34μm＜40μm 故令孔选用IT7 轴选用IT64）确定孔、轴极限偏差并选定配合∵基准孔 EI=0 ES=+IT7=+21μm∴Xmax =ES-ei=21-ei 设Xmax暂按20代入则ei=21-20=1μmYmax=EI-es=0-es 则es=0-（-20）=+20μm查表1—5 只有轴的基本偏差k为ei=+2μm与计算的值相接近，故选k，对前计算值重新修正： Xmax =ES-ei=21-2=19μm 显然，Xmax仍小于20μm ，符合题意。

即：配合应为Φ25H7∕k65）验算Φ25H7： ES=21μm EI=0μmΦ25k6： es=20μm ei=2μm Xmax=ES-ei=21-2μm=19μmYmax=EI-es=0-20μm =-20μm即： Xmax ≯20μm ,Ymax≯-20μm 符合题意。

习题 1—11解：1）确定基准制因为一般情况，可选用基孔制 2）确定孔、轴公差等级由于 Tf =︱Xmax-Xmin︱=︱0.097-0.04︱=0.057mm=57μm查表1—2，与计算相接近的孔、轴公差等级为：IT6=22μm IT7=35μm取孔公差等级为IT7（比轴低一级）即 TD =35μm∕轴公差等级为IT6 Td=22μm则基准孔 ES=+35μm EI=03）计算热变形所引进的间隙变化量ΔX=95〔22³10-6（100-20）-22³10-6（150-20）〕＝-0.1045㎜=-105μm 4）确定非基准件轴的基本偏差因基准孔 ES=35μm EI=0∵ Xmin =EI-es=40μm ∴es=- Xmin=-40μm ei=es-Td=-62μm为了补偿热变形，在所计算的轴的上下偏差中加入补偿值ΔX，即： es＇=es＋ΔΧ=-145μm ei＇=ei＋ΔΧ=-167μm故气缸孔的尺寸及偏差应为：Φ95035.0（mm）活塞的尺寸及偏差应为 ： Φ95145.0167.0--（mm ）习题1—17解：1）减速器属于一般机械，题意已明确采用P 0级精度2）查《现代综合机械设计手册》（中） 北京出版社 P1249页轴承内径 d=45mm 外径 D=75mm 宽 B=16mm 额定径向动负荷 C=21KN 实际径向动负荷为：1500N ∴P=1500∕21000=0.07 查表1-28 P ＜0.07C 应属于轻负荷3）查表1—24 轴承内孔与轴配合的公差带应为Φ45j6 ；查表1—25 轴承和外壳配合的公差带应为φ75H7 习题1—18解：1）参照教材P45各级精度应用的范围，应选择P0级2）已知该汽车所用前轴承的负荷为轻系列深沟球轴承，型号可选为：61810 3）该轴承内孔与轴的配合查表1—24，应选公差带为：Φ50j6；查表1—25与轴承配合的外壳孔公差带为：φ65J7第二章 测量技术基础习题2—23解：1）假设经过判断，不存在已定系统误差 2）求出测量列算术平均值 X =10.01275㎜3）计算残差∑=121i νi=0 不存在未定系统误差4）计算测量列单次测量值的标准差S ≈1.865μm5）判断粗大误差3S=3³1.865μm=5.595μm由于测量列的各残差值皆小于3S ，故无粗大误差 6）计算测量列总体算术平均值的标准偏差-xσ=nS =12865.1≈0.54μm7）计算测量列总体算术平均值的测量极限误差-）（x lim δ=±3-xσ=0.543⨯±μm=62.1±μm ≈1.6μm8）确定测量结果单次测量结果（第五次） X 5=10.014±3S=10.014±0.0056㎜算术平均值表示的测量结果 X C =-x ±3-xσ=10.01275±0.0016㎜习题2—24解：1）如果只测量1次，则测量值20.020㎜为不定值（∵S=0），此时测量结果 为20.020±lim δ＝20.020±0.005㎜ 即测量值可能为20.025～20.015㎜内的任何值。

《公差配合与技术测量》复习及答案要点《公差配合与技术测量》复习题一、填空题1、 所谓互换性，就是___ ____的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2、极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为 。

3、配合公差带具有 和 两个特性。

配合公差带的大小由 决定；配合公差带的位置由 决定。

4、 孔的最大实体尺寸即孔的__ ______极限尺寸，轴的最大实体尺寸为轴的__ _ _极限尺寸，当孔、轴以最大实尺寸相配时，配合最__ ______。

5、若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线__ ______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线__ ______。

6、+0.0210Φ30 的孔与-0.007-0.020Φ30 的轴配合，属于__ ____ _制__ ______配合。

7、圆度的公差带形状是_____________________ 区域，圆柱度的公差带形状是__________ 区域。

8、评定表面粗糙度高度特性参数包括 、 和 。

9、选择基准制时，应优先选用 ，原因是 。

10、M24×2-5g6g 螺纹中，其公称直径为 ，大径公差带代号为 ，中径公差带代号为 ，螺距为 ，旋合长度为 。

11、大径为30mm 、螺距为2mm 的普通内螺纹，中径和小径的公差带代号都为6H ，短旋合长度，该螺纹代号是 。

12、配合是指_____ _____相同的孔和轴的_____ ___之间的关系，孔的公差带在轴的公差带之上为_____ __配合；•孔的公差带与轴的公差带相互交迭__ _____配合；孔的公差带在轴的公差带之下为__ ______配合。

13、独立原则是指图样上给出被测要素的尺寸公差与_ ____ 各自独立，彼此无关，分别满足要求的公差原则。
