UNIVERSAL CIRCUIT BREAKER浙江天正电气股份有限公司浙江天正电气股份有限公司天e电气官方网站万能式断路器嘉兴智能电器产业园为了您的安全请在操作前阅读说明书 请联系授权的服务人员进行检查、维修、调整 请由专业人员进行拆解维修安全警告：THW1THW1万能式断路器005ＴＨＷ１系列断路器结构图断路器选型表产品参数表智能控制器介绍智能控制器功能区别及增选智能控制器保护特性产品附件介绍产品二次回路接线图双电源控制器接线图产品外形及安装尺寸图产品运行条件产品订货须知ＴＨＷ１万能式断路器目录００５００６００７００９０１３０１５０２１０３２０３８０４００５１０５３Catalogue1抽屉座2本体3面罩4智能控制器5电动操作机构6辅助7欠压脱扣器分励脱扣器闭合电磁铁8二次接线端子45768123ＴＨＷ１系列ＴＨＷ１系列断路器选型表序号12345678910111213141516TH壳架断路器11600 2000 3200 4000 6300常规:无 H：高分断3P 4P200A …… 6300A固定 抽屉水平 垂直 上水平下垂直 下水平上垂直缺省：M型 除缺省外,其他型号控制器需注明：3M型 3H型 3P+N（T型）3P+N（W型）AC220V/230V AC380V/400V DC220V DC110V如有多种电压等级特殊说明中说明缺省:无 选配:欠压瞬时欠压延时1s/3s/5s/7s缺省:无 AC220V/230V AC380V/400V当欠压电压与控制回路电压不一致时,需要注明缺省：四开四闭选配(需注明）:五开五闭 六开六闭缺省：无高原 湿热 环保 盐雾 低温缺省：无 杠杆联锁 缆绳联锁 一锁一钥匙两锁一钥匙 三锁一钥匙 加长母排 电气三位置指示门连锁 双电源控制器 按钮锁 ……企业代号产品大类设计序号壳架电流分断能力极数额定电流安装方式接线方式控制器代号控制回路电压欠压脱扣器类型辅助触头代号欠压脱扣器电压应用场合特殊要求序号说明TH W120002000A AC220V/230V AC220V/230V3P1S3M型杠杆联锁抽屉五开五闭水平高原H４２１５３６１２８９７１１１０１３１４１５１６产品参数表THW1系列万能式断路器（以下简称断路器），适用于交流50Hz，额定电压AC380V~AC690V，额定电流200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。
常用继电器符号表示
常用继电器符号表示如下：
1.电磁继电器：EMR 电磁继电器是一种利用电磁铁控制电路的继电器。
电气文字符
号为EMR。
2.固态继电器：SSR 固态继电器是一种利用半导体器件控制电路的继电器。
电气文字
符号为SSR。
3.磁保持继电器：MCR 磁保持继电器是一种利用永久磁铁来保持电路状态的继电器。
电气文字符号为MCR。
4.其他常用符号：
•电流继电器KA 、LJ。
•负序电流继电器KAN、FLJ。
•零序电流继电器KAZ、LLJ。
•电压继电器KV、YJ。
•正序电压继电器KVP、ZYJ。
•负序电压继电器KVN、FYJ。
•零序电压继电器KVZ、LYJ。
•时间继电器KT、SJ。
•功率继电器KP、GJ。
•差动继电器KD、CJ。
•信号继电器KS、XJ。
•信号冲击继电器KAI、XMJ。
•继电器KC、ZJ。
•热继电器KR、RJ。
•阻抗继电器KI、ZKJ。
5.线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长
方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的位置上。
这些符号只是常用的，实际上还有很多其他类型的继电器，它们的符号也会有所不同，具体可以查阅相关文献资料或咨询电气工程师了解更多信息。
功率继电器的参数功率继电器是一种常见的电器设备，用于控制高功率电流的开关。
它具有多种参数，这些参数在选择功率继电器时非常重要。
本文将从不同的角度介绍功率继电器的参数，以帮助读者更好地了解和选择合适的功率继电器。
1. 额定电流（Rated Current）额定电流是功率继电器能够承受的最大电流值，通常以安培（A）为单位。
在选择功率继电器时，需要根据实际电路中的负载电流来确定所需的额定电流。
如果负载电流超过了功率继电器的额定电流，可能会导致功率继电器过载、损坏甚至发生火灾等危险情况。
2. 额定电压（Rated Voltage）额定电压是功率继电器能够承受的最大电压值，通常以伏特（V）为单位。
在选择功率继电器时，需要根据实际电路中的电压来确定所需的额定电压。
如果电压超过了功率继电器的额定电压，可能会导致继电器的击穿或损坏。
3. 开关电流（Switching Current）开关电流是功率继电器能够承受的最大开关电流值，通常也以安培（A）为单位。
在实际应用中，负载电流往往会存在瞬时增加的情况，因此功率继电器的开关电流要大于负载电流，以确保可靠的开关操作。
4. 功率损耗（Power Loss）功率损耗是功率继电器在工作过程中产生的能量损失，通常以瓦特（W）为单位。
功率损耗会导致功率继电器发热，影响其工作效率和寿命。
因此，在选择功率继电器时，需要考虑功率损耗的大小，并根据实际需求做出合理的选择。
5. 继电器类型（Relay Type）功率继电器根据其触点的结构和工作原理可以分为不同的类型，如电磁继电器、固态继电器等。
每种类型的继电器都有其适用的场景和特点。
例如，电磁继电器适用于大功率、高电压的开关控制，而固态继电器则适用于快速开关和高频率开关控制。
6. 继电器寿命（Relay Life）继电器寿命是指功率继电器能够正常工作的预期时间，通常以开关次数来衡量。
继电器寿命与其内部元件的质量、工作环境等因素密切相关。

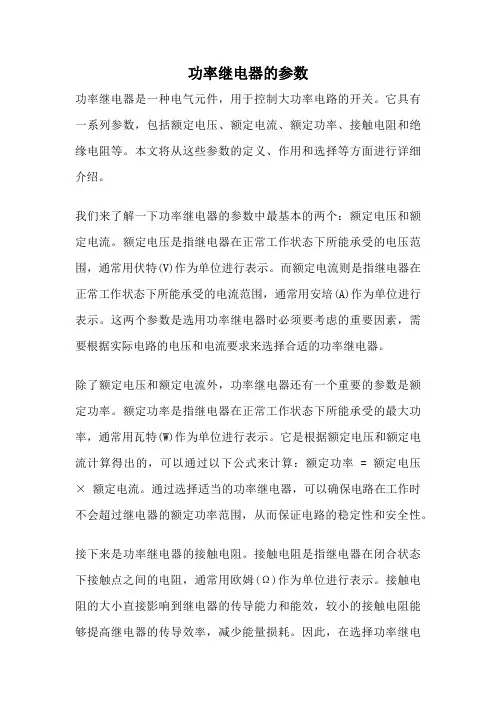

功率继电器的参数功率继电器是一种电气元件，用于控制大功率电路的开关。
它具有一系列参数，包括额定电压、额定电流、额定功率、接触电阻和绝缘电阻等。
本文将从这些参数的定义、作用和选择等方面进行详细介绍。
我们来了解一下功率继电器的参数中最基本的两个：额定电压和额定电流。
额定电压是指继电器在正常工作状态下所能承受的电压范围，通常用伏特(V)作为单位进行表示。
而额定电流则是指继电器在正常工作状态下所能承受的电流范围，通常用安培(A)作为单位进行表示。
这两个参数是选用功率继电器时必须要考虑的重要因素，需要根据实际电路的电压和电流要求来选择合适的功率继电器。
除了额定电压和额定电流外，功率继电器还有一个重要的参数是额定功率。
额定功率是指继电器在正常工作状态下所能承受的最大功率，通常用瓦特(W)作为单位进行表示。
它是根据额定电压和额定电流计算得出的，可以通过以下公式来计算：额定功率 = 额定电压× 额定电流。
通过选择适当的功率继电器，可以确保电路在工作时不会超过继电器的额定功率范围，从而保证电路的稳定性和安全性。
接下来是功率继电器的接触电阻。
接触电阻是指继电器在闭合状态下接触点之间的电阻，通常用欧姆(Ω)作为单位进行表示。
接触电阻的大小直接影响到继电器的传导能力和能效，较小的接触电阻能够提高继电器的传导效率，减少能量损耗。
因此，在选择功率继电器时，要根据实际需要选择接触电阻较小的继电器，以提高电路的传导效率。
绝缘电阻是功率继电器的另一个重要参数。
绝缘电阻是指继电器在断开状态下绝缘材料之间的电阻，通常用兆欧姆(MΩ)作为单位进行表示。
绝缘电阻的大小直接影响到继电器的绝缘性能，较大的绝缘电阻能够有效地防止继电器在高电压下发生漏电现象，保证电路的安全性。
因此，在选择功率继电器时，要选择具有较高绝缘电阻的继电器，以提高电路的绝缘性能。
除了上述参数外，还有一些其他的参数也需要考虑，例如工作温度范围、机械寿命和响应时间等。
