GL-10系列过流继电器1 用途GL-10系列反时限过流继电器具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。
当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。
本产品符合IEC255-4《他定时限单输入激励量的量度继电器》。
2 结构与工作原理GL-11、12、13、14型继电器具有一付动合主触点或一付动断主触点。
GL-15、16型继电器具有一付过渡转换主触点。
保证了在继电器的动作过程中，电流互感器的二次回路不至会开路。
GL-13、14、16型继电器除上述主触点外，还有一付由感应元件操作的延时信号触点。
主触点只受电磁元件控制，不具有反时限时间特性。
继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。
另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。
继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。
用手旋转返回机构，可使信号牌返回，并不需取下外壳。
继电器装在垂直面板上，可以板前或板后接线。
其外形图见图1，安装开孔图见图2，端子图见图3。
前面接线后面接线图1 外形图3 技术要求3.1 继电器的额定数值与调整范围列于表1中表13.2 继电器的延时特性见图4(动作电流倍数)(a)GL-11、12延时特性曲线图4 延时特性3.3 继电器线圈的长期允许电流为110%额定电流。
3.4继电器的返回系数，对于GL-11、12型应不小于0.85，对于GL-13、14、15、16型应不小于0.8。
3.5 当电流为继电器的整定电流时，继电器的功率消耗不大于15VA。
3.6 触点性能3.6.1 动合主触点性能动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路，应当由其它触点担任(例如：油开关的辅助触点)。
3.6.2 动断主触点性能动断主触点在电压不大于250V，电流不大于0.5A的直流有感负荷电路(电路的时间常数为5±0.75ms)中，断开功率为50W；在电压不大于250V，电流不大于2A的交流电路(电路的功率因数为0.4±0.1)中，断开功率为250VA。
高压电动机保护 Final revision by standardization team on December 10, 2020.高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。
对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。
对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，应装设纵联差动保护。
当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机，以及为了保证重要电动机自启动而需要断开的次要电动机，应装设低电压保护，一般带有~时限作用于跳闸，但是为了保证人身和设备的安全，在电源电压长时间小时后，须从系统中自动断开的电动机，也需要装设低电压保护，一般带有5~10s时限作用于跳闸。
一、高压电动机的相间短路保护－对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。
也可以采用两相差接线，即两相一继电器接线。
电流速断的动作电流按躲过电动机的最大启动电流来整定。
二、电动机的过压保护－过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。
由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。
过负荷的动作电流按躲过电动机的最大启动电流来整定。
过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。
三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。
对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。
DL-10系列电流继电器
一、应用范围
DL-10系列电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继
电保护装置线路中，作为过电流启动元件。
二、主要技术参数据
动作时间：在1.1倍实测动作值时，动作时间不大于0.12s；在2倍实测动作值时，动
作时间不大于0.04s。
●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流
有感负荷电路中，产品输出触点的断开容量为50W。
输出触点在上述规定的负荷条件下，产
品能可靠动作及返回5×104次。
输出触点长期允许接通电流为5A。
●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能
承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、内部接线
Tel:021-********
1
四、外形及开孔尺寸
Tel:021-********
2。

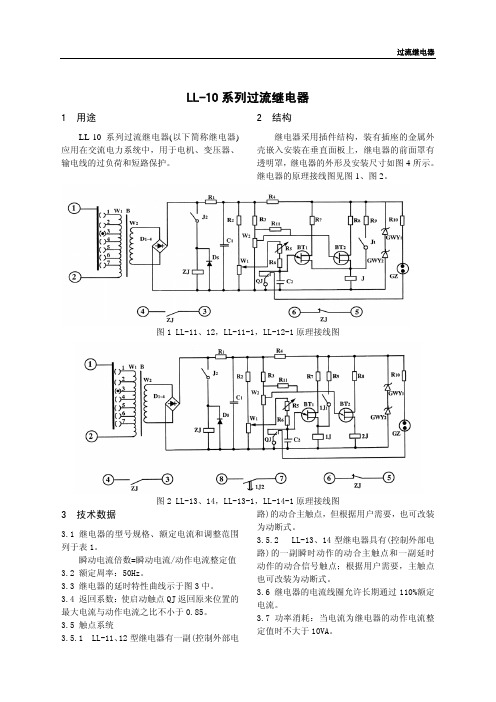

过流继电器LL-10系列过流继电器1 用途LL-10系列过流继电器(以下简称继电器)应用在交流电力系统中，用于电机、变压器、输电线的过负荷和短路保护。
2 结构继电器采用插件结构，装有插座的金属外壳嵌入安装在垂直面板上，继电器的前面罩有透明罩，继电器的外形及安装尺寸如图4所示。
继电器的原理接线图见图1、图2。
图1 LL-11、12，LL-11-1，LL-12-1原理接线图图2 LL-13、14，LL-13-1，LL-14-1原理接线图3 技术数据3.1 继电器的型号规格、额定电流和调整范围列于表1。
瞬动电流倍数=瞬动电流/动作电流整定值3.2 额定周率：50Hz。
3.3 继电器的延时特性曲线示于图3中。
3.4 返回系数：使启动触点QJ 返回原来位置的最大电流与动作电流之比不小于0.85。
3.5 触点系统3.5.1 LL-11、12型继电器有一副(控制外部电路)的动合主触点，但根据用户需要，也可改装为动断式。
3.5.2 LL-13、14型继电器具有(控制外部电路)的一副瞬时动作的动合主触点和一副延时动作的动合信号触点；根据用户需要，主触点也可改装为动断式。
3.6 继电器的电流线圈允许长期通过110%额定电流。
3.7 功率消耗：当电流为继电器的动作电流整定值时不大于10VA。
阿城静态继电保护表1注：特殊规格LL-10-1(11-1，12-1，13-1，14-1)瞬动电流倍数为4～12，其余参数与LL-10系列对应。
3.8 接触能力3.8.1 动合主触点在电压为220V的情况下，能接通直流或交流5A，但是断开它所接通的电路应当由别的触点，例如：油开关的辅助触点来进行；3.8.2 动断主触点在电压不大于220V，能断开交流2A。
如果被控制电路是由变流器供电并与继电器触点并联且当电流为4A时，其总电阻不大于4Ω，则继电器的触点在电流不大于50A 的情况下，能将这个电路分流接通与分流断开。
3.8.3 动合信号触点在电压为220V的情况下，能接通或断开电流为0.2A的直流无感电路或电流为0.5A的交流电路。
