落料冲孔复合模具设计说明
一、模具结构设计
1.模具类型：落料冲孔复合模具由上模、下模和导向列组成。根据工件的要求和形状，模具可以分为单向落料冲孔模、双向落料冲孔模和多向落料冲孔模等类型。
2.上模设计：上模一般由模座、上模板、射针等部分组成。上模板与下模具配合使用，冲击力传递到工件上。上模板应尽可能减小重量，提高模具寿命。
3.下模设计：下模由模座、下模板、导柱等部分组成。下模板与上模具配合使用，负责支撑工件并传递冲压力。下模板应具备足够的强度和刚度，以保证冲孔过程中不变形。
4.导向列设计：导向列用于保证上模与下模的定位精度。导向柱是最常见的导向结构，其作用是使上模和下模在冲孔过程中保持相对位置的稳定性和精确性。
二、材料选择
1.模具材料：常用于落料冲孔复合模具的材料有Cr12MoV、SKD11、SKH-9等。这些材料具备良好的硬度、抗磨性和耐冲击性能，能够满足加工要求，并延长模具使用寿命。
2.工作板材：根据冲孔工件的特点和材料选择不同的板材，如不锈钢板、铝合金板、冷轧板等。工作板材的选择应考虑其刚度、强度和耐磨性能，以提高冲孔质量和效率。
三、加工工艺 1.毛坯选择：根据工件要求，选择适合的板材作为冲孔模具的毛坯。在选择毛坯时，要注意其尺寸和平整度，以便后续的加工和使用。
2.模具加工：模具的加工过程包括车削、铣削、铣孔、磨削、钳工和装配等工序。在加工过程中要注意控制尺寸精度和表面质量，确保模具在使用中的稳定性和寿命。
3.表面处理：模具的表面处理可以采用镀铬、硬质合金喷涂、表面渗碳等技术。表面处理能够提高模具的耐磨性和抗腐蚀性，延长模具的使用寿命。
4.模具调试：模具制造完成后，需要进行调试和试模。通过调试，可以检查模具的定位精度、冲孔质量和加工效率，确保模具满足设计要求。
综上所述，落料冲孔复合模具设计需要考虑模具结构、材料选择和加工工艺等方面。通过合理的设计和加工，可以提高模具的使用寿命和冲孔质量，满足金属加工的需求。同时，在实际应用中，还需要根据具体工件的要求进行相应的调整和改进。
汽车模具结构设计标准规范
汽车模具结构设计需要遵循一定的标准规范，以确保其质量和安全，具体要求如下：
1. 尺寸标准：模具尺寸应符合汽车零部件的尺寸要求。参考汽车零部件的图纸和技术要求，确保模具的尺寸精度满足设计标准。
2. 材料要求：模具材料应选择高强度、高硬度和耐磨损的材料，如合金钢、硬质合金等。材料的选择应满足使用寿命和使用环境的要求。
3. 结构设计：模具的结构设计应合理，确保其刚度和稳定性。模具应易于加工和组装，并且便于维护和维修。模具的零件要求尽量简化，以降低生产成本。
4. 冷却系统：模具应设计合理的冷却系统，以确保汽车零部件在注塑过程中能够快速冷却并保持一定的温度控制。
5. 注塑工艺要求：模具设计应考虑汽车零部件的注塑工艺要求，如射胶系统、射胶口的设置、充模比例等。确保汽车零部件的质量和表面质量满足设计要求。
6. 模具的标准件选用：模具应尽量选用标准件进行设计和组装，并确保标准件的质量和可靠性。
7. 强度和刚度计算：模具结构应进行强度和刚度计算，确保其能够承受正常工作状态下的载荷和应力，并防止变形。
8. 表面处理：模具的表面处理应根据汽车零部件的要求进行选择，如电镀、喷涂等。确保汽车零部件的表面质量和外观满足设计要求。
总之，汽车模具结构设计应符合汽车零部件的要求，并满足强度、刚度、耐磨性和可维护性等方面的要求，以确保模具在使用过程中的安全和稳定性。同时，还需要考虑到生产工艺和成本等因素，综合各个方面进行设计，以提高汽车零部件的生产效率和质量。

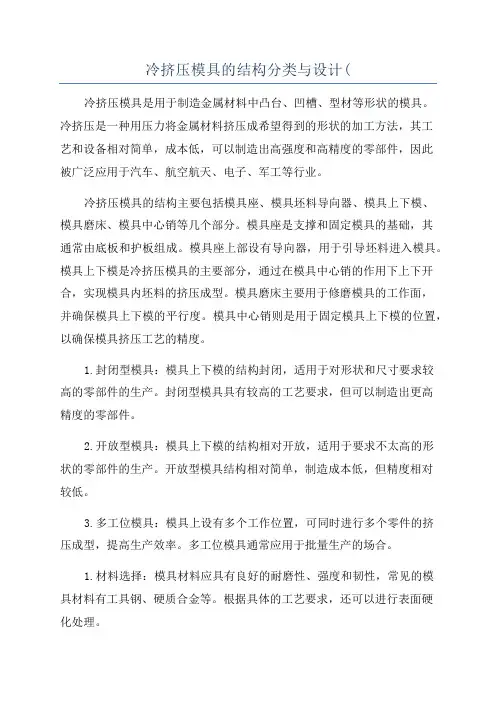

冷挤压模具的结构分类与设计(
冷挤压模具是用于制造金属材料中凸台、凹槽、型材等形状的模具。冷挤压是一种用压力将金属材料挤压成希望得到的形状的加工方法，其工艺和设备相对简单，成本低，可以制造出高强度和高精度的零部件，因此被广泛应用于汽车、航空航天、电子、军工等行业。
冷挤压模具的结构主要包括模具座、模具坯料导向器、模具上下模、模具磨床、模具中心销等几个部分。模具座是支撑和固定模具的基础，其通常由底板和护板组成。模具座上部设有导向器，用于引导坯料进入模具。模具上下模是冷挤压模具的主要部分，通过在模具中心销的作用下上下开合，实现模具内坯料的挤压成型。模具磨床主要用于修磨模具的工作面，并确保模具上下模的平行度。模具中心销则是用于固定模具上下模的位置，以确保模具挤压工艺的精度。
1.封闭型模具：模具上下模的结构封闭，适用于对形状和尺寸要求较高的零部件的生产。封闭型模具具有较高的工艺要求，但可以制造出更高精度的零部件。
2.开放型模具：模具上下模的结构相对开放，适用于要求不太高的形状的零部件的生产。开放型模具结构相对简单，制造成本低，但精度相对较低。
3.多工位模具：模具上设有多个工作位置，可同时进行多个零件的挤压成型，提高生产效率。多工位模具通常应用于批量生产的场合。
1.材料选择：模具材料应具有良好的耐磨性、强度和韧性，常见的模具材料有工具钢、硬质合金等。根据具体的工艺要求，还可以进行表面硬化处理。 2.结构设计：结构设计应根据零件的形状和尺寸来确定。模具的结构应尽量简单，以便于制造和维护，同时还需要考虑模具的强度和刚度。
3.工作面设计：工作面需要考虑零件的形状和尺寸，工作面的形状应尽量与零件的形状相匹配，以确保成型质量。
4.导向装置：导向装置用于引导坯料进入模具，并确保上下模的相对位置的准确性。导向装置应结构简单，操作方便。
5.挤压力的确定：挤压力的大小直接影响到成型质量和模具的寿命。挤压力的确定需要考虑零件的形状和尺寸，以及材料的性能。
压铸模具结构设计
1.铸件的形状和尺寸：根据铸件的形状和尺寸确定模具的结构，包括模具的上下模座、模具腔和底座等。
2.注塑系统设计：注塑系统是指将熔融金属注入模具腔中的系统。注塑系统设计包括溢流口、进流口和排气口等。
3.冷却系统设计：冷却系统是指为了将熔融金属冷却成固态铸件而设计的系统。冷却系统设计需要考虑冷却水的进出口位置和冷却通道的布置等。
4.驱动系统设计：驱动系统是指用于打开和关闭模具的系统。驱动系统设计需要考虑模具的开合速度和力度等。
5.寿命和维护性设计：模具在使用过程中需要经受高温和高压力等作用，容易磨损和疲劳。寿命和维护性设计需要考虑材料的选择和表面处理等。
6.系统集成设计：压铸模具结构设计需要和其他相关系统进行集成，包括压铸机械、控制系统和自动化系统等。
除了以上几个方面，压铸模具结构设计还需要考虑产品的特殊要求，如产品壁厚、孔洞和表面质量等。
在压铸模具结构设计的过程中，需要进行一系列的分析和计算，如强度分析、流动模拟和热处理分析等。同时，还需要考虑生产工艺和经济效益等因素。
总之，压铸模具结构设计是一个综合性的工程问题，需要考虑多方面的因素，以满足产品的要求和工艺的需要。
