当前位置：文档之家 › BaTiO_3与CaCu_3Ti_4O_12_的介电性能比较

BaTiO_3与CaCu_3Ti_4O_12_的介电性能比较

  • 格式：pdf
  • 大小：309.96 KB
  • 文档页数：6

第28卷第5期Vol.28　No.5丽水学院学报JOURNALOFLISHUIUNIVERSITY2006年10月Oct.2006

BaTiO3与CaCu3Ti4O12的介电性能比较Ξ任清褒1,2,蒋永清1(1.丽水学院数理学院,浙江丽水　323000;2.浙江大学物理系,浙江杭州　310027)

摘要:分别采用溶胶-凝胶法和固相反应法制备BaTiO3纳米粉体和CaCu3Ti4O12多晶块材,并系

统地研究两者的介电性能。实验结果表明:BaTiO3体相陶瓷的介电性能受温度的影响较大,当频率

在200～150000Hz范围内变动时,其室温介电常数ε最高达2967,具有很好的频率稳定性、介电损

耗小,可用来制作某些电子元件;然而CaCu3Ti4O12多晶块材的介电常数ε在(1kHz,300K)时高达

14000,并在100～350K的温区内基本保持恒定,具有极好的温度稳定性。因此,在现实的应用过程

中,CaCu3Ti4O12多晶块材以高介电常数、受温度影响变化小、介电损耗小等优点而更具应用前景。

关键词:溶胶-凝胶法;固相反应法;BaTiO3纳米粉体;CaCu3Ti4O12多晶块材;介电常数

中图分类号:O482.4 文献标志码:A 文章编号:1008-6749(2006)05-0033-06

ComparisonofDielectricPropertybetweenBaTiO3andCaCu3Ti4O12

RenQingbao1,2,JiangYongqing1

(1.CollegeofMathematicsandPhysics,LishuiUniversity,LishuiZhejiang323000,China;

2.DepartmentofPhysics,ZhejiangUniversity,HangzhouZhejiang310027,China)

Abstract:Nano-powderBaTiO3andpolycrystallinebulkCaCu3Ti4O12werepreparedsuccessfullybySol-Gelprocess

andsolid-statereaction,respectively,thedielectricpropertiesforbothmaterialsareinvestigatedsystematically.The

experimentresultsshowthatthedielectricpropertiesofBaTiO3bulkceramicsareverysensitivetothetemperature.At

roomtemperature,intherangeoffrequency200～150000Hz,itsdielectricconstantisalmostunchangedandashigh

as2967,itsdielectriclossisverylowsothatitcanbeusedtofabricatesomeelectricdevice.Whilethedielectriccon2

stantεofpolycrystallinebulkCaCu3Ti4O12isashighas14000atT=300Kandf=1kHz.Moreover,thevalueof

εremainsconstantintherangeoftemperature100～350K.Comparingthedielectricpropertiesof

thetwomaterials,

polycrystallinebulkCaCu3Ti4O12willhavemoreadvantagesinpracticalapplicationsduetoitshighdielectricconstant,

insensitivetotemperatureandlowdielectricloss.

Keywords:Sol-Gelprocess;solid-statereaction;nano-powderBaTiO3;polycrystallinebulkCaCu3Ti4O12;dielectric

constant

Ξ收稿日期:2006-08-26

　基金项目:国家自然科学基金资助项目(10274070);丽水学院重点扶持项目(FC06003)

　作者简介:任清褒(1962-　),男,浙江宁海人,副教授。0　引言

目前,具备高介电常数性质的材料是以钙钛矿结构的BaTiO3为代表的铁电体。因BaTiO3具有高介电常数,优良的铁

电、压电、耐压和绝缘性能[1],其超细粉末被大量用于多层电容器、印刷电路板、集成电路、压电陶瓷等电子陶瓷元件的制

作,并最后应用于电子计算机、移动通讯电话、电话程控交换机、民用卫星通讯器材等领域。因而BaTiO3是一种需求量大、

价值高的粉体体系,并已纳入我国“十五”规划863计划中的信息功能材料研究专题[2]。然而,普通粗晶粒纯BaTiO3陶瓷

的介电常数ε在室温时约1400,当温度在-25～+85℃范围变化时,其Δε/ε为-39.4%～-16.7%;而在居里点Tc(120

℃)附近,介电常数ε却增加得很快,可以高达6000～10000[3～5]。由此可见,粗晶粒BaTiO3陶瓷的介电性能受温度的影

响变化较大,这在实际应用时将会造成器件因电容变化而不能稳定地工作。所以科技工作者长期以来一直在寻找室温附

近较宽的温区内具有高介电常数、低损耗、高稳定性的铁电材料。2000年,Subramanian等人[6]首次报道钙钛矿体心立方结

构的CaCu3Ti4O12材料正好具有这种特性,该材料在1kHz交流电场作用下其ε高达12000,在100K到室温甚至更高的温

度范围内,这个数值基本保持恒定,不存在温度相关性ε(T)[6-7]。2001年,Homes等人[8]又发现其单晶样品的低频介电

常数ε可达105。CaCu3Ti4O12材料所表现出的这些优异介电性能很有可能使其成为信息存储记忆器件更新换代最现实的

候选材料,但当T<100K时ε将急剧地下降2个数量级迄今还不能给出合理的说明[6]。因此,BaTiO3和CaCu3Ti4O12材

料的介电特性显然有所不同,我们认为完全有必要来探讨用纳米粉体制成的BaTiO3体相陶瓷与CaCu3Ti4O12多晶块材的

介电性能及其物理机制,为实际开发这2种材料的应用做一些基础性的研究工作。

1　样品的制备

1.1　采用溶胶-凝胶(Sol-Gel)法制备BaTiO3纳米粉体

采用均匀度高、烧结温度低、易于改性、工艺简单、成本低的Sol-Gel法制备BaTiO3纳米粉体[9]。具体操作过程如下:

以硬脂酸为溶剂和反应物,首先在水浴、搅拌条件下加入Ba(OH)2・8H2O反应一段时间,生成硬脂酸钡,再加入化学计量的

Ti(OC4H9)4,反应得到白色的溶胶,放置24h自然干燥形成了白色不透明的干凝胶。将干凝胶分别在650℃、750℃、850

℃、950℃下焙烧1h,得到了不同焙烧温度下的BaTiO3纳米粉体。然后从不同焙烧温度所得到的BaTiO3粉体中加入8%

的PVA(聚乙烯醇)水溶液作为粘结剂,在8MPa的压力下压制成陶瓷圆片(直径约为10mm,厚度约为1mm),在1300℃

煅烧2h而制成BaTiO3体相陶瓷。在实验中Ti(OC4H9)4为化学纯,其余药品均为分析纯。

1.2　采用固相反应法制备CaCu3Ti4O12多晶块材

采用传统的固相反应法制备CaCu3Ti4O12多晶块材。首先取纯度≥99.9%的CaCO3,CuO和TiO2粉末,按所需样品的

名义组分混合,在玛瑙研钵中充分研磨。然后在600℃预烧14h,重新研磨后,在1000℃焙烧12h,继续研磨,并压成直径

为10.86mm、厚度为2.78mm的薄圆片,最后在空气中1100℃烧结26h,随炉冷却缓慢地降至室温。其中升温速率约为

250℃/h,降温速率约为200℃/h。

再将上述方法制备的这些BaTiO3和CaCu3Ti4O12陶瓷圆片的一面涂敷导电银胶,另一面用溅射法镀上银,制成金属-

铁电体-金属(M-I-M)结构,作为测试用电极。实验时,采用ZL5型智能LCR测量仪对样品的电容C和介电损耗tanδ

进行测量,电桥的基本精确度为0.05%。

2　实验结果和讨论

2.1　BaTiO3体相陶瓷的介电性能

用乙醇做分散介质,在透射电镜下观察不同焙烧温度所制得的BaTiO3粉体的晶粒大小和形貌,结果表明:650℃时约

为20～30nm,750℃时约为30～40nm,850℃时约为40～50nm,950℃时约为60～70nm;在粒子较小时,其形状趋向于

球形,而当粒子长大时,粒子的立方和四方形状就越来越明显。

在750℃下焙烧得到的BaTiO3纳米粉体,经X射线衍射检验为四方晶系结构,但有的分裂不是很明显,可能是由于粉

末的颗粒小,使得衍射峰宽化所致。在立方相中,Ti离子位于氧八面体中心,整个晶体无自发极化,是顺电相,空间群为

Pm3m。BaTiO3在顺电相的晶胞边长约为0.4nm,每个晶胞含一个化学式单元,各个原子的坐标为:Ba(000);Ti(1/21/2

1/2);3O(1/21/20),(1/201/2),(

01/21/2)[10]。下面将侧重讨论在750℃下焙烧所得到的纳米粉体制成的BaTiO3体

相陶瓷的介电性能。

2.1.1　BaTiO3体相陶瓷的介电常数ε与频率f的关系

图1给出在750℃下焙烧、1300℃煅烧后得到的BaTiO3体相陶瓷室温下介电常数ε与频率f的变化关系。从图1可43丽水学院学报 2006年以看出:当频率在200～150000Hz范围内变化时,其介电常数ε基本保持不变,根据公式ε=4πKCd/S计算得出的ε值为

2713,式中K=9.0×109N・m2/C2,S为电极的面积(m2),d为电容器的厚度(m);而当频率低于200Hz时,其介电常数ε

随频率f的增加而急剧下降。BaTiO3体相陶瓷的介电常数比其单晶(沿[100]晶向ε=4000)的值要低,究其原因是体相陶

瓷的多孔性造成的;同时,晶粒度的大小也将会影响介电常数值,当晶粒尺寸小于某一个数值时,介电常数会随晶粒度的减

小而降低;此外,M-I界面和晶粒间界中存在的非铁电层,其介电常数较低,从而降低了体相陶瓷总的介电常数[2]。

2.1.2　BaTiO3体相陶瓷的介电损耗tanδ与频率f的关系

图2给出在750℃下焙烧、1300℃煅烧后得到的BaTiO3体相陶瓷室温下介电损耗tanδ随频率f的变化关系。从图2

不难看出:当频率在200～150000Hz范围内变化时,其介电损耗tanδ的值约为0.05,基本保持不变;当f<200Hz时,其

介电损耗tanδ随频率f的增加而下降。

2.1.3　BaTiO3体相陶瓷的介电常数ε与焙烧温度T之间的关系

采用Sol-Gel法制备的BaTiO3体相陶瓷其粉体达到纳米级,不同的焙烧温度使得晶粒的尺寸发生变化。随着焙烧温

度的升高(650～950℃),粒子的尺寸也在增加(约为20～70nm);在粒子较小时,其形状趋向于球形,而当粒子长大时,粒

子的立方和四方形状就越来越明显。由此可见,焙烧温度对粒子尺寸是有很大影响的,尤其是对纳米粒子。早期的实验结

合集下载

BaTiO_3陶瓷的击穿与电容器的耐压

BaTiO_3陶瓷的击穿与电容器的耐压

BaTiO_3陶瓷的击穿与电容器的耐压

白花珍;张之圣;胡明

【期刊名称】《中国陶瓷》

【年(卷),期】1999(35)5

【摘 要】本文介绍了ＢａＴｉＯ３ 陶瓷介质的极化机理，说明在居里温度以上和居里温度以下发生电击穿的部位是不同的。并用此理论解释了陶瓷材料的制造工艺特别是烧成条件对直流耐压有较大影响的原因。此外还较全面地阐述了添加剂、粘合剂及它们的用量以及瓷料中针孔的产生。

【总页数】4页(P22-24)

【关键词】陶瓷;极化;击穿;温度;电容器;耐压;钛酸钡陶瓷

【作 者】白花珍;张之圣;胡明

【作者单位】天津大学电子信息学院

【正文语种】中 文

【中图分类】TQ174.756;TM28

【相关文献】

1.片式高压多层陶瓷电容器击穿问题的研究 [J], 曾祥明;康雪雅;张明;赵根妹;周家伦

2.BaTiO3陶瓷的击穿与电容器的耐压 [J], 白花珍;胡明

3.沉淀法制备Sm^(3+),Er^(3+)与Nd^(3+)一次共掺杂的BaTiO_3基半导体陶瓷电容器 [J], 柴艮风;施哲;陈玉林;李春花 4.工艺对陶瓷电容器耐压及局部放电性能的影响 [J], 陈维;刘庆峰;王德生;刘斌;陈寿田

5.纳米掺杂剂中Mn离子对BaTiO_3基多层陶瓷电容器瓷料的影响 [J], 李波;张树人;周晓华;陈祝;贾程棡

因版权原因，仅展示原文概要，查看原文内容请购买

材料物理专业课程设计之巨介电材料CCTO介电性能的表征

材料物理专业课程设计之巨介电材料CCTO介电性能的表征

材料物理专业课程设计

巨介电材料CCTO的介电性能的表征

1 绪论 ..................... 1

1．1结构研究 ........................................................................................................... 3

1．1．1 晶格结构 ............................................................................................. 3

1．2电介质材料及其性质 ........................................................................................ 4

1．2．1介电材料的定义及基本性质 .............................................................. 4

1．2．2电介质陶瓷的一般特性 ...................................................................... 5

1．3 本论文的主要研究内容 ................................................................................... 8

2 CaCu3Ti4O12介电性能的测试及其表征 ................... 9

2.1实验准备 ............................................................................................................. 9

立方batio3晶体结构

立方batio3晶体结构

立方batio3晶体结构

立方BATIO3晶体结构

引言：

立方BATIO3晶体是一种重要的钙钛矿结构氧化物，具有丰富的物理性质和广泛的应用前景。本文将对立方BATIO3晶体的结构特点、物理性质以及应用领域进行详细介绍。

一、晶体结构特点：

立方BATIO3晶体属于钙钛矿结构，化学式为BaTiO3，晶格参数为a=3.994 Å。其晶体结构由钙离子（Ba2+）和钛氧八面体（TiO6）组成。每个钛氧八面体的中心有一个钛离子（Ti4+），六个氧离子（O2-）分别与钛离子形成共价键。钛氧八面体通过共享角形成三维网状结构。钙离子位于钛氧八面体之间的空隙中，与钛氧八面体通过静电相互作用力相连。

二、物理性质：

立方BATIO3晶体具有多种特殊的物理性质，使其在光电子学、铁电材料等领域得到广泛应用。

1. 铁电性：立方BATIO3晶体表现出良好的铁电性质，具有正交相和四方相两种铁电相。在高温相变点以上，立方BATIO3晶体为无极性相，而在低温相变点以下，出现了极化现象。这种铁电性质使得立方BATIO3晶体在电子器件中可以用作电容、传感器等元件。

2. 光学性质：立方BATIO3晶体具有优异的光学性质，表现出较高的折射率和透明度。由于其光学非线性效应，可以用于制造光学调制器、光学开关等器件。此外，立方BATIO3晶体还具有光致变色和光致发光等特性，在光存储和光通信领域具有潜在应用价值。

3. 介电性质：立方BATIO3晶体具有较高的介电常数和低的介电损耗，使其在微电子学和电子陶瓷领域具有广泛应用。立方BATIO3晶体可以制备出高性能的电容器、滤波器和传感器等器件。

三、应用领域：

立方BATIO3晶体由于其独特的结构和优良的物理性质，在多个领域具有广泛的应用前景。

1. 电子器件：立方BATIO3晶体可用于制造电容器、传感器和滤波器等元件，广泛应用于电子设备中。其中，铁电性质使其在电子存储器件中具有潜在应用价值。

钛酸钡铁电陶瓷的导热系数

钛酸钡铁电陶瓷的导热系数

钛酸钡铁电陶瓷的导热系数

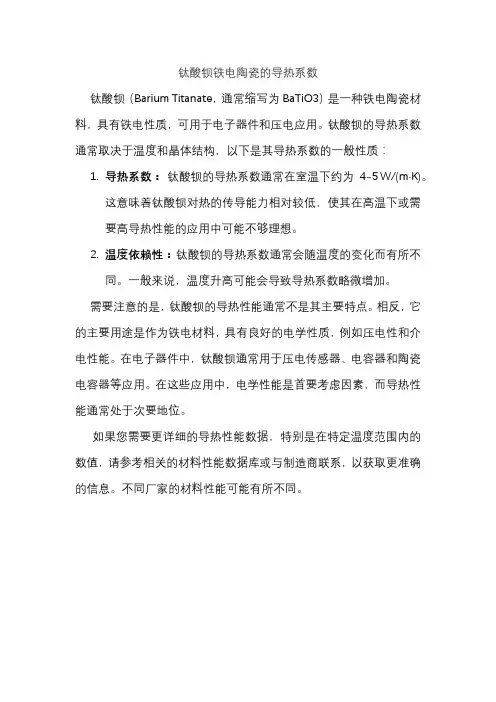

钛酸钡（Barium Titanate，通常缩写为BaTiO3）是一种铁电陶瓷材料，具有铁电性质，可用于电子器件和压电应用。钛酸钡的导热系数通常取决于温度和晶体结构，以下是其导热系数的一般性质：

1. 导热系数： 钛酸钡的导热系数通常在室温下约为 4-5 W/(m·K)。这意味着钛酸钡对热的传导能力相对较低，使其在高温下或需要高导热性能的应用中可能不够理想。

2. 温度依赖性： 钛酸钡的导热系数通常会随温度的变化而有所不同。一般来说，温度升高可能会导致导热系数略微增加。

需要注意的是，钛酸钡的导热性能通常不是其主要特点。相反，它的主要用途是作为铁电材料，具有良好的电学性质，例如压电性和介电性能。在电子器件中，钛酸钡通常用于压电传感器、电容器和陶瓷电容器等应用。在这些应用中，电学性能是首要考虑因素，而导热性能通常处于次要地位。

如果您需要更详细的导热性能数据，特别是在特定温度范围内的数值，请参考相关的材料性能数据库或与制造商联系，以获取更准确的信息。不同厂家的材料性能可能有所不同。
