Surfer8.0-学用手册

Surfer8.0白化边界的制作1.数字地图边界的制作（1）启动Surfer8.0执行：文件\输入—命令，将需要数字化的地图图像文件调入。

（2）点击放大工具，将调入的地图放大到足够大。

（3）执行：绘制\多边形—命令，用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次，点与点之间就会出现连线。

当点击将要和首点会合时，双击鼠标使连线封闭成一多边形。

注意：在弯曲段要多点击几次。

（4）点击工具，退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon 多边形一次，使其四周出现句柄，执行：编辑\整形—命令调整多边形上的空白方块使其与地图边界完全重合。

（5）点击工具，退出“整形”状态，进入另一多边形制作，做这一多边形时，可用鼠标点击左边“对象管理器”中piogon(多边形)复选框选择暂时不显示，如果制作过程中出现失误，可鼠标点击左边“对象管理器”中piogon(多边形)删除，重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐，需要耐心和细心完成。

（6）在左边的“对象管理器”中，点击Bitmap(点阵图)对象（即地图图像），用Delete 键将其删除。

（7）执行：文件/输出--命令在Export(输出)对话框“保存类型”栏中选择“地图边界（*.bna）”，在文件名栏中给定文件名，在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框，页面坐标将转换成相应的地图坐标。

“页面矩形“的4个框不要填写，将“BNA矩形”改写该地图的真实地理坐标：左下角X为最小的经度、左上角X为最大的经度、左下角Y为最小的纬度、左上角Y为最大的纬度。

坐标数字均为小数形式。

按“确认”键后，Surfer将自动记录各多边形的经纬度，并生成*.BNA）数据文件。

用多边形命令沿着地图外围点击后，进行整形。

但输出的文件格式不是bna，而是bln格式（保存类型选Golden Software白化*.bln）。

运行菜单“地图”→“基面图”命令，打开相应的边界图文件（*.BLN文件），加载。

低、 重 复 计算 多 ， 不 能 满 足 生 产 需 求 。特 别 是 大 量 插 值， 容 易 出现 错误 。Ｓ ｕ ｒ ｆ ｅ ｒ ８ ． ０ 软 件 是 绘 制 等 值 线 图 的 重 要Ｔ 具 ， 既 能 提 高工 作 效 率 ． 又能 提 高 图 件质 量 ， 从 而绘 制符 合要 求 的 图件 。
图ｌ ４ １ 。简要 步骤 如下 ：
Ｓ ｕ ｒ ｆ ｅ ｒ ８ ． ０ 软件 基 于 Ｗｉ ｎ ｄ ｏ ｗｓ 操作 系 统 的三 维绘 图 软 件 Ｉ 。Ｓ ｕ ｒ ｆ ｅ ｒ ８ ． ０ 软 件 囊 括 了插 值 、 绘图 、 数 据 分 析 等
（ １ ） 数据准备 。通过野外测量 、 采集或者既有 的格 式（ 如： ． ｄ ｘ ｆ 、 ． ｍｉ ｆ 等） ， 将 空 间离 散 的数 据 （ ｘ、 ｙ、 Ｚ ） 转 化为 Ｓ ｕ ｒ ｆ ｅ ｒ ８ ． ０软 件 可 以 接 受 的形 式 （ ． ｄ ａ ｔ 、 ． ｔ ｘ ｔ 等） 。 选择合理的网格方法进行插值 ． 得到所需要 的格 网文
更 改标题 、 图例 。 ２ Ｓ ｕ ｒ ｆ ｅ ｒ ８ ． ０ 软 件绘 制等 值线 图 的原理 与步 骤
收稿 日期 ： ２ ０ １ ７ － ０ ６ — ０ ７ 修回 日期 ： ２ ０ １ ７ — ０ ６ — ０ ８
对话框 ， 通过 “ 常规” 、 “ 等级” 、 “ 背景” 等操作 ， 来完成等 值线 图 的调整 修饰 。

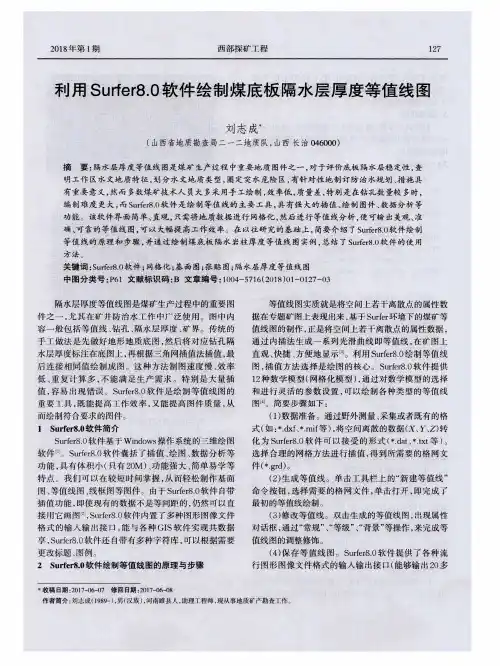

隔水层厚度等值线 图是煤矿生产过程中的重要 图 件 之一 ， 尤 其 在 矿 井 防治 水 工 作 中广 泛 使用 。 图 中 内 容一般包括等值线 、 钻孔 、 隔水层厚度 、 矿界。传统 的 手 工 做法 是 先做 好 地 形 地 质 底 图 ， 然 后将 对应 钻 孔 隔 水层厚度标注在底网上 ， 再根据三角网插值法插值 ， 最 后连接相 同值绘制成网。这种方法制 图速度慢 、 效率

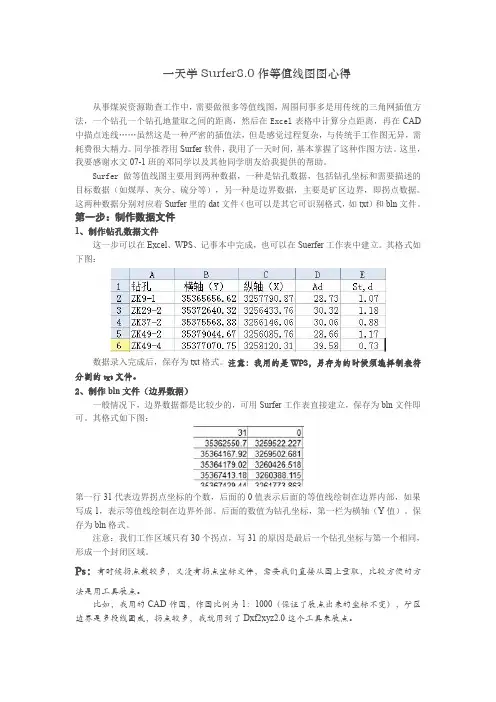

一天学Surfer8.0作等值线图图心得从事煤炭资源勘查工作中，需要做很多等值线图，周围同事多是用传统的三角网插值方法，一个钻孔一个钻孔地量取之间的距离，然后在Excel表格中计算分点距离，再在CAD 中描点连线……虽然这是一种严密的插值法，但是感觉过程复杂，与传统手工作图无异，需耗费很大精力。

同学推荐用Surfer软件，我用了一天时间，基本掌握了这种作图方法。

这里，我要感谢水文07-1班的邓同学以及其他同学朋友给我提供的帮助。

Surfer做等值线图主要用到两种数据，一种是钻孔数据，包括钻孔坐标和需要描述的目标数据（如煤厚、灰分、硫分等），另一种是边界数据，主要是矿区边界，即拐点数据。

这两种数据分别对应着Surfer里的dat文件（也可以是其它可识别格式，如txt）和bln文件。

第一步：制作数据文件1、制作钻孔数据文件这一步可以在Excel、WPS、记事本中完成，也可以在Suerfer工作表中建立。

其格式如下图：数据录入完成后，保存为txt格式。

注意：我用的是WPS，另存为的时候须选择制表符分割的txt文件。

2、制作bln文件（边界数据）一般情况下，边界数据都是比较少的，可用Surfer工作表直接建立，保存为bln文件即可。

其格式如下图：第一行31代表边界拐点坐标的个数，后面的0值表示后面的等值线绘制在边界内部，如果写成1，表示等值线绘制在边界外部。

后面的数值为钻孔坐标，第一栏为横轴（Y值）。

保存为bln格式。

注意：我们工作区域只有30个拐点，写31的原因是最后一个钻孔坐标与第一个相同，形成一个封闭区域。

Ps：有时候拐点数较多，又没有拐点坐标文件，需要我们直接从图上量取，比较方便的方法是用工具展点。

比如，我用的CAD作图，作图比例为1：1000（保证了展点出来的坐标不变），矿区边界是多段线圈成，拐点较多，我就用到了Dxf2xyz2.0这个工具来展点。

把矿区边界带基点复制到空白文档中，并校正。

保存为dxf格式，据说dwg格式也行。

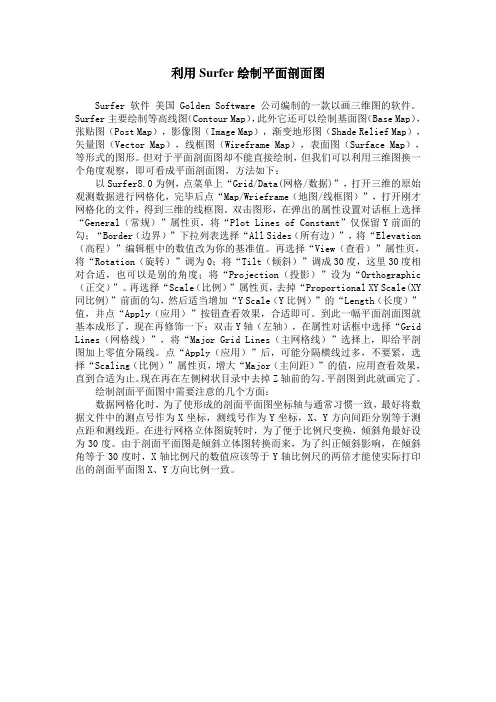

利用Surfer绘制平面剖面图Surfer 软件美国Golden Software 公司编制的一款以画三维图的软件。

Surfer主要绘制等高线图（Contour Map），此外它还可以绘制基面图（Base Map），张贴图（Post Map），影像图（Image Map），渐变地形图（Shade Relief Map），矢量图（Vector Map），线框图（Wireframe Map），表面图（Surface Map），等形式的图形。

但对于平面剖面图却不能直接绘制，但我们可以利用三维图换一个角度观察，即可看成平面剖面图，方法如下：以Surfer8.0为例，点菜单上“Grid/Data(网格/数据)”，打开三维的原始观测数据进行网格化，完毕后点“Map/Wrieframe（地图/线框图）”，打开刚才网格化的文件，得到三维的线框图。

双击图形，在弹出的属性设置对话框上选择“General（常规）”属性页，将“Plot Lines of Constant”仅保留Y前面的勾；“Border（边界）”下拉列表选择“All Sides（所有边）”，将“Elevation （高程）”编辑框中的数值改为你的基准值。

再选择“View（查看）”属性页，将“Rotation（旋转）”调为0；将“Tilt（倾斜）”调成30度，这里30度相对合适，也可以是别的角度；将“Projection（投影）”设为“Orthographic （正交）”。

再选择“Scale（比例）”属性页，去掉“Proportional XY Scale(XY 同比例)”前面的勾，然后适当增加“Y Scale（Y比例）”的“Length（长度）”值，并点“Apply（应用）”按钮查看效果，合适即可。

到此一幅平面剖面图就基本成形了，现在再修饰一下：双击Y轴（左轴），在属性对话框中选择“Grid Lines（网格线）”，将“Major Grid Lines（主网格线）”选择上，即给平剖图加上零值分隔线。
